Objawy uszkodzenia czujnika prędkości wentylatora w laptopie Gigabyte
Awaria układu odpowiedzialnego za pomiar prędkości obrotowej wentylatora w laptopach Gigabyte (w tym w modelach z serii AORUS, AERO, G-Series oraz starszych liniach P-Series, Sabre, Q-Series, U-Series, W-Series czy WA-Series) daje bardzo charakterystyczne symptomy, które często bywają mylone z problemami z oprogramowaniem lub przegrzewaniem się podzespołów. Najczęściej zgłaszanym przez użytkowników objawem jest natychmiastowe wejście wentylatora na maksymalne obroty (100% mocy) zaraz po włączeniu zasilania, czemu towarzyszy intensywny szum układu chłodzenia, mimo że laptop jest całkowicie chłodny i nie wykonuje żadnych wymagających zadań.
Kolejnym typowym przejawem usterki jest brak prawidłowego odczytu prędkości w dedykowanym oprogramowaniu Gigabyte Control Center lub AORUS Control Center (narzędzia producenta do monitorowania i kontroli parametrów pracy komputera). Wskaźnik obrotów stale wskazuje 0 RPM (obrotów na minutę) lub prezentuje wartości losowo skaczące od kilkuset do kilkunastu tysięcy RPM. W wielu przypadkach podczas rozruchu komputera środowisko BIOS (Basic Input/Output System — podstawowy system wejścia-wyjścia zarządzający procedurą rozruchową) wyświetla ostrzeżenie o błędzie chłodzenia (komunikat „Fan Error" lub „CPU/System Fan Speed Error"), zatrzymując ładowanie systemu operacyjnego do momentu naciśnięcia odpowiedniego klawisza.
Zdarza się również, że laptop wyłącza się samoczynnie po kilkunastu lub kilkudziesięciu sekundach od uruchomienia. Działa wówczas fabryczny mechanizm zabezpieczający przed przegrzaniem — kontroler płyty głównej, nie otrzymując potwierdzenia, że wirnik wentylatora fizycznie się obraca, odcina zasilanie, aby zapobiec termicznemu uszkodzeniu procesora głównego oraz karty graficznej. W innych wariantach obroty wentylatora mogą gwałtownie falować, przyspieszając i zwalniając w cyklach kilkusekundowych, co wywołuje uciążliwy, pulsujący hałas.
Możliwe przyczyny awarii układu pomiaru obrotów wentylatora
Układ pomiaru prędkości obrotowej składa się z czujnika wewnątrz silnika wentylatora, wiązki sygnałowej, gniazda na płycie głównej, elementów filtrujących oraz wejścia pomiarowego w układzie zarządzającym. Przyczyny nieprawidłowego działania tego obwodu uszeregowane od najczęstszych do najrzadszych obejmują:
- Uszkodzenie wewnętrznego czujnika Halla (hallotron — miniaturowy sensor półprzewodnikowy reagujący na pole magnetyczne wirnika i zliczający jego obroty) wbudowanego w stojan silnika bezszczotkowego wentylatora. Jest to najczęstsze źródło problemu, wywołane degradacją termiczną struktury krzemowej czujnika lub przepięciem.
- Przerwanie lub naderwanie linii sygnałowej TACH (tachometr — przewód przesyłający impulsy napięciowe odpowiadające obrotom wirnika) w elastycznej wiązce przewodów łączącej wentylator z płytą główną, a także mechaniczne odkształcenie lub zaśniedzenie styków w złączu JFAN (gniazdo wentylatora wlutowane w płytę główną).
- Uszkodzenie elementów dyskretnych w obwodzie wejściowym na laminacie PCB (Printed Circuit Board — płytka obwodu drukowanego płyty głównej), w szczególności rezystora pull-up (rezystor podciągający linię sygnałową do stałego napięcia odniesienia 3,3 V) lub kondensatora filtrującego zakłócenia elektromagnetyczne w technologii SMD (Surface Mount Device — miniaturowe komponenty montowane powierzchniowo).
- Uszkodzenie dedykowanego pinu wejściowego w układzie KBC/EC (Embedded Controller — mikrokontroler zarządzający pracą podzespołów bazowych, sekwencją zasilania oraz odczytem czujników na płycie głównej), powstałe na skutek zaindukowania napięcia wstecznego podczas przedmuchiwania wentylatora sprężonym powietrzem.
- Błąd lub uszkodzenie mikrokodu w pamięci flash SPI (Serial Peripheral Interface — układ pamięci przechowujący oprogramowanie układowe BIOS oraz konfigurację kontrolera EC), uniemożliwiający prawidłową interpretację napływających impulsów zegarowych ze strony czujnika.
Jak przebiega diagnoza i naprawa czujnika obrotów wentylatora
Proces weryfikacji i usunięcia usterki wymaga specjalistycznej wiedzy z zakresu mikroelektroniki oraz precyzyjnego sprzętu pomiarowego. Diagnoza rozpoczyna się od demontażu obudowy laptopa i wizualnej oceny stanu układu chłodzenia (radiator — miedziany wymiennik ciepła odprowadzający energię cieplną, heatpipe — rurki cieplne wypełnione czynnikiem termicznym).
W pierwszej kolejności serwisanci weryfikują obecność sygnałów elektrycznych na złączu wentylatora. Do pinu TACH podłączany jest oscyloskop (elektroniczny przyrząd pomiarowy służący do rejestracji i wizualizacji przebiegów napięcia w czasie), który pozwala sprawdzić, czy pracujący silnik generuje stabilny przebieg prostokątny o częstotliwości proporcjonalnej do prędkości obrotowej. Równolegle za pomocą multimetru (cyfrowy miernik uniwersalny służący do badania napięcia, prądu i rezystancji) sprawdzane jest napięcie zasilania, poprawność masy oraz stan rezystora podciągającego.

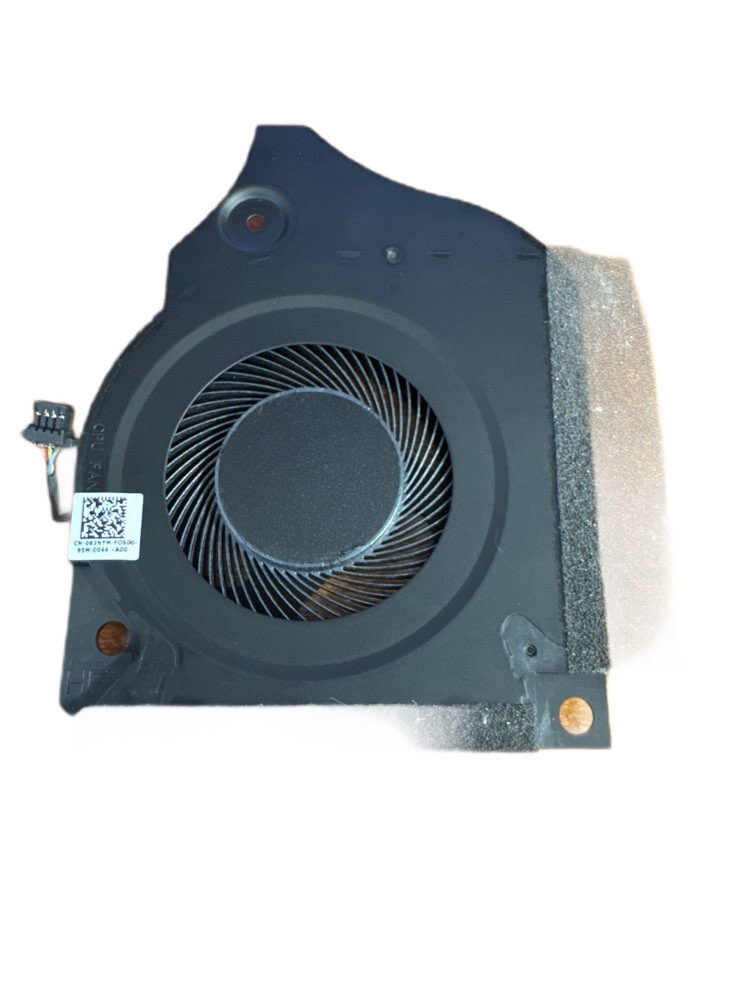

Jeżeli pomiary wykazują brak generowania impulsów przez sam silnik, uszkodzony moduł wentylatora jest demontowany i zastępowany fabrycznie nowym komponentem o parametrach ściśle dopasowanych do danego modelu Gigabyte (zgodność przepływu powietrza oraz napięcia pracy). W przypadku, gdy wentylator generuje poprawny sygnał, lecz nie dociera on do kontrolera, naprawa przenosi się na poziom płyty głównej. Pod mikroskopem stereoskopowym (precyzyjny przyrząd optyczny do prac mikrolutowniczych) serwisanci odtwarzają uszkodzone ścieżki sygnałowe lub wymieniają spalone elementy SMD.
Gdy źródłem problemu okazuje się uszkodzony port wejściowy w mikrokontrolerze KBC/EC, układ jest wylutowywany przy użyciu stacji hot-air (urządzenie lutownicze wykorzystujące precyzyjnie kontrolowany strumień gorącego powietrza), a na jego miejsce trafia nowy kontroler, który jest następnie programowany odpowiednim wsadem za pomocą programatora programowalnych układów scalonych.
Każda procedura naprawcza połączona jest z pełną konserwacją układu chłodzenia: dokładnym oczyszczeniem radiatorów z kurzu, nałożeniem nowej standardowej pasty termoprzewodzącej (związek chemiczny poprawiający przewodnictwo cieplne między rdzeniem krzemowym a stopą radiatora) oraz montażem nowych, standardowych termopadów (elastyczne taśmy termoprzewodzące odprowadzające ciepło z sekcji zasilania VRM i pamięci VRAM). Na koniec laptop poddawany jest procedurze stress test (test obciążeniowy weryfikujący stabilność termiczną i poprawność automatycznej modulacji obrotów przy maksymalnym obciążeniu procesora i karty graficznej).
Warianty usterki czujnika prędkości w laptopach Gigabyte
Usterka obwodu tachometru może objawiać się w kilku różnych konfiguracjach, zależnie od architektury płyty głównej i modelu urządzenia:
- Tryb awaryjny z pełną prędkością (fail-safe): Brak sygnału TACH przy w pełni sprawnym silniku i zasilaniu. Kontroler EC interpretuje brak impulsów jako zatrzymanie wentylatora i ze względów bezpieczeństwa wymusza 100% wypełnienia sygnału sterującego PWM (Pulse Width Modulation — modulacja szerokości impulsów regulująca prędkość obrotową silnika).
- Niestabilność częstotliwościowa (jitter sygnału): Uszkodzony hallotron wysyła zniekształcone, poszarpane impulsy napięciowe. Oprogramowanie raportuje skrajnie zmienne wartości obrotów, a układ regulacji nieustannie próbuje korygować prędkość, powodując falowanie dźwięku pracy komputera.
- Blokada procedury POST (Power-On Self-Test — automatyczny test diagnostyczny podzespołów wykonywany przy każdym włączeniu komputera): BIOS wykrywa brak odpowiedzi ze strony czujnika w zadanym czasie startowym i natychmiast zatrzymuje procedurę uruchamiania, aby chronić podzespoły przed przegrzaniem.
- Awaria kombinowana z torem sterowania: Uszkodzeniu ulega jednocześnie linia odczytu TACH oraz linia sterowania PWM, co skutkuje brakiem możliwości jakiejkolwiek regulacji obrotów lub całkowitym brakiem reakcji wentylatora na wzrost temperatury procesora.
Błędy popełniane podczas prób samodzielnej naprawy
Próby samodzielnego rozwiązania problemu z niedziałającym czujnikiem obrotów często prowadzą do poważniejszych uszkodzeń płyty głównej. Najczęstszym błędem jest dynamiczne przedmuchiwanie wentylatora sprężonym powietrzem bez uprzedniego mechanicznego zablokowania łopatek wirnika. Strumień powietrza rozpędza wirnik do prędkości wielokrotnie przekraczających normy fabryczne, co przekształca silnik bezszczotkowy w prądnicę. Powstała w ten sposób siła elektromotoryczna indukcji (SEM — napięcie generowane w uzwojeniach silnika pod wpływem ruchu obrotowego magnesów) cofa się do linii sygnałowej i bezpowrotnie niszczy wejście pomiarowe w mikrokontrolerze KBC/EC.
Kolejnym powszechnym błędem jest aplikowanie do silnika wentylatora preparatów czyszczących, alkoholu izopropylowego lub środków smarnych typu aerozole penetrujące. Płyny te wypłukują fabryczny smar z łożyska hydrodynamicznego FDB (Fluid Dynamic Bearing — łożysko wykorzystujące film olejowy do redukcji tarcia) oraz powodują zwarcia na miniaturowej płytce z czujnikiem Halla, co trwale niszczy elektronikę modułu.
Użytkownicy podejmują również próby programowego ignorowania problemu poprzez instalowanie nieoficjalnych programów do ręcznego modyfikowania rejestrów płyty głównej lub wymuszania wyłączenia komunikatów błędu w modyfikowanych wersjach BIOS. Tego typu działania pozbawiają laptopa fundamentalnych zabezpieczeń termicznych, co w przypadku realnego zablokowania wentylatora prowadzi do nieodwracalnego przegrzania i degradacji rdzenia krzemowego procesora lub karty graficznej.
Błędem jest także niefachowy demontaż obudowy przy użyciu metalowych narzędzi, który grozi uszkodzeniem delikatnych złączy FPC (Flexible Printed Circuit — gniazda elastycznych taśm sygnałowych), zerwaniem przewodów wiązki wentylatora lub powstaniem mikropęknięć w wielowarstwowym laminacie płyty głównej.
Czas realizacji naprawy chłodzenia w laptopie
Wszystkie naprawy realizujemy sprawnie w modelu bezpośredniej obsługi z bezpłatnym odbiorem sprzętu przez kierowcę serwisu. Dojazd do klienta w celu podjęcia urządzenia realizowany jest w czasie do 1 godziny od momentu przyjęcia zgłoszenia.
Standardowa procedura diagnostyczna wraz z podstawowym czyszczeniem układu chłodzenia i wymianą materiałów termoprzewodzących trwa do 24 godzin (nie jest to usługa wykonywana na miejscu u klienta, lecz w warunkach laboratoryjnych). W przypadku konieczności wykonania naprawy elektronicznej obwodu pomiarowego na płycie głównej, wymiany programowalnego kontrolera KBC lub sprowadzenia dedykowanego, fabrycznie nowego wentylatora, typowa naprawa z reguły nie przekracza 3 dni.
Co można sprawdzić samodzielnie przed przekazaniem sprzętu — i czego unikać
Przed przekazaniem laptopa serwisantom można we własnym zakresie wykonać kilka bezpiecznych czynności weryfikacyjnych, które pozwolą wykluczyć błędy konfiguracyjne:
- Sprawdzenie konfiguracji w oficjalnym oprogramowaniu Gigabyte Control Center lub AORUS Control Center — warto zweryfikować, czy przełączenie profilu pracy chłodzenia (np. z trybu automatycznego na tryb cichy lub stały) wywołuje jakąkolwiek zmianę w zachowaniu wentylatorów.
- Przywrócenie ustawień domyślnych w menu BIOS (opcja Load Optimized Defaults — załadowanie fabrycznych parametrów konfiguracyjnych płyty głównej), co pozwala wyeliminować ewentualne błędy zapisane w pamięci CMOS (pamięć o niskim poborze energii przechowująca bieżące parametry konfiguracyjne sprzętu).
- Wizualna ocena drożności zewnętrznych kratek wylotowych i wlotowych obudowy, bez wkładania jakichkolwiek przedmiotów do wnętrza urządzenia.
Czego kategorycznie nie należy robić:
- Nie wolno blokować wentylatora ciałami obcymi (np. wykałaczkami, spinaczami) w celu wyciszenia hałasu — zablokowanie wirnika przy podanym zasilaniu prowadzi do spalenia uzwojeń silnika i uszkodzenia sekcji zasilania wentylatora na płycie głównej.
- Nie należy wgrywać nieoficjalnych lub modyfikowanych wersji oprogramowania BIOS pobieranych z niesprawdzonych forów internetowych.
- Nie należy podejmować prób rozbierania modułu chłodzenia i odkręcania radiatora bez klucza dynamometrycznego lub wiedzy o odpowiedniej kolejności luzowania śrub dociskowych, gdyż nierównomierny nacisk może ukruszyć odsłonięty rdzeń krzemowy procesora.
Kiedy objawy wskazują na inną usterkę chłodzenia
Nie każdy problem objawiający się głośną pracą lub nietypowym zachowaniem układu chłodzenia wynika bezpośrednio z uszkodzenia czujnika prędkości obrotowej. Warto odróżnić awarię obwodu tachometru od innych usterek:
- Mechaniczne zużycie łożyska wentylatora: Wentylator wydaje dźwięki tarcia, chrobotania lub wibracji, a wirnik obraca się z wyczuwalnym oporem, jednak oprogramowanie stale i prawidłowo raportuje aktualną wartość obrotów (RPM).
- Uszkodzenie stopnia mocy sterowania PWM: Wentylator nie obraca się wcale lub obraca się bardzo wolno pomimo wysokiej temperatury, lecz sam czujnik prędkości po ręcznym zakręceniu łopatkami poprawnie generuje impulsy na linii TACH.
- Awaria czujników temperatury CPU lub GPU (diody termiczne i termistory zintegrowane w strukturze procesorów): Uszkodzony czujnik temperatury przesyła do kontrolera zawyżony odczyt (np. 100 stopni Celsjusza przy zimnym radiatorze), co zmusza sprawny układ regulacji do uruchomienia wentylatora na maksymalną moc, mimo że odczyt prędkości obrotowej działa bez zarzutu.
- Niedrożność radiatora (tzw. filc kurzowy): Wentylator pracuje na maksymalnych obrotach z powodu realnego nagromadzenia ciepła wywołanego zablokowaniem przepływu powietrza przez zbitą warstwę kurzu, a odczyt prędkości precyzyjnie odzwierciedla rzeczywistą pracę silnika.
Najczęściej zadawane pytania
Czy praca wentylatora na maksymalnych obrotach może doprowadzić do jego zatarcia?
Ciągła praca silnika na najwyższych obrotach przyspiesza zużycie łożyska hydrodynamicznego, zwiększa pobór energii i powoduje przyspieszone osadzanie się kurzu wewnątrz radiatora. Choć bezpośrednie zatarcie nie następuje natychmiast, zaleca się szybkie przywrócenie poprawnego odczytu obrotów, aby układ chłodzenia mógł powrócić do automatycznej, cichej regulacji.
Czy naprawa czujnika prędkości wymaga wymiany całej płyty głównej?
Wymiana płyty głównej nie jest konieczna. Zdecydowana większość awarii rozwiązywana jest poprzez montaż fabrycznie nowego modułu wentylatora lub punktową naprawę elementów elektronicznych i mikrokontrolera KBC bezpośrednio na laminacie płyty głównej.
Czy do przeprowadzenia diagnozy chłodzenia serwis potrzebuje hasła do systemu Windows?
Domyślnie pracujemy bez hasła klienta. Pomiary sygnałów tachometru, weryfikację oscyloskopową oraz testy obciążeniowe przeprowadzamy na poziomie sprzętowym oraz przy użyciu zewnętrznych środowisk diagnostycznych. O hasło prosimy wyłącznie w rzadkich sytuacjach, gdy konieczna jest weryfikacja specyficznego oprogramowania zarządzającego w środowisku systemowym, zawsze wyjaśniając powód.
Czy po naprawie wentylator w laptopie Gigabyte będzie pracował ciszej?
Tak, przywrócenie prawidłowego funkcjonowania linii sygnałowej pozwala kontrolerowi płyty głównej na płynną regulację obrotów w zależności od aktualnego obciążenia i temperatury podzespołów. Przy pracy biurowej lub przeglądaniu internetu wentylator pracuje na minimalnych obrotach lub przechodzi w tryb pasywny.
Warunki obsługi, dojazd i gwarancja serwisu
Obsługa serwisowa laptopów Gigabyte realizowana jest w całości w bezpiecznym i wygodnym modelu door-to-door. Diagnoza laptopa jest bezpłatna, a sprzęt odbieramy i zwracamy bez opłat bezpośrednio pod wskazanym adresem. Dojazd do klienta wynosi do 1 godziny od momentu przyjęcia zlecenia. Na czas naprawy dostępny jest bezpłatny laptop zastępczy, co pozwala na nieprzerwane wykonywanie codziennych obowiązków.
Wszystkie czynności diagnostyczne i naprawcze wykonują nasi serwisanci, nie podwykonawcy, co gwarantuje najwyższy standard techniczny i pełną kontrolę nad bezpieczeństwem powierzonego sprzętu. Doświadczenie serwisu wynosi ponad 20 lat, a liczba pomyślnie zrealizowanych zleceń w całej sieci to ponad 10 000 urządzeń. Większość usterek usuwamy podczas pierwszej wizyty, dbając o precyzję i trwałość wykonanych prac.
W procesie naprawczym wykorzystujemy wyłącznie nowe, nigdy używane lub pochodzące z odzysku podzespoły. Na wszystkie wykonane usługi oraz zamontowane komponenty udzielana jest gwarancja do 12 miesięcy. Wycena naprawy jest zawsze ustalana indywidualnie po przeprowadzeniu bezpłatnej diagnozy i przedstawiana do akceptacji przed rozpoczęciem jakichkolwiek prac. Do każdego zlecenia wystawiana jest faktura. Zgłoś naprawę i zamów bezpłatny odbiór sprzętu.
