Matryca 144 Hz vs 240 Hz — naprawa i wymiana
Matryca 144 Hz albo 240 Hz jest ekranem laptopa zdolnym do odświeżania obrazu odpowiednio 144 lub 240 razy w ciągu sekundy. Wyższa częstotliwość odświeżania może poprawić płynność obrazu podczas gier, szybkiego przewijania i pracy z animacją, ale sama wartość podana w specyfikacji nie przesądza jeszcze o jakości całego wyświetlacza. Znaczenie mają również rozdzielczość, rodzaj panelu, jasność, odwzorowanie kolorów, sposób sterowania podświetleniem oraz zgodność z płytą główną laptopa.
W laptopach Gigabyte, w tym w seriach AORUS, AERO, G-Series oraz w wybranych historycznych konstrukcjach P-Series, Sabre, Q-Series, U-Series, W-Series i WA-Series, wymiana matrycy 144 Hz na 240 Hz lub odwrotnie wymaga sprawdzenia konkretnej konfiguracji. Nie wystarczy porównać przekątnej ekranu i liczby herców. Panel musi być zgodny między innymi ze złączem, taśmą matrycy, rozdzielczością, parametrami sygnału i konstrukcją pokrywy.
Objaw: obraz jest niepłynny, ekran migocze albo matryca wymaga wymiany
Problem może być zgłaszany jako uszkodzony ekran, brak trybu 144 Hz, brak trybu 240 Hz, migotanie obrazu, poziome pasy, czarny ekran lub widoczne pęknięcie. W niektórych przypadkach obraz pojawia się prawidłowo po uruchomieniu systemu, ale częstotliwość odświeżania pozostaje niższa niż wcześniej. Innym objawem jest chwilowe gaśnięcie obrazu przy zmianie kąta otwarcia pokrywy.
Przy uszkodzeniu mechanicznym na powierzchni może być widoczna pajęczyna pęknięć, ciemna plama, rozlane przebarwienie albo pionowe i poziome linie. Taki ekran nie wróci do prawidłowego działania po zmianie ustawień systemowych, ponieważ uszkodzeniu uległy warstwy panelu ciekłokrystalicznego albo jego elektronika sterująca.
Jeżeli ekran tylko okresowo traci obraz, przyczyną może być taśma matrycy. Taśma matrycy to elastyczne połączenie przewodzące sygnał między płytą główną a ekranem. Jej przetarcie, pęknięcie lub poluzowanie może powodować objawy zależne od położenia pokrywy.
Możliwe przyczyny problemu
Uszkodzenie panelu LCD — wyświetlacza ciekłokrystalicznego, którego warstwy lub układ sterujący nie przekazują już prawidłowego obrazu.
Pęknięcie matrycy po nacisku, uderzeniu albo zamknięciu pokrywy z przedmiotem pozostawionym na klawiaturze.
Uszkodzenie lub zużycie taśmy matrycy, szczególnie gdy obraz zmienia się podczas poruszania pokrywą.
Nieprawidłowe połączenie w złączu eDP — cyfrowym interfejsie przesyłającym obraz z płyty głównej do matrycy.
Niekompatybilny panel zamontowany wcześniej, który fizycznie pasuje do pokrywy, lecz nie obsługuje wymaganej częstotliwości albo rozdzielczości.
Błędna konfiguracja systemu, sterownika grafiki lub profilu zasilania, przez którą dostępny tryb 144 Hz lub 240 Hz nie jest wyświetlany.
Problem po stronie układu graficznego albo płyty głównej, gdy brak obrazu występuje także na zewnętrznym ekranie lub pojawiają się zakłócenia niezależne od ruchu pokrywy.
Usterka podświetlenia, czyli układu diod LED oświetlających panel. W takim przypadku obraz może być obecny, ale bardzo ciemny albo widoczny dopiero po oświetleniu ekranu z zewnątrz.
Co robimy podczas diagnozy i naprawy
Diagnoza zaczyna się od ustalenia, czy problem dotyczy samej matrycy, połączenia, ustawień czy układu graficznego. Sprawdzany jest obraz przed uruchomieniem systemu, podczas ładowania systemu oraz po jego uruchomieniu. Taki podział pozwala odróżnić usterkę sprzętową od problemu ze sterownikiem lub konfiguracją.
Następnie weryfikowana jest reakcja ekranu na zmianę kąta pokrywy. Jeżeli pasy, migotanie albo zanikanie obrazu pojawiają się przy określonym położeniu, szczególną uwagę zwraca się na taśmę matrycy i jej prowadzenie w zawiasie. Sprawdzane jest również złącze eDP, ponieważ zabrudzenie, niedokładne osadzenie lub uszkodzenie styków może zakłócać transmisję obrazu.
Weryfikowana jest identyfikacja zamontowanej matrycy. Odczytywane są jej parametry, w tym częstotliwość odświeżania, rozdzielczość, rodzaj interfejsu, sposób podświetlenia i układ mocowań. Porównanie tych danych z konfiguracją laptopa Gigabyte pozwala ocenić, czy można zastosować panel 144 Hz, 240 Hz albo inny zgodny wariant.
Jeżeli konieczna jest wymiana, dobierana jest wyłącznie nowa część zgodna z konkretnym laptopem. Nie stosuje się części używanych ani pochodzących z odzysku. Po montażu sprawdzane są jednolitość podświetlenia, brak linii i plam, prawidłowe działanie zawiasów oraz dostępność właściwych trybów odświeżania.
W przypadku problemów programowych sprawdzana jest konfiguracja systemu i sterownika grafiki. Częstotliwość odświeżania można zmienić tylko wtedy, gdy panel, połączenie i układ graficzny obsługują dany tryb. Wymuszenie 240 Hz na niezgodnym zestawie nie naprawia usterki i może prowadzić do niestabilnego obrazu.

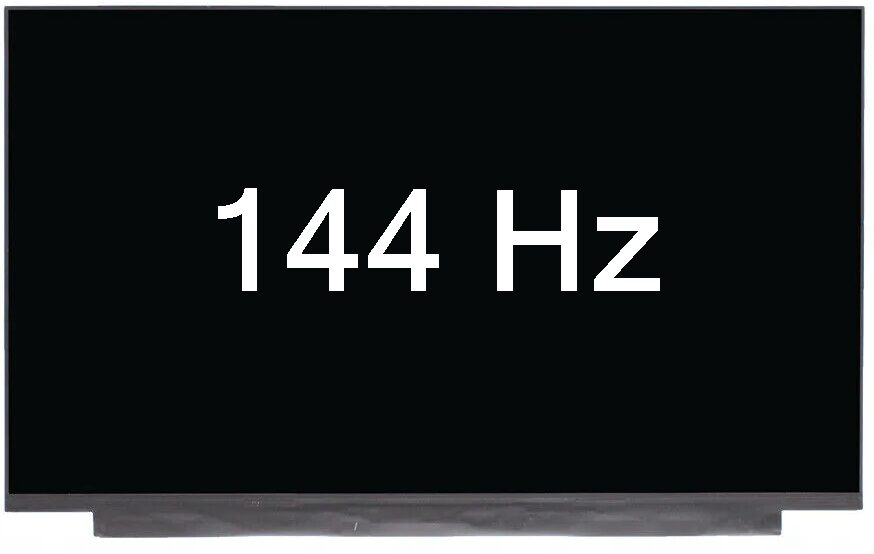

Matryca 144 Hz a 240 Hz — czym różni się wymiana
Panel 144 Hz odświeża obraz rzadziej niż panel 240 Hz, ale nie oznacza to automatycznie, że każdy panel 240 Hz będzie lepszym zamiennikiem. Różnica może dotyczyć nie tylko płynności, lecz także rozdzielczości, jasności, kolorów, poboru energii, grubości panelu i sposobu komunikacji z płytą główną.
W laptopie przygotowanym fabrycznie do pracy z matrycą 240 Hz zastosowanie panelu 144 Hz może być możliwe, ale trzeba sprawdzić zgodność sygnału i ustawień. W drugą stronę sytuacja jest bardziej wymagająca, ponieważ sama wymiana fizycznej części nie zapewni trybu 240 Hz, jeżeli taśma, sterownik grafiki lub płyta główna nie obsługują wymaganej transmisji.
Istotne jest także dopasowanie rozdzielczości. Rozdzielczość określa liczbę pikseli tworzących obraz, a częstotliwość odświeżania określa, jak często obraz może być ponownie wyświetlony. Są to dwa różne parametry. Matryca o wyższej częstotliwości, ale niezgodnej rozdzielczości, może nie działać prawidłowo albo wyświetlać obraz w sposób nieakceptowalny.
Warianty problemu
Pęknięta matryca
Pęknięty panel wymaga wymiany całego modułu matrycy. Próby usuwania pęknięć, dociskania powierzchni albo prostowania ramki mogą powiększyć uszkodzenie i narazić taśmę na dodatkowe naprężenia. W takim przypadku ustala się zgodny nowy panel 144 Hz lub 240 Hz, zależnie od możliwości konkretnej konfiguracji.
Brak trybu 240 Hz po wymianie
Jeżeli obraz działa, lecz system pokazuje tylko niższą częstotliwość, trzeba sprawdzić zgodność panelu, taśmy i sterownika. Panel może być sprawny, ale nieodpowiedni dla danego wariantu laptopa. Możliwe jest również ograniczenie wynikające z konfiguracji graficznej lub nieprawidłowego sterownika.
Migotanie obrazu
Migotanie może wynikać z uszkodzenia panelu, taśmy, podświetlenia albo ustawień sterownika. Znaczenie ma moment występowania objawu: podczas uruchamiania, po załadowaniu systemu, przy zmianie jasności czy przy poruszaniu pokrywą. Każdy z tych scenariuszy prowadzi do innego toku sprawdzania.
Czarne fragmenty, linie i przebarwienia
Czarne plamy, pionowe linie oraz kolorowe pasy zwykle wskazują na uszkodzenie panelu albo połączeń wewnątrz matrycy. Jeżeli objaw pozostaje taki sam niezależnie od ustawień systemu, naprawa programowa nie usunie przyczyny. Wymiana jest wtedy oceniana po identyfikacji zgodnej części.
Obraz widoczny tylko pod kątem
Jeżeli obraz jest bardzo ciemny, ale po oświetleniu ekranem zewnętrznym można dostrzec treść, podejrzewane jest podświetlenie. Wymiana całej matrycy może być konieczna, jeżeli podświetlenie jest zintegrowane z panelem albo uszkodzenie obejmuje jego elektronikę.
Błędy przy próbie naprawy samodzielnie
Najczęstszym błędem jest zamówienie matrycy wyłącznie na podstawie przekątnej i częstotliwości odświeżania. Dwa panele 240 Hz mogą różnić się złączem, rozdzielczością, wymiarami mocowań, położeniem gniazda lub wymaganiami dotyczącymi taśmy. Fizyczne dopasowanie do pokrywy nie potwierdza zgodności elektrycznej.
Ryzykowne jest także odłączanie taśmy przy podłączonej baterii. Zwarcie w obwodzie może uszkodzić złącze, płytę główną lub układ zasilania matrycy. Demontaż ramki bez odpowiednich narzędzi może połamać zatrzaski, porysować powierzchnię albo uszkodzić kamerę i przewody prowadzone w pokrywie.
Nie powinno się dociskać panelu w celu chwilowego usunięcia pasów. Taki objaw może zniknąć na moment, ale nacisk zwiększa ryzyko trwałego uszkodzenia warstw matrycy. Nie należy również instalować przypadkowych sterowników ani wymuszać niestandardowego trybu odświeżania bez wcześniejszego sprawdzenia możliwości sprzętu.
Co można zrobić przed przekazaniem laptopa i czego nie robić
Można zanotować, kiedy pojawia się problem: przed uruchomieniem systemu, po zalogowaniu, podczas zmiany kąta pokrywy albo po wybudzeniu. Pomocne jest również sprawdzenie, czy obraz na zewnętrznym ekranie zachowuje się tak samo. Taka obserwacja nie zastępuje diagnozy, ale ułatwia rozdzielenie problemu matrycy od problemu układu graficznego.
Można bezpiecznie sprawdzić ustawienia częstotliwości odświeżania dostępne w systemie i przywrócić zalecany profil ekranu. Nie należy jednak instalować nieznanych programów do wymuszania parametrów matrycy. Nie powinno się otwierać pokrywy na siłę, naciskać pękniętego ekranu ani przenosić laptopa za samą pokrywę.
Przed odbiorem warto zabezpieczyć laptop przed przemieszczaniem się w opakowaniu i dołączyć informację o objawach. Hasło nie jest standardowo wymagane. Jest potrzebne tylko wtedy, gdy bez niego nie da się wykonać albo sprawdzić naprawy; w takiej sytuacji wyjaśniane jest, do czego będzie użyte.
Kiedy to nie jest usterka matrycy
Brak obrazu na ekranie laptopa nie zawsze oznacza uszkodzenie panelu. Jeżeli obraz jest prawidłowy na zewnętrznym ekranie, ale nie pojawia się na matrycy, podejrzenie kieruje się w stronę panelu, taśmy albo złącza. Jeżeli oba ekrany pokazują takie same artefakty, przyczyna może znajdować się w układzie graficznym, pamięci lub płycie głównej.
Brak dostępnego trybu 240 Hz również nie musi oznaczać uszkodzenia. W niektórych konfiguracjach ograniczenie wynika z zastosowanej matrycy, taśmy, sterownika albo ustawień zasilania. Z kolei wolne działanie gry nie jest równoznaczne z usterką ekranu. Częstotliwość odświeżania opisuje możliwości wyświetlacza, ale płynność zależy także od liczby klatek generowanych przez układ graficzny.
Delikatne różnice jasności, kolorów lub kąta widzenia mogą być cechą konkretnego panelu, a nie awarią. Ocena wymaga porównania z parametrami właściwymi dla danego modelu i wariantu laptopa Gigabyte.
Ile trwa naprawa lub wymiana
Typowa naprawa z reguły nie przekracza 3 dni. Czas zależy od rodzaju uszkodzenia, konieczności zamówienia właściwej części oraz wyniku diagnozy. Przyspieszanie i czyszczenie może zostać wykonane do 24 godzin, ale nie jest to usługa wykonywana na miejscu ani gwarancja dostępności konkretnego panelu w tym terminie.
Przed rozpoczęciem naprawy przekazywana jest indywidualna wycena. Nie ma stałego cennika dla wymiany matrycy 144 Hz lub 240 Hz, ponieważ koszt zależy od zakresu uszkodzenia, rodzaju wymaganej części i jej dostępności. Naprawa rozpoczyna się dopiero po zaakceptowaniu ustaleń.
Najczęstsze pytania
Czy matrycę 144 Hz można wymienić na 240 Hz?
Możliwość takiej zmiany zależy od zgodności panelu, taśmy, złącza, rozdzielczości i układu graficznego. Jest to ustalane na podstawie konkretnego modelu i konfiguracji laptopa, a nie samej przekątnej ekranu.
Czy wyższa częstotliwość zawsze poprawi obraz?
Wyższa częstotliwość może poprawić płynność, ale efekt zależy także od obrazu generowanego przez układ graficzny oraz pozostałych parametrów matrycy. Nie usuwa problemów wynikających z uszkodzonej taśmy, sterownika lub płyty głównej.
Czy po wymianie trzeba podać hasło?
Nie jest to standardowa procedura. Hasło jest potrzebne tylko wtedy, gdy bez niego nie można sprawdzić działania po naprawie, a cel jego użycia zostaje wcześniej wyjaśniony.
Czy można zamówić samą matrycę bez diagnozy?
Najpierw zalecana jest diagnoza, ponieważ objaw może powodować taśma, złącze, podświetlenie albo układ graficzny. Dobór części bez sprawdzenia laptopa zwiększa ryzyko zastosowania niezgodnego panelu.
Czy na czas naprawy dostępny jest laptop zastępczy?
Na czas naprawy dostępny jest bezpłatny laptop zastępczy z systemem Windows, zgodnie z warunkami ustalanymi przy przyjęciu sprzętu.
