Objawy zalania ekranu w laptopie Gigabyte

Kontakt ekranu laptopa z płynem objawia się w sposób bardzo charakterystyczny i zazwyczaj natychmiast widoczny podczas pracy urządzenia. Najczęstszym zgłoszeniem jest pojawienie się nieregularnych, ciemniejszych plam, zacieków oraz smug widocznych pod powierzchnią szyby matrycy. Zacieki te zmieniają jasność w zależności od kąta patrzenia i sprawiają wrażenie trwałego zawilgocenia wewnątrz struktury wyświetlacza. W laptopach do gier z serii Gigabyte AORUS oraz Gigabyte G5 i G7, gdzie stosowane są matryce o wysokiej częstotliwości odświeżania, płyn wnikający od dolnej krawędzi natychmiast powoduje nierównomierność podświetlenia, tworząc jasne lub ciemne pionowe smugi w dolnej partii obrazu.

Innym powszechnym objawem jest całkowity lub częściowy brak podświetlenia matrycy. Obraz na ekranie nadal jest generowany przez układ graficzny, lecz pozostaje ledwo dostrzegalny wyłącznie po skierowaniu na powierzchnię matrycy silnego źródła światła, na przykład latarki. W modelach Gigabyte AERO wyposażonych w panele OLED, w których każdy piksel emituje światło niezależnie, zalanie objawia się często wygaszeniem całych sekcji pikseli, migotaniem panelu lub pojawieniem się zielonkawych i różowych pasów biegnących przez całą wysokość ekranu.

Użytkownicy zgłaszają również poziome lub pionowe linie o szerokości pojedynczych pikseli, artefakty graficzne, migotanie całego obrazu przy delikatnym poruszeniu pokrywą matrycy, a w skrajnych przypadkach całkowicie biały ekran bez jakiejkolwiek treści. W sytuacji, gdy płyn dostał się w okolice elektroniki sterującej umieszczonej w dolnej części klapy, może pojawić się również delikatny zapach spalenizny, świadczący o zwarciu na linii zasilania podświetlenia.

Możliwe przyczyny uszkodzenia ekranu po kontakcie z cieczą

Przyczyny niesprawności ekranu po zalaniu wynikają z fizycznej budowy matrycy oraz jej połączeń z płytą główną laptopa Gigabyte. W kolejności od najczęściej występujących:

Przedostanie się płynu do warstw dyfuzyjnych matrycy — dyfuzor, czyli zestaw wielowarstwowych folii polimerowych rozpraszających światło diod LED, działa kapilarnie i samoczynnie zasysa ciecz spływającą po powierzchni ekranu w dół. Płyn uwięziony między warstwami folii zniekształca załamanie światła, powodując trwałe plamy optyczne.
Zwarcie i korozja na płytce elektroniki matrycy — płytka T-CON (Timing Controller, czyli układ logiczny odpowiedzialny za sterowanie czasem otwarcia ciekłych kryształów i dystrybucję sygnału wideo) znajduje się tuż pod dolną ramką obudowy. Ciecz powoduje tam natychmiastowe zwarcia podzespołów SMD (elementów elektronicznych montowanych powierzchniowo).
Upalenie linii zasilania podświetlenia w taśmie eDP — taśma eDP (embedded DisplayPort, wielożyłowy przewód sygnałowy łączący płytę główną z wyświetlaczem) prowadzi linię wysokiego napięcia zasilającego diody LED, wynoszącego zazwyczaj 19 woltów. Zwarcie tej linii z masą lub liniami sygnałowymi o napięciu poniżej 3,3 wolta prowadzi do przepalenia ścieżek taśmy lub gniazda na płycie głównej.
Degradacja taśm połączeniowych COF — taśmy COF (Chip-on-Film, cienkie taśmy łączące elektronikę sterującą bezpośrednio ze szkłem matrycy) posiadają mikroskopijne ścieżki miedziane, które pod wpływem prądu i elektrolitu ulegają zjawisku korozji elektrochemicznej (niszczenia metalu pod wpływem reakcji chemicznej wywołanej napięciem) w ciągu zaledwie kilkunastu minut.
Uszkodzenie diod w listwie krawędziowej LED — woda lub słodki napój wnikający w dolną listwę z diodami LED powoduje ich przebicie, co aktywuje zabezpieczenie nadprądowe przetwornicy zasilającej na płycie głównej laptopa.

Przebieg diagnozy i naprawy ekranu w serwisie

Naprawa ekranu po zalaniu w laptopie Gigabyte wymaga wieloetapowego postępowania laboratoryjnego, ponieważ ciecz stwarza ryzyko wtórnych uszkodzeń sekcji zasilania płyty głównej. Przebieg procedury w naszym serwisie wygląda następująco:

Pierwszym krokiem jest bezpieczny demontaż obudowy matrycy oraz odłączenie akumulatora głównego laptopa. Serwisanci demontują ramkę ekranu oraz wyjmują uszkodzony panel wyświetlacza. Następnie pod mikroskopem stereoskopowym (urządzeniem optycznym umożliwiającym precyzyjną obserwację elementów w trójwymiarze przy dużym powiększeniu) oceniany jest stan złącza eDP, taśmy sygnałowej oraz płytki T-CON.

Kolejny etap to weryfikacja stopnia zawilgocenia wnętrza matrycy. Jeśli ciecz dostała się pomiędzy warstwy folii polaryzacyjnych i dyfuzyjnych, naprawa polega na wymianie kompletnego modułu matrycy na fabrycznie nowy element. Foliowych warstw optycznych wewnątrz matrycy ciekłokrystalicznej nie można umyć ani rozkleić bez pozostawienia smug, zanieczyszczeń pyłowych i trwałych zniekształceń obrazu, dlatego jedyną technologicznie poprawną metodą przywrócenia fabrycznych parametrów obrazu jest montaż nowego wyświetlacza.

Równolegle wykonujemy szczegółową diagnostykę płyty głównej w obrębie złącza wideo. Sprawdzane są bezpieczniki podświetlenia, dławiki filtrujące oraz przetwornica LED (układ elektroniczny podwyższający napięcie zasilające diody podświetlające). Jeżeli na taśmie sygnałowej eDP lub złączu na płycie głównej widoczne są ślady zwarcia, przeprowadzamy mikrolutowanie — precyzyjną wymianę uszkodzonych złączy i pasywnych elementów elektronicznych. W przypadku zanieczyszczenia ścieżek powierzchniowych stosowane jest czyszczenie w myjce ultradźwiękowej (urządzeniu usuwającym osady za pomocą fal dźwiękowych wysokiej częstotliwości w kąpieli chemicznej) ze specjalistycznym roztworem usuwającym tlenki i sole mineralne.

Po zamontowaniu nowej matrycy zgodnej ze specyfikacją fabryczną Gigabyte (odpowiednia rozdzielczość, typ panelu IPS lub OLED, częstotliwość odświeżania 144Hz, 240Hz lub 360Hz oraz przestrzeń barwowa sRGB lub DCI-P3) urządzenie przechodzi testy obciążeniowe, weryfikację równomierności podświetlenia oraz stabilności sygnału magistrali graficznej.

Warianty problemu i specyfika matryc w laptopach Gigabyte

Usterki ekranu po zalaniu różnią się w zależności od serii laptopa Gigabyte oraz technologii, w jakiej wykonano dany wyświetlacz:

W matrycach IPS stosowanych w laptopach Gigabyte G5, G7 oraz AORUS 15 i 17 konstrukcja opiera się na krawędziowym podświetleniu LED i zespole warstw rozpraszających. Ciecz dostająca się od dołu powoduje natychmiastowe nasiąkanie folii optycznych. Skutkuje to jasnymi plamami w miejscach, gdzie folia przylega do szkła, oraz ciemnymi obszarami tam, gdzie płyn zablokował rozpraszanie światła. W tych modelach często dochodzi również do upalenia złącza 40-pin eDP z powodu wysokiego poboru prądu przez matryce o wysokiej częstotliwości odświeżania.

W laptopach Gigabyte AERO 15 OLED, AERO 16 oraz nowszych wariantach dla twórców treści stosowane są panele AMOLED i OLED. W tych konstrukcjach nie ma podświetlenia krawędziowego ani dyfuzorów, jednak zalanie dolnej krawędzi niszczy mikroelektronikę sterującą poszczególnymi subpikselami organicznymi. Objawia się to pionowymi, kolorowymi liniami, brakiem możliwości regulacji jasności lub całkowitym brakiem reakcji panelu. Dodatkowo w modelach AERO z cienkimi ramkami ciecz bardzo łatwo przedostaje się pod taśmę klejącą mocującą panel do aluminiowej pokrywy.

Innym wariantem jest zalanie wyłącznie taśmy eDP biegnącej wewnątrz zawiasu. Ciecz wnikająca w szczelinę zawiasową powoduje korozję przewodów magistrali cyfrowej bez bezpośredniego kontaktu z samym szkłem matrycy. Obraz wówczas zanika, migocze przy zmianie kąta nachylenia pokrywy lub pojawiają się zakłócenia kolorystyczne, mimo że sam panel LCD pozostaje suchy.

Błędy przy próbie naprawy samodzielnie

Próby samodzielnego usuwania skutków zalania ekranu najczęściej prowadzą do pogłębienia uszkodzeń i wielokrotnego wzrostu kosztów naprawy. Do najpoważniejszych błędów należą:

Włączanie laptopa w celu sprawdzenia działania — to najczęstszy i najbardziej destrukcyjny błąd. Obecność cieczy na płytce T-CON w połączeniu z podaniem napięcia zasilającego 19 woltów natychmiast wywołuje łuk elektryczny i wypala laminat płytki drukowanej, niszcząc bezpowrotnie ścieżki sygnałowe.
Suszenie suszarką do włosów lub na grzejniku — gorące powietrze powoduje nieodwracalne pofalowanie i skurczenie polimerowych folii polaryzacyjnych w matrycy, a także deformację plastikowych ramek i zaczepów obudowy Gigabyte. Ponadto odparowująca woda pozostawia na szkle skoncentrowane sole mineralne, które są jeszcze trudniejsze do usunięcia.
Próba rozklejania warstw matrycy — rozbiórka panelu LCD w warunkach domowych kończy się trwałym zabrudzeniem wnętrza drobinkami kurzu, przerwaniem taśm COF o grubości ułamka milimetra lub pęknięciem szkła ciekłokrystalicznego.
Zasypywanie urządzenia ryżem — ryż nie pochłania wilgoci z zamkniętych przestrzeni obudowy laptopa, natomiast pył ryżowy wnika w szczeliny wentylacyjne, zawiasy i gniazda połączeniowe, tworząc w połączeniu z cieczą lepką masę przyspieszającą korozję.
Spryskiwanie ekranu alkoholem lub preparatami czyszczącymi — próba wymycia zacieków płynami czyszczącymi wprowadza dodatkową ilość wilgoci pod dolną ramkę, niszcząc elementy, które wcześniej nie miały kontaktu z płynem.

Ile to trwa

Czas realizacji usługi jest uzależniony od stopnia skomplikowania usterki oraz konieczności wykonania prac na płycie głównej. Typowa naprawa polegająca na wymianie matrycy, regeneracji złącza taśmy eDP oraz pełnym czyszczeniu układu z reguły nie przekracza 3 dni. W tym czasie przeprowadzana jest bezpłatna diagnoza, dobór fabrycznie nowej matrycy o identycznych parametrach odświeżania i rozdzielczości, prace montażowe oraz niezbędne testy stabilności pod obciążeniem.

Co klient może zrobić sam, zanim odda sprzęt — i czego nie robić

W przypadku zalania ekranu lub okolic klapy matrycy kluczowe znaczenie ma szybka i prawidłowa reakcja, która ograniczy zasięg korozji:

Należy natychmiast odłączyć zasilacz sieciowy od gniazda ładowania laptopa.
Należy niezwłocznie wyłączyć laptopa poprzez przytrzymanie przycisku zasilania przez około 10 sekund, jeżeli urządzenie nadal pracuje.
Należy delikatnie zetrzeć widoczny płyn z powierzchni obudowy i ekranu za pomocą suchego ręcznika papierowego lub ściereczki z mikrofibry, nie dociskając mocno powierzchni matrycy.
Należy ustawić laptopa w pozycji otwartej, przypominającej odwróconą literę V (klawiaturą i ekranem skierowanymi do dołu na stabilnym, chłonnym podłożu), co zapobiega spływaniu cieczy bezpośrednio na elektronikę sterującą T-CON umieszczoną na dole ekranu.
Nie wolno ponownie podłączać zasilacza ani próbować włączać komputera, nawet jeśli z zewnątrz urządzenie wydaje się już suche.
Nie wolno potrząsać laptopem, ponieważ powoduje to przemieszczanie się kropel cieczy na niezalane wcześniej podzespoły.

Kiedy to NIE jest uszkodzenie ekranu po zalaniu

W praktyce serwisowej spotykane są objawy łudząco podobne do zalania matrycy, które w rzeczywistości wynikają z zupełnie innych problemów technicznych:

Uszkodzenie dedykowanego układu graficznego (GPU) — paski, kolorowe kwadraty (artefakty) lub brak obrazu mogą wynikać z awarii procesora graficznego NVIDIA GeForce lub pamięci VRAM (pamięci podręcznej karty graficznej). Weryfikuje się to poprzez podłączenie zewnętrznego monitora przez port HDMI lub DisplayPort — jeśli wada występuje również na ekranie zewnętrznym, usterka leży po stronie GPU, a nie matrycy.
Mechaniczne pęknięcie matrycy bez udziału cieczy — uszkodzenie mechaniczne powoduje charakterystyczną pajęczynę pęknięć na szkle oraz wylanie ciekłych kryształów, tworzące czarne plamy o ostrych krawędziach. W odróżnieniu od zalania, plamy te nie są przezroczyste i nie zmieniają odcienia pod kątem.
Mechaniczne przetarcie taśmy eDP w zawiasie — częste otwieranie i zamykanie pokrywy może doprowadzić do zmęczeniowego przerwania żył taśmy sygnałowej. Objawem jest zanikanie obrazu lub zmiana kolorystyki przy poruszaniu klapą, bez obecności plam czy śladów cieczy na powierzchni wyświetlacza.
Błąd sterownika graficznego lub systemu operacyjnego — czarny ekran po załadowaniu systemu, podczas gdy logo Gigabyte lub AORUS wyświetla się poprawnie przy uruchamianiu w środowisku BIOS (podstawowym systemie wejścia/wyjścia płyty głównej), oznacza problem z oprogramowaniem, a nie uszkodzenie fizyczne ekranu.

Najczęstsze pytania

Czy plamy z płynu wewnątrz matrycy znikną same po całkowitym wyschnięciu laptopa?
Nie, plamy i zacieki wewnątrz matrycy nie znikają po odparowaniu cieczy. Woda lub inne napoje zawierają minerały, cukry i kwasy, które po wyschnięciu pozostawiają trwały osad na foliach dyfuzyjnych. Ponadto wilgoć powoduje miejscowe sklejenie lub pofalowanie warstw optycznych, co trwale zniekształca obraz.

Czy po zalaniu ekranu konieczna jest wymiana całej pokrywy górnej laptopa?
W większości przypadków wymianie podlega wyłącznie sam panel matrycy oraz ewentualnie taśma sygnałowa eDP. Aluminiowa lub tworzywowa pokrywa klapy oraz ramka są dokładnie oczyszczane i osuszane, co pozwala zachować oryginalną obudowę urządzenia bez konieczności ponoszenia kosztów nowych elementów zewnętrznych.

Czy do wykonania naprawy matrycy serwis wymaga podania hasła do profilu Windows?
Domyślnie pracujemy bez hasła użytkownika. Wszystkie procedury testowe, kalibracja podświetlenia oraz weryfikacja poprawności wyświetlania obrazu na nowej matrycy przeprowadzane są na poziomie menu BIOS oraz z użyciem naszych zewnętrznych, niezależnych nośników diagnostycznych.

Czy można bezpiecznie używać laptopa z zalanym ekranem, podłączając go do zewnętrznego monitora?
Nie zaleca się uruchamiania laptopa przed profesjonalną diagnozą. Ciecz obecna na złączu matrycy lub na płycie głównej może w każdej chwili wywołać zwarcie linii 19V, co grozi trwałym przepaleniem laminatu płyty głównej i uszkodzeniem procesora lub układu graficznego.

Warunki realizacji naprawy i obsługa serwisowa

Naprawy laptopów marki Gigabyte realizujemy w wygodnym modelu bezpośrednim door-to-door. Sprzęt odbieramy i zwracamy bez opłat bezpośrednio pod wskazanym adresem, a dojazd do klienta realizowany jest w czasie do 1 godziny od przyjęcia zgłoszenia. Wstępna diagnoza laptopa jest bezpłatna i nie zobowiązuje do realizacji dalszych prac.

Wycena kosztów usuwania usterki jest zawsze ustalana indywidualnie po przeprowadzeniu szczegółowych oględzin w serwisie i przedstawiana przed rozpoczęciem naprawy. Koszt zależy od dokładnego modelu laptopa Gigabyte, typu zastosowanego wyświetlacza (IPS lub OLED, standardowa czy wysoka częstotliwość odświeżania) oraz stopnia uszkodzenia taśm połączeniowych i złączy na płycie głównej. W przypadku rezygnacji z naprawy po diagnozie sprzęt odebrany door-to-door jest zwracany bez jakichkolwiek opłat.

Na czas trwania procedury serwisowej dostępny jest bezpłatny laptop zastępczy, co pozwala zachować ciągłość pracy lub nauki. Wszystkie czynności naprawcze wykonują nasi doświadczeni serwisanci, nie podwykonawcy. Nasz zespół posiada ponad 20 lat doświadczenia w naprawie urządzeń przenośnych, a w całej sieci serwisowej z sukcesem naprawiliśmy ponad 10 000 urządzeń. Większość usterek usuwamy podczas pierwszej wizyty, jeśli charakter problemu na to pozwala.

Do napraw wykorzystujemy wyłącznie nowe, oryginalne lub w pełni zgodne jakościowo podzespoły, nigdy części używane czy pochodzące z demontażu. Na wykonaną wymianę matrycy oraz zamontowane elementy udzielana jest gwarancja na okres do 12 miesięcy. Do każdej wykonanej usługi wystawiana jest faktura.

Zamów bezpłatny odbiór sprzętu i skorzystaj z profesjonalnej pomocy technicznej dla laptopów Gigabyte.

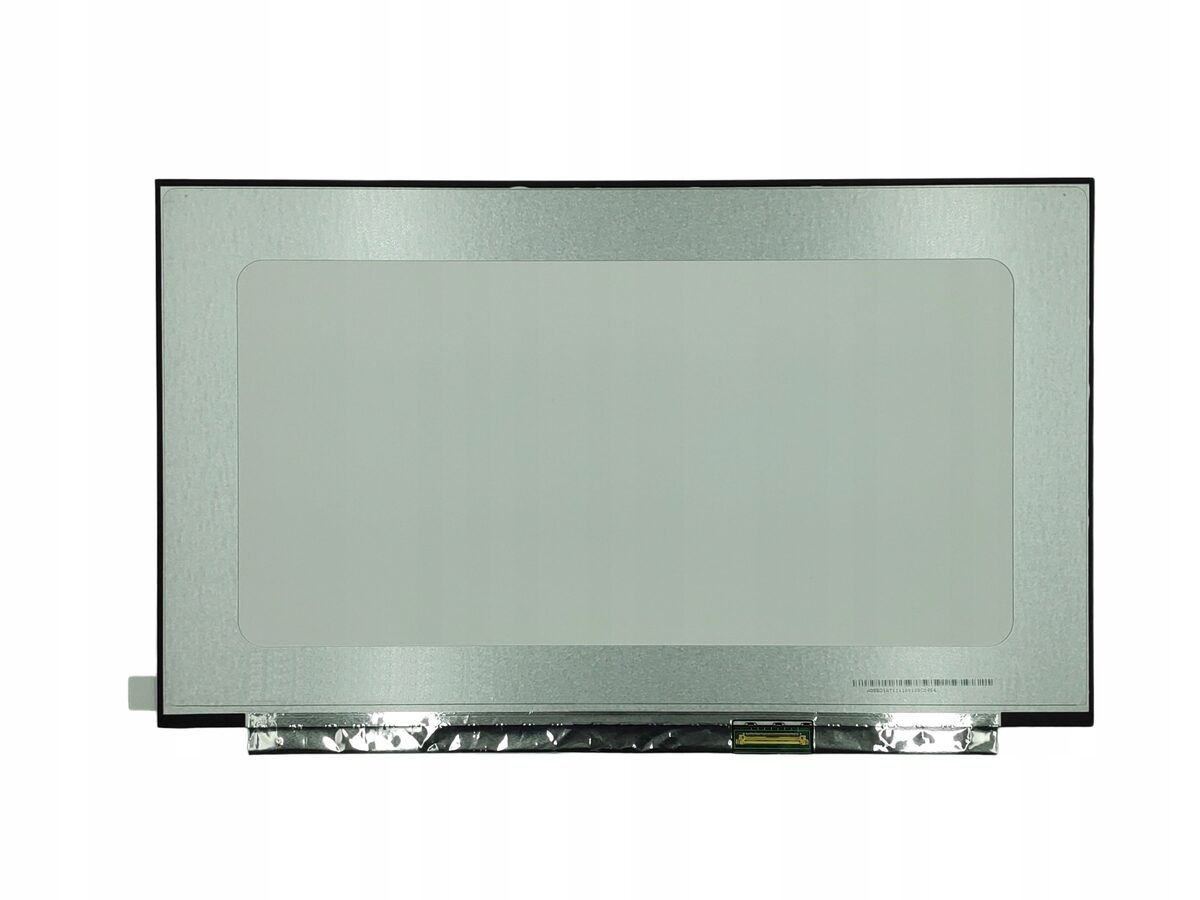

Naprawa ekranu po zalaniu
