Wymiana taśmy sygnałowej matrycy (eDP)

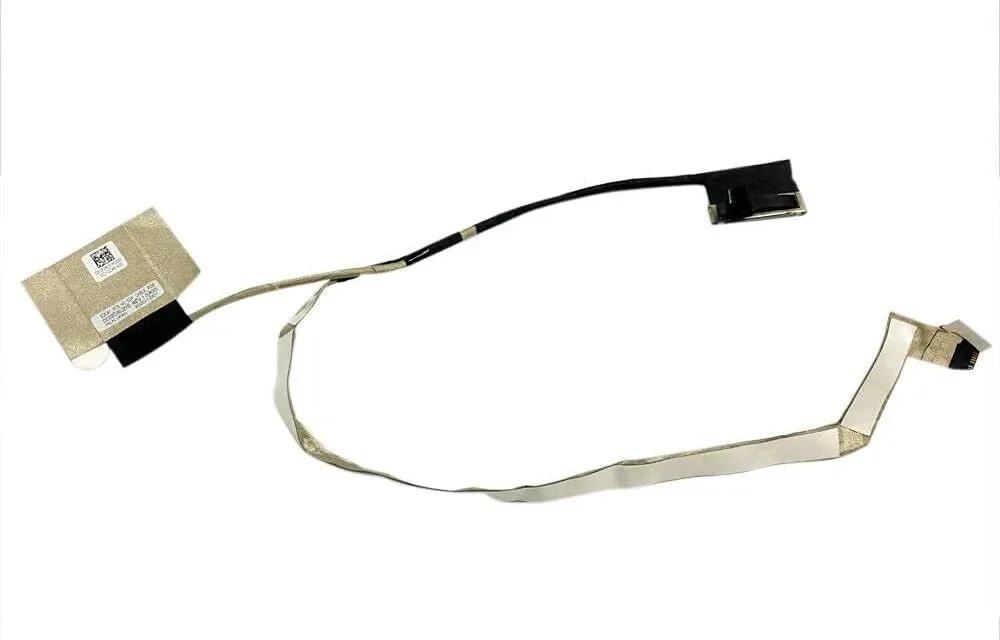

Taśma sygnałowa matrycy eDP łączy ekran laptopa Gigabyte z płytą główną. Przewodzi obraz oraz, zależnie od konstrukcji danego modelu, sygnały związane z podświetleniem, kamerą internetową, mikrofonem albo czujnikami umieszczonymi w ramce ekranu. Standard eDP, czyli Embedded DisplayPort, jest cyfrowym interfejsem przesyłania obrazu stosowanym w wielu współczesnych laptopach. Uszkodzenie taśmy może wyglądać podobnie do awarii matrycy, układu graficznego lub płyty głównej, dlatego sama obserwacja objawu zwykle nie wystarcza do prawidłowej diagnozy.
Wymiana taśmy sygnałowej wymaga dobrania elementu zgodnego z konkretnym modelem laptopa, jego matrycą, rozdzielczością, częstotliwością odświeżania i układem złączy. Dotyczy to laptopów Gigabyte, w tym serii AORUS, AERO, G-Series oraz historycznych P-Series, Sabre, Q-Series, U-Series, W-Series i WA-Series. W tych rodzinach mogą występować różne wersje przewodów, nawet jeśli zewnętrzny wygląd laptopa jest podobny.
Objawy uszkodzonej taśmy eDP
Najczęściej problem jest opisywany jako migający ekran, znikający obraz albo obraz pojawiający się dopiero po poruszeniu pokrywą. Czasami laptop uruchamia się prawidłowo, ale po zmianie kąta otwarcia ekran gaśnie, zaczyna wyświetlać poziome pasy lub pokazuje przypadkowe kolory. Innym objawem jest chwilowe przygasanie obrazu przy naciskaniu ramki, zawiasu albo górnej części obudowy.
Uszkodzona taśma nie zawsze powoduje całkowity brak obrazu. Może występować delikatne migotanie, krótkie zaniki podświetlenia, rozdzielone fragmenty obrazu, śnieżenie albo niestabilna jasność. Objaw może pojawiać się tylko podczas pracy na baterii, przy większym obciążeniu albo po rozgrzaniu laptopa. W niektórych przypadkach obraz jest prawidłowy na ekranie zewnętrznym, a nieprawidłowy wyłącznie na matrycy wbudowanej.
- ekran gaśnie po otwarciu lub zamknięciu pokrywy,
- obraz pojawia się tylko w określonym położeniu zawiasu,
- występują migotanie, pasy, kolorowe zakłócenia albo chwilowe zaniki,
- podświetlenie wyłącza się, mimo że laptop nadal pracuje,
- matryca działa po poruszeniu przewodem lub ramką,
- ekran pozostaje czarny, ale obraz jest widoczny na monitorze zewnętrznym,
- kamera albo mikrofon w górnej części ekranu przestają działać równocześnie z problemem obrazu.
Możliwe przyczyny problemu
Najczęstszą przyczyną jest zmęczenie materiału w miejscu, w którym taśma przechodzi przez zawias lub jest wielokrotnie zginana podczas otwierania i zamykania pokrywy. Wewnętrzne ścieżki przewodzące mogą pękać albo tracić ciągłość, chociaż zewnętrzna izolacja nadal wygląda poprawnie. Taki defekt często daje objawy zależne od położenia ekranu.
Drugą przyczyną może być poluzowanie wtyczki taśmy w złączu matrycy albo na płycie głównej. Wibracje, wcześniejsza naprawa, nacisk obudowy lub nieprawidłowe ułożenie przewodu mogą spowodować niepewny kontakt. Wtedy ekran może działać niestabilnie, a problem może nasilać się przy przenoszeniu laptopa.
Taśma może również zostać uszkodzona mechanicznie podczas wymiany matrycy, zawiasów, górnej pokrywy albo ramki ekranu. Zbyt mocne załamanie, przyciśnięcie przewodu przez obudowę lub niewłaściwe poprowadzenie przy zawiasie może doprowadzić do późniejszej awarii. W laptopach gamingowych, takich jak wybrane modele AORUS i G-Series, znaczenie ma także właściwe odprowadzanie ciepła oraz prawidłowe ułożenie przewodów w ciasnej konstrukcji.
Rzadziej przyczyną okazuje się uszkodzenie samego złącza, matrycy, układu zasilania podświetlenia albo płyty głównej. Możliwy jest także problem programowy, na przykład nieprawidłowy sterownik grafiki lub błędna konfiguracja trybu wyświetlania. Sama wymiana taśmy bez odróżnienia tych przypadków może nie usunąć objawu.
Jak przebiega diagnoza i wymiana
Diagnoza rozpoczyna się od zebrania informacji o objawach. Znaczenie ma to, czy problem pojawia się od razu po uruchomieniu, dopiero po załadowaniu systemu, przy konkretnym kącie otwarcia pokrywy albo po poruszeniu laptopem. Sprawdzane jest również zachowanie obrazu na ekranie zewnętrznym. Taki test pomaga ocenić, czy układ graficzny generuje prawidłowy sygnał.
Następnie wykonywana jest próba odtworzenia usterki w kontrolowanych warunkach. Serwisant sprawdza reakcję ekranu na zmianę kąta otwarcia, delikatny ruch pokrywy oraz przełączanie źródeł obrazu. Oceniana jest ciągłość sygnału i stabilność połączeń. W razie potrzeby wykonywane są pomiary elektryczne, czyli sprawdzenie, czy przewodzące ścieżki taśmy zachowują ciągłość oraz czy w złączach występują prawidłowe napięcia.
Po potwierdzeniu uszkodzenia dobierana jest właściwa taśma eDP. Nie wystarczy wybrać przewodu tylko na podstawie przekątnej ekranu. Sprawdzany jest dokładny model laptopa, wariant płyty głównej, rodzaj matrycy, rozmieszczenie złączy oraz sposób prowadzenia przewodu przy zawiasach. W niektórych konstrukcjach przewód może mieć dodatkowe odgałęzienia do kamery, mikrofonu lub innych elementów pokrywy.
Podczas wymiany demontowane są elementy obudowy umożliwiające bezpieczny dostęp do złącza matrycy i płyty głównej. Przed rozpięciem przewodu odłączane jest zasilanie zgodnie z konstrukcją urządzenia. Taśma jest układana w oryginalnym torze, bez ostrych załamań i bez naprężenia. Szczególną uwagę zwraca się na okolice zawiasu, ponieważ nieprawidłowe prowadzenie może doprowadzić do ponownego uszkodzenia.
Po montażu wykonywany jest test obrazu, podświetlenia, zmiany kąta otwarcia oraz stabilności pracy. Sprawdzane są także elementy, które mogą korzystać z dodatkowych przewodów prowadzonych w pokrywie. Jeżeli objaw nie ustąpił, diagnoza jest rozszerzana o matrycę, złącza, płytę główną i oprogramowanie, zamiast automatycznie uznawać nową taśmę za rozwiązanie każdego problemu.
Warianty podobnej usterki
W przypadku całkowicie czarnego ekranu taśma jest tylko jedną z możliwości. Jeżeli laptop działa, słychać uruchamianie systemu, a na ekranie zewnętrznym pojawia się prawidłowy obraz, podejrzenie kieruje się w stronę matrycy, taśmy lub podświetlenia. Jeżeli nie ma obrazu także na wyjściu zewnętrznym, problem może dotyczyć grafiki, pamięci operacyjnej, płyty głównej albo samego procesu uruchamiania.
Migotanie zależne od ruchu pokrywy częściej wskazuje na taśmę albo jej złącze. Migotanie niezależne od położenia ekranu może być związane z matrycą, sterownikiem grafiki, częstotliwością odświeżania lub zasilaniem podświetlenia. Pasy widoczne stale w tym samym miejscu częściej sugerują uszkodzenie panelu, natomiast zakłócenia znikające po zmianie kąta mogą wskazywać na przewód.
Brak podświetlenia również wymaga rozróżnienia. Jeśli pod światło można dostrzec zarys obrazu, sygnał obrazu może docierać do matrycy, a problem może dotyczyć podświetlenia lub jego zasilania. Jeśli nie ma żadnego obrazu i nie ma także zarysu, bardziej prawdopodobna jest przerwa w transmisji, uszkodzenie panelu albo problem po stronie płyty głównej.
Błędy przy samodzielnej próbie naprawy
Częstym błędem jest poruszanie przewodem przy włączonym laptopie w celu znalezienia położenia, w którym obraz działa. Taka próba może chwilowo potwierdzić zależność od kąta pokrywy, ale może także pogłębić pęknięcie ścieżek albo spowodować zwarcie. Szczególnie ryzykowne jest odpinanie taśmy bez odłączenia zasilania.
Innym problemem jest zakup przewodu wyłącznie na podstawie nazwy serii. Jedna seria Gigabyte może obejmować różne konfiguracje ekranu i różne wersje przewodów. Podobny wygląd wtyczki nie gwarantuje zgodności elektrycznej. Niewłaściwy element może nie przesyłać obrazu, powodować niestabilność lub uszkodzić złącze.
Ryzykowne jest także podważanie ramki metalowym narzędziem, ciągnięcie za przewód zamiast za wtyczkę oraz prowadzenie nowej taśmy na skróty. Uszkodzeniu mogą ulec zatrzaski, przewody kamery, obudowa zawiasu albo sama matryca. Próba naprawy przez lutowanie pojedynczych ścieżek zwykle nie jest trwałym rozwiązaniem, ponieważ taśma pracuje mechanicznie przy każdym otwieraniu laptopa.
Ile trwa wymiana taśmy sygnałowej
Typowa naprawa z reguły nie przekracza trzech dni. Czas zależy od dostępności właściwej taśmy, konstrukcji laptopa oraz tego, czy podczas diagnozy zostaną wykryte dodatkowe uszkodzenia. Przyspieszanie i czyszczenie mogą zostać wykonane do dwudziestu czterech godzin, ale nie oznacza to naprawy na miejscu. Wymiana taśmy wymaga odbioru laptopa, pracy serwisowej i późniejszych testów.
Wycena jest zawsze indywidualna. Nie da się jej rzetelnie ustalić bez sprawdzenia modelu, objawu i stanu złączy. Przed rozpoczęciem naprawy przekazywana jest informacja o zakresie prac. Koszt zależy od rodzaju uszkodzenia oraz dostępności właściwej części. Stosowane są wyłącznie nowe taśmy, nigdy elementy używane ani pochodzące z odzysku.
Co można zrobić przed przekazaniem laptopa
Można zanotować, kiedy pojawia się problem i czy zależy od kąta otwarcia pokrywy. Przydatna jest także informacja, czy laptop uruchamia się normalnie, czy działa obraz na ekranie zewnętrznym oraz czy problem występuje przed uruchomieniem systemu. Takie obserwacje pomagają skrócić drogę do właściwej diagnozy.
Można bezpiecznie wyłączyć urządzenie, odłączyć ładowarkę i zabezpieczyć je przed naciskiem podczas transportu. Jeżeli laptop nadal działa, warto wcześniej wykonać kopię ważnych danych. Nie należy jednak wielokrotnie otwierać i zamykać pokrywy, dociskać ramki, przyklejać przewodu ani próbować wkładać przypadkowej taśmy.
Hasło nie jest standardowo potrzebne. Jest wymagane tylko wtedy, gdy bez niego nie można przeprowadzić lub sprawdzić naprawy. W takim przypadku serwisant wyjaśnia, do czego dostęp jest potrzebny.
Kiedy to nie jest uszkodzona taśma
Jeżeli obraz ma stałe pęknięcia, plamy, rozlanie ciekłych kryształów albo uszkodzone fragmenty panelu po uderzeniu, przyczyną może być matryca, a nie przewód eDP. Jeśli ekran działa poprawnie niezależnie od ruchu pokrywy, ale system wyświetla błędne rozdzielczości lub obraz znika dopiero po uruchomieniu sterownika, należy sprawdzić także konfigurację grafiki i oprogramowanie.
Brak obrazu może wynikać z problemu z uruchamianiem laptopa, a nie z ekranu. Jeżeli urządzenie nie przechodzi procedury startowej, nie reaguje prawidłowo na przycisk zasilania albo wyłącza się przed pojawieniem się obrazu, potrzebna jest szersza diagnoza. Podobnie samoczynne restarty i zawieszanie nie są typowym dowodem awarii taśmy.
Najczęstsze pytania
Czy każda taśma eDP pasuje do laptopa Gigabyte?
Nie. Zgodność zależy od dokładnego modelu, matrycy, złączy i sposobu prowadzenia przewodu. Właściwy element jest dobierany po diagnozie i identyfikacji konfiguracji laptopa.
Czy uszkodzona taśma może uszkodzić matrycę?
Nieprawidłowy kontakt lub zwarcie może powodować dodatkowe problemy w torze obrazu i podświetlenia. Dlatego nie zaleca się dalszego używania laptopa z objawem zależnym od ruchu pokrywy.
Czy trzeba przekazać hasło do laptopa?
Nie jako standard. Hasło jest potrzebne tylko wtedy, gdy bez dostępu nie można wykonać albo potwierdzić naprawy, a cel takiego dostępu jest wyjaśniany.
Czy diagnoza laptopa jest bezpłatna?
Tak. Sprzęt jest odbierany i zwracany bez opłat, a naprawę wykonują nasi serwisanci, nie podwykonawcy.
Jaka gwarancja obowiązuje na naprawę?
Na wykonaną naprawę może obowiązywać gwarancja do dwunastu miesięcy. Jej zakres zależy od rodzaju wykonanych prac i zastosowanych części.
