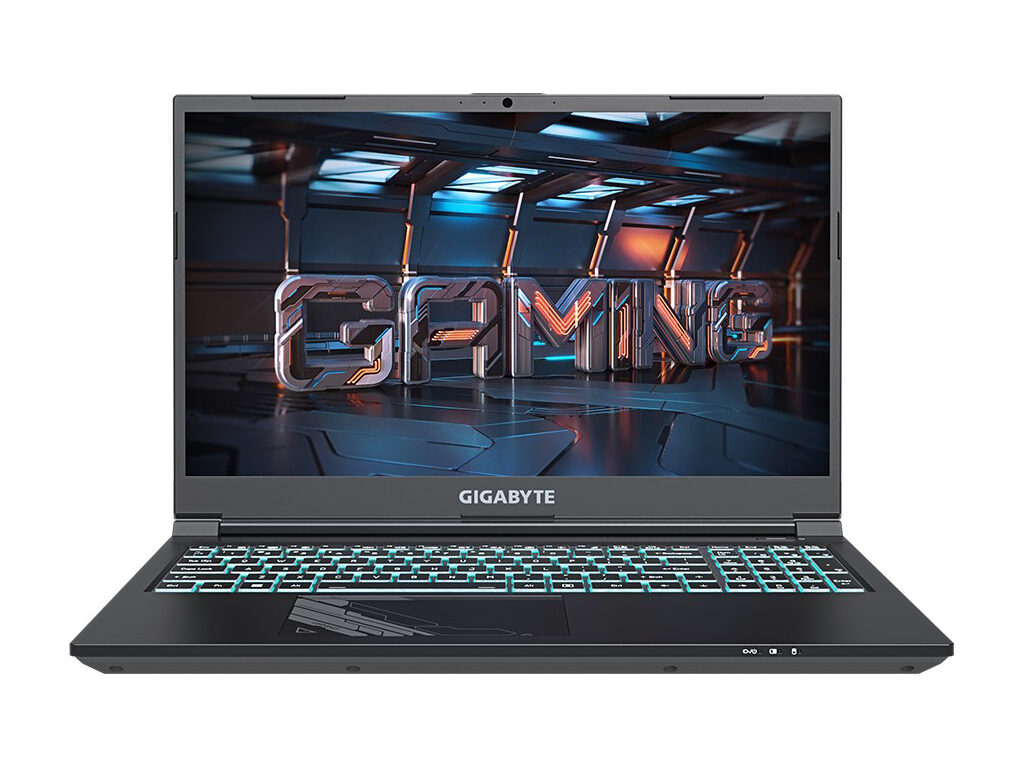

Wymiana matrycy w G5/G6/G7
Uszkodzona matryca w laptopie Gigabyte G5, G6 albo G7 może powodować pęknięcie obrazu, kolorowe pasy, migotanie, ciemne plamy lub całkowity brak wyświetlania. Matryca, czyli ekran zbudowany z panelu wyświetlającego obraz oraz warstwy podświetlenia, jest elementem delikatnym i ściśle dopasowanym do konkretnej konstrukcji laptopa. Wymiana nie polega więc na zamontowaniu dowolnego ekranu o podobnym wyglądzie. Trzeba sprawdzić zgodność panelu, przewodu sygnałowego, mocowania, rozdzielczości, odświeżania obrazu i poboru energii.
Serwis wykonuje wymianę matryc w laptopach Gigabyte z serii G-Series, w tym w modelach G5, G6 i G7. Naprawa obejmuje zarówno przypadki uszkodzenia mechanicznego, jak i sytuacje, w których ekran przestał działać bez widocznego pęknięcia. Każde zgłoszenie jest poprzedzone diagnozą, ponieważ podobne objawy może powodować także taśma matrycy, układ graficzny, zawias albo problem programowy.
Jak objawia się uszkodzona matryca w laptopie Gigabyte G5, G6 albo G7
Najczęstszy opis brzmi: ekran pękł po uderzeniu, laptop spadł albo obudowa została przyciśnięta w torbie. W takim przypadku mogą być widoczne pajęczynowate pęknięcia, czarne plamy, rozlane kolory lub fragment obrazu, który przestał reagować na zmiany wyświetlane w systemie. Czasami szkło zewnętrzne wygląda prawie normalnie, ale wewnętrzny panel LCD jest uszkodzony.
Inny typowy objaw to obraz, który pojawia się tylko pod określonym kątem otwarcia pokrywy. Ekran może działać po lekkim poruszeniu klapą, a po zmianie jej położenia zaczynać migać albo całkowicie gasnąć. Taki problem często wskazuje na taśmę matrycy, czyli elastyczny przewód przesyłający obraz z płyty głównej do ekranu, a nie na sam panel.
Do zgłoszenia kwalifikują się również poziome lub pionowe linie, powtarzające się fragmenty obrazu, przebarwienia, nierówne podświetlenie, bardzo ciemny ekran oraz brak obrazu przy prawidłowej pracy laptopa. W laptopach gamingowych obraz może dodatkowo zanikać podczas uruchamiania gry, przełączania trybu graficznego albo zmiany częstotliwości odświeżania. Wtedy konieczne jest sprawdzenie, czy przyczyną jest matryca, sterownik grafiki, przewód czy układ graficzny.
Możliwe przyczyny problemu z ekranem
Pęknięcie panelu LCD — wewnętrzna warstwa ciekłokrystaliczna została uszkodzona mechanicznie. Objawem są plamy, linie, rozlanie obrazu albo jego brak w uszkodzonej części.
Uszkodzenie podświetlenia — diody LED albo ich układ zasilania nie oświetlają obrazu. Obraz może być wtedy widoczny bardzo słabo, szczególnie po oświetleniu ekranu latarką.
Przerwanie lub zużycie taśmy matrycy — przewód pracuje przy każdym otwieraniu i zamykaniu pokrywy, dlatego może ulec przetarciu, złamaniu albo poluzowaniu na złączu.
Uszkodzone złącze — gniazdo na płycie głównej lub przy matrycy może mieć zabrudzone, wygięte albo nadpalone styki. W takiej sytuacji sama wymiana ekranu nie rozwiązuje problemu.
Uszkodzenie zawiasu lub ramki — zbyt duży opór zawiasu może przenosić naprężenia na pokrywę, przewód i panel. Pęknięcia mocowań mogą powodować powracające uszkodzenia po wymianie matrycy.
Problem z układem graficznym — karta graficzna, czyli układ odpowiedzialny za generowanie obrazu, może powodować artefakty także na zewnętrznym monitorze. Wtedy wymiana matrycy byłaby niewłaściwym kierunkiem naprawy.
Błąd sterownika lub ustawień obrazu — nieprawidłowy sterownik, tryb wyświetlania albo konfiguracja systemu może dawać wrażenie awarii ekranu, mimo że panel pozostaje sprawny.
Jak przebiega diagnoza i wymiana matrycy
Diagnoza zaczyna się od sprawdzenia objawu podczas uruchamiania laptopa. Obraz jest obserwowany przed załadowaniem systemu, ponieważ pozwala to oddzielić problem sprzętowy od problemu sterownika. Następnie sprawdzane jest działanie ekranu przy różnych kątach otwarcia pokrywy. Jeżeli obraz zmienia się po poruszeniu klapą, szczególną uwagę poświęca się taśmie i zawiasom.
Serwisant sprawdza również obraz na zewnętrznym wyświetlaczu, jeżeli konstrukcja laptopa i dostępne złącza na to pozwalają. Jeżeli zewnętrzny obraz jest prawidłowy, a ekran laptopa pokazuje usterkę, prawdopodobieństwo uszkodzenia matrycy albo przewodu jest większe. Jeżeli identyczne artefakty występują na obu ekranach, trzeba rozszerzyć diagnozę o układ graficzny, płytę główną i oprogramowanie.
Po potwierdzeniu uszkodzenia panelu dobierana jest część zgodna z konkretną wersją laptopa Gigabyte G5, G6 albo G7. Sprawdzany jest typ złącza, rozmieszczenie mocowań, grubość panelu, sposób prowadzenia przewodu oraz parametry obrazu. W laptopach przeznaczonych do gier istotna jest także zgodność z trybem wysokiego odświeżania. Zamontowanie przypadkowego panelu może skutkować brakiem obrazu, nieprawidłową pracą podświetlenia albo ograniczeniem możliwości ekranu.
Przed demontażem odłączane jest zasilanie, a następnie zabezpieczana jest obudowa i pokrywa. Ramka ekranu jest zdejmowana z użyciem narzędzi przeznaczonych do rozdzielania elementów obudowy. Po odłączeniu starego panelu sprawdzany jest stan przewodu, złącza, zawiasów i punktów mocowania. Nowa matryca jest podłączana bez naprężania taśmy i bez pozostawiania przewodu w miejscu, w którym mógłby zostać zagięty podczas pracy pokrywy.
Po montażu wykonywany jest test obrazu, podświetlenia, regulacji jasności, zamykania pokrywy, wybudzania oraz pracy przy zmianie kąta otwarcia. Sprawdzana jest także stabilność obrazu w systemie i podczas obciążenia graficznego. Jeżeli uszkodzeniu uległy również zawiasy lub elementy ramki, zakres naprawy jest omawiany osobno przed rozpoczęciem prac.
Warianty problemu i ich znaczenie
Pęknięty ekran po uderzeniu zwykle wymaga wymiany całego panelu, nawet jeżeli część obrazu nadal działa. Pęknięcie wewnętrzne może powiększać się podczas otwierania pokrywy, a nacisk na uszkodzone miejsce może powodować kolejne przebarwienia.
Czarny ekran przy działającym laptopie nie zawsze oznacza pękniętą matrycę. Trzeba rozróżnić całkowity brak obrazu od braku podświetlenia. Jeżeli po oświetleniu ekranu z boku widać zarys pulpitu, problem może dotyczyć podświetlenia lub jego zasilania.
Pionowe albo poziome linie mogą wynikać z uszkodzenia samego panelu, ale także z przerwania przewodu. Jeżeli linie zmieniają się podczas poruszania pokrywą, diagnoza powinna objąć taśmę. Jeżeli pozostają stałe niezależnie od kąta, większe znaczenie ma stan matrycy lub układu graficznego.
Migotanie ekranu może pojawiać się przy określonej jasności, po nagrzaniu laptopa albo wyłącznie podczas ruchu klapy. Każdy z tych wariantów prowadzi do innego sposobu sprawdzania. Nie należy zakładać, że migotanie zawsze oznacza konieczność wymiany panelu.
Obraz o nieprawidłowych kolorach może być skutkiem uszkodzenia matrycy, niepewnego połączenia przewodu albo błędnego profilu kolorów. Jeżeli przebarwienie występuje już na ekranie startowym, bardziej prawdopodobna jest usterka sprzętowa. Jeżeli pojawia się dopiero po uruchomieniu systemu, trzeba sprawdzić także sterownik.
Błędy przy samodzielnej próbie naprawy
Najczęstszym błędem jest zamówienie panelu wyłącznie na podstawie przekątnej albo nazwy serii laptopa. W obrębie jednej rodziny mogą występować różne wersje ekranu, z innym złączem, mocowaniem, rozdzielczością lub parametrami odświeżania. Sam wygląd matrycy nie potwierdza zgodności.
Ryzykowne jest także podważanie ramki metalowym narzędziem. Może to porysować obudowę, uszkodzić przewód kamery, naruszyć zaczepy albo doprowadzić do pęknięcia elementu pokrywy. Zbyt mocne odginanie pokrywy może dodatkowo pogorszyć stan zawiasów.
Nie należy odłączać taśmy matrycy przy podłączonym zasilaniu. Nawet jeżeli laptop jest wyłączony, pozostawiona bateria może zasilać część układów. Zwarcie na złączu może uszkodzić nie tylko panel, lecz także płytę główną.
Błędem jest również wymiana ekranu bez sprawdzenia przyczyny. Jeżeli problem powoduje przewód, zawias albo układ graficzny, nowa matryca może zachowywać się dokładnie tak samo jak poprzednia. W przypadku uszkodzenia obudowy nieprawidłowo usunięte naprężenia mogą doprowadzić do ponownej awarii.
Ile trwa wymiana matrycy
Typowa naprawa z reguły nie przekracza 3 dni. Czas zależy od wyniku diagnozy, dostępności właściwej części oraz tego, czy konieczna jest dodatkowa naprawa taśmy, zawiasu albo mocowania. Sama wymiana panelu nie zawsze jest jedyną czynnością potrzebną do przywrócenia prawidłowej pracy laptopa.
Możliwe jest przyspieszanie naprawy, ale nie oznacza to wykonywania prac na miejscu. Przyspieszanie lub czyszczenie może zostać zrealizowane do 24 godzin, jeżeli zakres prac i dostępność części na to pozwalają. Termin jest ustalany po rozpoznaniu konkretnego przypadku.
Co można zrobić przed przekazaniem laptopa
Przed zgłoszeniem warto zapisać, w jakich okolicznościach pojawił się problem: po upadku, po zamknięciu pokrywy, po aktualizacji sterownika czy bez wyraźnej przyczyny. Pomocne jest także sprawdzenie, czy laptop uruchamia się normalnie, czy działają dźwięki systemowe oraz czy obraz pojawia się na zewnętrznym wyświetlaczu, jeśli jest dostępny.
Można bezpiecznie zmienić kąt otwarcia pokrywy i zaobserwować, czy objaw się zmienia, ale nie należy dociskać ekranu ani wyginać obudowy. Jeżeli matryca jest pęknięta, laptop powinien zostać wyłączony i zabezpieczony przed dalszym naciskiem. Nie należy odrywać fragmentów panelu, kleić pęknięcia ani czyścić wnętrza ekranu płynem.
Hasło klienta nie jest standardowo wymagane. Jest potrzebne tylko wtedy, gdy bez dostępu do systemu nie da się sprawdzić naprawy lub określonego objawu. W takim przypadku serwisant informuje, do czego dostęp będzie wykorzystany.
Kiedy to nie jest uszkodzona matryca
Jeżeli ekran laptopa jest całkowicie czarny, ale po podłączeniu zewnętrznego wyświetlacza pojawia się obraz, przyczyną może być matryca, podświetlenie albo taśma. Jeżeli jednak nie ma obrazu również na zewnętrznym ekranie, problem może dotyczyć układu graficznego, pamięci operacyjnej, płyty głównej albo procesu uruchamiania.
Jeżeli obraz znika wyłącznie po uruchomieniu konkretnej aplikacji lub gry, nie należy od razu zamawiać matrycy. W takim przypadku sprawdzenia wymagają sterownik graficzny, ustawienia rozdzielczości, tryb pracy układu graficznego i temperatura podzespołów.
Jeżeli laptop reaguje na zmianę położenia pokrywy, a obraz na chwilę wraca, bardziej prawdopodobna jest usterka taśmy lub złącza. Wymiana samego panelu może wtedy nie przynieść rezultatu. Z kolei stała plama, pęknięcie albo fragment obrazu z trwałym uszkodzeniem wskazuje częściej na panel LCD.
Najczęstsze pytania
Czy każda matryca do Gigabyte G5, G6 i G7 będzie pasować?
Nie. Zgodność wymaga sprawdzenia konkretnej wersji laptopa, złącza, mocowania oraz parametrów obrazu. Dobór części odbywa się po diagnozie.Czy przy wymianie matrycy dane zapisane w laptopie zostaną usunięte?
Wymiana panelu nie wymaga kasowania danych z dysku. Dostęp do systemu jest potrzebny tylko wtedy, gdy trzeba sprawdzić działanie naprawy.Czy można wymienić samą szybę przed ekranem?
W typowej konstrukcji laptopa uszkodzenie obrazu dotyczy panelu LCD, a nie oddzielnej szyby. O właściwym zakresie naprawy decyduje diagnoza konkretnego modelu.Czy naprawa obejmuje także uszkodzony zawias?
Stan zawiasów i mocowań jest sprawdzany przy demontażu. Jeżeli zawias powoduje naprężenia lub utrudnia prawidłową pracę pokrywy, jego naprawa jest omawiana jako część zakresu prac.Ile kosztuje wymiana matrycy?
Wycena jest zawsze indywidualna i powstaje po bezpłatnej diagnozie, przed rozpoczęciem naprawy. Koszt zależy od zakresu uszkodzenia oraz dostępności właściwej części.
Warunki obsługi
Obsługa laptopów Gigabyte G5, G6 i G7 odbywa się w modelu door-to-door. Sprzęt odbieramy i zwracamy bez opłat, a dojazd do klienta jest bezpłatny. Diagnoza laptopa jest bezpłatna. Naprawę wykonują nasi serwisanci, nie podwykonawcy. Na czas naprawy dostępny jest bezpłatny laptop zastępczy z systemem Windows.
Serwis działa w zakresie laptopów marki Gigabyte, w tym serii G-Series. Wykorzystywane części są wyłącznie nowe, nigdy używane ani z odzysku. Na wykonaną naprawę może obowiązywać gwarancja do 12 miesięcy, zgodnie z zakresem ustalonym po diagnozie. Serwis ma ponad 20 lat doświadczenia, a w całej sieci wykonano naprawy ponad 10 000 urządzeń. Większość usterek usuwamy podczas pierwszej wizyty.
Zamów bezpłatny odbiór laptopa Gigabyte G5, G6 albo G7 do diagnozy wymiany matrycy.
