Objawy całkowitego braku obrazu w laptopach Gigabyte

Całkowity brak obrazu to stan, w którym po włączeniu zasilania ekran pozostaje zupełnie ciemny i nie wyświetla żadnych treści wizualnych. Użytkownicy zgłaszający ten problem opisują najczęściej sytuację, w której urządzenie pozornie podejmuje pracę — zapalają się diody kontrolne zasilania, uruchamia się podświetlenie klawiatury, a wentylatory układu chłodzenia zaczynają pracować lub wchodzą na maksymalne obroty. W głośnikach niekiedy słychać charakterystyczny dźwięk uruchamiania systemu operacyjnego, jednak matryca (ekran ciekłokrystaliczny lub panel organiczny wyświetlający obraz) nie wykazuje najmniejszej reakcji.

W innych przypadkach laptop Gigabyte włącza się, lecz ekran pozostaje czarny, a po podłączeniu zewnętrznego telewizora lub monitora przez kabel HDMI (High-Definition Multimedia Interface — cyfrowy interfejs przesyłający dźwięk i obraz wysokiej rozdzielczości) obraz pojawia się poprawnie bądź nie jest wykrywany wcale. Bywa także, że matryca otrzymuje zasilanie i widać bardzo delikatną poświatę, lecz nie pojawia się logo producenta, kursor ani żaden komunikat tekstowy.

Możliwe przyczyny usterki — od najczęstszych do najrzadszych

Przyczyny braku obrazu mogą leżeć zarówno w torze transmisyjnym sygnału wideo, samym panelu wyświetlacza, jak i w złożonej strukturze płyty głównej oraz układów obliczeniowych. Diagnostyka laboratoryjna wykazuje następujące źródła problemu, uszeregowane od najbardziej powszechnych:

Uszkodzenie taśmy sygnałowej eDP — taśma eDP (embedded DisplayPort — wielożyłowa wiązka przewodów łącząca płytę główną z elektroniką matrycy) ulega mechanicznemu przetarciu, przerwaniu lub zmęczeniu materiału w miejscu przejścia przez zawias obudowy na skutek wieloletniego otwierania i zamykania klapy.
Awaria obwodu podświetlenia matrycy — uszkodzenie przetwornicy podświetlenia (układ elektroniczny podnoszący napięcie zasilające diody LED ekranu) lub przepalenie bezpiecznika SMD (miniaturowy element zabezpieczający przed przeciążeniem prądowym montowany powierzchniowo) na linii zasilania 19V prowadzi do sytuacji, w której obraz jest generowany, lecz pozostaje niewidoczny z powodu braku światła.
Uszkodzenie matrycy LCD lub OLED — awaria płytki T-CON (Timing Controller — kontroler synchronizacji sterujący wierszami i kolumnami pikseli na ekranie) zintegrowanej z panelem lub uszkodzenie mechaniczne wewnętrznych połączeń ciekłokrystalicznych.

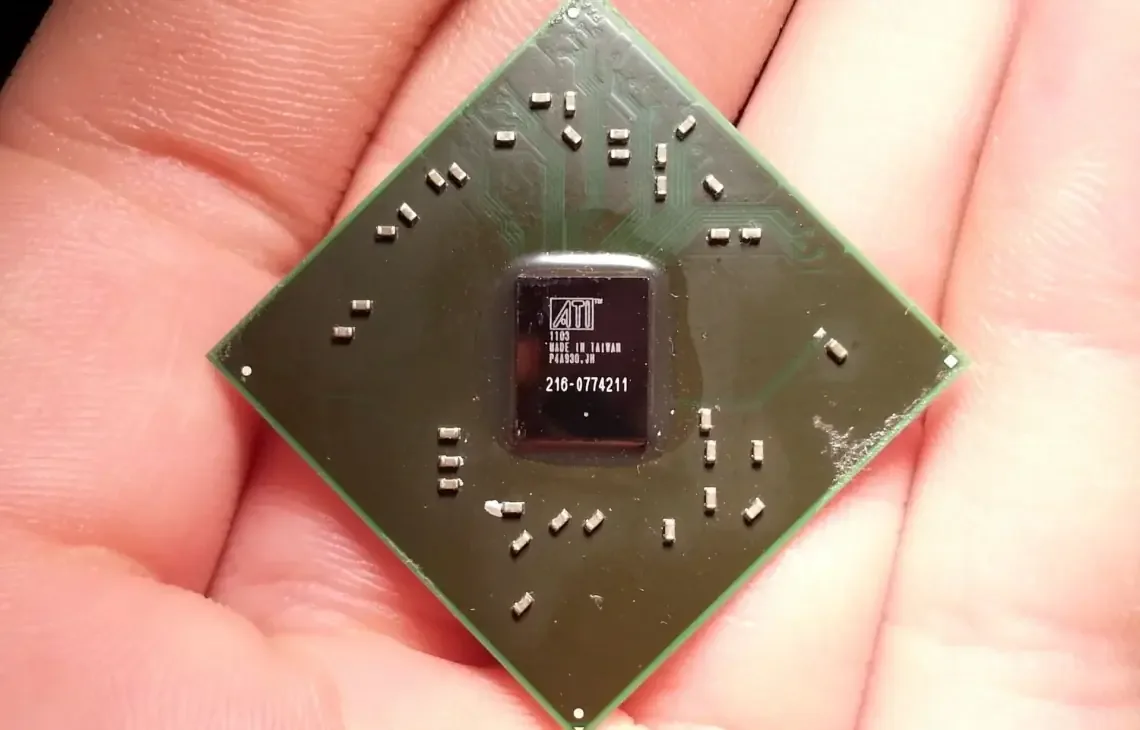

Uszkodzenie dedykowanego układu graficznego GPU — układ GPU (Graphics Processing Unit — wyspecjalizowany procesor graficzny montowany na płycie głównej) ulega degradacji struktury krzemowej lub pęknięciu połączeń lutowanych BGA (Ball Grid Array — typ obudowy z siatką kulek ze spoiwa lutowniczego pod układem scalonym) pod wpływem cyklicznych obciążeń termicznych w grach i aplikacjach projektowych.
Awaria pamięci VRAM — uszkodzenie kości VRAM (Video Random Access Memory — pamięć wideo dedykowana wyłącznie do buforowania tekstur i klatek obrazu) lub ich sekcji zasilania uniemożliwia prawidłową inicjalizację karty graficznej.
Usterka przełącznika MUX switch lub kontrolera KBC — MUX switch (fizyczny przełącznik elektroniczny kierujący sygnał wideo z grafiki zintegrowanej w procesorze lub dedykowanej bezpośrednio do matrycy) oraz KBC (Keyboard Controller / Embedded Controller — mikrokontroler zarządzający sekwencją startową zasilania płyty) mogą zablokować sygnał włączający zasilanie ekranu.
Uszkodzenie oprogramowania układowego BIOS lub VBIOS — błąd w pamięci flash SPI (Serial Peripheral Interface — magistrala komunikacyjna łącząca kość pamięci z procesorem) zawierającej kod startowy BIOS (Basic Input/Output System) lub oprogramowanie VBIOS (Video BIOS) paraliżuje procedurę autotestu urządzeń wideo.

Przebieg profesjonalnej diagnostyki i naprawy w serwisie

Prawidłowe odróżnienie awarii karty graficznej od usterki samej matrycy lub jej zasilania wymaga ścisłej procedury pomiarowej. Naprawę wykonują nasi serwisanci, nie podwykonawcy, korzystając z zaawansowanego zaplecza laboratoryjnego.

Procedura serwisowa przebiega w następujących etapach:

Weryfikacja wstępna i inspekcja optyczna — sprawdzenie zachowania laptopa pod zewnętrznym źródłem światła. Za pomocą silnej lampy diagnostycznej oświetla się powierzchnię matrycy pod różnymi kątami, aby zweryfikować, czy treść obrazu jest generowana bez podświetlenia. Następuje również podłączenie monitora laboratoryjnego przez interfejsy HDMI oraz DisplayPort.
Pomiary napięć na złączu eDP — rozebranie obudowy i wykonanie pomiarów za pomocą multimetru (elektroniczny przyrząd pomiarowy służący do sprawdzania napięć, rezystancji i ciągłości obwodów). Sprawdza się obecność napięcia głównego podświetlenia (zazwyczaj 19V), napięcia zasilania logiki matrycy (3.3V) oraz sygnałów sterujących PWM (Pulse-Width Modulation — modulacja szerokości impulsów regulująca jasność świecenia diod).
Analiza transmisji cyfrowej oscyloskopem — użycie oscyloskopu (przyrząd pomiarowy rejestrujący i wyświetlający przebiegi sygnałów elektrycznych wysokiej częstotliwości) do weryfikacji linii różnicowych magistrali eDP. Pozwala to jednoznacznie ustalić, czy procesor lub karta graficzna wysyłają pakiety danych do ekranu.
Podstawienie matrycy testowej — wpięcie w tor transmisyjny sprawdzonego, sprawnego panelu diagnostycznego w celu wyeliminowania uszkodzenia kontrolera T-CON matrycy klienta.
Diagnostyka sekcji zasilania GPU i pamięci VRAM — pomiar rezystancji cewek zasilających względem masy w celu wykrycia ewentualnego zwarcia w rdzeniu graficznym lub układach przetwornic zasilania fazowego.
Wykonanie naprawy sprzętowej — zależnie od wyniku pomiarów następuje: wymiana uszkodzonej taśmy eDP, naprawa układu przetwornicy podświetlenia, programowanie pamięci BIOS/VBIOS w programatorze zewnętrznym, wymiana samej matrycy na fabrycznie nowy egzemplarz lub wykonanie procedury reballingu BGA (przelutowanie układu scalonego montowanego bezpośrednio na płycie głównej na nowe spoiwo lutownicze) bądź wymiana układu GPU na nową jednostkę przy użyciu specjalistycznej stacji lutowniczej BGA (urządzenie z precyzyjnymi profilami grzewczymi na podczerwień i gorące powietrze).
Wymiana materiałów termoprzewodzących — po każdej ingerencji w płytę główną usuwana jest stara warstwa termiczna, a w jej miejsce trafia nowa pasta termoprzewodząca (substancja wypełniająca mikroszczeliny między rdzeniem krzemowym a radiatorem) oraz standardowe termopady (elastyczne podkładki termoprzewodzące odprowadzające ciepło z sekcji zasilania i pamięci).

Warianty usterki i specyfika poszczególnych serii Gigabyte

Brak obrazu w laptopach Gigabyte przyjmuje zróżnicowane formy w zależności od konstrukcji płyty głównej oraz zastosowanej generacji komponentów:

Brak podświetlenia przy obecnym obrazie — matryca wyświetla pulpit i ikony, co można zauważyć po przyłożeniu latarki do ekranu, jednak ekran wydaje się zupełnie wyłączony. Wskazuje to na sprawność układu graficznego i usterkę ograniczoną wyłącznie do obwodu LED lub taśmy.
Brak obrazu na matrycy przy poprawnym sygnale na monitorze zewnętrznym — laptop działa bez zarzutu na ekranie zewnętrznym przez HDMI. W laptopach bez fizycznego przełącznika MUX switch oznacza to najczęściej uszkodzenie taśmy eDP, złącza na płycie lub matrycy. W modelach z zaawansowanym przełącznikiem MUX może to oznaczać także uszkodzenie toru wewnętrznego karty dedykowanej.
Całkowity brak sygnału na matrycy i portach zewnętrznych — brak jakiejkolwiek reakcji wideo. Jest to typowy objaw uszkodzenia zasilania rdzenia GPU, zwarcia w magistrali PCIe (Peripheral Component Interconnect Express — szybka magistrala komunikacyjna łącząca procesor z kartą graficzną) lub uszkodzenia wsadu BIOS.
Ciemny ekran i wentylatory pracujące na najwyższych obrotach — specyficzny stan awaryjny w seriach gamingowych AORUS oraz Gigabyte G5 i G7, oznaczający najczęściej brak komunikacji między układem KBC a sekcją zasilania układu graficznego.
Specyfika serii AERO z matrycami OLED — laptopy dla twórców z serii AERO wyposażone w panele OLED (Organic Light Emitting Diode — organiczne diody elektroluminescencyjne emitujące własne światło bez osobnego podświetlenia) nie posiadają klasycznej przetwornicy podświetlenia. Brak obrazu w tej serii wynika zazwyczaj z uszkodzenia dedykowanej linii zasilania panelu lub uszkodzenia kontrolera obrazu w samej matrycy.

Błędy popełniane podczas samodzielnych prób naprawy

Próby samodzielnego diagnozowania lub usuwania usterki braku obrazu w warunkach domowych bardzo często prowadzą do powiększenia zakresu uszkodzeń i wielokrotnego wzrostu kosztów naprawy.

Najczęściej spotykane błędy to:

Wypinanie taśmy matrycy przy podłączonym akumulatorze — złącze eDP na płycie głównej posiada piny zasilania podświetlenia, na których stale obecne jest napięcie 19V, bezpośrednio sąsiadujące z niskonapięciowymi liniami sygnałowymi danych (3.3V i 1.8V). Nawet minimalne przekrzywienie wtyczki taśmy przy niewypiętej baterii litowo-jonowej powoduje natychmiastowe zwarcie i podanie 19V wprost do procesora lub kontrolera KBC, co nieodwracalnie niszczy płytę główną.
Wygrzewanie układu GPU suszarką lub palnikiem — próba domowego wygrzewania rdzenia graficznego prowadzi do nieodwracalnego przegrzania laminatu płyty głównej, rozwarstwienia ścieżek miedzianych oraz stopienia sąsiednich elementów plastikowych.
Naciskanie i wyginanie pokrywy matrycy — mechaniczny nacisk na ramkę ekranu w nadziei na „poprawienie styku" powoduje pęknięcie szklanej struktury panelu ciekłokrystalicznego, co dyskwalifikuje matrycę z dalszej naprawy elektronicznej.
Wgrywanie niesprawdzonych wersji BIOS z forów internetowych — programowanie kości pamięci niedopasowanym wsadem może doprowadzić do utraty kluczy licencyjnych oraz uszkodzenia regionu ME (Management Engine — autonomiczny podsystem zarządzający w procesorach Intel), uniemożliwiając uruchomienie urządzenia.

Czas trwania diagnostyki i naprawy

Czas realizacji zależy od stopnia skomplikowania usterki oraz konieczności wykonania zaawansowanych prac lutowniczych:

Dojazd do klienta w celu bezpłatnego odebrania sprzętu realizowany jest w czasie do 1 godziny od momentu przyjęcia zgłoszenia.
Wstępna diagnoza i typowa naprawa, taka jak wymiana taśmy eDP, naprawa układu zasilania podświetlenia lub wymiana matrycy, z reguły nie przekracza 3 dni.
W przypadku konieczności wykonania czyszczenia i kompleksowej konserwacji układu chłodzenia po naprawie płyty głównej, procedura ta zajmuje do 24 godzin (zastrzegamy, że nie jest to usługa wykonywana na miejscu u klienta, lecz w warunkach laboratoryjnych).
Doświadczenie serwisu budowane przez ponad 20 lat oraz ponad 10 000 urządzeń naprawionych w całej sieci sprawia, że większość usterek usuwamy podczas pierwszej wizyty diagnostyczno-odbiorczej, precyzyjnie określając usterkę.

Bezpieczne czynności wstępne przed przekazaniem sprzętu

Przed przekazaniem laptopa Gigabyte do serwisu można przeprowadzić kilka w pełni bezpiecznych czynności, które nie stwarzają ryzyka uszkodzenia elektroniki:

Test zewnętrznego wyświetlacza — podłączenie laptopa kablem HDMI do domowego telewizora lub zewnętrznego monitora. Jeżeli obraz pojawi się na ekranie zewnętrznym, można wstępnie wykluczyć całkowite uszkodzenie układu GPU.
Test latarki — oświetlenie wygaszonego ekranu laptopa z odległości kilku centymetrów pod różnymi kątami przy włączonym zasilaniu. Zauważenie zarysu ikon lub pulpitu wskazuje jednoznacznie na problem z podświetleniem, a nie z generowaniem grafiki.
Twardy reset kontrolera zasilania — odłączenie zasilacza sieciowego, odpięcie wszelkich urządzeń peryferyjnych USB, a następnie wciśnięcie i przytrzymanie przycisku zasilania przez pełne 30 sekund. Pozwala to na rozładowanie kondensatorów i zresetowanie rejestrów mikrokontrolera KBC.
Czego kategorycznie nie robić — nie należy rozkręcać obudowy, nie wolno podważać matrycy metalowymi narzędziami ani używać sprężonego powietrza bezpośrednio w kratki wentylacyjne przy pracującym laptopie, gdyż może to doprowadzić do wygenerowania ładunku elektrostatycznego.

Kiedy brak obrazu wynika z innej usterki

Czarny ekran nie zawsze oznacza awarię samej matrycy lub karty graficznej. W wielu przypadkach objaw ten jest wynikiem zablokowania procedury POST (Power-On Self-Test — wstępny test diagnostyczny podzespołów wykonywany automatycznie przez płytę główną tuż po włączeniu):

Awaria modułów pamięci RAM — uszkodzenie kości RAM (Random Access Memory — pamięć operacyjna) lub brak styku w gnieździe SO-DIMM uniemożliwia przejście procedury POST, przez co płyta główna nie uruchamia kontrolera graficznego.
Zablokowany czujnik zamknięcia klapy (hallotron) — hallotron (miniaturowy czujnik magnetyczny reagujący na magnes umieszczony w ramce ekranu) w przypadku uszkodzenia wysyła do płyty głównej fałszywy sygnał o zamkniętej pokrywie, powodując całkowite wygaszenie ekranu mimo pracującego komputera.
Uszkodzenie dysku SSD lub systemu operacyjnego — w niektórych modelach uszkodzenie nośnika SSD (Solid-State Drive — półprzewodnikowy dysk pamięci masowej) objawia się zawieszeniem ładowania na czarnym ekranie natychmiast po zaniku początkowego logo startowego.
Zwarcie w porcie USB lub module Wi-Fi — zwarcie w magistrali zasilania peryferiów może zablokować główną przetwornicę płyty głównej, uniemożliwiając dystrybucję zasilania do ekranu.

Najczęściej zadawane pytania

Czy brak obrazu na ekranie zawsze oznacza konieczność wymiany drogiej karty graficznej?
Nie. W przeważającej liczbie przypadków brak obrazu wynika z usterek o znacznie prostszej naturze, takich jak przetarcie taśmy sygnałowej eDP, awaria bezpiecznika w obwodzie podświetlenia lub uszkodzenie płytki elektroniki samej matrycy. Dedykowany układ graficzny jest tylko jedną z wielu potencjalnych przyczyn.

Dlaczego laptop Gigabyte wyświetla obraz na telewizorze, a ekran wbudowany jest ciemny?
Sygnał na port zewnętrzny HDMI oraz sygnał przesyłany na matrycę wbudowaną korzystają z odrębnych linii transmisyjnych i innych napięć zasilających. Prawidłowy obraz na monitorze zewnętrznym oznacza, że rdzeń krzemowy procesora graficznego generuje grafikę, a uszkodzeniu uległ tor eDP, obwód podświetlenia, matryca lub wewnętrzny przełącznik sygnałów.

Czy do przeprowadzenia diagnostyki braku obrazu potrzebne jest hasło do systemu Windows?
Domyślnie serwis pracuje bez hasła klienta. Wszystkie pomiary elektryczne, testy matrycy, diagnostyka układu GPU oraz weryfikacja linii sygnałowych przeprowadzane są na poziomie sprzętowym oraz w specjalistycznym środowisku testowym uruchamianym z zewnętrznego nośnika laboratoryjnego. W rzadkich sytuacjach, gdy hasło jest niezbędne do końcowych testów pod obciążeniem w środowisku użytkownika, serwis informuje o tym i dokładnie wyjaśnia powód.

Jakie komponenty są montowane podczas wymiany matrycy lub elementów elektronicznych?
W procesie serwisowym wykorzystywane są wyłącznie nowe, nigdy używane ani niepochodzące z odzysku podzespoły. Dotyczy to zarówno fabrycznie nowych paneli LCD/OLED, jak i elementów sekcji zasilania, kontrolerów oraz układów BGA.

Warunki realizacji usługi i gwarancja

Obsługa serwisowa laptopów Gigabyte realizowana jest w wygodnym i bezpiecznym modelu door-to-door (bezpośredni odbiór uszkodzonego urządzenia od klienta oraz jego zwrot po wykonaniu naprawy). Sprzęt odbieramy i zwracamy bez opłat, a dojazd do klienta jest bezpłatny.

Diagnoza laptopa jest bezpłatna. Po przeprowadzeniu szczegółowych pomiarów elektronicznych przedstawiana jest indywidualna wycena, ustalana po bezpłatnej diagnozie, zanim naprawa się zacznie. Ostateczny koszt zależy od dokładnego zakresu uszkodzenia oraz dostępności niezbędnych komponentów.

Na czas trwania procedury naprawczej dostępny jest bezpłatny laptop zastępczy, co pozwala na zachowanie ciągłości pracy lub nauki. Na wszystkie wykonane usługi serwisowe oraz zainstalowane nowe podzespoły udzielana jest gwarancja do 12 miesięcy. Do każdej wykonanej usługi wystawiana jest faktura, także dla osób prywatnych nieprowadzących działalności gospodarczej.
