Objawy uszkodzenia karty graficznej w laptopie Gigabyte

Karta graficzna odpowiada za generowanie każdego elementu obrazu wyświetlanego na matrycy laptopa oraz monitorach zewnętrznych. Gdy dochodzi do jej awarii, laptop wysyła szereg czytelnych sygnałów ostrzegawczych lub całkowicie traci zdolność do wyświetlania treści. W laptopach marki Gigabyte — zarówno z gamingowych serii AORUS i G-Series (np. Gigabyte G5, G7, AORUS 15, AORUS 17), z serii dla twórców AERO (np. AERO 14, AERO 16, AERO 17 OLED), jak i starszych konstrukcji z serii P-Series, Sabre, Q-Series, U-Series, W-Series oraz WA-Series — usterki układu graficznego dają charakterystyczne symptomy.

Do najczęściej zgłaszanych objawów należą:

Brak obrazu po włączeniu komputera — po naciśnięciu włącznika podświetlają się diody zasilania, klawiatura i uruchamiają się wentylatory, lecz ekran pozostaje czarny i nie reaguje na podświetlenie.
Artefakty wizualne — zniekształcenia obrazu w postaci poziomych lub pionowych kolorowych linii, plam, migoczących kwadratów, zniekształceń trójwymiarowych obiektów w grach oraz zjawiska tzw. śnieżenia ekranu.
Zawieszanie się laptopa lub samoczynny restart pod obciążeniem — urządzenie wyłącza się lub zamraża obraz natychmiast po uruchomieniu gry, programu do obróbki wideo lub testu wydajnościowego 3D.
Niebieski ekran błędu — tzw. BSOD (Blue Screen of Death, czyli ekran zatrzymania systemu) pojawiający się podczas ładowania systemu Windows lub podczas pracy w aplikacjach graficznych, ze wskazaniem plików sterownika graficznego, takich jak nvlddmkm.sys, dxgkrnl.sys lub amdkmdag.sys.
Komunikat o błędzie w Menedżerze urządzeń — obecność żółtego trójkąta ostrzegawczego przy dedykowanej karcie graficznej oraz kod błędu 43 (informacja o zatrzymaniu urządzenia przez system operacyjny z powodu zgłoszenia awarii sprzętowej lub błędu sterownika).
Brak detekcji dedykowanej karty graficznej — system operacyjny wykrywa wyłącznie zintegrowany procesor graficzny wbudowany w procesor centralny, podczas gdy karta dedykowana w ogóle nie figuruje w spisie urządzeń.
Wymuszone uruchamianie systemu wyłącznie w trybie podstawowym — obraz wyświetla się w niskiej rozdzielczości i nie ma możliwości zmiany ustawień ekranu na natywne.

Możliwe przyczyny awarii układu graficznego w laptopach Gigabyte

Układy graficzne w nowoczesnych laptopach pracują pod bardzo wysokim obciążeniem termicznym i prądowym. Awarie mają z reguły podłoże fizyczne lub elektroniczne, a ich przyczyny można uszeregować od najczęściej występujących do rzadszych:

Degradacja struktury krzemowej rdzenia GPU (Graphics Processing Unit — procesor graficzny odpowiedzialny za renderowanie grafiki) oraz zmęczenie bezołowiowego spoiwa lutowniczego. W wyniku cyklicznego nagrzewania do wysokich temperatur i stygnięcia dochodzi do mikropęknięć w strukturze połączeń wewnątrz samego układu krzemowego lub na połączeniu BGA (Ball Grid Array — technologia montażu powierzchniowego z siatką kulek ze stopu lutowniczego pod układem scalonym). Jest to najczęstsza przyczyna problemów w wydajnych laptopach Gigabyte AORUS i G-Series.
Przegrzanie spowodowane zanieczyszczeniem układu chłodzenia. Nagromadzenie kurzu w radiatorach i degradacja pasty termoprzewodzącej (substancji wypełniającej mikroszczeliny między rdzeniem a radiatorem w celu usprawnienia transferu ciepła) prowadzi do długotrwałej pracy karty w temperaturach przekraczających normy fabryczne, co drastycznie przyspiesza zużycie podzespołu.
Awaria sekcji zasilania VRM (Voltage Regulator Module — układ regulacji napięcia dostarczający stabilne zasilanie o wysokim natężeniu do rdzenia graficznego). Uszkodzeniu ulegają tranzystory MOSFET (tranzystory polowe sterujące przepływem prądu), sterowniki przetwornic PWM (modulacji szerokości impulsów) lub kondensatory filtrujące, co odcina zasilanie od karty graficznej.
Uszkodzenie pamięci VRAM (Video Random Access Memory — dedykowana pamięć operacyjna karty graficznej przechowująca tekstury i bufory klatek). Pęknięcie padów lutowniczych pod kośćmi VRAM lub uszkodzenie wewnętrznych komórek pamięci wywołuje specyficzne artefakty graficzne lub blokuje start sterownika.
Zwarcie w obwodach zasilania po zalaniu lub kondensacji cieczy. Nawet niewielka ilość wilgoci prowadzi do korozji elektrochemicznej (utleniania i niszczenia ścieżek miedzianych oraz nóżek elementów pod wpływem napięcia) na płycie głównej.
Uszkodzenie sprzętowego przełącznika MUX Switch (układ scalony odpowiedzialny za bezpośrednie kierowanie sygnału wideo z dedykowanej karty graficznej lub zintegrowanej do matrycy laptopa) lub uszkodzenie magistrali PCIe (Peripheral Component Interconnect Express — szybka magistrala komunikacyjna łącząca procesor z kartą graficzną).
Uszkodzenie oprogramowania układowego VBIOS (Video Basic Input/Output System — oprogramowanie układowe karty graficznej kontrolujące jej parametry startowe, napięcia i taktowanie).

Przebieg diagnozy i naprawy karty graficznej w serwisie

Naprawa karty graficznej w laptopie to zaawansowana procedura mikroelektroniczna, ponieważ we współczesnych konstrukcjach Gigabyte układ graficzny jest wlutowany bezpośrednio w płytę główną. W naszym serwisie cały proces przebiega według rygorystycznych standardów laboratoryjnych:

Diagnozę rozpoczynamy od bezpiecznego demontażu obudowy i wstępnej inspekcji wizualnej płyty głównej pod mikroskopem stereoskopowym (urządzeniem optycznym o dużym powiększeniu umożliwiającym ocenę stanu ścieżek, lutów i elementów miniaturowych). Następnie serwisant wykonuje pomiary rezystancji (oporu elektrycznego) oraz spadków napięć na cewkach poszczególnych faz zasilania GPU i pamięci VRAM za pomocą multimetru laboratoryjnego. Pozwala to na natychmiastowe wykrycie zwarć w głównych liniach zasilających.

W przypadku zwarć stosujemy diagnostykę termowizyjną za pomocą kamery na podczerwień, która bezbłędnie wskazuje uszkodzone, nagrzewające się elementy sekcji zasilania VRM, takie jak przebite tranzystory MOSFET czy uszkodzone kondensatory ceramiczne. Jeżeli sekcja zasilania pracuje prawidłowo, a problem dotyczy błędów pamięci lub braku obrazu, uruchamiane jest niskopoziomowe środowisko diagnostyczne MODS/MATS (specjalistyczny pakiet oprogramowania inżynieryjnego testujący komunikację i spójność danych w każdym pojedynczym banku pamięci VRAM).

W zależności od wyniku diagnozy realizujemy odpowiedni wariant naprawy:

Naprawa sekcji zasilania — wylutowanie uszkodzonych elementów biernych i aktywnych, regeneracja padów lutowniczych i wlutowanie fabrycznie nowych tranzystorów oraz kontrolerów PWM przy użyciu stacji lutowniczych na gorące powietrze (hot-air).
Wymiana kości pamięci VRAM — usunięcie uszkodzonego modułu pamięci i wlutowanie nowego układu z precyzyjnym zachowaniem profili termicznych.
Wymiana układu graficznego BGA — w przypadku uszkodzenia rdzenia krzemowego następuje wylutowanie starego układu na profesjonalnej stacji lutowniczej BGA (urządzeniu wykorzystującym promienniki podczerwieni i precyzyjne profile temperaturowe zapobiegające wygięciu wielowarstwowej płyty głównej). Płyta główna jest oczyszczana ze starego spoiwa, a w jej miejsce wlutowywany jest fabrycznie nowy układ graficzny.
Czyszczenie i regeneracja układu odprowadzania ciepła — usunięcie starej, stwardniałej pasty, oczyszczenie komory parowej i radiatorów oraz nałożenie nowej, wysokowydajnej pasty termoprzewodzącej i standardowych termopadów (sprężystych taśm termoprzewodzących odprowadzających ciepło z kości VRAM i sekcji zasilania).

Po zakończeniu prac montażowych laptop przechodzi wielogodzinne testy stabilności pod maksymalnym obciążeniem syntetycznym w programach renderujących sceny 3D, z ciągłym monitorowaniem temperatur, stabilności taktowania i napięć.

Warianty problemów z kartą graficzną w laptopach Gigabyte

Usterki układu graficznego w laptopach Gigabyte różnią się w zależności od generacji urządzenia, zastosowanej architektury oraz konfiguracji sprzętowej:

Pierwszym wariantem jest uszkodzenie rdzenia GPU przy zachowaniu sprawności pamięci i zasilania. Objawia się to zazwyczaj błędem Kod 43 w systemie Windows, czarnym ekranem po zainstalowaniu oficjalnych sterowników lub brakiem możliwości przełączenia grafiki na układ dedykowany. Laptop może działać stabilnie w trybie pulpitu dzięki grafice zintegrowanej, lecz każda próba aktywacji karty dedykowanej zawiesza komputer.

Drugim wariantem jest uszkodzenie jednego z banków pamięci VRAM. W tym przypadku laptop często uruchamia się normalnie, lecz na ekranie pojawiają się charakterystyczne artefakty — drobne linie, kropki lub przebarwienia rozłożone w regularnych odstępach. W środowisku trójwymiarowym tekstury ulegają rozciąganiu lub zniekształceniu.

Trzecim wariantem są usterki w modelach wyposażonych w sprzętowy MUX Switch (dostępny m.in. w nowszych wersjach Gigabyte AORUS 15/17 i Gigabyte AERO). Awaria może dotyczyć samego układu przełączającego sygnał lub linii sterujących. Skutkuje to brakiem obrazu przy ustawieniu trybu Discrete GPU (wymuszenie pracy wyłącznie na karcie dedykowanej), podczas gdy w trybie MSHybrid (dynamiczne przełączanie grafik) urządzenie pozornie funkcjonuje poprawnie.

Czwartym wariantem jest uszkodzenie linii wyjściowych sygnału wideo. Laptop może nie wyświetlać obrazu na wbudowanej matrycy z powodu usterki linii eDP (Embedded DisplayPort — cyfrowego interfejsu przesyłania obrazu do matrycy laptopa), podczas gdy obraz jest prawidłowo generowany przez złącze HDMI lub DisplayPort na zewnętrznym monitorze.

Błędy przy samodzielnych próbach naprawy układu graficznego

Próby samodzielnej naprawy karty graficznej bez specjalistycznego sprzętu i wiedzy z zakresu mikroelektroniki niemal zawsze kończą się trwałym, nieodwracalnym zniszczeniem płyty głównej. Do najczęstszych błędów popełnianych przez użytkowników należą:

Wygrzewanie płyty głównej domowymi metodami (użycie opalarki, suszarki do włosów lub wkładanie płyty do piekarnika). Jest to skrajnie niebezpieczny mit internetowy. Domowe źródła ciepła nie zapewniają kontrolowanego profilu temperaturowego, co prowadzi do delaminacji laminatu (rozwarstwienia wielowarstwowej struktury płyty głównej), stopienia plastikowych gniazd, zwarcia kulek lutowniczych pod układami oraz degradacji delikatnych komponentów SMD (Surface Mount Device — elementów montowanych powierzchniowo).
Dociskanie układu BGA monetami lub dodatkowymi blaszkami. Taki zabieg powoduje miejscowe naprężenia mechaniczne, które prowadzą do zerwania padów lutowniczych z płyty głównej i pęknięcia krzemowego rdzenia karty graficznej.
Niewłaściwa wymiana materiałów termoprzewodzących. Zastosowanie nieodpowiednich, zbyt grubych termopadów uniemożliwia prawidłowe przyleganie radiatora do rdzenia karty graficznej, co wywołuje natychmiastowy skok temperatury powyżej 100 stopni Celsjusza i awaryjne wyłączenie laptopa. Z kolei użycie przez użytkowników past przewodzących prąd na elementach wokół rdzenia grozi natychmiastowym zwarciem sekcji zasilania.
Wgrywanie nieoficjalnych lub modyfikowanych wersji VBIOS pobranych z niesprawdzonych źródeł w celu obejścia błędu Kod 43. Prowadzi to do całkowitego zablokowania układu i braku inicjalizacji płyty głównej.
Mechaniczne uszkodzenia podczas demontażu układu chłodzenia — zrywanie gwintów, wyginanie rurek cieplnych (heatpipe — miedzianych rurek z cieczą chłodzącą wewnątrz) oraz przecinanie drobnych ścieżek śrubokrętem.

Czas trwania naprawy karty graficznej

Czas potrzebny na przywrócenie sprawności karty graficznej w laptopie Gigabyte zależy od charakteru usterki oraz zakresu niezbędnych prac elektronicznych:

W przypadku gdy problem wynika wyłącznie z przegrzewania i zabrudzenia układu chłodzenia, kompleksowa konserwacja termiczna trwa do 24 godzin. Warto podkreślić, że nie jest to usługa wykonywana na miejscu u klienta — sprzęt wymaga rozebrania w warunkach laboratoryjnych, usunięcia starych materiałów i nałożenia nowych.

W sytuacjach wymagających pomiarów laboratoryjnych, naprawy sekcji zasilania VRM, wymiany kości pamięci VRAM lub pełnej wymiany układu graficznego BGA na nową jednostkę, typowa naprawa z reguły nie przekracza 3 dni. Dokładny czas jest ustalany po przeprowadzeniu wstępnych pomiarów diagnostycznych.

Co można sprawdzić samodzielnie przed przekazaniem sprzętu do serwisu

Przed zgłoszeniem laptopa do naprawy można wykonać kilka bezpiecznych kroków diagnostycznych, które pozwolą wstępnie ocenić charakter problemu:

Podłączenie zewnętrznego monitora lub telewizora za pomocą kabla HDMI lub DisplayPort. Jeżeli obraz na ekranie zewnętrznym jest prawidłowy, a matryca laptopa pozostaje czarna, problem może leżeć po stronie taśmy sygnałowej lub samej matrycy, a nie głównego rdzenia graficznego.
Wykonanie czystej instalacji sterowników graficznych. Warto pobrać oficjalny sterownik ze strony Gigabyte lub producenta układu graficznego, a następnie odinstalować stary sterownik za pomocą narzędzia DDU (Display Driver Uninstaller — oprogramowania usuwającego wszelkie pozostałości po sterownikach w trybie awaryjnym systemu Windows) i zainstalować oprogramowanie na nowo.
Weryfikacja ustawień w oprogramowaniu Gigabyte Control Center lub AORUS Control Center. Należy sprawdzić, czy profil graficzny nie został przypadkowo przełączony w tryb wymuszonej pracy zintegrowanej lub czy nie nastąpiło zablokowanie taktowania w trybie oszczędzania energii.
Czego bezwzględnie nie należy robić: nie wolno rozkręcać laptopa bez opaski antystatycznej ESD (Electrostatic Discharge — zabezpieczenia przed wyładowaniami elektrostatycznymi), nie wolno samodzielnie podgrzewać płyty głównej ani nie należy używać ostrych narzędzi do czyszczenia radiatorów.

Kiedy problem z obrazem NIE oznacza uszkodzenia karty graficznej

Nie każdy problem z wyświetlaniem obrazu oznacza konieczność wymiany lub naprawy karty graficznej. Istnieje szereg usterek dających zbliżone objawy, które wynikają z awarii innych podzespołów:

Uszkodzenie taśmy matrycy eDP objawia się zmianą kolorów, migotaniem obrazu, pojawianiem się poziomych pasków lub całkowitym zanikiem podświetlenia wyłącznie podczas poruszania klapą laptopa. W takim przypadku karta graficzna generuje prawidłowy sygnał, lecz ulega on przerwaniu na zgięciu przewodu.

Awaria samej matrycy LCD/OLED (Liquid Crystal Display / Organic Light-Emitting Diode) charakteryzuje się obecnością stałych, pojedynczych pionowych linii o szerokości jednego piksela, plamami powstałymi w wyniku nacisku lub brakiem podświetlenia (obraz jest widoczny dopiero po mocnym doświetleniu ekranu latarką). Karta graficzna przesyła wówczas prawidłowe dane na wyjścia zewnętrzne.

Uszkodzenie pamięci RAM (Random Access Memory — pamięci operacyjnej komputera) lub jej gniazda może całkowicie zablokować procedurę POST (Power-On Self-Test — automatyczny test sprawności podzespołów wykonywany przy każdym włączeniu komputera). Laptop włącza się z czarnym ekranem, co bywa mylnie diagnozowane jako awaria układu graficznego.

Błędy systemowe i uszkodzenia rejestru po nieudanych aktualizacjach systemu Windows mogą powodować zawieszanie się grafiki i błędy sterowników, mimo że sam układ elektroniczny na płycie głównej jest w pełni sprawny.

Najczęstsze pytania dotyczące naprawy karty graficznej Gigabyte

Czy w laptopie Gigabyte można wymienić kartę graficzną na mocniejszy model?
W laptopach Gigabyte z serii AORUS, AERO, G-Series oraz starszych liniach układy graficzne są montowane w technologii BGA, co oznacza, że są trwale przylutowane do płyty głównej. Wymiana na model o wyższej wydajności nie jest możliwa ze względu na ograniczenia sekcji zasilania VRM, układu chłodzenia oraz oprogramowania układowego płyty. Wymiana uszkodzonego układu odbywa się na model fabrycznie zgodny ze specyfikacją danego urządzenia.

Czym różni się reballing BGA od wymiany układu graficznego na nowy?
Reballing BGA polega wyłącznie na wylutowaniu dotychczasowego układu, oczyszczeniu go i nałożeniu nowych kulek lutowniczych. Jeżeli uszkodzeniu uległa wewnętrzna struktura krzemowa rdzenia GPU (co stanowi zdecydowaną większość przypadków awarii termicznych), reballing daje jedynie krótkotrwały efekt. Trwałą i skuteczną naprawą jest wymiana całego układu BGA na fabrycznie nowy element.

Czy opłaca się naprawiać kartę graficzną zamiast wymieniać całą płytę główną?
Naprawa na poziomie komponentowym — poprzez wymianę uszkodzonego rdzenia GPU, pamięci VRAM lub elementów sekcji zasilania — jest ekonomicznie znacznie bardziej opłacalna niż zakup kompletnej, nowej płyty głównej, której dostępność fabryczna bywa ograniczona.

Ile kosztuje naprawa lub wymiana karty graficznej w laptopie Gigabyte?
Wycena jest zawsze indywidualna, ustalana po bezpłatnej diagnozie, zanim naprawa się zacznie. Koszt zależy od zakresu uszkodzenia, stopnia skomplikowania naprawy sekcji zasilania oraz dostępności i typu fabrycznie nowego układu BGA.

Warunki realizacji usługi door-to-door

Nasz serwis obsługuje laptopy marki Gigabyte w wygodnym i bezpiecznym modelu door-to-door, zapewniającym pełną obsługę logistyczną bez konieczności wychodzenia z domu:

Diagnoza laptopa jest bezpłatna — szczegółowa weryfikacja usterki oraz przygotowanie planu naprawy nie wiążą się z żadnymi opłatami.
Sprzęt odbieramy i zwracamy bez opłat — dojazd do klienta jest bezpłatny i realizowany bezpośrednio przez kierowcę serwisu w czasie do 1 godziny od przyjęcia zgłoszenia.
Na czas naprawy dostępny jest bezpłatny laptop zastępczy, który pozwala na swobodne kontynuowanie pracy lub nauki podczas trwania prac serwisowych.
Naprawę wykonują nasi serwisanci, nie podwykonawcy — cały proces pomiarowy, lutowanie BGA oraz testy obciążeniowe odbywają się bezpośrednio w naszym specjalistycznym laboratorium.
Doświadczenie serwisu to ponad 20 lat praktyki laboratoryjnej oraz ponad 10 000 urządzeń naprawionych w całej sieci. Większość usterek usuwamy podczas pierwszej wizyty, a w przypadku napraw wymagających zaawansowanego lutowania BGA typowa naprawa z reguły nie przekracza 3 dni.
Stosujemy wyłącznie nowe, nigdy używane i niepochodzące z odzysku układy oraz komponenty elektroniczne.
Na wykonane naprawy oraz zamontowane podzespoły udzielana jest gwarancja do 12 miesięcy. Dla każdej usługi wystawiana jest faktura.

Zgłoś naprawę i zamów bezpłatny odbiór sprzętu.

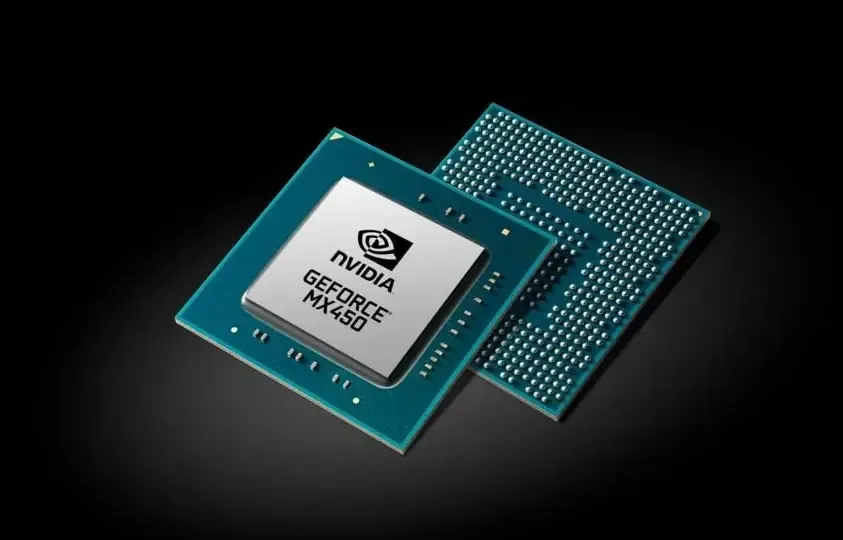

Naprawa i wymiana karty graficznej w laptopie Gigabyte
