Objawy wskazujące na krytyczne uszkodzenie płyty głównej

Krytyczna awaria płyty głównej w laptopach Gigabyte objawia się w sposób jednoznaczny, uniemożliwiając standardowe korzystanie ze sprzętu. W codziennych zgłoszeniach telefonicznych usterka ta opisywana jest najczęściej poprzez następujące symptomy:

Laptop wyłączył się gwałtownie podczas intensywnego obciążenia lub rozgrywki i od tego momentu nie wykazuje żadnych oznak zasilania.
Z wnętrza obudowy wydobył się charakterystyczny swąd spalenizny bądź widoczna była smuga dymu uchodząca przez kratki wentylacyjne układu chłodzenia.
Dioda kontrolna na zasilaczu sieciowym natychmiast gaśnie lub zaczyna miarowo pulsować w ułamku sekundy po podłączeniu wtyku do gniazda ładowania, co oznacza zadziałanie zabezpieczenia przeciwzwarciowego w ładowarce.
Urządzenie miało kontakt z cieczą (wodą, herbatą, kawą lub słodzonym napojem), po czym nastąpiło samoczynne wyłączenie i brak reakcji na włącznik.
Po wciśnięciu przycisku zasilania wentylatory uruchamiają się na maksymalnych obrotach, lecz matryca pozostaje całkowicie czarna, a diody stanu nie sygnalizują procedury POST (Power-On Self-Test — wstępnego testu podzespołów przed załadowaniem systemu operacyjnego).
Z płyty głównej po próbie włączenia dobiegają ciche, powtarzalne dźwięki cykania lub piszczenia emitowane przez przeciążone cewki indukcyjne.
Laptop po upadku lub uderzeniu w obudowę nie reaguje na zasilanie, a linia obudowy wykazuje widoczne odkształcenia mechaniczne.

Możliwe przyczyny nieopłacalności naprawy płyty głównej

Wycena i opłacalność prac serwisowych zależą od skali zniszczeń struktury elektronicznej. Przyczyny sprawiające, że naprawa przestaje być uzasadniona ekonomicznie lub technicznie, uszeregowano od najczęściej występujących do najrzadszych:

Zwarcie wielowarstwowe i zwęglenie laminatu PCB: Płyty główne w laptopach Gigabyte AORUS, AERO czy G-Series są zbudowane z laminatu PCB (wielowarstwowej płytki obwodu drukowanego), składającego się z wielu sprasowanych warstw miedzi i dielektryka. Wypalenie wewnętrznych warstw powoduje powstanie przewodzącego węgla, którego całkowite usunięcie wymaga wyfrezowania dużego fragmentu płyty, co przy gęstym upakowaniu mikroskopijnych ścieżek sygnałowych trwale narusza stabilność magistrali komunikacyjnych.
Przebicie linii wysokiego napięcia do linii niskonapięciowych: Zwarcie tranzystorów w sekcji zasilania VRM (Voltage Regulator Module — module regulatora napięcia obniżającym napięcie wejściowe) powoduje przedostanie się pełnego napięcia zasilania głównego do linii zasilających rdzenie CPU (jednostki centralnej) oraz dedykowanego GPU (procesora graficznego). Zniszczenie struktury krzemowej obu głównych układów jednocześnie generuje koszt części zamiennych przewyższający rynkową wartość sprawnego laptopa danej generacji.
Wieloogniskowa korozja elektrochemiczna po zalaniu: Długotrwały kontakt z cieczą pod napięciem prowadzi do zjawiska elektrolizy, niszczącego przelotki via (metalizowane mikroskopijne otwory łączące poszczególne warstwy płyty) oraz pola lutownicze pod układami BGA (Ball Grid Array — obudowami z matrycą kulek lutowniczych). Odbudowa kilkudziesięciu przerwanych połączeń w rejonie magistrali pamięci RAM staje się nieopłacalna wobec ryzyka dalszej, ukrytej korozji.
Mechaniczne mikropęknięcia ścieżek i zerwanie padów pod BGA: Naprężenia mechaniczne po upadku laptopa powodują pęknięcia ścieżek wewnętrznych lub zerwanie padów (pól lutowniczych na powierzchni płyty) pod procesorem, mostkiem PCH (Platform Controller Hub — kontrolerem zarządzającym komunikacją między procesorem a peryferiami) lub układem graficznym, co uniemożliwia stabilny ponowny montaż układów scalonych.
Skutki niefachowych prób lutowniczych z przeszłości: Nieumiejętne dogrzewanie płyty prowadzi do delaminacji PCB (rozwarstwienia struktury płytki drukowanej pod wpływem przegrzania) oraz stopienia złączy z tworzywa sztucznego, co dyskwalifikuje płytę z bezpiecznej eksploatacji.

Przebieg diagnozy i ocena opłacalności w serwisie

Ocena stanu technicznego płyty głównej odbywa się w warunkach laboratoryjnych i obejmuje szereg precyzyjnych procedur pomiarowych:

W pierwszej kolejności wykonywane są oględziny pod mikroskopem stereoskopowym (przyrządem optycznym zapewniającym trójwymiarowy obraz w dużym powiększeniu). Serwisant weryfikuje obecność pęknięć laminatu, śladów cieczy, utlenionych punktów lutowniczych oraz fizycznie pękniętych elementów półprzewodnikowych.

Następnie przeprowadzane są pomiary rezystancji (oporu elektrycznego) na cewkach głównych przetwornic impulsowych względem masy z wykorzystaniem multimetru cyfrowego. Pozwala to natychmiast wykryć obecność zwarć na liniach zasilania pomocniczego, linii pamięci VRAM (pamięci wideo dedykowanego układu graficznego) oraz rdzeni CPU i GPU.

W przypadku zlokalizowania zwarcia na głównej linii zasilania stosowana jest próba zwarciowa (kontrolowane podanie bezpiecznego, niskiego napięcia z zasilacza laboratoryjnego z precyzyjnym ograniczeniem prądowym). Równocześnie obraz płyty rejestrowany jest przez kamerę termowizyjną (urządzenie optoelektroniczne obrazujące rozkład temperatur na powierzchni badanych elementów), co pozwala wskazać uszkodzony komponent bez przegrzewania sąsiadujących ścieżek.

Kolejnym etapem jest sprawdzenie układu KBC (Embedded Controller — wyspecjalizowanego mikrokontrolera zarządzającego procedurą startu, ładowaniem baterii i pracą klawiatury) oraz odczyt zawartości kości pamięci flash BIOS/UEFI (pamięci przechowującej podstawowe oprogramowanie układowe) za pomocą programatora.

Na podstawie zebranych danych sporządzana jest analiza opłacalności. Jeśli koszt niezbędnych, fabrycznie nowych układów scalonych oraz nakład pracy przy rekonstrukcji ścieżek zbliżają się do rynkowej wartości całego komputera, klient otrzymuje jasną rekomendację odstąpienia od naprawy komponentowej lub propozycję wymiany całej płyty głównej.

Warianty uszkodzeń płyty głównej a granica opłacalności

W zależności od lokalizacji i charakteru usterki, naprawa płyty głównej w laptopach Gigabyte kwalifikuje się do jednej z trzech kategorii:

Uszkodzenia w pełni opłacalne (lokalne awarie sekcji zasilania): Zwarcia pojedynczych tranzystorów MOSFET (tranzystorów polowych sterujących przepływem prądu), uszkodzenia kondensatorów ceramicznych MLCC (wielowarstwowych kondensatorów filtrujących napięcia), awarie układu chargera (kontrolera ładowania baterii) lub uszkodzenia samego mikrokontrolera KBC. W tych przypadkach koszt podzespołów jest niski, a naprawa w pełni przywraca fabryczną sprawność laptopa.
Uszkodzenia graniczne (naprawy BGA w modelach wyższej klasy): Awaria dedykowanego układu graficznego NVIDIA GeForce w nowszych laptopach Gigabyte AERO lub AORUS przy zachowaniu pełnej sprawności procesora i nienaruszonym laminacie. Wymiana układu na fabrycznie nowy i wykonanie procedury reballingu BGA (lutowania układu z wykorzystaniem nowych kulek ze spoiwa lutowniczego) jest uzasadniona w sprzęcie o wysokiej wartości początkowej, natomiast staje się nieopłacalna w modelach historycznych, takich jak Gigabyte Sabre czy serie P (np. P34, P35, P55, P57) lub seriach Q, U, W oraz WA.
Uszkodzenia krytycznie nieopłacalne (rozległe zniszczenia zasilania i krzemu): Przypadki, w których nastąpiło jednoczesne wypalenie laminatu, zniszczenie rdzenia CPU, uszkodzenie dedykowanego GPU oraz korozja kontrolerów pomocniczych. Nakład pracy i koszt wielu nowych podzespołów przewyższają wówczas wartość sprawnego laptopa na rynku wtórnym.

Błędy przy próbie samodzielnej naprawy płyty głównej

Próby samodzielnego usuwania awarii elektronicznych w domowych warunkach zazwyczaj przekształcają usterkę w pełni naprawialną w stan całkowicie nieopłacalny. Do najpoważniejszych błędów należą:

Wygrzewanie płyty w piekarniku lub opalarką: Tzw. domowy reflow prowadzi do natychmiastowego stopienia gniazd z tworzywa sztucznego, wysuszenia elektrolitu w kondensatorach oraz delaminacji PCB, co bezpowrotnie niszczy wielowarstwową strukturę płyty głównej.
Ponowne włączanie zalanego laptopa po wysuszeniu: Woda lub słodkie napoje uwięzione pod układami BGA nie odparowują samoczynnie. Podłączenie zasilania wywołuje gwałtowną korozję elektrolityczną pod napięciem, prowadząc do wypalenia pól lutowniczych i zwarcia magistrali cyfrowych.
Stosowanie agresywnych środków chemicznych: Używanie zmywaczy z acetonem, octu lub alkoholi technicznych rozpuszcza soldermaskę (polimerową warstwę lakieru chroniącą miedziane ścieżki przed utlenianiem i zwarciami) oraz przyspiesza trawienie cienkich mikrościeżek sygnałowych.
Używanie lutownic transformatorowych: Brak precyzyjnej stabilizacji temperatury powoduje natychmiastowe zerwanie delikatnych padów miedzianych z powierzchni płyty, a pole elektromagnetyczne generowane przez transformator trwale uszkadza strukturę pamięci CMOS i mikrokontrolerów.

Czas trwania weryfikacji i naprawy płyty głównej

Diagnoza laboratoryjna oraz weryfikacja opłacalności realizowane są sprawnie po przyjęciu urządzenia do serwisu. Dojazd do klienta w celu bezpłatnego odebrania sprzętu następuje w czasie do 1 godziny od momentu zgłoszenia.

Typowa naprawa płyty głównej w laptopie Gigabyte z reguły nie przekracza 3 dni roboczych, co obejmuje czas niezbędny na wymianę komponentów elektronicznych oraz wielogodzinne testy stabilności pod pełnym obciążeniem syntetycznym.

W przypadku procedur takich jak czyszczenie układu chłodzenia, wymiana standardowych past termoprzewodzących i klasycznych termopadów czy przyspieszanie systemu, czas realizacji wynosi do 24 godzin (przy czym nie jest to usługa wykonywana na miejscu u klienta, lecz w odpowiednio wyposażonym laboratorium).

Co klient może zrobić sam, zanim odda sprzęt — i czego nie robić

Prawidłowe postępowanie bezpośrednio po wystąpieniu awarii pozwala uniknąć pogłębienia uszkodzeń elektronicznych:

Zalecane czynności:

Natychmiast odłączyć wtyk zasilacza sieciowego od gniazda ładowania laptopa oraz odpiąć ładowarkę z gniazdka ściennego.
Odłączyć wszelkie urządzenia peryferyjne podłączone do portów USB, HDMI, DisplayPort oraz wysunąć karty pamięci SD.
W przypadku zalania ułożyć laptopa w pozycji odwróconej, z klawiaturą skierowaną do dołu na chłonnym materiale, co zapobiega spływaniu cieczy na główną sekcję zasilania.
Zanotować dokładne okoliczności pojawienia się usterki (np. nagły skok napięcia w sieci, kontakt z cieczą, upadek).

Czynności kategorycznie odradzane:

Nie podłączać zasilacza ponownie, nawet po upływie kilku dni, w celu sprawdzenia, czy sprzęt samoczynnie powrócił do sprawności.
Nie otwierać obudowy metalowymi narzędziami bez zabezpieczenia ESD (ochrony przed wyładowaniami elektrostatycznymi), gdyż przypadkowe zwarcie śrubokrętem na płycie zasilanej z wbudowanej baterii litowo-jonowej prowadzi do natychmiastowego zniszczenia układów logicznych.
Nie potrząsać zalanym laptopem, aby nie rozprowadzić cieczy na suche obszary płyty głównej.

Kiedy objawy nie oznaczają trwałego uszkodzenia płyty głównej

Brak obrazu lub brak reakcji na przycisk zasilania nie zawsze oznacza krytyczną awarię płyty głównej. W wielu przypadkach problem leży w wymiennych podzespołach modułowych:

Uszkodzenie zewnętrznego zasilacza sieciowego lub gniazda DC: Przerwany przewód zasilający lub wyłamany pin wewnętrzny w gnieździe ładowania uniemożliwiają ładowanie baterii i start komputera, podczas gdy sama płyta główna pozostaje w pełni sprawna.
Zwarcie w module dysku SSD M.2 lub kości pamięci RAM: Awaria nośnika SSD M.2 (półprzewodnikowego dysku montowanego w złączu płyty) lub modułu pamięci SO-DIMM potrafi zablokować główną przetwornicę zasilania; po wyjęciu wadliwego modułu płyta podejmuje prawidłową pracę.
Uszkodzenie taśmy sygnałowej eDP lub samej matrycy: Przetarcie taśmy eDP (Embedded DisplayPort — elastycznej taśmy przesyłającej sygnał wideo z płyty do ekranu) skutkuje brakiem obrazu na matrycy, lecz laptop poprawnie uruchamia system w tle, co można łatwo zweryfikować poprzez podłączenie zewnętrznego monitora.
Zawieszenie mikrokontrolera KBC lub uszkodzenie wsadu BIOS: Błąd w oprogramowaniu układowym blokuje sekwencję startową, co przypomina fizyczne uszkodzenie zasilania, lecz problem ustępuje po wykonaniu twardego resetu pamięci CMOS lub przeprogramowaniu pamięci SPI Flash.

Najczęstsze pytania dotyczące opłacalności naprawy płyt głównych

Jak oceniana jest granica opłacalności naprawy płyty głównej w laptopie Gigabyte?
Po bezpłatnej diagnozie ustalany jest dokładny koszt niezbędnych, fabrycznie nowych podzespołów oraz czas pracy serwisanta. Wartość ta jest zestawiana z rynkową ceną sprawnego laptopa o analogicznych parametrach. Jeśli wydatek zbliża się do wartości sprzętu lub usterka nie daje gwarancji wieloletniej stabilności, zalecane jest odstąpienie od naprawy.
Co dzieje się z danymi zapisanymi na dysku, gdy naprawa płyty okaże się nieopłacalna?
Dysk SSD jest niezależnym podzespołem. W przypadku rezygnacji z naprawy płyty głównej wszystkie pliki, dokumenty i struktura systemu pozostają nienaruszone. Nośnik można bezpiecznie zdemontować i odczytać na innym komputerze.
Czy serwis montuje układy scalone pochodzące z demontażu innych uszkodzonych płyt?
Nie. Do wszystkich napraw wykorzystywane są wyłącznie nowe komponenty, nigdy elementy używane lub pochodzące z odzysku, co zapewnia pełną zgodność z parametrami fabrycznymi producenta.
Czy po rezygnacji z naprawy z powodu jej nieopłacalności ponosi się opłaty za diagnozę lub zwrot sprzętu?
Nie. W modelu door-to-door diagnoza laptopa jest bezpłatna, a sprzęt odbieramy i zwracamy bez opłat, niezależnie od ostatecznej decyzji dotyczącej realizacji naprawy.
Czy do weryfikacji uszkodzenia płyty głównej konieczne jest podanie hasła do systemu?
Domyślnie pracujemy bez hasła klienta. Do weryfikacji sprzętowej sekcji zasilania oraz testów magistrali wykorzystywane jest niezależne oprogramowanie diagnostyczne uruchamiane z zewnętrznych nośników serwisowych.

Warunki realizacji usługi i bezpieczeństwo sprzętu

Obsługa serwisowa laptopów Gigabyte AORUS, AERO, G-Series oraz pozostałych serii realizowana jest w całości w bezpiecznym modelu door-to-door. Sprzęt odbieramy i zwracamy bez opłat za pośrednictwem kierowcy serwisu, a dojazd do klienta następuje w czasie do 1 godziny.

Diagnoza laptopa jest bezpłatna. Wycena jest zawsze indywidualna, ustalana po przeprowadzeniu szczegółowych pomiarów laboratoryjnych, zanim naprawa się zacznie. W przypadku laptopa odebranego w procedurze door-to-door, jeśli naprawa nie zostanie wykonana, klient nie ponosi żadnych kosztów.

Na czas trwania procedur serwisowych dostępny jest bezpłatny laptop zastępczy, co pozwala zachować pełną ciągłość pracy lub nauki. Wszystkie czynności wykonują nasi serwisanci, nie podwykonawcy, wykorzystując profesjonalną aparaturę pomiarową i stacje lutownicze.

Na wykonane naprawy oraz zamontowane nowe podzespoły udzielana jest gwarancja do 12 miesięcy. Nasze doświadczenie to ponad 20 lat w branży oraz ponad 10 000 urządzeń naprawionych w całej sieci. W codziennej praktyce większość usterek usuwamy podczas pierwszej wizyty.

Do każdego zlecenia wystawiana jest faktura, także dla osób prywatnych. Zamów bezpłatny odbiór, aby uzyskać profesjonalną ekspertyzę i rzetelną ocenę opłacalności naprawy laptopa Gigabyte.

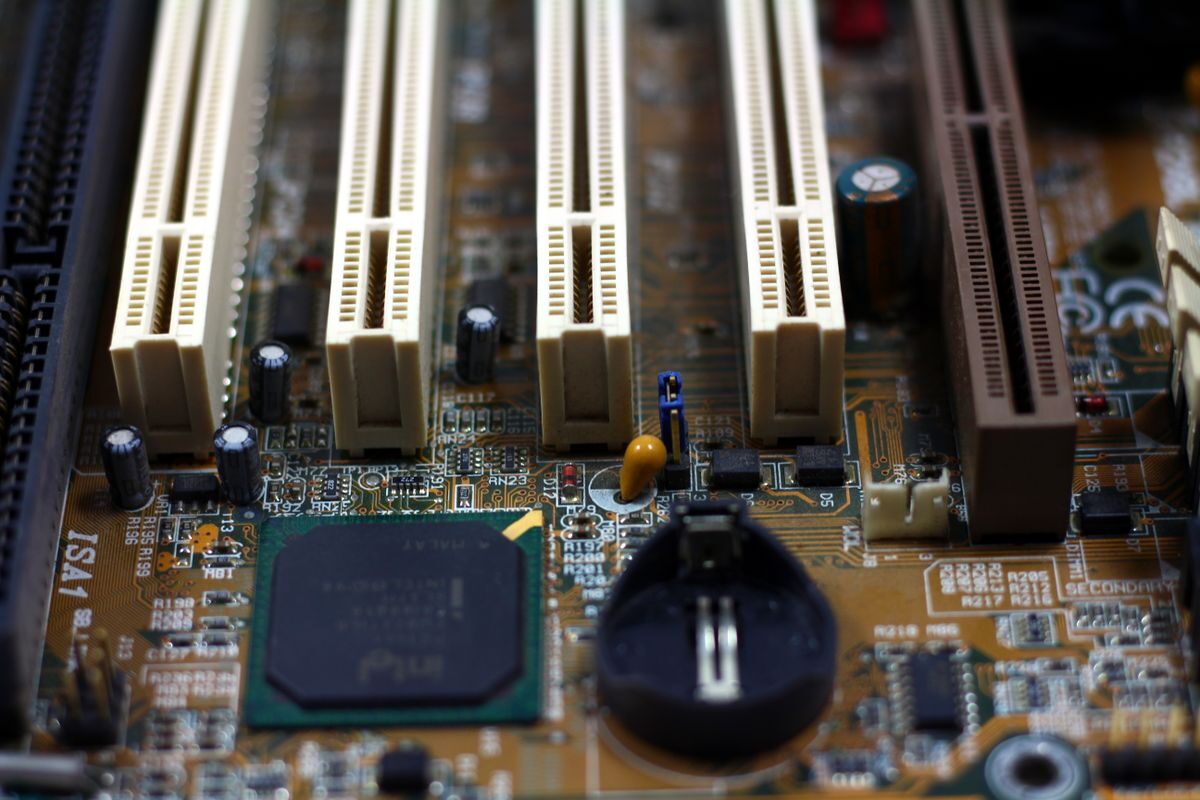

Kiedy naprawa płyty głównej się nie opłaca
