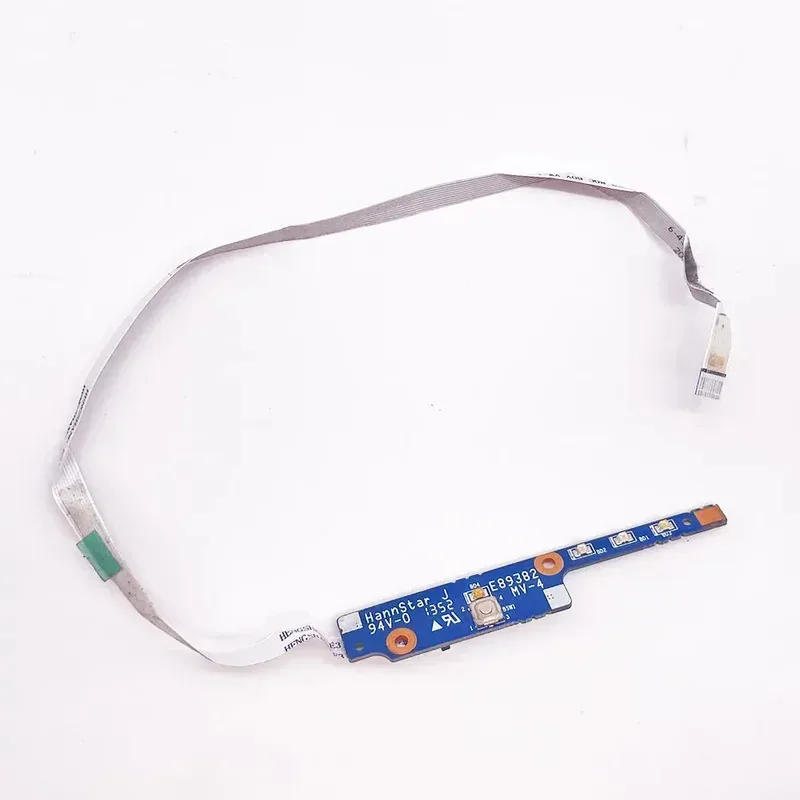

Objaw usterki — zachowanie laptopa Gigabyte podczas próby uruchomienia

Wciśnięcie przycisku włącznika w laptopie Gigabyte (w tym w modelach z gamingowych serii AORUS, twórczych AERO, wszechstronnych G-Series, a także w starszych konstrukcjach z serii Sabre, P-Series, Q-Series czy U-Series) wywołuje natychmiastową, lecz bardzo krótką reakcję. Dioda zasilania (dioda LED, czyli element półprzewodnikowy emitujący światło i sygnalizujący stan pracy urządzenia) zapala się na ułamek sekundy, miga jednokrotnie lub kilkukrotnie w określonym kolorze, po czym natychmiast gaśnie, a cały sprzęt całkowicie się wyłącza.

Opisując to zjawisko podczas rozmowy telefonicznej, użytkownicy najczęściej wskazują, że komputer sprawia wrażenie, jakby chciał wystartować, lecz coś natychmiast odcinało w nim prąd. Wentylatory układu chłodzenia (wirniki odpowiedzialne za wymuszony przepływ powietrza przez radiatory) wykonują jedynie minimalny ruch, tak zwane drgnięcie wirnika, albo nie poruszają się wcale. Ekran (matryca LCD, czyli ciekłokrystaliczny panel wyświetlający obraz) nie zdąży nawet wygenerować podświetlenia tła. W niektórych przypadkach laptop samoczynnie ponawia tę próbę w nieskończoność, wpadając w tak zwaną pętlę restartów (cykliczne, automatyczne próby ponownego uruchomienia bez ingerencji człowieka), czemu towarzyszy rytmiczne rozbłyskiwanie i gaśnięcie diody kontrolnej.

Możliwe przyczyny usterki w obwodach zasilania

Objaw ten wynika niemal zawsze z zadziałania wewnętrznych obwodów ochronnych płyty głównej (wielowarstwowej płytki drukowanej integrującej wszystkie kluczowe podzespoły komputera). Uszkodzenia wywołujące takie zachowanie można uszeregować od najczęściej spotykanych do rzadszych:

Zwarcie w głównej linii zasilania (linia B+ / 19V): Główna szyna zasilająca rozprowadza napięcie pobierane z zasilacza sieciowego po całej płycie głównej. Najczęstszą przyczyną jest przebicie miniaturowego kondensatora ceramicznego MLCC (wielowarstwowego elementu filtrującego napięcie i montowanego powierzchniowo) lub uszkodzenie tranzystora MOSFET (półprzewodnikowego klucza elektronicznego załączającego i odcinającego dopływ prądu do poszczególnych sekcji).
Uszkodzenie lub zablokowanie układu KBC: KBC (Embedded Controller / kontroler wbudowany) to wyspecjalizowany mikrokontroler jednoukładowy odpowiedzialny za nadzorowanie sekwencji startowej, komunikację z przyciskiem zasilania, kontrolę temperatur oraz sterowanie ładowaniem. Brak sygnału gotowości z tego układu natychmiast przerywa procedurę włączania.
Błąd lub uszkodzenie wsadu pamięci BIOS/UEFI: BIOS/UEFI (podstawowe oprogramowanie układowe zapisane w nieulotnej pamięci scalonej SPI Flash) odpowiada za zainicjowanie procedury POST (Power-On Self-Test — wstępnego testu sprawności podzespołów). Uszkodzenie zawartości tej pamięci w wyniku nieudanej aktualizacji lub zakłóceń elektrycznych powoduje zawieszenie sekwencji startu i wyłączenie zasilania.
Zwarcie w sekcji zasilania procesora (CPU) lub karty graficznej (GPU): W wydajnych laptopach Gigabyte AORUS czy AERO sekcja VRM (moduł regulacji napięcia przetwarzający prąd na niskie napięcie o wysokim natężeniu dla rdzeni obliczeniowych) pracuje pod ogromnym obciążeniem. Uszkodzenie jednej z faz zasilania skutkuje natychmiastowym odcięciem prądu przez sterownik przetwornicy wielofazowej.
Awaria układu chargera: Układ scalony chargera (kontroler zarządzania energią sterujący pracą przetwornicy ładowania akumulatora i detekcją obecności zasilacza) w przypadku wewnętrznego uszkodzenia blokuje załączenie głównych kluczy wejściowych.
Uszkodzenie pamięci operacyjnej RAM lub gniazda SO-DIMM: Zwarcie na linii zasilania pamięci operacyjnej (modułów RAM SO-DIMM montowanych w gniazdach płyty) lub obecność zanieczyszczeń w samym slocie uniemożliwia stabilizację napięcia zasilającego magistralę danych.

Przebieg profesjonalnej diagnozy i naprawy płyty głównej

Naprawa płyty głównej wykazującej objaw migania diody i wyłączania wymaga zastosowania zaawansowanych procedur pomiarowych oraz specjalistycznej aparatury laboratoryjnej. Przebieg prac w serwisie obejmuje następujące etapy:

Podłączenie do zasilacza laboratoryjnego: Zasilacz laboratoryjny (precyzyjne urządzenie zasilające z płynną regulacją napięcia i ogranicznikiem prądowym) pozwala na dokładny pomiar poboru prądu w stanie czuwania S5 (stanie wyłączenia urządzenia z aktywnym jedynie zasilaniem pomocniczym) oraz w ułamku sekundy po wciśnięciu włącznika.
Pomiary rezystancji na cewkach przetwornic: Za pomocą multimetru cyfrowego (przyrządu mierzącego parametry elektryczne) wykonuje się pomiary rezystancji (oporu elektrycznego) względem punktu masy na wszystkich głównych cewkach indukcyjnych (dławikach filtrujących napięcia zasilające gałęzi 3.3V, 5V, 1.05V, sekcji RAM, CPU i GPU). Zbyt niska wartość wskazuje gałąź, w której wystąpiło zwarcie.
Wykonanie próby zwarciowej z wykorzystaniem termowizji: Próba zwarciowa polega na kontrolowanym doprowadzeniu bezpiecznego, niskiego napięcia o ograniczonym prądzie bezpośrednio do uszkodzonej gałęzi. Płyta główna obserwowana jest w tym czasie za pomocą kamery termowizyjnej (urządzenia optoelektronicznego rejestrującego promieniowanie podczerwone), co pozwala bezbłędnie zlokalizować nagrzewający się uszkodzony element elektroniczny.
Wymiana uszkodzonych podzespołów SMD i BGA: Uszkodzone elementy SMD (miniaturowe komponenty montowane powierzchniowo) są precyzyjnie wylutowywane i wymieniane przy użyciu lutownicy mikrogrotowej oraz stacji na gorące powietrze (hot-air — stacji lutowniczej wykorzystującej regulowany strumień gorącego powietrza). W przypadku uszkodzeń układów scalonych w obudowach BGA (układów z wyprowadzeniami w postaci siatki mikrokulek ze stopu lutowniczego pod spodem obudowy) stosuje się specjalistyczne stacje lutownicze do montażu BGA.
Programowanie pamięci SPI Flash: Przy usterkach oprogramowania układowego kość pamięci jest programowana na nowo za pomocą zewnętrznego programatora pamięci SPI Flash. Procedura obejmuje odtworzenie unikalnego bloku DMI (obszaru zawierającego numery seryjne i licencje producenta) oraz wyczyszczenie regionu ME (Management Engine — autonomicznego podsystemu zarządzającego zintegrowanego w platformach procesorowych Intel).
Wymiana materiałów termoprzewodzących: Po usunięciu usterki elektronicznej aplikowane są nowe pasty termoprzewodzące (plastyczne substancje redukujące opór cieplny na styku rdzenia z radiatorem) oraz nowe termopady (sprężyste podkładki odprowadzające ciepło z sekcji zasilania).
Pomiary oscyloskopowe i testy obciążeniowe: Sprawność torów zasilania weryfikuje się oscyloskopem cyfrowym (urządzeniem obrazującym przebiegi napięcia w czasie), sprawdzając brak tętnień napięcia pod obciążeniem w dedykowanych programach testowych.

Warianty problemu i ich znaczenie diagnostyczne

Miganie diody zasilania w laptopach Gigabyte może przybierać różne formy, z których każda wskazuje na inny etap przerwania sekwencji startowej:

Pojedyncze mignięcie i natychmiastowe odcięcie zasilania: Jest to klasyczny objaw zadziałania obwodu OCP (Over Current Protection — zabezpieczenia nadprądowego). W momencie otwarcia kluczy zasilających prąd przekracza dopuszczalny próg z powodu twardego zwarcia do masy, a sterownik zasilania odcina napięcie w czasie kilkunastu mikrosekund, aby zapobiec pożarowi laminatu.
Cykliczne restarty (pętla zasilania): Płyta podejmuje próbę uruchomienia, podnosi napięcia główne, lecz na jednym z kolejnych etapów nie otrzymuje sygnału Power Good (sygnału logicznego potwierdzającego prawidłowy poziom wygenerowanego napięcia z danej przetwornicy). Układ KBC resetuje sekwencję i ponawia próbę od początku.
Sekwencje kodowe diody LED: W wielu modelach Gigabyte kontroler KBC generuje kody błędów za pomocą określonej liczby mignięć w kolorze pomarańczowym, niebieskim lub białym. Sekwencja taka może precyzyjnie informować o braku wykrycia pamięci RAM, błędzie magistrali I2C/SMBus (dwuprzewodowej szyny komunikacji cyfrowej między układami płyty) lub awarii zasilania procesora.
Wyłączanie zależne od źródła zasilania: Laptop wyłącza się z miganiem diody wyłącznie przy pracy na samej baterii lub wyłącznie przy podłączonym zasilaczu sieciowym. Wskazuje to na uszkodzenie podwójnych kluczy przełączających zasilanie lub usterkę w obwodzie BMS (Battery Management System — układzie elektronicznym wewnątrz baterii nadzorującym napięcia pojedynczych ogniw).

Błędy popełniane podczas prób samodzielnej naprawy

Próby usunięcia tej usterki domowymi metodami bardzo często prowadzą do powiększenia skali zniszczeń, a w skrajnych wypadkach do całkowitej dyskwalifikacji płyty głównej z możliwości naprawy. Do najczęstszych błędów należą:

Uporczywe, wielokrotne włączanie sprzętu: Wielokrotne naciskanie przycisku zasilania w stanie zwarcia powoduje przepływ prądu przez uszkodzone struktury półprzewodników, co prowadzi do wypalenia laminatu PCB (wielowarstwowej płytki obwodu drukowanego). Zwęglenie włókna szklanego i wewnętrznych warstw miedzi jest w wielu wypadkach nienaprawialne.
Stosowanie nieoryginalnych lub uniwersalnych zasilaczy: Podłączanie zasilaczy o niedopasowanym napięciu, niewłaściwej polaryzacji wtyku lub zasilaczy uniwersalnych z tanimi regulatorami impulsowymi generuje szpilki napięciowe, które przebijają układy wejściowe i niszczą kontroler KBC.
Próby wygrzewania płyty głównej suszarkami lub opalarkami: Amatorskie podgrzewanie elektroniki strumieniem niekontrolowanego gorącego powietrza powoduje pękanie struktur krzemowych wewnątrz układów BGA, degradację połączeń lutowanych, a także stopienie plastikowych gniazd i złączy taśm sygnałowych.
Demontaż obudowy przy podłączonym akumulatorze: Prace montażowe wykonywane metalowymi narzędziami bez wcześniejszego fizycznego odpięcia wtyku baterii głównej prowadzą do przypadkowego zwarcia. Na płycie głównej stale obecne jest napięcie czuwania, a dotknięcie wkrętakiem nóżek układu scalonego natychmiast niszczy delikatne linie danych procesora.
Wgrywanie niesprawdzonych wsadów BIOS z internetu: Próby samodzielnego programowania pamięci nieodpowiednimi plikami binarnymi pozbawiają płytę unikalnych kluczy konfiguracyjnych i uniemożliwiają poprawną inicjalizację mostka systemowego.

Czas trwania diagnozy i naprawy

Czas realizacji usługi zależy od stopnia skomplikowania usterki elektronicznej i liczby uszkodzonych elementów w torze zasilania:

Dojazd do klienta w celu bezpłatnego odebrania sprzętu następuje w czasie do 1 godziny od momentu przyjęcia zgłoszenia.
Typowa naprawa płyty głównej na poziomie komponentów z reguły nie przekracza 3 dni, co obejmuje pełną diagnostykę laboratoryjną, wymianę elementów, programowanie układów oraz testy stabilności.
W przypadku, gdy naprawie towarzyszy przyspieszanie działania lub kompleksowe czyszczenie i konserwacja układu chłodzenia, czas wykonania tych czynności wynosi do 24 godzin (należy zaznaczyć, że nie jest to usługa realizowana na miejscu u klienta, lecz na specjalistycznym stanowisku serwisowym).

Czynności, które można wykonać samodzielnie i działania niezalecane

Przed przekazaniem laptopa Gigabyte do serwisu można przeprowadzić kilka bezpiecznych czynności weryfikacyjnych, które nie niosą ryzyka uszkodzenia elektroniki:

Twardy reset zasilania (hard reset): Należy odłączyć zasilacz sieciowy, odpiąć wszystkie urządzenia peryferyjne podłączone do portów USB oraz przewody wideo, a następnie wcisnąć i przytrzymać przycisk włącznika przez 30 sekund. Pozwala to na całkowite rozładowanie ładunków resztkowych zgromadzonych w kondensatorach filtrujących i zresetowanie rejestrów kontrolera KBC.
Oględziny złącza zasilania: Warto sprawdzić stan gniazda DC-IN (gniazda zasilania prądem stałym w obudowie) oraz wtyczki zasilacza pod kątem uszkodzeń mechanicznych, wygięcia wewnętrznego pinu centralnego lub widocznych śladów przypalenia.
Weryfikacja modułów RAM (w modelach z klapą serwisową): Jeśli konstrukcja laptopa pozwala na łatwy dostęp do pamięci bez rozbierania obudowy, można przy odłączonym zasilaniu i wyjętej baterii wyjąć moduły RAM, oczyścić ich złocone styki alkoholem izopropylowym (specjalistycznym alkoholem o wysokiej czystości stosowanym w elektronice) i zamontować je ponownie w gniazdach.

Czynności, których należy bezwzględnie unikać:

Nie wolno podłączać urządzenia do prądu, jeśli z wnętrza obudowy wydobywa się zapach spalenizny.
Nie należy wywierać nacisku mechanicznego na obudowę w okolicach klawiatury lub procesora w celu wymuszenia kontaktu styków.
Nie wolno rozkręcać modułu chłodzenia bez posiadania odpowiednich, fabrycznie nowych materiałów termoprzewodzących.

Kiedy miganie diody oznacza inny rodzaj awarii

Warto odróżnić opisywaną usterkę zwarciową od innych, zbliżonych zachowań komputera, które mają odmienne podłoże techniczne:

Dioda świeci ciągle, wentylatory pracują, lecz brak obrazu: Jeśli dioda zasilania nie gaśnie po ułamku sekundy, a laptop pozostaje włączony z czarnym ekranem, problem nie dotyczy zwarcia w głównej linii zasilania, lecz braku przejścia procedury POST, awarii matrycy, uszkodzenia taśmy eDP (embedded DisplayPort — cyfrowej taśmy sygnałowej łączącej płytę z ekranem) lub uszkodzenia układu graficznego GPU.
Wyłączanie się komputera po kilku minutach pracy pod obciążeniem: Jeśli laptop uruchamia się poprawnie, ładuje system operacyjny, a wyłącza się dopiero podczas grania lub renderowania wideo, przyczyną jest zadziałanie zabezpieczenia OTP (Over Temperature Protection — zabezpieczenia termicznego chroniącego przed przegrzaniem) wywołane zanieczyszczeniem radiatorów lub degradacją past termoprzewodzących.
Pulsowanie diody w trybie uśpienia: Powolne, płynne rozjaśnianie i ściemnianie diody oznacza, że laptop wszedł w stan uśpienia lub tryb Modern Standby (nowoczesny tryb gotowości z podtrzymaniem połączenia sieciowego) i nie może się wybudzić z powodu błędu sterownika interfejsu ACPI (zaawansowanego interfejsu konfiguracji i zarządzania zasilaniem w systemie operacyjnym).
Wyłączanie wyłącznie po odłączeniu kabla sieciowego: Natychmiastowe gaśnięcie sprzętu w momencie wyjęcia wtyczki zasilacza przy stabilnej pracy na kablu oznacza całkowite zużycie ogniw akumulatora lub zablokowanie układu BMS, a nie usterkę sekcji zasilania na płycie głównej.

Najczęstsze pytania dotyczące wyłączania się laptopa z migającą diodą

Czy miganie diody i wyłączanie oznacza konieczność wymiany całej płyty głównej?
Nie, w znakomitej większości przypadków wymiana całej płyty głównej nie jest konieczna. Naprawa realizowana jest na poziomie pojedynczych komponentów elektronicznych poprzez wymianę uszkodzonych tranzystorów, kondensatorów, kontrolerów przetwornic lub układów KBC, co pozwala zachować oryginalną płytę główną.
Czy w trakcie wystąpienia tej awarii pliki na dysku SSD są bezpieczne?
Tak, nośnik danych SSD M.2 NVMe (półprzewodnikowy dysk montowany w złączu M.2 korzystający z szybkiej magistrali PCI Express) posiada własne, niezależne obwody zabezpieczające. Zwarcie w sekcji zasilania płyty głównej niemal nigdy nie uszkadza komórek pamięci flash na dysku, dzięki czemu wszystkie dane użytkownika pozostają nienaruszone.
Dlaczego zabezpieczenie odcina zasilanie tak gwałtownie, w ułamku sekundy?
Układy scalone sterujące przetwornicami napięcia posiadają wbudowane komparatory analogowe monitorujące spadek napięcia na rezystorach pomiarowych. Gdy prąd przekracza bezpieczną wartość progową, tranzystory kluczujące są zamykane w czasie kilkunastu mikrosekund. Zapobiega to stopieniu ścieżek na płycie i trwałemu uszkodzeniu drogich układów scalonych.
Czy do wykonania diagnozy i naprawy płyty głównej potrzebne jest hasło do systemu Windows?
Domyślnie serwis pracuje bez hasła klienta. Całość prac diagnostycznych i naprawczych na płycie głównej odbywa się na poziomie czysto sprzętowym przy użyciu zasilaczy laboratoryjnych, multimetrów i oprogramowania diagnostycznego uruchamianego z zewnętrznych nośników testowych. Prośba o hasło może pojawić się jedynie wtedy, gdy konieczna jest weryfikacja dedykowanych sterowników w zainstalowanym systemie, przy czym cel takiego działania jest zawsze jasno wyjaśniany.

Warunki realizacji naprawy i gwarancja

Wszystkie usługi realizowane są w wygodnym modelu door-to-door, bez konieczności wychodzenia z domu czy biura:

Diagnoza laptopa jest bezpłatna.
Sprzęt odbieramy i zwracamy bez opłat bezpośrednio pod wskazanym adresem.
Dojazd do klienta jest bezpłatny i realizowany w czasie do 1 godziny.
Na czas naprawy dostępny jest bezpłatny laptop zastępczy, co pozwala na nieprzerwaną pracę lub naukę podczas oczekiwania na naprawę własnego urządzenia.
Naprawę wykonują nasi serwisanci, nie podwykonawcy. Zespół posiada doświadczenie ponad 20 lat w naprawie zaawansowanej elektroniki komputerowej, a łączna liczba zrealizowanych napraw w całej sieci wynosi ponad 10 000 urządzeń.
Większość usterek usuwamy podczas pierwszej wizyty, w ramach wstępnej weryfikacji i kwalifikacji sprzętu.
Na wykonane naprawy oraz zamontowane elementy elektroniczne udzielana jest gwarancja do 12 miesięcy. W procesie naprawczym montowane są wyłącznie nowe, nigdy używane podzespoły.
Wycena jest zawsze indywidualna, ustalana po bezpłatnej diagnozie, zanim naprawa się zacznie; koszt zależy od zakresu uszkodzenia i dostępności części. Faktura jest wystawiana zawsze, także dla osoby prywatnej.

W przypadku zaobserwowania migania diody zasilania i natychmiastowego wyłączania się laptopa Gigabyte zaleca się odłączenie źródła prądu. Zamów bezpłatny odbiór sprzętu do diagnozy.
