Objawy uszkodzenia styków baterii CMOS i nieprawidłowego stanu BIOS w laptopie Gigabyte
Nieprawidłowe działanie obwodu podtrzymania zasilania pamięci konfiguracyjnej oraz błędy oprogramowania układowego w laptopach marki Gigabyte, w tym w modelach z serii AORUS, AERO, G-Series (Gigabyte G5, G7) oraz w konstrukcjach historycznych takich jak Sabre, P-Series, Q-Series, U-Series, W-Series i WA-Series, objawiają się w bardzo specyficzny sposób. Najbardziej zauważalnym symptomem jest powtarzające się resetowanie zegara systemowego oraz daty. Po każdym odłączeniu zasilacza sieciowego lub po wyczerpaniu energii w głównym akumulatorze, system operacyjny po ponownym włączeniu powraca do daty fabrycznej, na przykład pierwszego dnia roku kompilacji oprogramowania układowego. Skutkuje to natychmiastowymi problemami z ładowaniem stron internetowych z powodu błędów certyfikatów bezpieczeństwa SSL (Secure Sockets Layer — protokół szyfrowania połączeń sieciowych).
Kolejnym typowym objawem jest zatrzymywanie procedury rozruchowej na etapie autotestu i wyświetlanie komunikatów tekstowych na czarnym tle. Pojawiają się wówczas ostrzeżenia takie jak CMOS Checksum Bad (błąd sumy kontrolnej pamięci CMOS, oznaczający uszkodzenie lub utratę zapisanych parametrów konfiguracyjnych), CMOS Battery Low (informacja o zbyt niskim napięciu w obwodzie zegara czasu rzeczywistego) lub komunikat informujący o samoczynnym załadowaniu wartości domyślnych (Default settings loaded). W laptopach Gigabyte usterka ta prowadzi również do gubienia kolejności bootowania (sekwencji przeszukiwania nośników danych w poszukiwaniu sektora startowego). Komputer po włączeniu nie wykrywa dysku SSD i zamiast ładować system Windows, wchodzi bezpośrednio do menu konfiguracyjnego UEFI (Unified Extensible Firmware Interface — nowoczesny standard oprogramowania układowego pośredniczącego między sprzętem a systemem operacyjnym).
W gamingowych modelach AORUS oraz profesjonalnych AERO uszkodzenie styków lub zawieszenie rejestrów pamięci BIOS wywołuje zjawisko bootloopa (zapętlenia procedury uruchamiania). Urządzenie włącza podświetlenie klawiatury i rozpędza wentylatory, po czym po kilku sekundach wyłącza się i automatycznie podejmuje kolejną, nieskuteczną próbę startu. Obserwuje się również długi czas tak zwanego zimnego startu (cold boot delay), gdzie po podłączeniu zasilania laptop potrzebuje kilkudziesięciu sekund na zainicjowanie procedury POST (Power-On Self-Test — automatyczny test diagnostyczny podzespołów wykonywany przez płytę główną przed uruchomieniem systemu), mrugając diodami stanu bez wyświetlania obrazu na matrycy.
Możliwe przyczyny problemów ze stykami baterii i pamięcią BIOS
Usterki związane z brakiem podtrzymania zasilania pamięci CMOS (Complementary Metal-Oxide-Semiconductor — energooszczędna pamięć nieulotna przechowująca podstawowe parametry płyty głównej) oraz błędami BIOS wynikają z czynników mechanicznych, elektrycznych lub programowych. Źródła problemu układają się w następującej kolejności, od najczęstszych do rzadziej spotykanych:

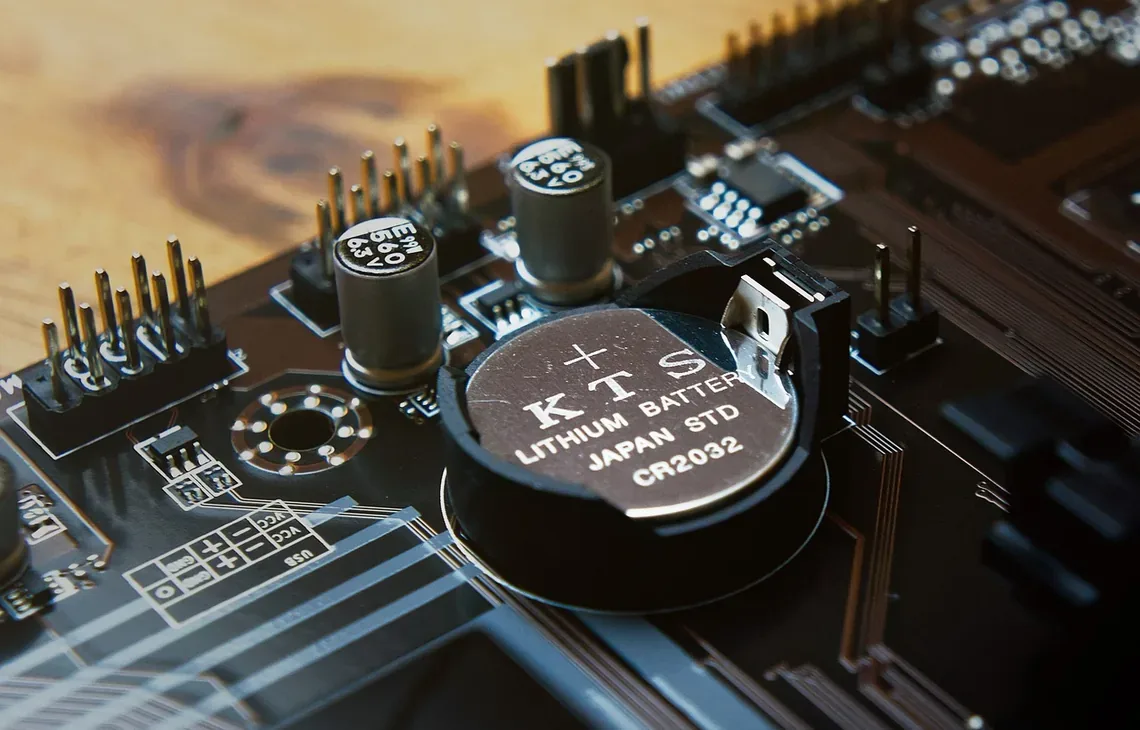

- Mechaniczne pęknięcie lub naderwanie padów lutowniczych gniazda baterii — luty mocujące koszyk baterii pastylkowej do laminatu płyty głównej ulegają pęknięciom na skutek naprężeń termicznych, uderzeń lub nieumiejętnego wyjmowania baterii. Pady lutownicze (miedziane punkty kontaktowe na powierzchni płyty głównej) mogą ulec oderwaniu od ścieżek sygnałowych.
- Odkształcenie i zmęczenie materiału blaszek stykowych — w gniazdach montowanych powierzchniowo w technologii SMD (Surface Mount Device — montaż elementów bezpośrednio na powierzchni płytki drukowanej) sprężyste blaszki dociskające biegun dodatni i ujemny baterii tracą sprężystość lub zostają wygięte, co przerywa ciągłość obwodu elektrycznego.
- Utlenienie i korozja powierzchni styków — na skutek wilgoci lub mikroskopijnych wycieków elektrolitu ze zużytych ogniw na metalowych stykach odkłada się warstwa tlenków, która tworzy barierę rezystancyjną i uniemożliwia przepływ prądu o bardzo niskim natężeniu.
- Uszkodzenie miniaturowego złącza przewodowego JST — w modelach, w których bateria CMOS jest zamknięta w koszulce termokurczliwej i połączona kablem z płytą główną, dochodzi do pęknięcia pinów wewnątrz miniaturowego gniazda lub przerwania cienkich przewodów miedzianych tuż przy wtyczce.
- Awaria elementów dyskretnych w obwodzie zasilania RTC — uszkodzenie podwójnej diody Schottky’ego (element półprzewodnikowy przełączający zasilanie zegara między baterią pastylkową a główną przetwornicą laptopa) lub zwarcie w ceramicznych kondensatorach filtrujących na linii zasilania zegara RTC (Real-Time Clock — niezależny zegar czasu rzeczywistego).
- Wyczerpanie pojemności ogniwa litowego — spadek napięcia baterii pastylkowej CR2032 lub ML1220 poniżej wartości progowej 2,8 V uniemożliwia prawidłowe zasilenie układu rejestrów CMOS.
- Uszkodzenie integralności wsadu w kości SPI Flash — logiczne uszkodzenie kodu oprogramowania zapisanego w kości SPI Flash (Serial Peripheral Interface Flash — pamięć półprzewodnikowa przechowująca właściwy program BIOS) wywołane błędnym zapisem zmiennych w pamięci NVRAM (Non-Volatile Random-Access Memory — pamięć przechowująca zmienne konfiguracyjne systemu).
Przebieg diagnozy i naprawy styków baterii oraz resetowania BIOS
Proces naprawy rozpoczyna się od demontażu obudowy laptopa Gigabyte w warunkach chronionych przed ESD (Electrostatic Discharge — wyładowanie elektrostatyczne groźne dla układów scalonych). Następnie przeprowadzana jest diagnostyka pomiarowa obwodu zasilania RTC. Za pomocą multimetru cyfrowego serwisant mierzy napięcie bezpośrednio na ogniwie pod obciążeniem oraz weryfikuje obecność napięcia na linii RTC_VCC dochodzącej do mostka PCH (Platform Controller Hub — chipset zarządzający komunikacją magistrali systemowych) lub procesora ze zintegrowanym chipsetem SoC (System on a Chip — układ scalony integrujący procesor, układ graficzny i kontroler mostka w jednej strukturze).
Kolejnym etapem jest kontrola optyczna gniazda baterii pod mikroskopem stereoskopowym (urządzenie optyczne dające trójwymiarowy obraz w dużym powiększeniu do precyzyjnych prac mikrolutowniczych). Weryfikowana jest struktura spoiwa lutowniczego pod kątem mikropęknięć oraz stan laminatu PCB (Printed Circuit Board — płytka obwodu drukowanego, stanowiąca bazę płyty głównej).
W przypadku stwierdzenia uszkodzenia mechanicznego gniazda lub złącza, wykonywana jest naprawa mikrolutownicza. Uszkodzony koszyk baterii jest wylutowywany przy użyciu stacji lutowniczej na gorące powietrze (hot air — lutowanie precyzyjnym strumieniem podgrzanego powietrza) z zastosowaniem odpowiedniego topnika (preparat chemiczny oczyszczający lutowane powierzchnie i zapobiegający utlenianiu spoiwa). Jeśli doszło do wyrwania punktów lutowniczych, serwisanci odbudowują przerwane ścieżki za pomocą cienkich przewodów miedzianych w emalii poliuretanowej i zabezpieczają naprawione miejsce utwardzaną promieniami UV maską lutowniczą (polimerowa powłoka ochronna na laminacie). Następnie wlutowywane jest fabrycznie nowe gniazdo SMD lub nowe gniazdo przewodowe.
Gdy problem wynika z zawieszenia rejestrów konfiguracyjnych, wykonywana jest procedura sprzętowego resetowania pamięci CMOS i NVRAM. Polega ona na całkowitym odcięciu wszystkich źródeł zasilania, a następnie kontrolowanym rozładowaniu ładunków pojemnościowych w obwodzie zegara RTC poprzez zwarcie dedykowanych punktów pomiarowych na płycie głównej zgodnie z dokumentacją serwisową boardview (cyfrowy schemat rozmieszczenia elementów i połączeń na płycie głównej). Jeśli oprogramowanie układowe uległo trwałemu uszkodzeniu, kość SPI Flash jest wylutowywana i programowana w programatorze zewnętrznym czystym, fabrycznym wsadem z wyczyszczonym regionem ME/TXE (Intel Management Engine / Trusted Execution Engine — autonomiczny podsystem procesora odpowiedzialny za wstępną konfigurację platformy).
Po zakończeniu prac montażowych laptop przechodzi rygorystyczne testy podtrzymania zasilania. Urządzenie jest odłączane od zasilacza i akumulatora głównego na określony czas, po czym weryfikowana jest poprawność zachowania ustawień daty, profili wentylatorów w Gigabyte Control Center oraz konfiguracji urządzeń rozruchowych.
Warianty usterki i specyfika konstrukcyjna laptopów Gigabyte
Konstrukcje laptopów Gigabyte różnią się architekturą obwodu podtrzymania zasilania w zależności od generacji i przeznaczenia urządzenia:
- Wariant z gniazdem pastylkowym SMD na rewersie płyty głównej — występuje w wielu modelach AORUS 15 i AORUS 17. Gniazdo baterii CR2032 lub ML1220 jest wlutowane bezpośrednio na spodniej stronie płyty głównej, często pod modułem układu chłodzenia lub w pobliżu slotów pamięci RAM. Wymiana baterii lub naprawa styków w tym wariancie wymaga pełnego demontażu płyty głównej z kadłubka.
- Wariant z baterią w osłonie termokurczliwej na przewodzie — stosowany w seriach Gigabyte G5, G7, modelach Sabre 15/17 oraz seriach P-Series i WA-Series. Bateria jest umieszczona w dedykowanym zagłębieniu obudowy i połączona z płytą dwupinowym mikrozłączem. Najczęstszym uszkodzeniem jest tu wyrwanie delikatnego gniazda z laminatu podczas prób demontażu wtyczki lub pęknięcie przewodów wewnątrz izolacji.
- Wariant bez dedykowanej baterii CMOS (zasilanie z akumulatora głównego) — obecny w nowszych, ultracienkich laptopach z serii AERO 15 OLED, AERO 16 oraz AERO 17. W tych konstrukcjach podtrzymanie zegara RTC i pamięci CMOS jest realizowane bezpośrednio z głównego akumulatora litowo-polimerowego poprzez przetwornicę pomocniczą Always-On (układ zasilania działający nieprzerwanie w stanie uśpienia i wyłączenia). Uszkodzenie styków w tym przypadku dotyczy złącza baterii głównej lub elementów kluczujących na płycie.
- Wariant uszkodzenia logicznego po błędnej modyfikacji parametrów — sytuacja, w której styki baterii są sprawne, lecz użytkownik aktywował niekompatybilne parametry pracy pamięci RAM w profilu XMP (Extreme Memory Profile — technologia zaprogramowanych profili przetaktowania pamięci operacyjnej) lub błędnie skonfigurował przełącznik MUX switch (układ sprzętowy przełączający wyjście obrazu między kartą zintegrowaną a dedykowaną), co doprowadziło do zablokowania procedury POST i wymaga wymuszonego resetu sprzętowego.
Błędy popełniane podczas prób samodzielnej naprawy
Próby samodzielnego usuwania usterek styków baterii CMOS oraz amatorskiego resetowania BIOS w laptopach Gigabyte niosą ze sobą wysokie ryzyko poważnych uszkodzeń mechanicznych i elektronicznych:
- Podważanie baterii ostrymi metalowymi narzędziami — użycie wkrętaków, noży lub pęsety bez izolacji prowadzi do natychmiastowego zwarcia bieguna dodatniego baterii z masą gniazda lub sąsiadującymi elementami SMD. Wywołuje to przepalenie diody zabezpieczającej, a w skrajnych przypadkach uszkodzenie linii zasilającej wewnątrz mostka PCH.
- Mechaniczne wyrwanie koszyka z laminatu — stosowanie nadmiernej siły przy próbie wyjęcia ciasno spasowanej baterii powoduje oderwanie blaszek stykowych wraz z miedzianymi padami i fragmentami ścieżek z laminatu PCB. Naprawa tak powstałego uszkodzenia wymaga czasochłonnej rekonstrukcji mikroskopijnych połączeń.
- Lutowanie nieodpowiednim sprzętem bez uziemienia — używanie tradycyjnych lutownic transformatorowych zamiast stacji lutowniczych z grotem uziemionym i zabezpieczeniem ESD powoduje wyindukowanie ładunku elektrostatycznego na ścieżkach, co bezpowrotnie niszczy mikrokontroler KBC (Embedded Controller — układ sterujący klawiaturą, zasilaniem i pracą przetwornic na płycie głównej).
- Zwieranie przypadkowych elementów na płycie głównej — próby resetowania BIOS poprzez dotykanie śrubokrętem losowych punktów lutowniczych lub nóżek układów scalonych bez posiadania schematu ideowego prowadzą do podania napięcia głównego 19 V na linie sygnałowe niskiego napięcia (1,8 V lub 3,3 V), co skutkuje całkowitym spaleniem procesora lub mostka.
- Stosowanie agresywnej chemii i preparatów penetrujących — spryskiwanie gniazda baterii oraz płyty głównej preparatami typu spray do styków elektrycznych powoduje rozpuszczenie tworzywa sztucznego gniazda, zanieczyszczenie laminatu i powstanie upływności prądowych zakłócających pracę zegara RTC.
Czas trwania naprawy styków baterii i konfiguracji BIOS
Procedura naprawy styków baterii CMOS, odtworzenia połączeń na laminacie oraz sprzętowego resetowania i programowania BIOS w laptopie Gigabyte z reguły nie przekracza 3 dni. W tym czasie wykonywana jest pełna diagnostyka elektryczna płyty głównej, precyzyjna naprawa mikrolutownicza uszkodzonego gniazda, wgranie odpowiedniego oprogramowania układowego oraz testy stabilności zegara czasu rzeczywistego po wielogodzinnym odłączeniu źródeł zasilania.
Czynności dopuszczalne przed przekazaniem sprzętu i działania zabronione
Przed przekazaniem laptopa do serwisu można podjąć kilka w pełni bezpiecznych kroków diagnostycznych, które nie ingerują w konstrukcję mechaniczną urządzenia:
- Próba programowego resetu w menu UEFI — jeżeli laptop wyświetla obraz i umożliwia wejście do menu BIOS za pomocą klawisza Delete lub F2 podczas startu, można wybrać opcję Load Optimized Defaults (przywrócenie fabrycznych parametrów zoptymalizowanych), zapisać zmiany i zrestartować komputer.
- Weryfikacja synchronizacji czasu w systemie operacyjnym — w systemie Windows warto sprawdzić działanie usługi Czas systemu Windows i wymusić synchronizację z zewnętrznym serwerem NTP (Network Time Protocol — protokół internetowy służący do precyzyjnej synchronizacji zegarów komputerowych), aby wykluczyć usterkę czysto programową.
- Wykonanie miękkiego resetu kontrolera wbudowanego — odłączenie zasilacza, odpięcie urządzeń peryferyjnych i przytrzymanie przycisku zasilania przez 30 sekund pozwala rozładować ładunki szczątkowe w przetwornicach i zresetować rejestry kontrolera KBC.
Zabronione jest natomiast otwieranie obudowy bez odpowiednich wkrętaków precyzyjnych i maty antystatycznej, próby doginania blaszek stykowych w gnieździe za pomocą igieł, czyszczenie styków papierem ściernym oraz wgrywanie nieoficjalnych lub modyfikowanych wersji BIOS pobranych z niesprawdzonych źródeł internetowych.
Kiedy objawy nie wynikają z uszkodzenia baterii CMOS ani styków
Pewne objawy nieprawidłowej pracy laptopa mogą przypominać awarię styków baterii CMOS lub błąd BIOS, lecz ich faktyczna przyczyna leży w innych podzespołach elektronicznych płyty głównej:
- Zużycie lub uszkodzenie ogniw akumulatora głównego — jeżeli laptop wyłącza się natychmiast po odpięciu wtyczki zasilacza sieciowego, lecz po ponownym uruchomieniu z zasilaczem prawidłowo pamięta godzinę i datę, problem dotyczy pakietu akumulatora głównego lub układu chargera (układ scalony kontrolujący ładowanie baterii głównej), a nie obwodu CMOS.
- Uszkodzenie modułów pamięci operacyjnej RAM — objaw czarnego ekranu, brak procedury POST i praca wentylatorów z pełną prędkością mogą być wywołane zwarciem w module RAM lub zabrudzeniem styków w gnieździe SO-DIMM (Small Outline Dual In-line Memory Module — złącze pamięci operacyjnej w laptopach), a nie usterką BIOS.
- Awaria dedykowanego układu graficznego GPU — brak obrazu na matrycy i zewnętrznym monitorze, któremu towarzyszy prawidłowy start systemu Windows (słyszalny dźwięk powitalny w głośnikach), wskazuje na usterkę układu GPU (Graphics Processing Unit — procesor karty graficznej) lub sekcji jego zasilania, a nie na błąd podtrzymania pamięci płyty głównej.
- Uszkodzenie struktury logicznej partycji EFI na dysku SSD — niemożność uruchomienia systemu operacyjnego i automatyczne wchodzenie do menu UEFI przy w pełni zachowanej, prawidłowej dacie i godzinie oznacza uszkodzenie sektora startowego na nośniku NVMe lub awarię kontrolera dysku, a nie problem z rejestrami CMOS.
Najczęstsze pytania dotyczące baterii CMOS i BIOS w laptopach Gigabyte
Czy laptop Gigabyte może działać bez sprawnej baterii CMOS i z uszkodzonymi stykami?
Laptop podłączony do zasilacza sieciowego uruchomi się, jednak przy każdym odcięciu dopływu prądu utraci wszystkie ustawienia sprzętowe. Spowoduje to stałe błędy zegara, długi czas uruchamiania przez konieczność wykonywania pełnego treningu pamięci RAM przy każdym włączeniu oraz potencjalne trudności z poprawnym działaniem profili chłodzenia.
Dlaczego po zamontowaniu nowej baterii pastylkowej data nadal się resetuje?
Sytuacja taka wskazuje na brak połączenia elektrycznego między nowym ogniwem a płytą główną z powodu pękniętych lutów koszyka, odkształconych blaszek stykowych lub uszkodzenia diody separującej w torze zasilania zegara RTC na płycie głównej.
Czym różni się resetowanie BIOS w menu UEFI od sprzętowego resetu na płycie głównej?
Reset w menu UEFI przywraca wartości domyślne w rejestrach oprogramowania, ale nie usuwa zawieszonych zmiennych w pamięci NVRAM wywołanych błędami sprzętowymi. Sprzętowy reset poprzez rozładowanie linii RTC całkowicie czyści stan rejestrów fizycznych i wymusza pełną rekonfigurację mostka PCH.
Czy naprawa styków baterii CMOS lub programowanie BIOS usuwa dane prywatne z dysku?
Czynności te dotyczą wyłącznie pamięci półprzewodnikowej płyty głównej oraz układów zasilania zegara. Dane użytkownika, dokumenty i system operacyjny znajdujące się na dysku SSD pozostają całkowicie nienaruszone.
Warunki realizacji usługi i standard obsługi serwisowej
Diagnoza laptopa jest bezpłatna. Sprzęt odbieramy i zwracamy bez opłat bezpośrednio pod wskazanym adresem, ponieważ obsługa odbywa się w bezpiecznym i wygodnym modelu door-to-door. Dojazd do klienta jest bezpłatny i realizowany w czasie do 1 godziny od momentu przyjęcia zgłoszenia.
Na czas naprawy dostępny jest bezpłatny laptop zastępczy, co pozwala na zachowanie ciągłości pracy lub nauki. Wszystkie czynności naprawcze wykonują nasi serwisanci, nie podwykonawcy. Doświadczenie serwisu wynosi ponad 20 lat, a w całej sieci wykonano naprawy ponad 10 000 urządzeń. Większość usterek usuwamy podczas pierwszej wizyty.
Do wymiany uszkodzonych podzespołów, gniazd i ogniw stosowane są wyłącznie nowe, nigdy używane części zamienne. Gwarancja na wykonaną usługę wynosi do 12 miesięcy. Wycena naprawy jest zawsze indywidualna, ustalana po bezpłatnej diagnozie, zanim naprawa się zacznie, a jej wysokość zależy od dokładnego zakresu uszkodzeń laminatu i dostępności podzespołów elektronicznych. Faktura jest wystawiana zawsze, także dla osoby prywatnej. Domyślnie serwis pracuje bez hasła klienta, a prośba o jego udostępnienie pojawia się wyłącznie wtedy, gdy jest to bezwzględnie wymagane do weryfikacji poprawności działania oprogramowania systemowego.
