Objawy awarii czujnika Windows Hello w laptopach Gigabyte
Logowanie biometryczne za pomocą rozpoznawania twarzy w systemie operacyjnym Windows opiera się na zintegrowanym module optycznym, w którego skład wchodzi kamera podczerwieni oraz emiter podczerwieni (dioda doświetlająca emitująca niewidzialne dla ludzkiego oka pasmo światła). W laptopach Gigabyte, w tym w konstrukcjach z serii AERO, AORUS oraz wybranych modelach gamingowych G-Series, uszkodzenie tego modułu objawia się w bardzo charakterystyczny sposób podczas codziennego użytkowania.
Podczas próby wybudzenia lub uruchomienia komputera na ekranie blokady pojawia się komunikat informujący, że nie można znaleźć kamery zgodnej z funkcją rozpoznawania twarzy Windows Hello (wbudowaną w system operacyjny technologią uwierzytelniania biometrycznego). Dioda doświetlająca IR (emiter podczerwieni) zlokalizowana w górnej ramce obudowy ekranu obok obiektywu w ogóle nie emituje błysków lub zapala się na ułamek sekundy i natychmiast gaśnie. System operacyjny po krótkiej próbie nawiązania połączenia z sensorem wyświetla błąd informujący o problemie z włączeniem kamery i automatycznie wymusza autoryzację za pomocą kodu PIN (numerycznego kodu zabezpieczającego) lub tradycyjnego hasła.
W wielu przypadkach standardowa kamera internetowa RGB (przetwornik rejestrujący obraz w świetle widzialnym) działa bez zarzutu w programach do wideokonferencji, podczas gdy sam moduł podczerwieni pozostaje całkowicie niewykrywalny. Często spotykanym objawem w laptopach Gigabyte jest również działanie sensora biometrii wyłącznie przy określonym kącie otwarcia pokrywy matrycy — przy pełnym odchyleniu ekranu funkcja logowania twarzą znika, a w ustawieniach konta systemowego pojawia się informacja, że funkcja rozpoznawania twarzy jest obecnie niedostępna na tym urządzeniu.
Możliwe przyczyny usterki czujnika podczerwieni
Usterki modułu biometrycznego w laptopach Gigabyte mogą mieć podłoże mechaniczne, elektroniczne lub programowe. Przyczyny awarii klasyfikuje się od najczęściej występujących w praktyce serwisowej do zjawisk rzadszych:
- Przetarcie lub naderwanie wiązki sygnałowej w zawiasie. Taśma matrycy (wieloprzewodowa elastyczna magistrala sygnałowa łącząca płytę główną z modułami w klapie ekranu) przechodzi bezpośrednio przez mechanizm zawiasu. Wielokrotne otwieranie i zamykanie laptopa powoduje zmęczenie materiału i przerwanie mikroskopijnych żył odpowiedzialnych za zasilanie oraz transfer danych czujnika podczerwieni. To najczęstsza przyczyna problemów w smukłych obudowach serii Gigabyte AERO oraz AORUS.

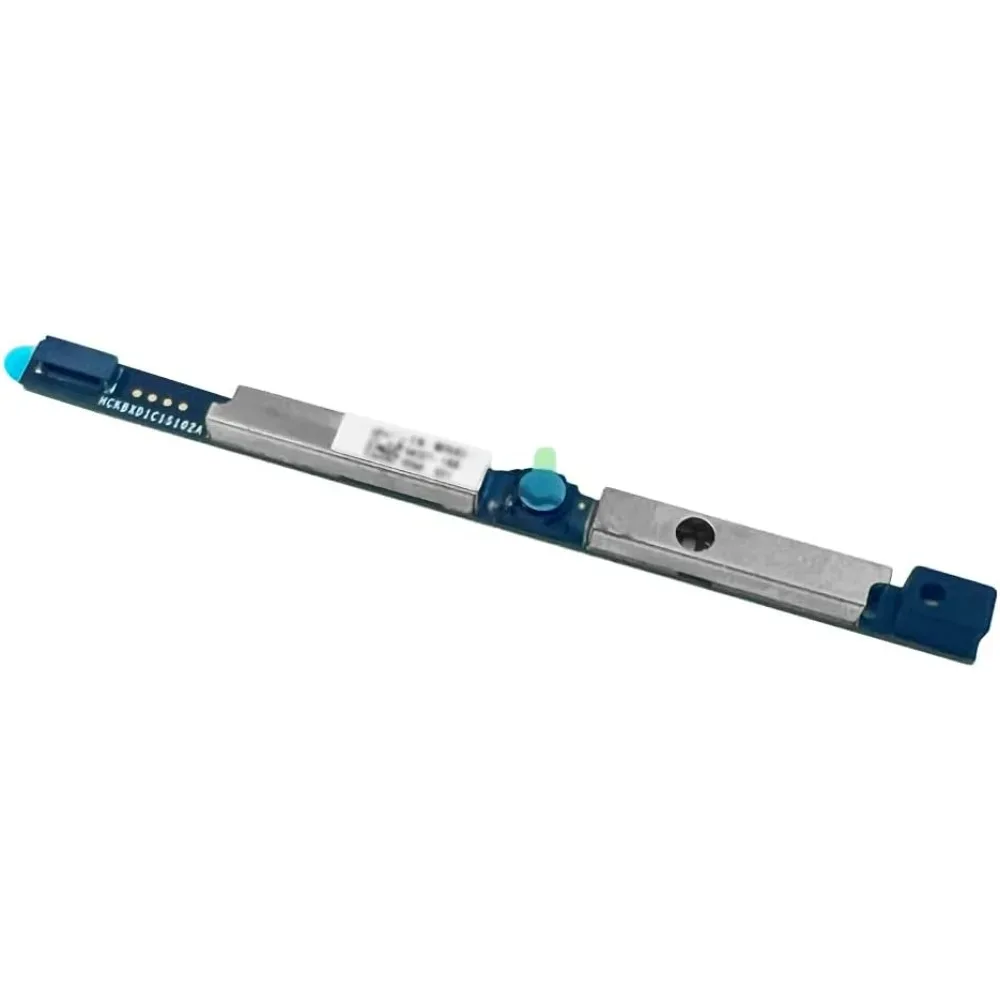

- Uszkodzenie diody doświetlającej IR lub kontrolera kamery. Na płytce umieszczonej w ramce matrycy znajduje się emiter VCSEL (laser półprzewodnikowy emitujący wiązkę podczerwieni) oraz dedykowany kontroler optyczny. Przepięcie, przegrzanie w ciasnej ramce ekranu lub degradacja struktury półprzewodnika prowadzi do zaniku doświetlenia twarzy, co uniemożliwia sensorowi odczyt głębi.
- Błędy sterowników i usługi biometrycznej. Uszkodzenie bazy danych usługi Windows Biometric Service (systemowego procesu zarządzającego urządzeniami biometrycznymi) po aktualizacji systemu operacyjnego, błędy w rejestrze systemowym (konfiguracyjnej bazie danych środowiska Windows) lub konflikt ze sterownikami oprogramowania Gigabyte Control Center (aplikacji do zarządzania profilami wydajności i pracą podzespołów laptopa).
- Awaria toru zasilania na płycie głównej. Brak prawidłowego napięcia zasilającego 3,3V lub 5V dostarczanego do złącza kamery. Uszkodzeniu ulega najczęściej tranzystor MOSFET (polowy element półprzewodnikowy kluczujący linie zasilania) lub dławik filtrujący SMD (miniaturowy komponent tłumiący zakłócenia w obwodzie zasilania).
- Rozsynchronizowanie sprzętowego modułu TPM 2.0. Moduł TPM 2.0 (układ kryptograficzny przechowujący zaszyfrowane klucze zabezpieczeń i dane biometryczne) może utracić powiązanie z szablonem twarzy po nieprawidłowej aktualizacji oprogramowania układowego BIOS (podstawowego oprogramowania płyty głównej odpowiedzialnego za inicjalizację sprzętu).
Przebieg diagnozy i naprawy czujnika w serwisie
Procedura serwisowa rozpoczyna się od bezpłatnego odebrania sprzętu przez kierowcę i dostarczenia go bezpośrednio na stanowisko diagnostyczne. Diagnoza laptopa jest bezpłatna i pozwala dokładnie ustalić źródło problemu przed podjęciem jakichkolwiek działań naprawczych.
W pierwszym etapie serwisanci przeprowadzają diagnostykę logiczną w niezależnym środowisku testowym. Sprawdzana jest obecność identyfikatorów sprzętowych modułu w Menedżerze urządzeń (systemowym wykazie zainstalowanych podzespołów), analiza rejestrów zdarzeń oraz stan platformy WBF (Windows Biometric Framework — systemowego interfejsu programistycznego obsługującego biometrię). Pozwala to wykluczyć usterki czysto programowe bez konieczności ingerencji w prywatne pliki użytkownika.
W przypadku potwierdzenia problemu sprzętowego następuje demontaż ramki matrycy z wykorzystaniem profesjonalnych separatorów z tworzywa sztucznego, co chroni delikatne zaczepy i strukturę wyświetlacza. Serwisanci wykonują pomiary napięć zasilających przy użyciu multimetru (cyfrowego miernika parametrów elektrycznych) oraz sprawdzają stabilność linii transmisyjnych magistrali USB (uniwersalnej magistrali szeregowej) za pomocą oscyloskopu cyfrowego (przyrządu rejestrującego i wyświetlającego przebiegi sygnałów elektrycznych w czasie). Równocześnie badana jest ciągłość taśmy sygnałowej podczas kontrolowanych ruchów zawiasu.
Po zlokalizowaniu uszkodzenia wykonywana jest naprawa właściwa:
- Wymiana modułu kamery i czujnika IR na fabrycznie nowy, oryginalny podzespół dedykowany do konkretnego modelu Gigabyte.
- Wymiana kompletnej taśmy eDP (magistrali przesyłającej sygnał wideo oraz linie zasilania urządzeń peryferyjnych w klapie), jeśli testy wykazały przerwanie żył miedzianych w zawiasie.
- Naprawa obwodów zasilania na płycie głównej poprzez mikrolutowanie uszkodzonych komponentów SMD pod mikroskopem stereoskopowym (przyrządem optycznym do precyzyjnej pracy z miniaturową elektroniką).
Końcowym etapem jest kalibracja optyczna sensora w komorze testowej o regulowanym natężeniu światła oraz weryfikacja poprawności rejestracji wiązki podczerwieni za pomocą kamery rewizyjnej.
Warianty usterki czujnika biometrii
Problem z działaniem funkcji Windows Hello w laptopach Gigabyte przybiera różne formy w zależności od uszkodzonego elementu toru sygnałowego:
Pierwszym wariantem jest sytuacja, w której tradycyjna kamera internetowa przesyła płynny obraz RGB, mikrofony rejestrują dźwięk, a w systemie brakuje jedynie modułu podczerwieni. Taki objaw wskazuje na selektywne uszkodzenie przetwornika IR na płytce kamery lub przerwanie dedykowanej linii danych w taśmie matrycy.
Drugim wariantem jest ciągłe świecenie diody podczerwieni po uruchomieniu komputera bez finalizacji procesu logowania. Dioda emituje światło, lecz system zawiesza się na etapie rozpoznawania sylwetki. Świadczy to o uszkodzeniu kontrolera magistrali na płytce modułu lub zanieczyszczeniu wewnętrznego filtra podczerwieni (powłoki optycznej selektywnie przepuszczającej pasmo podczerwone).
Trzeci wariant to usterka zależna od położenia ekranu. Logowanie twarzą działa poprawnie tylko wtedy, gdy klapa laptopa jest otwarta pod kątem ostrym, a przestaje reagować przy standardowym odchyleniu roboczym. Jest to jednoznaczny symptom mechanicznego zmęczenia wiązki przewodów przechodzących przez zawias.
Czwarty wariant polega na całkowitym zaniku całego modułu multimedialnego — w Menedżerze urządzeń nie ma śladu po kamerze, czujniku IR ani mikrofonach matrycowych. Taki stan wywołany jest odcięciem linii zasilania 3,3V na płycie głównej lub całkowitym wypięciem złącza taśmy.
Piąty wariant to błąd konfiguracji biometrii po aktualizacji oprogramowania. Sprzęt pozostaje w pełni sprawny pod kątem elektrycznym, lecz system zgłasza brak zgodności z powodu uszkodzenia bazy danych biometrycznych lub zablokowania komunikacji przez moduł TPM 2.0.
Błędy popełniane podczas prób samodzielnej naprawy
Próby samodzielnego usuwania awarii czujnika Windows Hello bez wiedzy technicznej i specjalistycznych narzędzi niosą ze sobą duże ryzyko powiększenia skali uszkodzeń:
- Podważanie ramki ekranu ostrymi metalowymi narzędziami. W laptopach Gigabyte AERO oraz AORUS ramki ekranu są bardzo cienkie i montowane na fabryczne taśmy klejące o wysokiej sile wiązania. Użycie wkrętaków, noży lub twardych otwieraków niemal zawsze kończy się pęknięciem matrycy IPS (ekranu ciekłokrystalicznego) lub zniszczeniem panelu OLED (wyświetlacza z organicznymi diodami elektroluminescencyjnymi), co generuje bardzo wysokie koszty naprawy.
- Czyszczenie soczewek inwazyjnymi chemikaliami. Stosowanie zmywaczy do paznokci, acetonu lub nieodpowiednich alkoholi powoduje zmatowienie soczewek i nieodwracalne rozpuszczenie powłoki filtru podczerwieni, trwale uniemożliwiając rozpoznawanie twarzy.
- Instalowanie nieoficjalnych paczek sterowników z sieci. Używanie automatycznych programów do pobierania sterowników często wprowadza do systemu zmodyfikowane biblioteki DLL (pliki bibliotek dynamicznych), co wywołuje błędy krytyczne systemu operacyjnego i konflikty z oprogramowaniem układowym płyty głównej.
- Nieprzemyślany reset modułu TPM w BIOS. Czyszczenie pamięci kryptograficznej bez uprzedniego wyeksportowania klucza odzyskiwania funkcji BitLocker (mechanizmu pełnego szyfrowania dysków w systemie Windows) prowadzi do trwałego zablokowania dostępu do wszystkich danych zgromadzonych na dysku SSD (półprzewodnikowym nośniku pamięci).
- Próby lutowania przewodów w zawiasie zwykłą lutownicą. Wiązka matrycy składa się z cienkich przewodów mikrokoncentrycznych o określonej impedancji falowej (oporności pozornej dla sygnałów wysokiej częstotliwości). Ręczne łączenie przerwanych żył powoduje powstawanie odbić sygnału i zakłóceń elektromagnetycznych, co uniemożliwia poprawny transfer danych cyfrowych.
Czas realizacji naprawy
Obsługa serwisowa realizowana jest sprawnie dzięki bezpośredniemu modelowi logistycznemu:
- Dojazd do klienta w celu odbioru uszkodzonego sprzętu wynosi do 1 godziny od momentu przyjęcia zgłoszenia.
- Typowa naprawa układu biometrii, obejmująca diagnostykę, wymianę uszkodzonych elementów oraz testy stabilności, z reguły nie przekracza 3 dni.
- W sytuacji, gdy przy okazji naprawy zlecane jest przyspieszanie lub czyszczenie laptopa z wymianą past termoprzewodzących, proces ten trwa do 24 godzin (zastrzegamy, że nie jest to usługa wykonywana na miejscu u klienta, lecz na specjalistycznym stanowisku serwisowym).
Czynności, które można wykonać samodzielnie przed oddaniem sprzętu
Przed zgłoszeniem laptopa do serwisu warto przeprowadzić kilka bezpiecznych czynności weryfikacyjnych, które nie ingerują w konstrukcję mechaniczną urządzenia:
Zaleca się sprawdzenie mechanicznej przesłony kamery (fizycznej zasłonki obiektywu chroniącej prywatność), w którą wyposażone są wybrane modele laptopów Gigabyte. Jeśli przesłona jest choćby częściowo nasunięta na obiektyw, czujnik podczerwieni nie zarejestruje twarzy.
Warto zweryfikować stan przełącznika programowego kamery za pomocą kombinacji klawisza funkcyjnego Fn (klawisza modyfikującego działanie górnego rzędu przycisków) oraz odpowiedniego klawisza z ikoną przekreślonej kamery, a także sprawdzić ustawienia prywatności w oprogramowaniu Gigabyte Control Center.
Dopuszczalne jest delikatne przetarcie powierzchni ramki matrycy w miejscu soczewek suchą ściereczką z mikrofibry (bezpyłowej tkaniny z mikrowłókien), aby usunąć kurz lub odciski palców zakłócające wiązkę optyczną.
Czego bezwzględnie nie należy robić:
- Nie wolno demontować obudowy, wyginać klapy matrycy ani podważać ramki ekranu.
- Nie należy manipulować igłami, szpilkami ani innymi metalowymi przedmiotami w otworach czujników optycznych.
- Nie należy wgrywać modyfikowanych wersji BIOS ani wymuszać instalacji sterowników nieprzeznaczonych dla danego modelu laptopa.
Kiedy problem nie oznacza uszkodzenia czujnika Windows Hello
W praktyce diagnostycznej spotyka się sytuacje, w których brak działania funkcji rozpoznawania twarzy wynika z innych uwarunkowań technologicznych niż fizyczna awaria modułu podczerwieni:
Przede wszystkim należy upewnić się, czy dany model laptopa Gigabyte posiada fabryczny czujnik podczerwieni. Część podstawowych konfiguracji z serii Gigabyte G5 oraz G7 została wyposażona wyłącznie w tradycyjną kamerę internetową HD RGB bez modułu IR. W takich urządzeniach system Windows prawidłowo informuje o braku zgodnego urządzenia biometrycznego, co jest cechą fabryczną, a nie usterką sprzętową.
Innym przypadkiem jest usterka czytnika linii papilarnych (sensora biometrycznego zintegrowanego w płytce dotykowej touchpad lub włączniku zasilania). Czytnik linii papilarnych stanowi odrębną metodę autoryzacji w ramach Windows Hello i działa na zupełnie innych liniach komunikacyjnych niż moduł optyczny podczerwieni.
Brak działania kamery może być również wywołany restrykcyjnymi ustawieniami prywatności w systemie Windows lub aktywną blokadą w zewnętrznym programie antywirusowym, który odcina aplikacjom dostęp do urządzeń rejestrujących obraz. W takiej sytuacji kamera i sensor są w pełni sprawne pod względem elektronicznym.
Najczęściej zadawane pytania
- Czy do naprawy czujnika podczerwieni konieczne jest podanie hasła logowania do systemu Windows?
Domyślnie serwis wykonuje pełną diagnostykę elektroniczną oraz testy sprzętowe w dedykowanym środowisku serwisowym bez konieczności znajomości hasła użytkownika. Dostęp do profilu systemowego jest wymagany wyłącznie w wyjątkowych sytuacjach, gdy zachodzi potrzeba naprawy uszkodzonych usług biometrycznych w konkretnym profilu użytkownika, a o potrzebie takiej autoryzacji klient jest każdorazowo informowany. - Czy uszkodzenie sensora biometrycznego wymaga wymiany całej matrycy ekranu?
W laptopach marki Gigabyte moduł kamery i sensora IR stanowi osobną, wymienną płytkę elektroniczną umieszczoną w górnej części pokrywy. Wymianie podlega wyłącznie uszkodzony moduł lub taśma sygnałowa, a oryginalna matryca pozostaje w nienaruszonym stanie. - Czy po wymianie modułu podczerwieni konieczne będzie ponowne konfigurowanie rozpoznawania twarzy?
Po zamontowaniu nowego modułu sprzętowego system operacyjny automatycznie instaluje odpowiednie sterowniki. Zaleca się jednak usunięcie starego profilu biometrycznego w ustawieniach konta i jednorazowe ponowne zeskanowanie twarzy, co pozwala na pełną kalibrację punktów charakterystycznych z nową optyką. - Czy do laptopa Gigabyte pozbawionego fabrycznego czujnika IR można dołożyć taki moduł?
Instalacja modułu biometrycznego w laptopie, który fabrycznie posiadał wyłącznie kamerę RGB, zależy od konstrukcji płyty głównej i obecności dedykowanych linii sygnałowych w złączu matrycy. W większości podstawowych modeli linie te nie są wyprowadzone na płycie głównej, co uniemożliwia taką modyfikację.
