Objawy uszkodzeń po upadku laptopa Gigabyte

Upadek laptopa z biurka, stolika, kanapy lub wysunięcie się z plecaka to jedno z najczęstszych zdarzeń prowadzących do nagłej awarii sprzętu. W przypadku komputerów przenośnych marki Gigabyte — zarówno wyczynowych modeli gamingowych z serii AORUS oraz Gigabyte G5 i G7, jak i jednostek z linii AERO przeznaczonych do pracy z grafiką oraz urządzeń historycznych, takich jak serie Sabre czy P — uderzenie o twarde podłoże wywołuje szereg charakterystycznych objawów. Podczas rozmowy telefonicznej problem opisywany jest zazwyczaj w następujący sposób:

Laptop zsunął się na podłogę i całkowicie przestał reagować na włącznik — brak reakcji diod kontrolnych, wentylatory nie startują, a urządzenie zachowuje się jak pozbawione zasilania.
Po uderzeniu komputer uruchamia się, słychać pracę wentylatorów i podświetlenie klawiatury, lecz ekran pozostaje zupełnie czarny lub wyświetla wyłącznie pionowe i poziome kolorowe pasy.
Matryca posiada widoczną pod światło pajęczynę pęknięć, zacieki przypominające rozlaną ciecz bądź plamy o nieregularnym kształcie, uniemożliwiające odczytanie zawartości ekranu.
Klapa ekranu uległa skrzywieniu, nie domyka się poprawnie, a przy każdej próbie otwarcia lub zamknięcia słychać trzaski, czemu towarzyszy rozchodzenie się elementów plastikowej bądź aluminiowej obudowy w okolicach narożników.
Wentylatory wewnątrz komputera generują głośny terkot, pisk lub wibracje, a obudowa w strefie układu chłodzenia staje się gorąca w zaledwie kilkadziesiąt sekund od włączenia.
Sprzęt wyłącza się samoczynnie w trakcie przenoszenia, oparcia dłoni na pulpicie roboczym lub przy delikatnym wstrząsie.
Klawiatura przestała reagować w pewnych strefach, gładzik dotykowy zapadł się w głąb korpusu i nie rejestruje kliknięć, a wtyczka zasilacza wypada z obluzowanego gniazda ładowania.

Możliwe przyczyny usterek po uderzeniu mechanicznym

Siła uderzenia przenoszona przez konstrukcję laptopa oddziałuje na komponenty zewnętrzne oraz miniaturowe podzespoły elektroniczne. W laptopach Gigabyte usterki po upadku wynikają z następujących przyczyn, uszeregowanych od najczęściej występujących do najrzadszych:

Uszkodzenie struktury matrycy LCD (wyświetlacza ciekłokrystalicznego) lub przerwanie taśmy sygnałowej eDP (Embedded DisplayPort — wielożyłowego przewodu cyfrowego przesyłającego sygnał obrazu z płyty głównej do ekranu). Matryce o wysokiej częstotliwości odświeżania stosowane w serii AORUS oraz panele OLED montowane w serii AERO cechują się bardzo cienką konstrukcją, podatną na naprężenia zginające.
Wyłamanie mosiężnych tulei gwintowanych (wkładek montażowych wtopionych w tworzywo sztuczne obudowy) oraz pęknięcie prowadnic zawiasów (metalowych ramion odpowiedzialnych za płynny ruch klapy). W modelach o zwartej obudowie opór stawiany przez zawias przy skrzywionej konstrukcji natychmiast rozrywa mocowania w klapie tylnej lub kadłubku dolnym.
Powstanie mikropęknięć w strukturze połączeń lutowanych BGA (Ball Grid Array — technologii montażu układów scalonych za pomocą siatki mikroskopijnych kulek ze spoiwa lutowniczego pod procesorem CPU lub układem graficznym GPU). Bezołowiowe spoiwo lutownicze pod wpływem udaru mechanicznego pęka, powodując utratę kontaktu elektrycznego między chipem a płytą główną.
Deformacja lub rozszczelnienie rurek cieplnych typu heatpipe (zamkniętych miedzianych rurek z cieczą roboczą odprowadzających ciepło z procesora) wchodzących w skład autorskiego systemu chłodzenia Windforce. Wygięcie radiatora prowadzi do utraty bezpośredniego styku ze strukturą rdzenia krzemowego, a także do zablokowania lub wyłamania łopatek wentylatorów odśrodkowych (turbin tłoczących powietrze).
Pęknięcia wielowarstwowego laminatu PCB (płytki drukowanej będącej podstawą konstrukcyjną płyty głównej), zerwanie ścieżek sygnałowych w warstwach wewnętrznych oraz mechaniczne odłamanie miniaturowych elementów SMD (Surface Mount Device — komponentów elektronicznych montowanych powierzchniowo, takich jak kondensatory filtrujące, rezystory i dławiki sekcji zasilania VRM).
Wypięcie lub wysunięcie modułów z gniazd rozszerzeń, w tym pamięci RAM w slotach SO-DIMM (złączach modułów pamięci operacyjnej) oraz nośników SSD w złączach M.2 NVMe (szybkich portach dla półprzewodnikowych dysków pamięci masowej).
Wewnętrzne uszkodzenie separatorów w pakiecie akumulatora litowo-polimerowego lub uszkodzenie modułu BMS (Battery Management System — układu elektronicznego monitorującego bezpieczeństwo napięciowe i prądowe ogniw baterii), co skutkuje odcięciem zasilania w celach ochronnych.

Co robimy — przebieg profesjonalnej diagnozy i naprawy laptopa Gigabyte

Naprawa urządzenia po upadku wymaga przeprowadzenia rygorystycznego procesu weryfikacji, ponieważ uderzenie rzadko wywołuje tylko jedno uszkodzenie. Nasz zespół realizuje kompleksowy checklist diagnostyczny:

Bezpieczny demontaż obudowy i odłączenie akumulatora — pierwszym krokiem jest natychmiastowa dezaktywacja zasilania wewnętrznego, co eliminuje ryzyko zwarcia podczas inspekcji elementów ruchomych.
Mikroskopowa inspekcja laminatu PCB — przy użyciu mikroskopu stereoskopowego (urządzenia optycznego zapewniającego trójwymiarowy obraz o dużym powiększeniu) sprawdzany jest stan narożników płyty głównej, punktów mocowania śrub oraz okolic ciężkich układów BGA, w celu wykrycia pęknięć struktury laminatu i zerwanych padów lutowniczych (pól kontaktowych na płycie).
Pomiary elektryczne linii zasilających — za pomocą multimetru cyfrowego (miernika parametrów elektrycznych) oraz zasilacza laboratoryjnego z ogranicznikiem prądowym badana jest rezystancja głównych gałęzi zasilania (głównej linii 19V, linii 3.3V, 5V, zasilania procesora VCore oraz pamięci VRAM). Pozwala to wykluczyć zwarcia przed próbą podania napięcia.
Lokalizacja uszkodzeń termicznych — w przypadku wykrycia nieprawidłowości stosowana jest kamera termowizyjna (urządzenie rejestrujące promieniowanie podczerwone), która natychmiast wskazuje pęknięte i przegrzewające się kondensatory ceramiczne SMD lub uszkodzone kontrolery przetwornic napięcia.
Diagnostyka i naprawa połączeń układów BGA — w przypadku utraty połączeń pod układem graficznym Nvidia GeForce RTX lub procesorem Intel/AMD wykonywana jest naprawa połączeń lutowanych z wykorzystaniem precyzyjnych profili grzewczych na specjalistycznej stacji lutowniczej, z zachowaniem parametrów zapobiegających delaminacji (rozwarstwieniu) płyty głównej.
Regeneracja lub wymiana elementów nośnych obudowy — naprawiamy uszkodzone punkty mocowania zawiasów poprzez rekonstrukcję gniazd tulei gwintowanych przy użyciu przemysłowych kompozytów chemoutwardzalnych o podwyższonej odporności na ścinanie, bądź wymieniamy uszkodzone elementy korpusu (palmrest — pulpit roboczy, klapę górną lub dolną wannę) na fabrycznie nowe podzespoły.
Weryfikacja i odbudowa układu chłodzenia Windforce — sprawdzana jest płaskość podstawy radiatorów odbierających ciepło z rdzeni, testowana jest szczelność cieplna rurek heatpipe, a uszkodzone wentylatory wymieniane są na nowe komponenty. Stosowane są wyłącznie standardowe pasty termoprzewodzące o wysokiej przewodności cieplnej oraz fabryczne termopady (sprężyste przekładki termiczne odprowadzające ciepło z sekcji zasilania).
Wymiana matrycy i weryfikacja linii sygnałowych eDP — uszkodzone panele zastępowane są nowymi, oryginalnymi wyświetlaczami o identycznych parametrach rozdzielczości, częstotliwości odświeżania oraz odwzorowania przestrzeni barwnych (np. sRGB lub DCI-P3).
Wieloetapowe testy obciążeniowe — po złożeniu komputera przeprowadzana jest weryfikacja stabilności pracy pod pełnym obciążeniem syntetycznym procesora i układu graficznego, sprawdzana jest pamięć RAM, kontroler dysków oraz poprawność działania wszystkich portów komunikacyjnych (USB, HDMI, DisplayPort, gniazda audio).

Warianty problemu — specyfika uszkodzeń zależnie od dynamiki upadku

Zależnie od kąta uderzenia oraz konfiguracji fizycznej laptopa Gigabyte w momencie wypadku, uszkodzenia przybierają odmienną postać techniczną:

Upadek na narożnik z podłączonym przewodem ładowania — powoduje wyłamanie gniazda DC-In (złącza zasilania prądem stałym) oraz często wyrwanie pól lutowniczych wraz ze ścieżkami zasilającymi na płycie głównej. W modelach zasilanych przez port USB-C Thunderbolt uszkodzeniu ulega kontroler zasilania PD (Power Delivery — układ scalony negocjujący parametry napięciowe ładowania).
Upadek na pokrywę górną przy zamkniętym laptopie — siła uderzenia jest przekazywana bezpośrednio na matrycę, która zostaje dociśnięta do klawiatury. Skutkuje to odbiciem krawędzi klawiszy na powierzchni polaryzatora matrycy, pęknięciem szkła wyświetlacza, a w skrajnych przypadkach zgnieceniem rurek chłodzenia znajdujących się tuż pod cienkim kadłubkiem.
Upadek otwartego laptopa na krawędź matrycy — wywołuje potężne ramię dźwigni na zawiasach. Następuje gwałtowne wyrwanie śrub z pokrywy ekranu, pęknięcie ramki matrycy oraz przecięcie lub naciągnięcie taśmy eDP i przewodów antenowych modułu Wi-Fi poprowadzonych wzdłuż zawiasu.
Upadek płasko na dolną pokrywę — najgroźniejszy wariant dla ciężkich modeli gamingowych (AORUS 15, AORUS 17, Gigabyte G5). Duża masa masywnych miedzianych radiatorów chłodzenia powoduje bezwładnościowe ugięcie całej płyty głównej. Efektem jest jednoczesne zerwanie kulek pod układami BGA oraz naprężeniowe pęknięcie dławików w wielofazowej sekcji zasilania procesora.

Błędy przy próbie samodzielnej naprawy po upadku

Podejmowanie prób prowizorycznego przywrócenia sprawności laptopa we własnym zakresie bardzo często prowadzi do powiększenia skali uszkodzeń i znacznego podniesienia kosztów ostatecznej naprawy. Do najczęstszych błędów należą:

Wielokrotne próby włączania i podłączanie zasilacza do niesprawdzonego urządzenia — jeśli w wyniku uderzenia doszło do przesunięcia metalowego elementu, obluzowania śrubki wewnątrz obudowy lub pęknięcia kondensatora na linii wysokiego napięcia, podanie prądu wywołuje natychmiastowe zwarcie pierwotne, niszcząc procesor lub przetwornice zasilające.
Sklejanie zawiasów i pękniętych elementów obudowy klejami cyjanoakrylowymi (klejami błyskawicznymi typu kropelka) lub uniwersalnymi klejami montażowymi — substancje te reagują chemicznie z tworzywem obudowy, powodując jego degradację i kruchość. Dodatkowo klej zalewa gwinty, taśmy sygnałowe oraz mechanizmy zawiasów, uniemożliwiając późniejszy bezinwazyjny demontaż podzespołów.
Naciskanie na obudowę i próby prostowania wygiętej klapy ręcznie — próba odgięcia skrzywionego narożnika bez wcześniejszego demontażu matrycy kończy się natychmiastowym pęknięciem szkła ciekłokrystalicznego oraz przerwaniem delikatnych połączeń taśm COF (Chip-on-Film — taśm łączących kontroler z taflą szkła ekranu).
Samodzielne doginanie rurek cieplnych układu chłodzenia — miedziane elementy chłodzenia posiadają wewnątrz mikrostrukturę kapilarną ze spiekanego proszku miedzianego. Wszelkie próby ich prostowania prowadzą do zagniecenia profilu, rozszczelnienia układu i bezpowrotnej utraty zdolności odprowadzania energii cieplnej.
Otwieranie obudowy metalowymi narzędziami bez odpięcia zasilania bateryjnego — użycie metalowych wkrętaków lub nożyków do podważania zatrzasków kadłubka grozi ześlizgnięciem się narzędzia na laminat płyty głównej, co powoduje ścięcie drobnych elementów SMD oraz wywołanie zwarć między ścieżkami zasilanymi z baterii.

Ile trwa usunięcie skutków upadku

Czas realizacji zależy od stopnia skomplikowania uszkodzeń ujawnionych podczas weryfikacji technicznej:

Dojazd kierowcy serwisu do klienta w celu odbioru uszkodzonego sprzętu wynosi do 1 godziny od momentu przyjęcia zgłoszenia.
Kompleksowa diagnoza laptopa Gigabyte, obejmująca pomiary elektryczne oraz inspekcję mikroskopową, realizowana jest niezwłocznie po dostarczeniu urządzenia do warsztatu.
Typowa naprawa obejmująca wymianę matrycy, rekonstrukcję mocowań zawiasów, naprawę sekcji zasilania lub wymianę komponentów chłodzenia z reguły nie przekracza 3 dni.
W przypadku konieczności wykonania prac konserwacyjnych powiązanych z usunięciem skutków uderzenia (np. wymiana past termoprzewodzących, montaż nowych wentylatorów), procedury te trwają do 24 godzin, przy czym nie jest to usługa wykonywana na miejscu u klienta, lecz w warunkach laboratoryjnych serwisu.

Co można zrobić samemu przed przekazaniem sprzętu do serwisu — a czego unikać

Prawidłowe postępowanie bezpośrednio po wypadku pozwala zminimalizować ryzyko wtórnych uszkodzeń elektroniki:

Zalecane czynności:
- Natychmiast odłączyć wtyczkę zasilacza sieciowego od laptopa i wyjąć wtyk z gniazdka ściennego.
- Jeśli urządzenie po upadku nadal pracuje, należy je niezwłocznie wyłączyć poprzez przytrzymanie przycisku zasilania przez około 10 sekund, aż do całkowitego zgaśnięcia kontrolek i zatrzymania wentylatorów.
- Zebrać wszystkie odłamane elementy plastiku, metalowe tulejki lub śrubki, które wypadły z obudowy, i umieścić je w osobnym woreczku — mogą one pomóc w precyzyjnej ocenie miejsc pęknięć.
- Pozostawić klapę matrycy w pozycji, w jakiej znajduje się po upadku; jeśli jest otwarta i stawia nienaturalny opór, nie należy zamykać jej na siłę.
- Zabezpieczyć laptopa na czas transportu, owijając go w folię bąbelkową lub miękki materiał, unikając uciskania obudowy.
Czynności kategorycznie odradzane:
- Nie podłączać zasilacza sieciowego w celu sprawdzenia, „czy bateria ładuje”.
- Nie potrząsać laptopem w celu sprawdzenia, co grzechocze w środku — luźne metalowe elementy wewnątrz obudowy mogą przemieścić się na płytę główną i wywołać niszczycielskie zwarcia.
- Nie używać taśm klejących bezpośrednio na powierzchni matrycy ani na pękniętych wylotach chłodzenia.
- Nie uruchamiać gier ani programów diagnostycznych obciążających podzespoły, jeśli komputer jakimś cudem wystartował, gdyż skrzywiony układ chłodzenia może doprowadzić do termicznej degradacji rdzenia krzemowego.

Kiedy brak reakcji lub obrazu to NIE jest bezpośrednie uszkodzenie po upadku

Zdarzają się sytuacje, w których objawy przypominają skutki uderzenia mechanicznego, lecz ich źródło leży w zupełnie innym mechanizmie awarii, który jedynie zbiegł się w czasie z upadkiem:

Zawieszenie rejestrów kontrolera EC (Embedded Controller — wyspecjalizowanego układu scalonego zarządzającego sekwencją startową, klawiaturą i zasilaniem) wywołane nagłym wstrząsem i mikroprzerwą w obwodzie baterii RTC (Real-Time Clock — baterii podtrzymującej zegar czasu rzeczywistego i pamięć CMOS). W takiej sytuacji płyta główna jest w pełni sprawna elektrycznie, a przywrócenie działania wymaga procedury twardego resetu parametrów konfiguracyjnych, a nie naprawy lutowniczej.
Uszkodzenie przewodu zasilacza sieciowego lub wtyczki DC — pęknięcie żyły miedzianej wewnątrz kabla ładowarki powstałe w momencie pociągnięcia kabla podczas upadku ze stolika. Sam laptop pozostaje wówczas nieuszkodzony, a brak reakcji wynika z całkowitego rozładowania baterii i braku zasilania z sieci.
Awaria logiczna partycji rozruchowej na dysku SSD M.2 — nagłe wyłączenie zasilania podczas intensywnego zapisu danych w momencie wstrząsu może doprowadzić do uszkodzenia struktury logicznej systemu plików w standardzie GPT (GUID Partition Table) lub tabeli alokacji. Komputer wyświetla wówczas komunikat o braku urządzenia startowego (No Bootable Device), mimo że sam nośnik fizycznie nie doznał żadnych uszkodzeń mechanicznych.
Zadziałanie zabezpieczeń termicznych na skutek wieloletniego zanieczyszczenia radiatorów — jeśli upadek nastąpił w trakcie pracy mocno zakurzonego laptopa, odpadające płaty kurzu potrafią mechanicznie zablokować łopatki wentylatora, powodując nagłe wyłączenie termiczne, które nie wynika ze zniszczenia samej elektroniki.

Najczęstsze pytania dotyczące napraw laptopów Gigabyte po upadku

Czy po upadku laptopa dane zapisane na dysku SSD są bezpieczne?
Współczesne laptopy Gigabyte (AORUS, AERO, seria G) wykorzystują półprzewodnikowe dyski SSD M.2 NVMe, które nie posiadają ruchomych części mechanicznych, dzięki czemu wykazują bardzo wysoką odporność na udary i wstrząsy. W większości przypadków dane pozostają nienaruszone, nawet jeśli płyta główna lub obudowa uległy poważnym zniszczeniom. Podczas procedur serwisowych nośnik jest zabezpieczany w pierwszej kolejności.
Czy przy wyłamanych zawiasach konieczna jest wymiana całej obudowy na nową?
Nie zawsze zachodzi potrzeba zakupu kompletnego kadłubka. Jeżeli tworzywo obudowy zewnętrznej nie jest połamane na drobne fragmenty, wykonujemy specjalistyczną rekonstrukcję wewnętrznych gniazd montażowych przy użyciu kompozytów strukturalnych. Pozwala to na pełne przywrócenie sztywności konstrukcji fabrycznej. W sytuacjach, gdy integralność elementów estetycznych została bezpowrotnie naruszona, montujemy nowe elementy obudowy.
Dlaczego po upadku wentylatory pracują na maksymalnych obrotach, a komputer działa bardzo wolno?
Zjawisko to wynika z naruszenia integralności układu chłodzenia Windforce. Gdy miedziana rurka heatpipe ulegnie rozszczelnieniu lub radiator odsunie się od rdzenia procesora choćby o ułamek milimetra, temperatura układu w kilka sekund osiąga próg krytyczny. Płyta główna uruchamia wówczas mechanizm throttlingu termicznego (zabezpieczenia polegającego na drastycznym obniżeniu częstotliwości taktowania zegara procesora), aby zapobiec stopieniu krzemu, jednocześnie wymuszając maksymalne obroty wentylatorów.
Czy do przeprowadzenia naprawy po upadku konieczne jest podanie hasła do systemu Windows?
Domyślnie pracujemy bez hasła użytkownika. Wszystkie testy poprawności zasilania, stabilności sprzętowej, integralności matrycy oraz magistrali komunikacyjnych wykonujemy przy użyciu niezależnych, zewnętrznych środowisk diagnostycznych uruchamianych z pamięci serwisowej. O udostępnienie hasła prosimy wyłącznie w rzadkich przypadkach, gdy specyfika usterki dotyczy dedykowanego oprogramowania producenta (np. Gigabyte Control Center) lub gdy weryfikacja stabilności wymaga bezpośredniego środowiska pracy, o czym zawsze wcześniej informujemy.
Czy pęknięta matryca może doprowadzić do uszkodzenia płyty głównej?
Tak, uszkodzenie mechaniczne matrycy lub naciągnięcie taśmy eDP stwarza bezpośrednie zagrożenie dla elektroniki płyty głównej. W taśmie matrycy linie przesyłające wysokie napięcie podświetlenia (często rzędu 19V) biegną w bezpośrednim sąsiedztwie linii niskonapięciowych (3.3V oraz 1.8V) podłączonych wprost do procesora lub mostka PCH (Platform Controller Hub — głównego koncentratora kontrolerów płyty). Zwarcie tych linii w pękniętej taśmie prowadzi do natychmiastowego zniszczenia układów sterujących na płycie głównej.

Warunki realizacji usługi i standardy serwisowe

Obsługa napraw laptopów Gigabyte w naszej sieci prowadzona jest z zachowaniem najwyższych standardów bezpieczeństwa i wygody:

Całość procesu realizowana jest w modelu door-to-door — sprzęt odbieramy i zwracamy bez opłat bezpośrednio pod wskazanym adresem. Dojazd do klienta jest bezpłatny i realizowany w czasie do 1 godziny.
Wstępna diagnoza laptopa jest bezpłatna. Wycena naprawy po upadku jest zawsze ustalana indywidualnie po dokładnych oględzinach technicznych i pomiarach podzespołów, zanim jakiekolwiek prace zostaną rozpoczęte. Koszt zależy wyłącznie od zakresu uszkodzeń oraz niezbędnych części zamiennych.
Wszystkie procedury naprawcze wykonują bezpośrednio nasi doświadczeni serwisanci — nie korzystamy z usług podwykonawców. Doświadczenie serwisu wynosi ponad 20 lat, a łączna liczba zrealizowanych napraw w całej sieci przekracza 10 000 urządzeń. Większość usterek usuwamy podczas pierwszej wizyty diagnostyczno-naprawczej.
Na czas trwania procedury naprawczej dostępny jest bezpłatny laptop zastępczy, co pozwala na zachowanie ciągłości pracy lub nauki.
Do napraw wykorzystujemy wyłącznie nowe komponenty i podzespoły, nigdy nie stosujemy części używanych ani elementów z demontażu o nieznanym stopniu zużycia.
Na wykonane naprawy oraz zamontowane nowe elementy udzielana jest gwarancja na okres do 12 miesięcy.
Dla każdej wykonanej usługi wystawiana jest faktura dokumentująca zakres przeprowadzonych prac.

Zgłoś naprawę uszkodzonego laptopa Gigabyte i zamów bezpłatny odbiór sprzętu przez kierowcę serwisu.

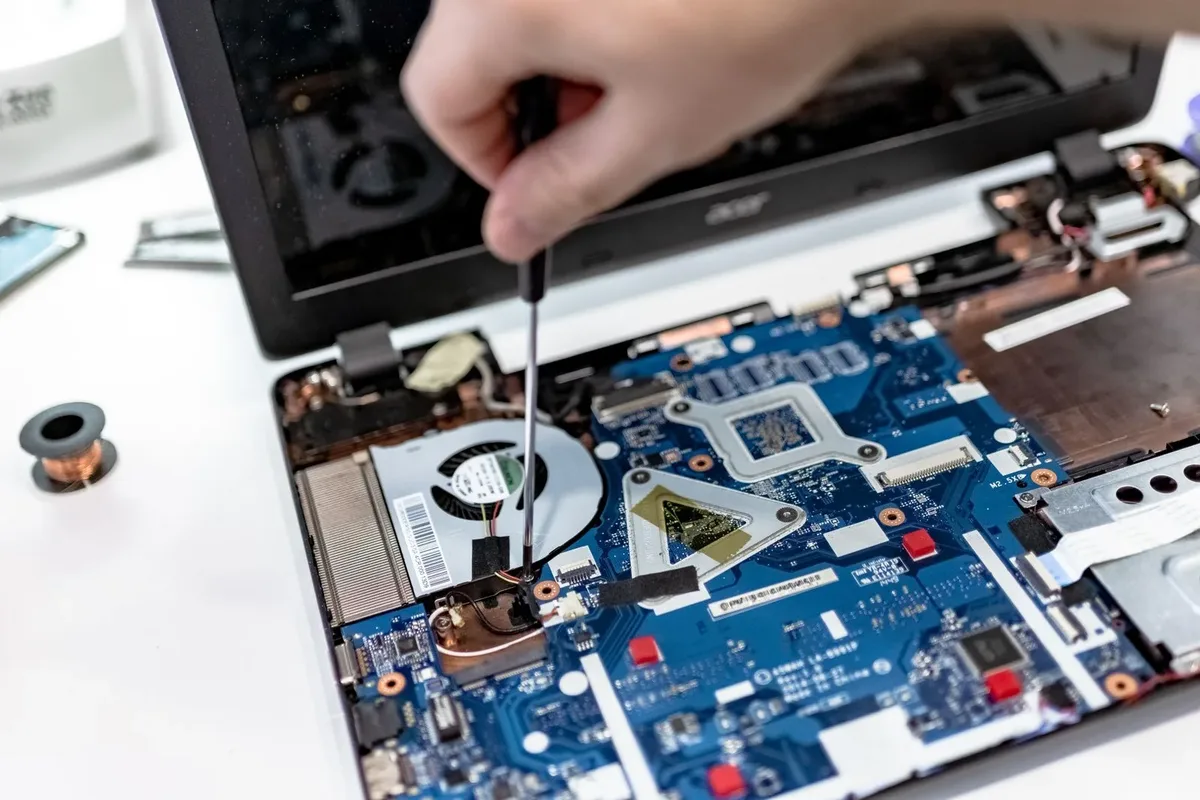

Naprawa po upadku z wysokości — checklist diagnostyczny
