Objawy problemów z ładowaniem baterii w laptopach Gigabyte

Nieprawidłowe działanie układu zasilania w laptopach Gigabyte (w tym w modelach dla graczy z serii AORUS, laptopach dla twórców treści z linii AERO, uniwersalnych maszynach G-Series oraz konstrukcjach historycznych takich jak P-Series, Sabre, Q-Series, U-Series, W-Series czy WA-Series) objawia się na kilka charakterystycznych sposobów. Podczas codziennego użytkowania można zaobserwować następujące symptomy:

Laptop działa wyłącznie wtedy, gdy jest podłączony do zasilacza sieciowego, a odpięcie kabla powoduje natychmiastowe wyłączenie komputera.
Ikona baterii w pasku zadań systemu operacyjnego wyświetla stan „Podłączony, nie ładuje”, a procentowy poziom naładowania pozostaje stale na tym samym poziomie (na przykład 0%, 59% lub 80%).
Dioda LED sygnalizująca stan zasilania i ładowania na obudowie laptopa Gigabyte miga w nietypowym rytmie (najczęściej w kolorze pomarańczowym lub bursztynowym), gaśnie całkowicie albo nie reaguje na wpięcie wtyku zasilacza.
Poziom naładowania akumulatora spada podczas intensywnej pracy, grania w gry lub renderowania wideo, mimo że fabryczny zasilacz jest prawidłowo podłączony do gniazda.
Ładowanie rozpoczyna się jedynie w określonym położeniu kabla, co wymusza dociskanie lub poruszanie wtyczką w gnieździe zasilania.
Laptop ładuje baterię wyłącznie wtedy, gdy jest całkowicie wyłączony lub wprowadzony w stan uśpienia, natomiast po uruchomieniu systemu proces ładowania zostaje samoczynnie przerwany.
Akumulator ulega błyskawicznemu rozładowaniu w ciągu kilkunastu sekund lub kilku minut od momentu odłączenia zasilacza sieciowego.

Możliwe przyczyny braku ładowania — od najczęstszych do rzadkich

Brak ładowania akumulatora w laptopie Gigabyte może wynikać zarówno z naturalnego zużycia komponentów, uszkodzeń mechanicznych, jak i awarii skomplikowanych obwodów elektronicznych na płycie głównej. Najczęstsze źródła problemu obejmują:

Naturalne zużycie chemiczne ogniw lub zablokowanie kontrolera BMS: Wewnętrzne ogniwa litowo-polimerowe (pakiety chemiczne magazynujące energię elektryczną) z czasem tracą swoją pierwotną pojemność. Gdy napięcie na pojedynczej sekcji spadnie poniżej bezpiecznego progu, zintegrowany kontroler BMS (Battery Management System — układ elektroniczny wewnątrz baterii monitorujący napięcia, temperaturę i bezpieczeństwo pracy ogniw) trwale odcina możliwość dalszego ładowania, aby zapobiec przegrzaniu lub rozszczelnieniu pakietu.
Uszkodzenie zasilacza sieciowego lub przewodu: Przełamanie żyły transmisyjnej w kablu, wyrobienie bolca centralnego we wtyku DC lub utrata wydajności prądowej przez wyschnięte kondensatory wewnątrz zasilacza powodują, że laptop nie otrzymuje wystarczającej mocy do jednoczesnego zasilania podzespołów i ładowania ogniw.
Mechaniczne uszkodzenie gniazda zasilania DC: Gniazdo DC (złącze zasilania prądem stałym montowane na dedykowanej wiązce kablowej lub wlutowane bezpośrednio w laminat płyty głównej) ulega wyrobieniu, pęknięciu pinów wewnętrznych lub degradacji lutów pod wpływem szarpnięć i naprężeń mechanicznych.
Aktywne ograniczenie ładowania w oprogramowaniu producenta: W aplikacjach Gigabyte Control Center oraz AORUS Control Center (oficjalnym oprogramowaniu do zarządzania funkcjami laptopa) dostępne są profile ochrony żywotności baterii, które celowo wstrzymują ładowanie po osiągnięciu określonego pułapu naładowania (najczęściej 60% lub 80%).
Uszkodzenie kluczy wejściowych MOSFET na płycie głównej: Klucze wejściowe MOSFET (tranzystory polowe przełączające źródło zasilania pomiędzy zasilaczem a baterią oraz chroniące płytę przed zwarciem) mogą ulec przebiciu lub rozszczelnieniu struktury krzemowej, co odcina dopływ prądu do głównej linii zasilania płyty głównej.
Awaria układu scalonego chargera: Charger IC (sterownik przetwornicy PWM zarządzający procesem ładowania akumulatora i regulujący prąd oraz napięcie ładowania) może ulec uszkodzeniu w wyniku skoków napięcia w sieci energetycznej lub przegrzania.
Uszkodzenie rezystora pomiarowego lub elementów filtrujących: Rezystor pomiarowy (shunt resistor — precyzyjny rezystor o bardzo niskiej oporności służący układowi ładowania do pomiaru natężenia prądu) w przypadku przepalenia uniemożliwia sterownikowi prawidłowy odczyt parametrów pracy obwodu.
Uszkodzenie mikrokontrolera KBC/EC lub magistrali SMBus: Układ KBC/EC (Embedded Controller — mikrokontroler zarządzający procedurami startowymi płyty głównej, klawiaturą i komunikacją z baterią) może utracić łączność z akumulatorem przez awarię linii danych magistrali SMBus (szeregowej magistrali komunikacyjnej przesyłającej informacje o temperaturze, napięciu i stanie naładowania baterii).

Przebieg profesjonalnej diagnozy i naprawy układu zasilania

Prawidłowe ustalenie źródła problemu wymaga wieloetapowego procesu pomiarowego z wykorzystaniem profesjonalnego sprzętu laboratoryjnego. W naszym serwisie procedura naprawcza przebiega według ściśle określonego standardu technologicznego:

Weryfikacja parametrów zasilacza pod sztucznym obciążeniem: Zasilacz zostaje podłączony do regulowanego obciążenia elektronicznego, co pozwala na sprawdzenie stabilności napięcia wyjściowego oraz poziomu tętnień prądu przy maksymalnym znamionowym poborze mocy.
Diagnostyka akumulatora na dedykowanym testerze baterii: Odczytywane są parametry z pamięci EEPROM układu BMS, w tym rzeczywista pojemność w miliamperogodzinach, liczba zarejestrowanych cykli pracy, asymetria napięć na poszczególnych celach oraz obecność ewentualnych flag błędów blokujących ładowanie.
Pomiary napięć i rezystancji na płycie głównej: Po otwarciu obudowy serwisanci sprawdzają stan linii zasilania Vsys/B+ (głównej szyny zasilającej rozprowadzającej napięcie po całej płycie) za pomocą multimetru cyfrowego i oscyloskopu, badając obecność ewentualnych zwarć do masy w obwodzie przetwornicy ładowania.
Analiza sygnałów sterujących układu chargera: Weryfikowane są kluczowe sygnały logiczne, takie jak sygnał detekcji zasilacza ACDET (napięcie informujące sterownik o podłączeniu prawidłowej ładowarki), sygnał ACOK (potwierdzenie poprawności zasilania) oraz przebiegi sterujące bramkami tranzystorów MOSFET.
Wymiana uszkodzonych elementów w technologii montażu powierzchniowego: W przypadku wykrycia spalonych tranzystorów, uszkodzonego sterownika chargera lub przepalonych bezpieczników, komponenty te są precyzyjnie wylutowywane i zastępowane nowymi elementami przy użyciu stacji lutowniczych na gorące powietrze (hot air) i mikroskopu stereoskopowego.
Wymiana gniazda zasilania lub montaż nowego akumulatora: W razie stwierdzenia luzów mechanicznych montowane jest nowe gniazdo DC, a w przypadku uszkodzenia chemicznego instalowany jest fabrycznie nowy pakiet akumulatora.
Końcowe testy obciążeniowe i kalibracja: Złożony laptop przechodzi pełen cykl ładowania i rozładowania pod obciążeniem syntetycznym procesora oraz układu graficznego, co pozwala potwierdzić pełną stabilność termiczną i elektryczną zasilania.

Warianty usterki zasilania i ich specyfika w laptopach Gigabyte

W zależności od architektury konkretnego modelu Gigabyte, problem z ładowaniem może przybierać zróżnicowane formy wymagające odmiennego podejścia serwisowego:

Komunikat „Podłączony, nie ładuje” przy stałym poziomie energii: W laptopach Gigabyte AORUS i AERO sytuacja ta bardzo często wiąże się z pracą algorytmów ochronnych oprogramowania Gigabyte Control Center. Jeśli jednak poziom naładowania wynosi 0% i nie wzrasta, oznacza to zazwyczaj awarię bezpiecznika termicznego wewnątrz baterii lub uszkodzenie linii komunikacyjnej magistrali SMBus na płycie głównej.
Rozładowywanie baterii pod pełnym obciążeniem (zjawisko Hybrid Power): Zaawansowane laptopy gamingowe Gigabyte z mocnymi kartami graficznymi mogą w momentach szczytowego zapotrzebowania na moc pobierać brakującą energię z baterii pomimo podłączonego zasilacza. Jeżeli jednak bateria ulega rozładowaniu również przy umiarkowanym obciążeniu, wskazuje to na spadek wydajności zasilacza sieciowego lub uszkodzenie obwodu ogranicznika prądowego na płycie głównej.
Miganie diody ładowania w określonej sekwencji: W modelach Gigabyte G5, G7 czy starszych Sabre 15 migająca dioda sygnalizacyjna jest kodem błędu generowanym przez mikrokontroler KBC/EC. Oznacza zazwyczaj wykrycie zbyt wysokiej temperatury ogniw, przekroczenie limitu czasu ładowania lub asymetrię napięć między poszczególnymi sekcjami baterii.
Całkowity brak reakcji na zasilacz i brak ładowania: Gdy laptop nie reaguje na wpięcie przewodu, a diody pozostają wygaszone, uszkodzeniu uległ zazwyczaj pierwszy stopień zabezpieczenia wejściowego — dioda TVS (dioda zabezpieczająca przed przepięciami) lub pierwszy klucz wejściowy MOSFET, co uniemożliwia podanie napięcia 19V lub 20V na układ chargera.

Błędy popełniane podczas prób samodzielnej naprawy

Podejmowanie prób naprawy układu zasilania we własnym zakresie bez odpowiedniej wiedzy i zaplecza pomiarowego wiąże się z wysokim ryzykiem pogłębienia usterki. Do najczęstszych błędów należą:

Stosowanie tanich zasilaczy uniwersalnych: Zamienniki o niskiej jakości charakteryzują się niestabilnym napięciem wyjściowym oraz wysokimi szpilkami napięciowymi. Podłączenie takiego zasilacza do laptopa Gigabyte często prowadzi do natychmiastowego przebicia tranzystorów wejściowych i uszkodzenia sterownika przetwornicy głównej.
Mechaniczne wyginanie wtyku w wyrobionym gnieździe zasilania: Próby dociskania kabla pod kątem w celu „złapania styku” powodują powstawanie łuku elektrycznego, przegrzewanie się punktów lutowniczych oraz odrywanie miedzianych pól lutowniczych od wielowarstwowego laminatu płyty głównej, co może wywołać nieodwracalne zwarcia międzywarstwowe.
Próby otwierania i regeneracji pakietu baterii: Samodzielne rozbieranie zgrzewanych obudów akumulatorów litowo-polimerowych grozi mechanicznym przebiciem ogniwa i gwałtownym pożarem chemicznym. Ponadto odłączenie pojedynczych ogniw powoduje nieodwracalne zablokowanie procesora BMS, którego nie da się odblokować bez specjalistycznego programatora.
Czyszczenie gniazd metalowymi przedmiotami: Używanie igieł, pęset lub spinaczy biurowych do usuwania zabrudzeń z gniazda DC lub złącza baterii przy obecności ładunków szczątkowych prowadzi do zwarcia linii zasilających z liniami sygnałowymi, co natychmiast niszczy mikrokontroler KBC/EC.
Instalowanie nieoficjalnych modyfikacji BIOS: Wgrywanie niezweryfikowanych wersji oprogramowania układowego w celu obejścia blokady ładowania może doprowadzić do trwałego uszkodzenia kości pamięci SPI Flash (układu scalonego przechowującego kod startowy komputera).

Czas trwania naprawy układu ładowania

Czas realizacji zlecenia zależy od charakteru usterki oraz stopnia skomplikowania obwodów zasilania w danym modelu laptopa:

Typowa naprawa obejmująca diagnostykę elektroniczną płyty głównej, wymianę uszkodzonego gniazda zasilania, naprawę przetwornicy ładowania lub montaż nowego akumulatora z reguły nie przekracza 3 dni.
Czynności obejmujące kompleksową konserwację i czyszczenie układu chłodzenia wraz z weryfikacją parametrów termicznych sekcji zasilania realizowane są w czasie do 24 godzin (przy czym usługa ta nie jest wykonywana na miejscu u klienta, lecz w odpowiednio przystosowanych warunkach laboratoryjnych po bezpiecznym transporcie urządzenia).
Dzięki doświadczeniu serwisu wynoszącemu ponad 20 lat oraz liczbie ponad 10 000 urządzeń naprawionych w całej sieci serwisowej większość usterek usuwamy podczas pierwszej wizyty diagnostycznej.
Dojazd do klienta w celu bezpłatnego odbioru uszkodzonego sprzętu wynosi do 1 godziny od momentu przyjęcia zgłoszenia serwisowego.

Co można zweryfikować we własnym zakresie przed przekazaniem sprzętu

Przed zgłoszeniem laptopa do serwisu warto przeprowadzić kilka podstawowych, w pełni bezpiecznych czynności weryfikacyjnych:

Sprawdzenie stanu wizualnego przewodów: Należy dokładnie obejrzeć przewód zasilacza na całej długości pod kątem pęknięć izolacji, załamań, wybrzuszeń oraz nadtopień plastiku w okolicy wtyczki.
Weryfikacja ustawień oprogramowania Gigabyte: Warto uruchomić aplikację Gigabyte Control Center lub AORUS Control Center, przejść do sekcji zarządzania energią (Battery Management / Health) i sprawdzić, czy nie został ustawiony profil ograniczający maksymalny stan naładowania do 60% lub 80%.
Wykonanie twardego resetu mikrokontrolera EC: Należy odłączyć zasilacz sieciowy, a następnie wcisnąć i przytrzymać główny włącznik zasilania przez około 20 do 30 sekund. Pozwala to na całkowite rozładowanie ładunków z kondensatorów filtrujących i zresetowanie rejestrów mikrokontrolera KBC/EC.
Podłączenie do innego gniazdka ściennego: Warto sprawdzić działanie zasilacza w innym punkcie instalacji elektrycznej, z pominięciem listew zasilających i przedłużaczy.
Zasady bezpieczeństwa — czego nie robić: Nie należy rozkręcać obudowy laptopa bez zabezpieczeń antystatycznych ESD, nie wolno podważać ani nakłuwać obudowy akumulatora (szczególnie w przypadku zauważenia wybrzuszeń obudowy lub touchpada) oraz nie wolno podawać napięcia z zewnętrznych zasilaczy bezpośrednio na piny złącza baterii.

Kiedy brak ładowania nie oznacza uszkodzenia samej baterii

Brak przyrostu energii w akumulatorze nie zawsze jest równoznaczny z koniecznością wymiany samej baterii. W wielu przypadkach źródło usterki leży w innych podzespołach komputera:

Uszkodzenie mechaniczne gniazda zasilania: Pęknięty pin wewnętrzny w gnieździe DC powoduje brak przejścia prądu z zasilacza na płytę główną, podczas gdy sama bateria oraz układ chargera pozostają w pełni sprawne.
Utrata wydajności prądowej zasilacza sieciowego: Zasilacz może generować prawidłowe napięcie jałowe (mierzone bez obciążenia), jednak w momencie podłączenia do laptopa napięcie to gwałtownie spada z powodu zużycia elementów półprzewodnikowych w ładowarce.
Zadziałanie zabezpieczeń termicznych: W wydajnych laptopach Gigabyte AORUS i G-Series proces ładowania baterii jest wstrzymywany przez sterownik KBC, jeśli czujniki temperatury wewnątrz obudowy zarejestrują przegrzewanie się sekcji zasilania lub procesora.
Przebicie kluczy wejściowych MOSFET: Uszkodzenie tranzystorów separujących odcina zasilanie z ładowarki, uniemożliwiając naładowanie w pełni sprawnego akumulatora.
Błąd pamięci BIOS lub mikrokontrolera EC: Przekłamanie danych konfiguracyjnych w kości BIOS może uniemożliwić systemowi prawidłowe rozpoznanie obecności baterii pomimo poprawnego przepływu prądu.

Najczęstsze pytania dotyczące ładowania w laptopach Gigabyte

Pytanie: Dlaczego laptop Gigabyte nie ładuje baterii powyżej 60% lub 80%?

Odpowiedź: Jest to zamierzone działanie funkcji ochrony akumulatora w aplikacji Gigabyte Control Center lub AORUS Control Center. Oprogramowanie producenta umożliwia ustawienie limitu naładowania w celu zminimalizowania degradacji chemicznej ogniw litowo-polimerowych podczas ciągłej pracy na zasilaczu sieciowym. Zmiana profilu na tryb pełnego naładowania przywraca ładowanie do poziomu 100%.

Pytanie: Czy można bezpiecznie używać laptopa Gigabyte z odłączoną lub wyjętą baterią?

Odpowiedź: Tak, laptopy Gigabyte mogą pracować na samym zasilaczu sieciowym, jednak w przypadku zaawansowanych modeli gamingowych może to powodować spadek wydajności w grach. Wiele konstrukcji wykorzystuje energię z baterii jako bufor wspomagający zasilacz podczas krótkotrwałych skoków poboru mocy przez kartę graficzną i procesor.

Pytanie: Czym grozi spuchnięta bateria w laptopie i jak ją rozpoznać?

Odpowiedź: Spuchnięcie baterii wynika z wydzielania się gazów wewnątrz zdegradowanych ogniw litowo-polimerowych na skutek przegrzania lub przeładowania. Objawia się to unoszeniem płytki dotykowej (touchpada), wybrzuszeniem dolnej pokrywy obudowy lub problemami z domykaniem klapy. Taki akumulator stwarza ryzyko rozszczelnienia i uszkodzenia mechanicznego sąsiadujących podzespołów, dlatego wymaga natychmiastowej, bezpiecznej utylizacji i wymiany na nowy komponent.

Pytanie: Czy montowane w serwisie baterie są fabrycznie nowe czy regenerowane?

Odpowiedź: W procesie naprawy wykorzystywane są wyłącznie nowe podzespoły od sprawdzonych dostawców. Nie stosujemy ogniw używanych, regenerowanych ani pochodzących z demontażu innych urządzeń, co gwarantuje pełną fabryczną pojemność oraz bezpieczeństwo eksploatacji.

Warunki realizacji usługi serwisowej

Wszystkie usługi realizowane są w wygodnym i bezpiecznym modelu door-to-door, dedykowanym obsłudze laptopów marki Gigabyte:

Diagnoza laptopa jest bezpłatna — szczegółowe testy pomiarowe pozwalają na dokładne zlokalizowanie usterki bez ponoszenia kosztów wstępnych.
Sprzęt odbieramy i zwracamy bez opłat bezpośrednio pod wskazanym adresem, a dojazd do klienta realizowany jest w czasie do 1 godziny.
Na czas trwania procedury serwisowej dostępny jest bezpłatny laptop zastępczy, co pozwala na zachowanie ciągłości pracy lub nauki.
Na wykonane naprawy układów zasilania oraz wymienione podzespoły udzielana jest gwarancja do 12 miesięcy.
Do wszystkich napraw wykorzystywane są wyłącznie nowe części zamienne, nigdy używane lub pochodzące z odzysku.
Wszystkie prace naprawcze wykonują nasi serwisanci, bez udziału zewnętrznych podwykonawców.
Domyślnie serwis pracuje bez hasła klienta do systemu operacyjnego — prośba o podanie danych logowania pojawia się wyłącznie wtedy, gdy bez dostępu do profilu nie ma możliwości przeprowadzenia specjalistycznych testów stabilności podzespołów pod obciążeniem, zawsze z podaniem dokładnego celu weryfikacji.
Wycena naprawy jest zawsze ustalana indywidualnie po przeprowadzeniu bezpłatnej diagnozy, w oparciu o zakres uszkodzeń oraz dostępność niezbędnych komponentów elektronicznych, zanim jakiekolwiek prace zostaną rozpoczęte.
Za wykonane usługi zawsze wystawiana jest faktura, zarówno dla podmiotów gospodarczych, jak i osób prywatnych.
W przypadku naprawy realizowanej w trybie door-to-door, jeżeli usterka nie zostanie usunięta, właściciel nie ponosi żadnych opłat za wykonane czynności diagnostyczne.

Zamów bezpłatny odbiór sprzętu i skorzystaj z profesjonalnej diagnostyki układu zasilania w laptopie Gigabyte.

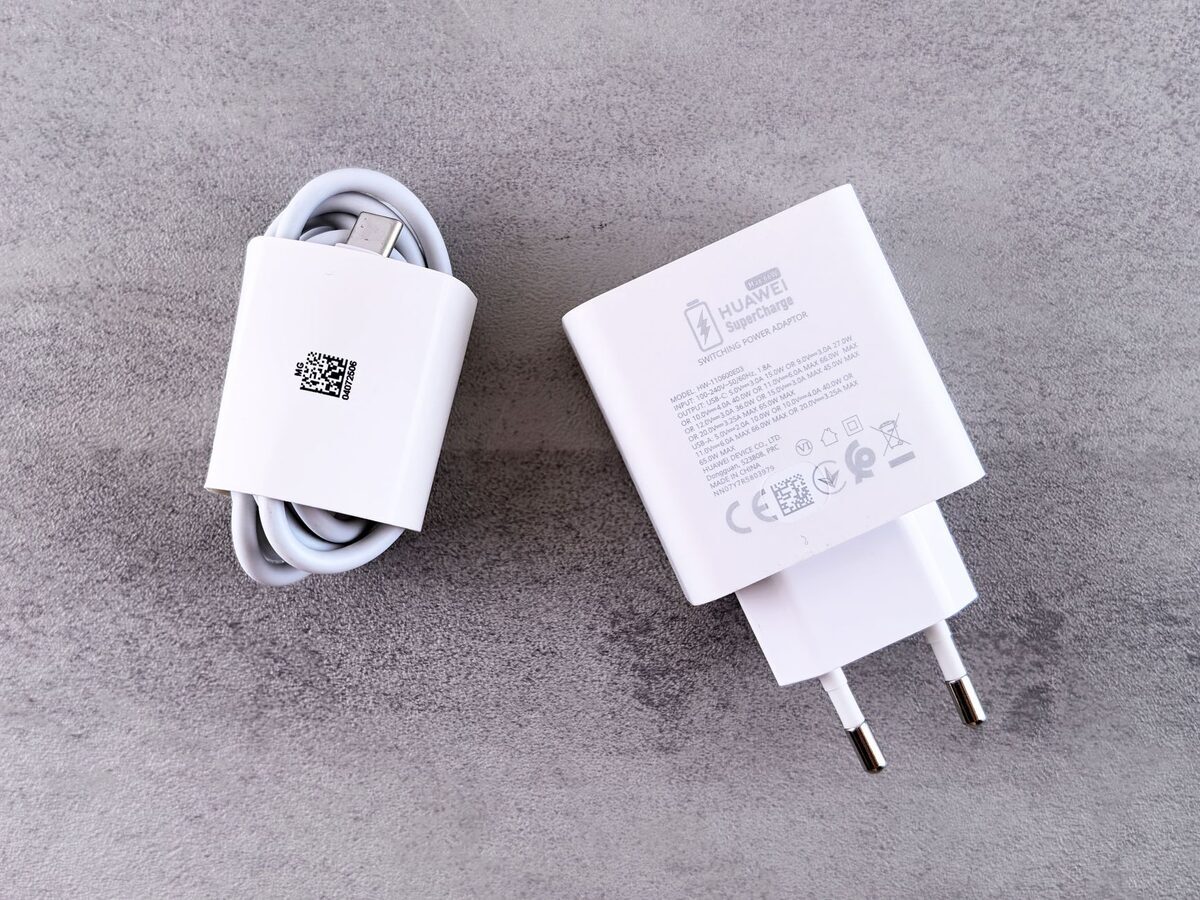

Laptop nie ładuje baterii — diagnostyka
