Objawy uszkodzenia styków baterii w laptopie Gigabyte
W laptopach marki Gigabyte, obejmujących serie gamingowe AORUS i G-Series (takie jak G5 czy G7), linie dla twórców AERO oraz konstrukcje Sabre, P-Series, Q-Series, U-Series, W-Series czy WA-Series, usterka połączenia baterii z płytą główną daje bardzo charakterystyczne symptomy. W modelach z niewymienną baterią wewnętrzną (pakietem ogniw zamkniętym wewnątrz obudowy, połączonym bezpośrednio ze złączem na płycie głównej) uszkodzenie styków natychmiast zaburza prawidłową dystrybucję energii.
Najczęściej obserwowanym objawem jest sytuacja, w której laptop uruchamia się i działa wyłącznie przy podłączonym zasilaczu sieciowym. W momencie odłączenia wtyczki ładowania urządzenie natychmiast gaśnie, bez przejścia w tryb uśpienia i bez wyświetlenia ostrzeżenia o niskim stanie energii. W środowisku systemu operacyjnego wskaźnik zasilania wskazuje wówczas brak akumulatora, wyświetlając komunikat o treści „nie wykryto baterii” lub przekreślony symbol ogniwa.
Innym wariantem tego problemu jest stan, w którym ikona zasilania informuje: „podłączony, nie ładuje”. Poziom naładowania akumulatora pozostaje zablokowany na stałej wartości, najczęściej na poziomie 0%, i nie rośnie nawet po wielu godzinach ciągłego zasilania z sieci. Użytkownicy zauważają także niestabilność działania komputera przy poruszeniu obudową. Sprzęt potrafi nagle zresetować się lub wyłączyć przy podnoszeniu z biurka, zmianie kąta nachylenia ekranu czy delikatnym nacisku na dolną pokrywę kadłubka (dolną część obudowy laptopa chroniącą podzespoły bazowe).
Wskaźnik świetlny LED (dioda elektroluminescencyjna — półprzewodnikowy element świecący informujący o stanie pracy i ładowania) może pulsować na pomarańczowo lub w ogóle nie reagować na podłączenie sprawnej ładowarki. Dodatkowo w zaawansowanych laptopach Gigabyte AERO i AORUS brak prawidłowego sygnału z baterii wywołuje zjawisko throttlingu (automatycznego obniżania taktowania zegarów procesora i karty graficznej przez oprogramowanie układowe w celu drastycznego ograniczenia poboru prądu), co skutkuje gwałtownym spadkiem płynności działania całego systemu.
Możliwe przyczyny uszkodzenia i oberwania styków baterii
Uszkodzenia styków baterii wylutowanej na płycie głównej mają podłoże mechaniczne, termiczne oraz chemiczne. Do najważniejszych przyczyn należą, uporządkowane od najczęstszych do najrzadszych:
- Naprężenia mechaniczne i ugięcia kadłubka obudowy. Smukła konstrukcja nowoczesnych laptopów sprawia, że przenoszenie urządzenia za jeden narożnik, uderzenia w transporcie czy upadki generują siły skrętne. Naprężenia te przenoszą się bezpośrednio na złącze baterii przylutowane do laminatu PCB (płytki obwodu drukowanego — wielowarstwowej płyty zintegrowanej z miedzianymi ścieżkami przewodzącymi), powodując pękanie metalowych wyprowadzeń lub odspojenie gniazda od płyty.
- Powstawanie mikropęknięć w spoiwie lutowniczym (zimne luty — wada połączenia powstała w wyniku zmęczenia materiału i naprężeń, prowadząca do zaniku przewodzenia prądu). Wysokie temperatury osiągane przez wydajne komponenty w laptopach gamingowych wywołują nieustanne rozszerzanie i kurczenie się elementów. Bezołowiowe spoiwo lutownicze z czasem traci swoją elastyczność i pęka na punktach montażowych styków.
- Wyrwanie padów lutowniczych z laminatu (pad lutowniczy — miedziane pole stykowe na powierzchni płyty głównej, do którego przylutowana jest nóżka złącza). Do tego uszkodzenia dochodzi najczęściej podczas wcześniejszych, nieumiejętnych prób demontażu baterii lub siłowego odpinania konektora, co powoduje zerwanie miedzi wraz z kawałkiem laminatu.
- Korozja i utlenienie powierzchni metalowych styków. Przedostanie się wilgoci z otoczenia, mikro-zalania cieczą lub kondensacja pary wodnej wewnątrz obudowy prowadzą do powstawania warstwy tlenków. Tlenki metali cechują się wysoką rezystancją (oporem elektrycznym przeciwdziałającym swobodnemu przepływowi prądu), co blokuje transfer energii i zakłóca przesyłanie danych telemetrycznych.
- Nadpalenie i degradacja pinów prądowych wskutek iskrzenia. Poluzowany styk pod dużym obciążeniem prądowym generuje mikroskopijne łuki elektryczne. Wysoka temperatura wypala metalowe blaszki złącza i topi plastikowy korpus gniazda, doprowadzając do trwałej przerwy w obwodzie.
- Awaria elementów filtrujących i zabezpieczających w torze zasilania bateryjnego. Należą do nich uszkodzenia diod zabezpieczających TVS (półprzewodnikowych elementów tłumiących impulsy przepięciowe) lub przepalenie rezystora pomiarowego (bocznika prądowego — precyzyjnego opornika służącego do pomiaru natężenia prądu płynącego do i z akumulatora).
Przebieg diagnozy i naprawy styków baterii w serwisie

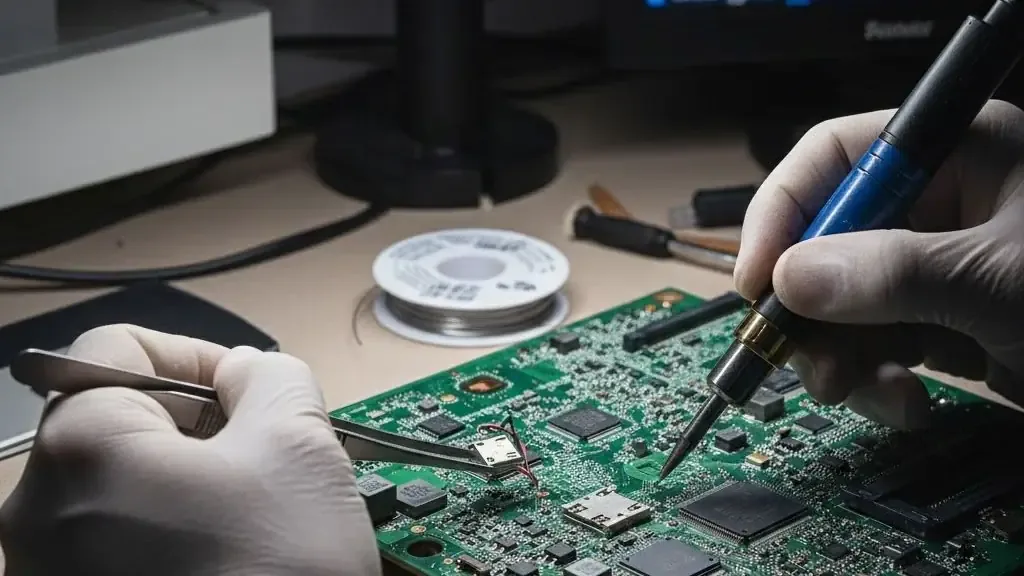

Naprawa wylutowanych lub oberwanych styków baterii wymaga precyzyjnych prac mikrolutowniczych pod mikroskopem laboratoryjnym. W naszym serwisie procedura naprawcza przebiega według ściśle określonych etapów technologicznych.
Pierwszym krokiem jest bezpieczny demontaż dolnej obudowy laptopa na stanowisku wyposażonym w ochronę przed ESD (wyładowaniami elektrostatycznymi — nagłymi przeskokami ładunków elektrycznych mogącymi uszkodzić wrażliwe układy scalone). Następnie przeprowadzana jest inspekcja optyczna pod mikroskopem stereoskopowym (urządzeniem optycznym zapewniającym trójwymiarowy, powiększony obraz pola roboczego). Serwisant ocenia stan mechaniczny pinów, stopień pęknięcia spoiwa, integralność pól lutowniczych oraz sprawdza, czy nie doszło do przerwania wewnętrznych ścieżek sygnałowych w laminacie PCB.
Kolejnym etapem są pomiary elektryczne przy użyciu multimetru cyfrowego oraz oscyloskopu (przyrządu do rejestracji i wizualizacji przebiegów napięcia w czasie). Sprawdzana jest ciągłość linii zasilających BAT+ (dodatniego bieguna baterii) oraz masy GND (bieguna ujemnego). Wykonywany jest również pomiar rezystancji do masy na liniach magistrali SMBus (System Management Bus — dwuprzewodowej cyfrowej szyny komunikacyjnej przesyłającej dane o parametrach ogniw do płyty głównej). Pomiary te pozwalają potwierdzić, czy linie danych zegarowych SCL i danych szeregowych SDA docierają bez zakłóceń do układu KBC/EC (Embedded Controller — jednoukładowego mikrokontrolera zarządzającego procedurami startowymi, zasilaniem i klawiaturą).
Po zlokalizowaniu uszkodzeń następuje oczyszczenie obszaru roboczego. Stare, utlenione spoiwo jest usuwane za pomocą miedzianej plecionki rozlutowniczej (taśmy miedzianej wchłaniającej płynną cynę) oraz aktywnego topnika (preparatu chemicznego ułatwiającego topnienie stopu i zapobiegającego utlenianiu powierzchni podczas lutowania).
W przypadku zerwanych padów lutowniczych wykonywana jest mikrochirurgia laminatu. Serwisant rekonstruuje brakujące punkty podparcia i ścieżki za pomocą cienkiego drutu miedzianego nawojowego o grubości kilkudziesięciu mikrometrów, łącząc go bezpośrednio z przelotkami (metalizowanymi mikrootworami łączącymi poszczególne warstwy płyty głównej). Zrekonstruowane połączenie zostaje pokryte fotopolimerową maską lutowniczą (solder mask — specjalistycznym lakierem izolacyjnym) i utwardzone wiązką promieniowania ultrafioletowego UV, co zapewnia odporność chemiczną i mechaniczną.
Następnie montowane jest nowe złącze baterii przy użyciu precyzyjnej mikrolutownicy lub stacji na gorące powietrze hot-air (urządzenia nadmuchującego strumień powietrza o ściśle kontrolowanej temperaturze, zapobiegającej odkształceniu plastikowych elementów gniazda). Po zakończeniu lutowania złącze jest myte w myjce chemicznej z użyciem alkoholu izopropylowego w celu usunięcia pozostałości topnika.
Ostatnim etapem jest weryfikacja parametrów pracy. Laptop poddawany jest testom obciążeniowym, podczas których monitorowane są parametry prądu ładowania, temperatura styków oraz stabilność zasilania po odłączeniu ładowarki sieciowej.
Warianty problemu ze stykami baterii i ich specyfika
Uszkodzenia połączenia bateryjnego w laptopach Gigabyte różnią się stopniem skomplikowania oraz zakresem niezbędnych prac serwisowych:
Wariant z przerwaniem linii komunikacji cyfrowej SMBus. W tym przypadku piny zasilające przewodzą prąd, lecz uszkodzeniu uległy piny przesyłające dane telemetryczne. Laptop potrafi działać na baterii, lecz system operacyjny nie potrafi odczytać procentowego poziomu energii i nie potrafi oszacować czasu pracy. Układ chargera (przetwornicy ładowania) odmawia rozpoczęcia ładowania ze względów bezpieczeństwa, aby nie doprowadzić do przeładowania ogniw.
Wariant z oderwaniem głównych pinów prądowych. Uszkodzeniu ulegają wyłącznie grube wyprowadzenia przenoszące wysokie natężenie prądu. Bateria jest poprawnie identyfikowana w systemie, lecz laptop gaśnie natychmiast po wyjęciu wtyczki zasilacza, a prąd ładowania nie dociera do ogniw.
Wariant z kompletnym wyrwaniem złącza i zerwaniem miedzianych pól montażowych. Jest to najpoważniejszy stan usterki mechanicznej, powstały zazwyczaj przy nieostrożnym demontażu. Wymaga on pełnej odbudowy struktury połączeń pod mikroskopem przed ponownym osadzeniem gniazda.
Wariant ze zniekształceniem wewnętrznych blaszek sprężystych gniazda. Luty łączące złącze z płytą pozostają nienaruszone, lecz wewnętrzne blaszki stykowe uległy wygięciu lub zmęczeniu materiałowemu. Skutkuje to przerywaniem zasilania przy drganiach i wstrząsach. Jedynym skutecznym rozwiązaniem jest wymiana całego gniazda na fabrycznie nowy podzespół.
Błędy popełniane przy próbie samodzielnej naprawy
Samodzielne próby naprawy styków baterii przez osoby bez odpowiedniego zaplecza laboratoryjnego i wiedzy elektronicznej prowadzą zazwyczaj do znacznego powiększenia skali uszkodzeń:
Stosowanie podkładek dociskowych z papieru, gumy lub taśmy klejącej. Prowizoryczne dociskanie luźnego złącza poprzez wkładanie ciał obcych pod dolną pokrywę obudowy wywołuje miejscowy, punktowy nacisk na płytę główną. Prowadzi to do nieodwracalnego rozwarstwienia laminatu PCB oraz pękania połączeń pod sąsiednimi układami scalonymi.
Używanie lutownic transformatorowych lub urządzeń bez precyzyjnej stabilizacji temperatury. Przegrzanie pól lutowniczych powoduje natychmiastowe odklejenie ścieżek miedzianych od podłoża szklano-epoksydowego. Ponadto groty lutownic transformatorowych generują pole elektromagnetyczne oraz ładunki elektrostatyczne, które niszczą strukturę mikrokontrolera KBC/EC oraz pamięci BIOS (Basic Input/Output System — oprogramowania układowego płyty głównej).
Aplikowanie klejów cyjanoakrylowych lub żywic epoksydowych w celu przymocowania ruszającego się gniazda. Kleje tego typu wnikają kapilarnie pomiędzy powierzchnie stykowe, tworząc trwałą warstwę izolatora elektrycznego. Ich chemiczne opary przyspieszają korozję metali, a usunięcie stwardniałej żywicy bez uszkodzenia delikatnych elementów SMD (Surface Mount Device — podzespołów przeznaczonych do montażu powierzchniowego) bywa skrajnie trudne.
Nieumiejętne mostkowanie pinów przewodami bez znajomości schematu ideowego. Przypadkowe podanie pełnego napięcia baterii (wynoszącego w laptopach Gigabyte od kilkunastu do ponad piętnastu woltów) na niskonapięciowe linie sygnałowe magistrali SMBus pracujące w logice 3,3V skutkuje natychmiastowym spaleniem procesora, mostka PCH (Platform Controller Hub — układu sterującego magistralami wejścia/wyjścia) lub układu KBC.
Prowadzenie prac metalowymi narzędziami przy podłączonym akumulatorze. Zwarcie wyprowadzeń baterii wkrętakiem lub pęsetą prowadzi do powstania łuku zwarciowego, uszkodzenia tranzystorów kluczujących MOSFET (tranzystorów polowych sterujących przepływem prądu) oraz trwałego zablokowania elektroniki BMS wewnątrz akumulatora.
Czas trwania naprawy połączenia baterii
Czas realizacji usługi zależy od stopnia uszkodzenia pól montażowych oraz konieczności odtwarzania przerwanych ścieżek na płycie głównej. W naszym modelu obsługi door-to-door dojazd do klienta w celu odbioru komputera następuje w czasie do 1 godziny od przyjęcia zgłoszenia.
Po przekazaniu urządzenia do laboratorium serwisowego diagności przeprowadzają szczegółową inspekcję mikroskopową. W standardowych przypadkach, obejmujących przelutowanie styków lub wymianę konektora, typowa naprawa z reguły nie przekracza 3 dni. W sytuacjach wymagających zaawansowanej rekonstrukcji wielowarstwowego laminatu czas ten pozwala na precyzyjne odbudowanie połączeń, nałożenie powłok ochronnych i przeprowadzenie wieloetapowych testów obciążeniowych układu ładowania.
Co można zrobić bezpiecznie przed oddaniem sprzętu do serwisu
Przed przekazaniem laptopa kierowcy serwisu warto podjąć kilka podstawowych kroków zabezpieczających:
- Odłączyć zasilacz sieciowy od gniazda ściennego oraz od gniazda zasilania laptopa, aby wyeliminować ryzyko wystąpienia przepięć w uszkodzonym obwodzie.
- Umieścić komputer w bezpiecznym, suchym miejscu, w temperaturze pokojowej.
- Przygotować krótki opis zaobserwowanych objawów (na przykład informację, czy laptop wyłącza się przy poruszeniu obudową, czy dioda zasilania sygnalizuje błąd).
Czynności, których nie należy wykonywać pod żadnym pozorem:
- Nie rozkręcać obudowy i nie próbować demontować baterii bez narzędzi antystatycznych i separatorów z tworzywa sztucznego.
- Nie podważać ogniw litowo-polimerowych ostrymi narzędziami metalowymi, gdyż przebicie powłoki akumulatora prowadzi do gwałtownej reakcji chemicznej i samozapłonu.
- Nie stosować chemicznych aerozoli do czyszczenia styków, ponieważ płynne preparaty mogą wniknąć pod układy scalone BGA (Ball Grid Array — układy montowane na siatce kulek lutowniczych) i wywołać zwarcia pod wpływem napięć resztkowych zgromadzonych w kondensatorach.
- Nie forsować wtyku ładowarki ani nie wyginać kabla zasilacza w celu wymuszenia ładowania.
Kiedy objawy wskazują na inną usterkę układu zasilania
Brak ładowania lub niestabilna praca na baterii nie zawsze oznaczają problem z samymi stykami na płycie głównej. Podobne symptomy mogą być wywołane przez inne elementy toru zasilania:
Zużycie chemiczne lub awaria modułu BMS baterii. Ogniwa litowo-polimerowe z biegiem czasu tracą swoją nominalną pojemność, a wzrost ich rezystancji wewnętrznej uniemożliwia oddawanie prądu pod obciążeniem. Ponadto wbudowany w akumulator układ BMS (Battery Management System — elektroniczny moduł monitorujący napięcia poszczególnych sekcji ogniw) może trwale zablokować wyjście prądowe w przypadku wykrycia asymetrii napięć lub uszkodzenia bezpiecznika termicznego.
Uszkodzenie układu przetwornicy chargera na płycie głównej. Niesprawność układu scalonego sterującego przetwornicą ładowania (na przykład kontrolera ISL lub BQ) bądź zwarcie w strukturze współpracujących tranzystorów MOSFET uniemożliwia generowanie napięcia ładowania, pomimo w pełni sprawnych styków mechanicznych.
Uszkodzenie gniazda zasilania DC-IN (gniazda ładowarki). Pęknięcie pinu centralnego lub oberwanie punktów lutowniczych gniazda zasilania sieciowego powoduje brak dopływu prądu z zasilacza, co uniemożliwia naładowanie sprawnej baterii.
Niesprawność zasilacza sieciowego. Spadek napięcia wyjściowego ładowarki pod obciążeniem lub uszkodzenie żyły sygnałowej w przewodzie zasilającym uniemożliwia płycie głównej pobranie odpowiedniej mocy do jednoczesnego zasilania laptopa i ładowania ogniw.
Błędy oprogramowania układowego BIOS lub KBC. Uszkodzenie zawartości pamięci flash zawierającej kod BIOS może skutkować błędną interpretacją tabel ACPI (Advanced Configuration and Power Interface — otwartego standardu zarządzania energią), co prowadzi do błędnego raportowania stanu baterii w systemie operacyjnym.
Najczęściej zadawane pytania
Czy po naprawie styków na płycie głównej konieczna jest wymiana akumulatora na nowy?
W zdecydowanej większości przypadków akumulator pozostaje sprawny i nie wymaga wymiany. Jeśli pomiary diagnostyczne wykażą, że ogniwa zachowały właściwą pojemność, a wewnętrzna elektronika BMS nie uległa zablokowaniu, naprawa ogranicza się wyłącznie do odtworzenia połączenia elektrycznego na płycie głównej.
Dlaczego w nowoczesnych laptopach Gigabyte złącze baterii jest umieszczone wewnątrz obudowy na płycie głównej?
Współczesne konstrukcje z serii AORUS oraz AERO stawiają na maksymalną redukcję grubości obudowy oraz wysoką sztywność konstrukcji. Zastosowanie wewnętrznego pakietu bateryjnego pozwala wykorzystać każdy milimetr przestrzeni wewnątrz kadłubka na większe ogniwa oraz rozbudowany układ chłodzenia, eliminując ciężkie zewnętrzne mechanizmy zatrzaskowe.
Czy odtworzone ścieżki i zrekonstruowane pady lutownicze są odporne na drgania i wysokie temperatury?
Profesjonalna rekonstrukcja wykonana przy użyciu miedzianego drutu nawojowego, wysokiej jakości spoiwa oraz utwardzanej promieniami UV fotopolimerowej maski ochronnej zapewnia pełną wytrzymałość mechaniczną i elektryczną. Odtworzone punkty z powodzeniem znoszą obciążenia termiczne i wibracje generowane przez wentylatory podczas wielogodzinnej pracy pod pełnym obciążeniem.
Czy do przeprowadzenia naprawy zasilania i styków baterii potrzebne jest hasło do systemu Windows?
Domyślnie serwis wykonuje wszelkie prace diagnostyczne, mikrolutownicze oraz pomiary parametrów ładowania bez konieczności logowania się do konta użytkownika, wykorzystując zewnętrzne procedury sprzętowe. Dostęp do systemu jest potrzebny wyłącznie w sporadycznych przypadkach, gdy konieczna jest weryfikacja specyficznego oprogramowania producenta do zarządzania profilami energetycznymi.
Warunki realizacji naprawy w modelu door-to-door
Wszystkie naprawy realizujemy w wygodnym i bezpiecznym modelu door-to-door, dedykowanym laptopom marki Gigabyte:
- Diagnoza laptopa jest bezpłatna. Wycena naprawy jest zawsze indywidualna, ustalana po bezpłatnej diagnozie, zanim naprawa się zacznie. Koszt zależy od zakresu uszkodzenia i dostępności części.
- Sprzęt odbieramy i zwracamy bez opłat. Dojazd do klienta jest bezpłatny i realizowany w czasie do 1 godziny.
- Na czas naprawy dostępny jest bezpłatny laptop zastępczy, co pozwala utrzymać ciągłość pracy lub nauki.
- Doświadczenie serwisu wynosi ponad 20 lat, a liczba naprawionych urządzeń w całej sieci przekracza 10 000 urządzeń.
- Naprawę wykonują nasi serwisanci, nie podwykonawcy, co gwarantuje najwyższy standard precyzji mikrolutowania.
- W procesie naprawczym stosujemy wyłącznie nowe części, nigdy używane lub z odzysku.
- Większość usterek usuwamy podczas pierwszej wizyty, a w przypadku konieczności wykonania prac laboratoryjnych typowa naprawa z reguły nie przekracza 3 dni.
- Na wykonaną usługę oraz wymienione komponenty udzielana jest gwarancja do 12 miesięcy.
- Do każdego zlecenia wystawiana jest faktura, także dla osoby prywatnej.
Zamów bezpłatny odbiór laptopa Gigabyte lub zgłoś naprawę, aby bezpiecznie przywrócić stabilne zasilanie w urządzeniu.
