Objawy uszkodzenia rurek cieplnych w laptopie Gigabyte

Uszkodzenie układu heatpipe (miedzianych rurek cieplnych wypełnionych czynnikiem chłodniczym) daje bardzo charakterystyczne symptomy, które często bywają mylone ze zwykłym zabrudzeniem układu chłodzenia. Podczas rozmów diagnostycznych użytkownicy laptopów Gigabyte najczęściej opisują sytuację, w której wentylatory pracują nieustannie na maksymalnych obrotach, generując głośny szum, podczas gdy powietrze wydmuchiwane przez kratki wentylacyjne z tyłu lub po bokach obudowy pozostaje całkowicie zimne lub ledwo letnie. Zjawisko to występuje zarówno w wysokowydajnych laptopach dla graczy i twórców treści z serii AORUS oraz AERO, jak i w uniwersalnych konstrukcjach z serii G-Series (np. Gigabyte G5, G7) czy starszych modelach z serii P-Series, Sabre, Q-Series, U-Series, W-Series oraz WA-Series.

Kolejnym powszechnie zgłaszanym objawem jest nagły spadek płynności działania systemu już po kilkudziesięciu sekundach od uruchomienia wymagającej gry, renderowania wideo lub aplikacji projektowej. Dochodzi wówczas do zjawiska zwanego thermal throttling (dławieniem termicznym — automatycznym obniżaniem częstotliwości taktowania zegarów procesora CPU oraz układu graficznego GPU w celu ochrony krzemowej struktury przed termicznym zniszczeniem). W skrajnych przypadkach temperatura rdzeni natychmiast przekracza próg krytyczny, co powoduje nagłe wyłączenie się laptopa, restart lub zablokowanie obrazu bez wcześniejszych komunikatów o błędach. Obudowa w okolicach procesora i karty graficznej staje się punktowo bardzo gorąca w dotyku, podczas gdy sam radiator pozostaje chłodny, co wskazuje na całkowite zablokowanie transferu energii cieplnej.

Możliwe przyczyny awarii heatpipe'ów

Rurki cieplne są elementami pasywnymi pozbawionymi części ruchomych, jednak ich prawidłowe działanie opiera się na precyzyjnych zjawiskach termodynamicznych zachodzących w hermetycznie zamkniętej przestrzeni. Uszkodzenia rurek w laptopach Gigabyte wynikają z kilku głównych czynników, uszeregowanych od najczęściej spotykanych do najrzadszych:

Rozszczelnienie (dekompresja rurki cieplnej — utrata hermetyczności i podciśnienia wewnątrz miedzianego płaszcza). Wewnątrz sprawnego heatpipe'a panuje próżnia technologiczna (obniżone ciśnienie gazu), dzięki której ciecz robocza (najczęściej woda zdemineralizowana pod bardzo niskim ciśnieniem) wrze i odparowuje już w temperaturze około 30-40 stopni Celsjusza. Powstanie mikropęknięcia powoduje natychmiastowe wniknięcie powietrza atmosferycznego do wnętrza rurki, co bezpowrotnie zatrzymuje proces przemiany fazowej cieczy roboczej i paraliżuje transport ciepła.
Mechaniczne odkształcenie lub zgniecenie (uszkodzenie geometrii miedzianej rurki na skutek uderzenia, upadku laptopa lub nieumiejętnego docisku podczas nieautoryzowanych prób rozbiórki). Zgniecenie ścianki prowadzi do zaciśnięcia kanału parowego oraz zmiażdżenia struktury kapilarnej, co uniemożliwia swobodny przepływ gazu i powrót cieczy.
Degradacja lub zatarcie wewnętrznej struktury kapilarnej (knota spiekanego — porowatej warstwy sproszkowanej miedzi napylonej na wewnętrzne ścianki rurki cieplnej). W rzadkich przypadkach, po wielu latach nieprzerwanej eksploatacji w skrajnie wysokich temperaturach, dochodzi do utlenienia wnętrza lub zakłócenia transportu kapilarnego cieczy skroplonej z powrotem do strefy parowania.
Wada fabryczna zgrzewu końcówki rurki (mikroskopijna nieszczelność na zakończeniu technologicznym zgrzewu miedzi). Tego typu usterka ujawnia się zwykle pod wpływem setek cykli rozszerzalności cieplnej (naprzemiennego nagrzewania i stygnięcia metalu), co w konsekwencji prowadzi do powolnego ulotnienia się podciśnienia.

Przebieg diagnozy i proces wymiany rurek cieplnych

Weryfikacja sprawności rurek cieplnych w naszym serwisie odbywa się za pomocą specjalistycznych procedur pomiarowych. Diagnoza laptopa jest bezpłatna i rozpoczyna się od analizy termowizyjnej (badania rozkładu promieniowania podczerwonego na powierzchni modułu chłodzenia za pomocą kamery termowizyjnej) oraz pomiaru pirometrem (bezkontaktowym miernikiem punktowym temperatury). Sprawna rurka cieplna wykazuje niemal identyczną temperaturę na całej swojej długości — ciepło z sekcji parownika (płytki stykającej się z rdzeniem) jest natychmiast transportowane do sekcji skraplacza (miedzianych finów radiatora umieszczonych przy wentylatorze). Jeśli kamera termowizyjna wykaże ogromny gradient temperatur — na przykład 95 stopni Celsjusza nad rdzeniem i zaledwie 30 stopni Celsjusza na odcinku oddalonym o 3 centymetry — rurka cieplna kwalifikuje się do bezwzględnej wymiany.

Procedura naprawcza w laboratorium serwisowym obejmuje następujące kroki technologiczne:

Bezpieczny demontaż obudowy i odłączenie zasilania bateryjnego, co eliminuje ryzyko powstawania ładunków elektrostatycznych i zwarć.
Demontaż całego modułu chłodzenia Windforce z zachowaniem ściśle określonej sekwencji odkręcania śrub dociskowych, oznaczonej numerycznie na ramce montażowej.
Oczyszczenie powierzchni rdzeni procesora krzemowego i karty graficznej z pozostałości zdegradowanych materiałów termoprzewodzących przy użyciu alkoholu izopropylowego IPA (specjalistycznego preparatu odtłuszczającego do delikatnych układów elektronicznych).
Weryfikacja płaskości powierzchni stykowej oraz usunięcie uszkodzonego zespołu rurek lub montaż fabrycznie nowego, kompletnego modułu chłodzenia. W naszych naprawach stosujemy wyłącznie nowe części, nigdy używane lub pochodzące z demontażu.
Aplikacja nowej, wysokowydajnej pasty termoprzewodzącej (preparatu o wysokiej przewodności cieplnej niwelującego mikroskopijne nierówności metalu) na rdzenie CPU i GPU oraz montaż nowych, elastycznych termopadów (K-pad — specjalistycznych podkładek termoprzewodzących odprowadzających ciepło z sekcji zasilania VRM oraz kości pamięci VRAM).
Prawidłowe osadzenie nowego układu chłodzenia z zastosowaniem precyzyjnego, równomiernego momentu dokręcania śrub sprężynowych, co zapobiega naprężeniom mechanicznym na rdzeniach krzemowych.
Wieloetapowe testy obciążeniowe przy użyciu oprogramowania diagnostycznego monitorującego temperatury pod pełnym obciążeniem syntetycznym procesora i grafiki, sprawdzające brak throttlingu i stabilność termiczną.

Warianty uszkodzeń układu chłodzenia w laptopach Gigabyte

W zależności od generacji oraz serii laptopa Gigabyte, architektura odprowadzania ciepła może się znacząco różnić, co wpływa na charakter uszkodzenia i sposób realizacji naprawy:

Rozszczelnienie w układzie ze wspólnymi rurkami cieplnymi (konstrukcje stosowane w laptopach Gigabyte G5, G7 oraz starszych seriach Sabre i P-Series, gdzie jedna lub dwie główne rurki miedziane przebiegają równolegle przez sekcję procesora i karty graficznej). Uszkodzenie jednej rurki powoduje w takim układzie jednoczesne przegrzewanie się obu kluczowych jednostek obliczeniowych, paraliżując pracę całego komputera.
Uszkodzenie w rozdzielonym układzie chłodzenia (rozwiązanie spotykane w zaawansowanych modelach AORUS 15, AORUS 17 oraz AERO 16/17, w których procesor oraz karta graficzna posiadają odrębne pętle rurek cieplnych i niezależne radiatory). W tym wariancie objaw może dotyczyć wyłącznie jednej jednostki — na przykład procesor utrzymuje prawidłową temperaturę, a układ graficzny natychmiast osiąga limit termiczny w grach 3D, lub odwrotnie.
Mechaniczne odkształcenie stopy dociskowej (skrzywienie miedzianej płytki bazowej przylegającej do rdzenia). Nawet jeśli sama rurka zachowała szczelność, powstanie mikroskopijnej szczeliny powietrznej między krzemem a radiatorem drastycznie ogranicza przewodzenie ciepła, gdyż powietrze jest doskonałym izolatorem termicznym.
Rozlutowanie połączenia rurki z żeberkami radiatora (finy radiatora — cienkie miedziane lub aluminiowe blaszki rozpraszające ciepło w strumieniu powietrza z wentylatora). Utrata ciągłości spoiwa lutowniczego między rurką a pakietem żeberek uniemożliwia oddawanie energii do otoczenia, mimo sprawnego transferu ciepła wzdłuż samej rurki.

Błędy popełniane podczas prób samodzielnej naprawy

Próby samodzielnego usuwania usterek rurek cieplnych w warunkach domowych niemal zawsze kończą się poważniejszymi uszkodzeniami płyty głównej. Najczęstszym błędem jest próba mechanicznego prostowania lub doginania rurki cieplnej przy użyciu szczypiec, kombinerek lub siły rąk. Ścianki miedziane heatpipe'a mają grubość zaledwie ułamka milimetra — każda próba wygięcia rurki poza fabrycznym szablonem prowadzi do jej załamania, trwałego zaciśnięcia wewnętrznego kanału parowego lub natychmiastowego pęknięcia i rozszczelnienia.

Kolejną niebezpieczną praktyką jest próba lutowania rozszczelnionej rurki tradycyjną lutownicą lub palnikiem gazowym. Rurka cieplna nie jest pustą rurką miedzianą — w jej wnętrzu znajduje się precyzyjnie zaaplikowana porowata struktura spiekana oraz ściśle odmierzona ilość cieczy pod próżnią. Podgrzanie rozszczelnionego elementu palnikiem niszczy strukturę spieku, a zalanie pęknięcia cyną nie przywróci wewnątrz wymaganego podciśnienia ani właściwego czynnika chłodzącego.

Użytkownicy próbują również maskować brak transferu ciepła poprzez nakładanie nienaturalnie grubej warstwy pasty termoprzewodzącej lub stosowanie nieodpowiednich substancji, które mogą spowodować zwarcia na płycie głównej. Pasta termoprzewodząca ma za zadanie wyłącznie wypełniać mikroskopijne pory metalu — jej gruba warstwa staje się barierą termiczną o wielokrotnie gorszym przewodnictwie niż miedź. Ponadto nieprawidłowy demontaż chłodzenia bez zachowania kolejności odkręcania śrub prowadzi do powstania naprężeń krawędziowych i ukruszenia odsłoniętego rdzenia krzemowego (procesory mobilne w laptopach są pozbawione zintegrowanego odpromiennika ciepła IHS — metalowej osłony znanej z komputerów stacjonarnych — przez co bezpośredni nacisk na goły kryształ grozi jego trwałym zniszczeniem).

Czas trwania diagnozy i naprawy chłodzenia

Wszystkie procedury serwisowe realizujemy w oparciu o sprawdzone standardy laboratoryjne. Posiadamy ponad 20 lat doświadczenia w naprawach zaawansowanej elektroniki mobilnej, a łączna liczba zrealizowanych zleceń to ponad 10 000 urządzeń obsłużonych w całej sieci serwisowej.

Organizacja procesu naprawczego przebiega według ściśle określonych ram czasowych:

Dojazd do klienta w celu bezpłatnego odbioru sprzętu jest realizowany w czasie do 1 godziny od momentu przyjęcia i potwierdzenia zlecenia.
Typowa naprawa układu chłodzenia polegająca na wymianie modułu rurek cieplnych, regeneracji połączeń termicznych oraz przeprowadzeniu pełnego pakietu testów stabilności z reguły nie przekracza 3 dni.
Podstawowe zabiegi profilaktyczne, takie jak przyspieszanie i czyszczenie układu odprowadzania ciepła, wykonujemy w czasie do 24 godzin (zastrzegamy, że nie jest to usługa wykonywana na miejscu u klienta, lecz wymaga pełnej ścieżki diagnostycznej w warunkach serwisowych).
Większość usterek usuwamy podczas pierwszej wizyty, sprawnie diagnozując problem i transportując sprzęt bezpośrednio do laboratorium.

Czynności, które można wykonać samodzielnie przed przekazaniem sprzętu

W przypadku zaobserwowania objawów wskazujących na przegrzewanie się laptopa Gigabyte, warto podjąć kilka bezpiecznych kroków wstępnych, pamiętając jednocześnie o unikaniu działań ryzykownych:

Zanotować dokładne okoliczności występowania usterki — czy temperatura wzrasta gwałtownie zaraz po włączeniu systemu, czy dopiero pod obciążeniem graficznym, oraz czy wentylatory reagują zmianą prędkości obrotowej. Informacje te ułatwiają serwisantom precyzyjną diagnostykę.
Upewnić się, że wloty powietrza na spodzie obudowy oraz wyloty z tyłu nie są fizycznie zablokowane przez miękkie podłoże (np. koc, pościel czy obrus). Laptop powinien być testowany wyłącznie na płaskiej, twardej powierzchni biurka.
Wykonać kopię zapasową kluczowych plików osobistych na zewnętrznym nośniku danych lub w chmurze, co stanowi standardową dobrą praktykę przed przekazaniem jakiegokolwiek sprzętu komputerowego do serwisu.
Przygotować laptopa wraz z oryginalnym zasilaczem sieciowym, który jest niezbędny do przeprowadzenia testów obciążeniowych pod pełnym poborem mocy.

Kategorycznie odradza się rozkręcania obudowy, podważania radiatorów śrubokrętami czy wstrzykiwania do wnętrza komputera płynów czyszczących. Nie należy również stosować gwałtownego chłodzenia zewnętrznego (np. przykładania lodu, wkładów chłodzących czy umieszczania laptopa w chłodnym pomieszczeniu), ponieważ skraplająca się na zimnych elementach wilgoć atmosferyczna natychmiast wywoła zwarcie i nieodwracalne uszkodzenie sekcji zasilania płyty głównej.

Kiedy objawy wskazują na inną usterkę chłodzenia

Wysokie temperatury pracy podzespołów nie w każdym przypadku oznaczają fizyczne rozszczelnienie rurek cieplnych. W procesie diagnostycznym odróżniamy uszkodzenie heatpipe'a od następujących awarii o podobnych symptomach:

Zablokowanie żeberek radiatora przez tzw. filc kurzowy (zbity kożuch z kurzu, sierści i włókien blokujący wylot powietrza). W tej sytuacji powietrze wydmuchiwane z obudowy jest bardzo gorące, lecz jego przepływ jest znikomy. Przy uszkodzonej rurce cieplnej przepływ powietrza jest silny, ale wydmuchiwane powietrze pozostaje zupełnie zimne.
Całkowite wyschnięcie i degradacja pasty termoprzewodzącej. Stara pasta traci swoje właściwości i twardnieje, co powoduje powolny wzrost temperatur pod obciążeniem, jednak ciepło wciąż stopniowo przepływa do radiatora, co odróżnia tę sytuację od natychmiastowej blokady termicznej przy rozszczelnieniu rurki.
Awaria łożyska lub silnika wentylatora (brak obrotów wirnika, głośne tarcie mechaniczne lub uszkodzenie linii sterującej PWM — modulacji szerokości impulsów odpowiedzialnej za cyfrową regulację prędkości obrotowej). W tym wypadku brak chłodzenia wynika z braku wymuszonego przepływu powietrza przez sprawny termicznie radiator.
Usterka obwodu pomiarowego płyty głównej (uszkodzenie czujnika NTC — termistora o ujemnym współczynniku temperaturowym lub układu KBC — kontrolera wbudowanego zarządzającego pracą płyty). Błędny odczyt z czujnika może powodować raportowanie fałszywych wartości temperatury w oprogramowaniu diagnostycznym, mimo fizycznie chłodnego układu chłodzenia.

Najczęściej zadawane pytania dotyczące rurek cieplnych

Czy uszkodzoną rurkę cieplną można ponownie napełnić i uszczelnić?
Nie ma technologicznej możliwości regeneracji rozszczelnionego heatpipe'a w warunkach warsztatowych. Wytworzenie próżni technologicznej, napełnienie rurki ściśle określoną mikroskopijną objętością odgazowanej cieczy roboczej oraz jej hermetyczne zaspawanie wymaga specjalistycznej linii produkcyjnej. Jedyną skuteczną i bezpieczną metodą naprawy jest wymiana uszkodzonego elementu na fabrycznie nowy moduł chłodzenia.
Ile kosztuje wymiana rurek cieplnych w laptopie Gigabyte?
Wycena jest zawsze indywidualna i zostaje przedstawiona po przeprowadzeniu bezpłatnej diagnozy, zanim naprawa się rozpocznie. Koszt zależy bezpośrednio od zakresu uszkodzenia, konstrukcji danego modelu (np. AORUS, AERO, G-Series) oraz dostępności fabrycznych części zamiennych.
Czy do wymiany chłodzenia potrzebne jest hasło do systemu Windows?
Domyślnie serwis pracuje bez hasła klienta. Weryfikację sprawności cieplnej oraz procedury testowe przeprowadzamy przy użyciu niezależnych środowisk diagnostycznych uruchamianych z nośników zewnętrznych. O hasło prosimy wyłącznie wtedy, gdy specyfika weryfikacji wymaga bezpośredniego sprawdzenia konfiguracji w środowisku roboczym użytkownika, zawsze podając dokładny cel.
Dlaczego uszkodzenie rurki cieplnej powoduje drastyczne spadki klatek w grach?
Gdy rurka cieplna traci zdolność odbierania energii, temperatura rdzenia GPU lub CPU w ułamku sekundy osiąga limit konstrukcyjny (zwykle około 90-100 stopni Celsjusza). Mechanizm thermal throttling natychmiast obniża zegary taktujące do wartości minimalnych, co objawia się nagłym spadkiem płynności gry do zaledwie kilku klatek na sekundę.
Czy praca z uszkodzonym heatpipe'em może doprowadzić do spalenia procesora?
Nowoczesne procesory posiadają wewnętrzne wyłączniki termiczne zapobiegające natychmiastowemu spaleniu, jednak długotrwałe narażanie płyty głównej na pracę w skrajnych temperaturach prowadzi do degradacji połączeń lutowanych BGA (matrycy mikrokulek lutowniczych łączących układy scalone z płytą główną) oraz uszkodzenia sąsiednich kondensatorów i tranzystorów sekcji zasilania.

Warunki realizacji usługi serwisowej

Naprawa laptopów Gigabyte w naszym serwisie odbywa się na przejrzystych i bezpiecznych zasadach. Usługi realizujemy w profesjonalnym modelu door-to-door, dedykowanym dla wygody użytkowników:

Diagnoza laptopa jest bezpłatna — szczegółowe sprawdzenie stanu układu chłodzenia nie pociąga za sobą żadnych opłat wstępnych.
Sprzęt odbieramy i zwracamy bez opłat bezpośrednio pod wskazanym adresem, a dojazd do klienta jest bezpłatny.
Na czas trwania procedur serwisowych dostępny jest bezpłatny laptop zastępczy, co pozwala zachować ciągłość pracy lub nauki.
Wszystkie naprawy wykonują nasi wykwalifikowani serwisanci, nie podwykonawcy, w specjalistycznym laboratorium przystosowanym do precyzyjnych prac z elektroniką BGA i modułami termicznymi.
W przypadku laptopa odebranego w trybie door-to-door obowiązuje zasada: nie naprawiliśmy — nie płacisz, co oznacza całkowity brak opłat, jeśli usterka okaże się nienaprawialna.
Na wszystkie zamontowane nowe podzespoły oraz wykonane czynności serwisowe udzielana jest pisemna gwarancja do 12 miesięcy.
Do każdej wykonanej usługi wystawiana jest faktura, również dla klientów prywatnych.

Zamów bezpłatny odbiór sprzętu lub zgłoś naprawę układu chłodzenia laptopa Gigabyte, aby przywrócić pełną wydajność i bezpieczne temperatury pracy komputera.

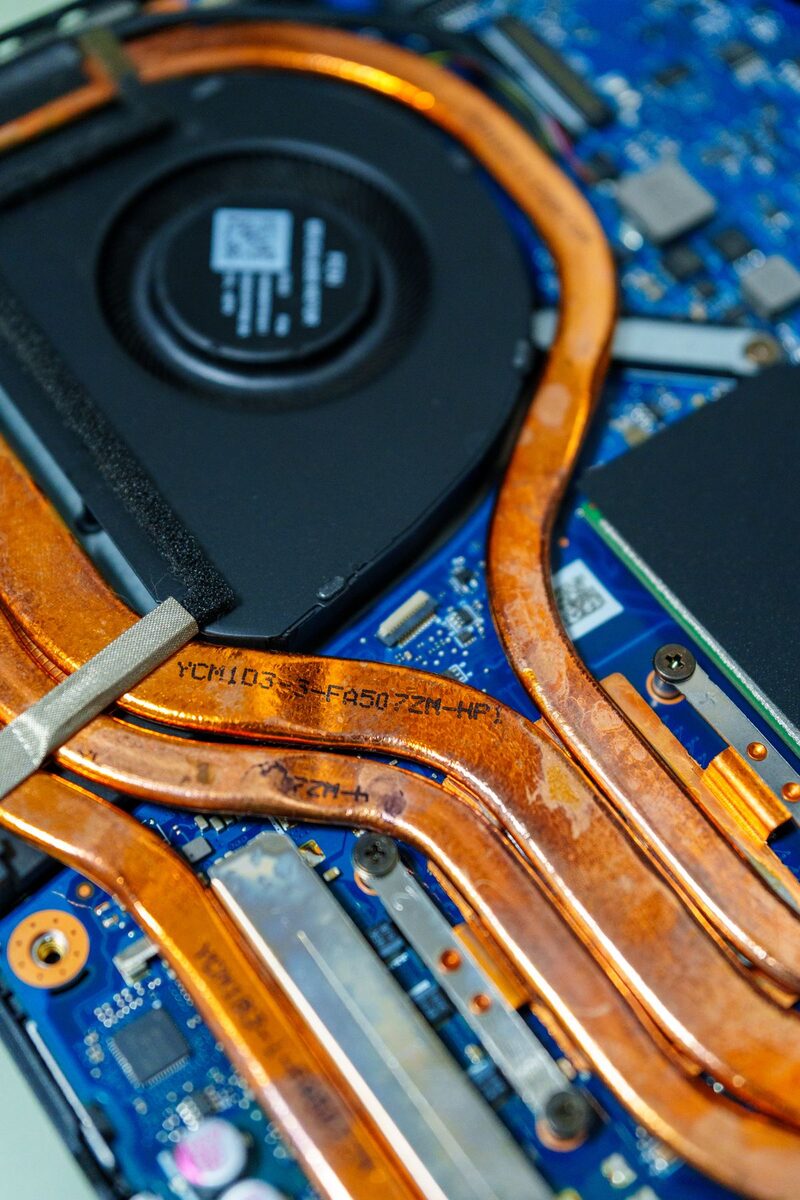

Wymiana heatpipe'ów (rurek cieplnych)
