Objawy problemów ze sterowaniem jasnością ekranu w laptopach Gigabyte

Nieprawidłowe działanie podświetlenia oraz brak możliwości regulacji luminancji to usterki występujące w gamingowych modelach Gigabyte AORUS 15, AORUS 17, Gigabyte G5, G7, konstrukcjach dla twórców z serii AERO 15, AERO 16, AERO 17, a także w starszych jednostkach serii Sabre, P-Series (takich jak P34, P35, P55, P57) oraz Q-Series, U-Series, W-Series i WA-Series. Objawy zgłaszane przez użytkowników dzielą się na wyraźne symptomy programowe oraz uszkodzenia toru elektronicznego:

Suwak regulacji jasności w zasobniku systemowym Windows przesuwa się płynnie, lecz poziom podświetlenia matrycy pozostaje niezmienny i zablokowany na maksymalnym lub minimalnym poziomie.
Klawisze funkcyjne (kombinacja klawiszy Fn z odpowiednim klawiszem funkcyjnym) nie wywołują żadnej reakcji ekranu ani wskaźnika graficznego OSD (On-Screen Display — menu ekranowe prezentujące aktualny poziom nastawy).
Ekran pozostaje całkowicie ciemny po uruchomieniu, jednak przy podświetleniu powierzchni matrycy silnym strumieniem światła zewnętrznego (np. latarką) pod odpowiednim kątem widoczny jest zarys pulpitu, ikon i wskaźnika myszy.
Jasność ekranu zmienia się samoczynnie w sposób skokowy, towarzyszy jej wyraźne migotanie (flickering — szybkie pulsowanie diod podświetlenia) lub pisk cewek przetwornicy impulsowej przy próbie ściemnienia obrazu.
Brak możliwości zmiany jasności pojawia się bezpośrednio po przełączeniu trybu wyświetlania przez MUX switch (sprzętowy przełącznik toru wideo kierujący sygnał z karty zintegrowanej lub dedykowanej) albo po aktualizacji oprogramowania Gigabyte Control Center (GCC) lub AORUS Control Center.

Możliwe przyczyny usterki – od najczęstszych do najrzadszych

Diagnostyka usterki polega na precyzyjnym rozgraniczeniu problemów w warstwie logicznej od fizycznych uszkodzeń podzespołów. Przyczyny uszeregowane od statystycznie najczęstszych obejmują:

Konflikt sterowników graficznych i błędy rejestru systemowego: Niezgodność między sterownikiem zintegrowanego układu graficznego (Intel UHD Graphics, Intel Iris Xe lub AMD Radeon) a sterownikiem dedykowanej karty graficznej NVIDIA GeForce. Częstym źródłem problemu jest nieprawidłowa wartość parametru FeatureTestControl w rejestrze systemowym (wpis konfiguracyjny sterownika określający sposób komunikacji systemu operacyjnego z kontrolerem podświetlenia matrycy).
Błędy oprogramowania producenta i modułów ACPI: Uszkodzenie usług zarządzających w pakietach Gigabyte Control Center, AORUS Control Center lub Gigabyte App Center, odpowiedzialnych za obsługę tablic ACPI (Advanced Configuration and Power Interface — standard komunikacji między systemem a oprogramowaniem układowym komputera).
Uszkodzenie mechaniczne taśmy sygnałowej eDP: Przetarcie, naderwanie lub załamanie wiązki eDP (embedded DisplayPort — wielożyłowa magistrala cyfrowa przesyłająca dane wideo, zasilanie i sygnały sterujące podświetleniem). Uszkodzeniu ulega najczęściej linia sygnału PWM lub zasilania wysokiego napięcia w rejonie zawiasu matrycy.
Przepalenie bezpiecznika SMD w obwodzie podświetlenia: Zadziałanie bezpiecznika montowanego powierzchniowo na płycie głównej (element zabezpieczający linię zasilania VLED, zazwyczaj o napięciu 19V, przed skutkami zwarcia).
Awaria układu przetwornicy LED: Uszkodzenie układu scalonego LED Driver (sterownik podwyższający napięcie zasilania dla szeregowo połączonych diod LED podświetlenia) znajdującego się na listwie elektroniki matrycy lub na płycie głównej laptopa.
Uszkodzenie mikrokontrolera KBC/EC: Awaria układu Embedded Controller (mikrokontroler zarządzający dystrybucją zasilania, pracą klawiatury, przyciskami funkcyjnymi Fn oraz generowaniem sygnałów logicznych załączających ekran).
Uszkodzenie sprzętowego przełącznika MUX: Usterka układu scalonego odpowiadającego za fizyczne przełączanie magistrali wyświetlacza między zintegrowaną a dedykowaną jednostką GPU.
Przerwanie obwodu linijki diodowej LED: Fizyczne przepalenie pojedynczej diody lub ścieżki wewnątrz panelu LCD, powodujące rozwarcie całego łańcucha podświetlenia krawędziowego.

Przebieg diagnozy i procedury naprawcze w serwisie

Diagnoza laptopa jest bezpłatna i pozwala bezbłędnie zidentyfikować, czy źródło problemu tkwi w konfiguracji logicznej, czy w fizycznym uszkodzeniu obwodów drukowanych. Procedura weryfikacyjna i naprawcza prowadzona przez serwisantów przebiega w następujących etapach:

W pierwszym kroku następuje rozdzielenie warstwy programowej od sprzętowej. Weryfikacja reakcji matrycy odbywa się w środowisku BIOS/UEFI (podstawowy system wejścia/wyjścia płyty głównej) oraz na zewnętrznym systemie diagnostycznym uruchamianym z niezależnego nośnika. Brak reakcji na skróty klawiszowe w BIOS jednoznacznie wskazuje na przyczynę sprzętową lub problem z oprogramowaniem układowym mikrokontrolera EC.

W przypadku diagnozy sprzętowej serwis przeprowadza szczegółowe pomiary elektryczne przy użyciu multimetru cyfrowego oraz oscyloskopu laboratoryjnego na złączu eDP:

Weryfikacja głównej linii zasilania VLED (stałe napięcie z szyny głównej, zazwyczaj 19V).
Pomiar sygnału logicznego BL_ON lub DISP_ON (napięcie stałe 3,3V informujące przetwornicę o wymogu aktywacji podświetlenia).
Analiza przebiegu sygnału PWM (Pulse Width Modulation — modulacja szerokości impulsów, metoda regulacji jasności poprzez zmianę współczynnika wypełnienia fali prostokątnej przy stałej częstotliwości). Pomiary oscyloskopem pozwalają ocenić, czy sygnał dochodzi z płyty głównej do matrycy oraz czy jego amplituda i kształt są prawidłowe.

W zależności od wyniku diagnozy realizowane są specjalistyczne procedury naprawcze:

Naprawa obwodów zasilania płyty głównej: Wymiana uszkodzonych bezpieczników SMD, tranzystorów kluczujących MOSFET (tranzystory polowe z izolowaną bramką) oraz kondensatorów filtrujących przy użyciu mikroskopu stereoskopowego i stacji lutowniczych na gorące powietrze.

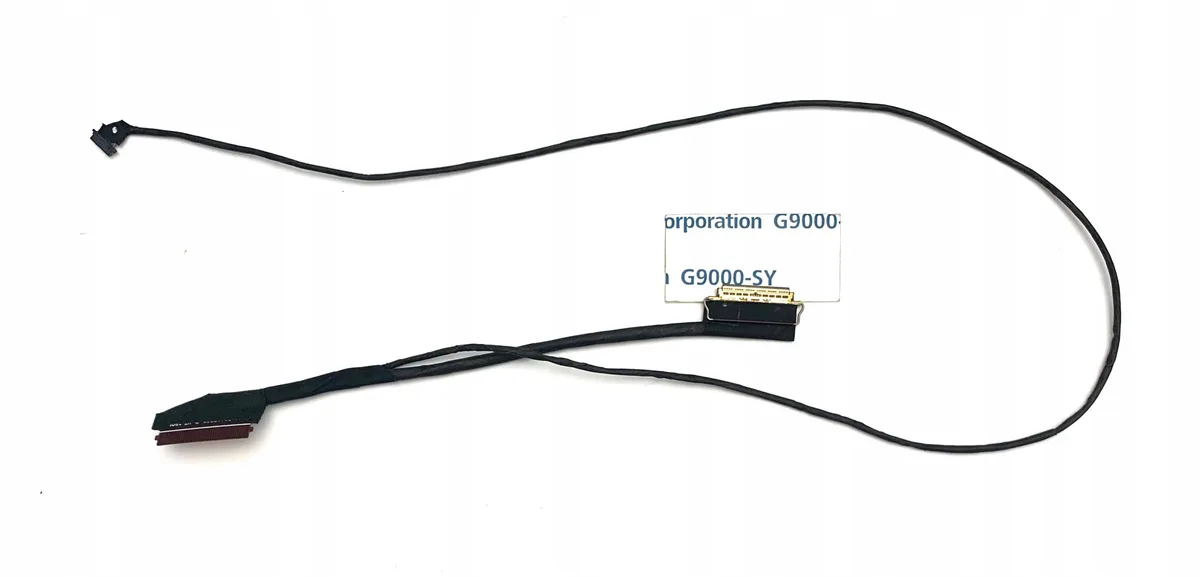

Wymiana wiązki sygnałowej eDP: Montaż fabrycznie nowej taśmy matrycy o odpowiedniej przepustowości (przystosowanej do przesyłu sygnałów o wysokim odświeżaniu 144Hz, 240Hz lub 360Hz w modelach AORUS i Gigabyte G5/G7).
Wymiana panelu matrycy: W sytuacji uszkodzenia wewnętrznego sterownika LED lub linijki diodowej następuje montaż fabrycznie nowej, oryginalnej matrycy. W przypadku serii AERO z ekranami OLED lub 4K kalibrowanymi fabrycznie weryfikowana jest poprawność współpracy z profilami barwnymi.
Programowanie i rekonfiguracja KBC/EC: Wgrywanie fabrycznego oprogramowania układowego do programowalnych układów KBC za pomocą programatora programów sprzętowych.

Warianty problemu ze sterowaniem jasnością

Objawy niesprawności podświetlenia w laptopach Gigabyte różnią się w zależności od architektury płyty głównej oraz zastosowanego typu matrycy:

Jasność zablokowana na poziomie maksymalnym (100%): Najczęściej wynik zwarcia linii sygnałowej PWM do napięcia zasilania logicznego (3,3V) lub braku komunikacji magistrali DDC/CI (Display Data Channel Command Interface — cyfrowy protokół przesyłania poleceń sterujących między kartą graficzną a elektroniką ekranu). Matryca odbiera sygnał załączenia, lecz przetwornica pracuje stale z pełną wydajnością.
Całkowity brak podświetlenia (obraz widoczny pod kątem): Przerwa w obwodzie zasilania VLED spowodowana przepaleniem bezpiecznika SMD na płycie głównej po mikrozwarciu lub uszkodzeniem przetwornicy podwyższającej napięcie. Matryca generuje obraz, lecz brak jest światła tła.
Brak regulacji wyłącznie po zmianie trybu MUX Switch: Występuje w modelach AORUS i Gigabyte G5/G7, gdzie sterowanie podświetleniem realizowane jest w inny sposób w trybie hybrydowym (przez zintegrowany procesor graficzny) i w trybie dGPU Only (bezpośrednio przez układ NVIDIA). Błąd wynika z braku synchronizacji rejestrów ACPI po przełączeniu toru wideo.
Migotanie podświetlenia przy ściemnianiu: Objaw niestabilności pracy przetwornicy impulsowej LED, uszkodzenia dławika indukcyjnego lub wyschnięcia miniaturowych kondensatorów ceramicznych filtrujących napięcie zasilania diod.
Działanie suwaka systemowego przy braku reakcji na klawiaturę: Usterka oprogramowania Gigabyte Control Center, brak zainstalowanego pakietu sterowników klawiatury ATK/Hotkey lub uszkodzenie linii komunikacyjnej między klawiaturą a układem KBC.

Błędy popełniane podczas prób samodzielnej naprawy

Próby usunięcia usterki podświetlenia na własną rękę bez odpowiedniej aparatury diagnostycznej często prowadzą do poważnych uszkodzeń mechanicznych i elektronicznych:

Odłączanie i podłączanie taśmy matrycy przy wpiętej baterii: Najgroźniejszy i najczęstszy błąd. Na złączu eDP linia zasilania podświetlenia (19V) sąsiaduje bezpośrednio z niskonapięciowymi liniami danych magistrali cyfrowej (0,3–3,3V) biegnącymi wprost do rdzenia procesora lub dedykowanej karty graficznej. Wpięcie wtyczki pod minimalnym kątem powoduje zwarcie linii 19V do linii danych i nieodwracalne zniszczenie kontrolera graficznego w procesorze (konieczność kosztownej wymiany całej jednostki CPU montowanej w technologii BGA).
Mostkowanie bezpiecznika SMD kawałkiem drutu lub cyną: Zastąpienie przepalonego elementu zabezpieczającego stałym połączeniem bez usunięcia przyczyny zwarcia powoduje, że przy kolejnym impulsie przeciążeniowym wypaleniu ulegają wewnętrzne warstwy laminatu płyty głównej (ścieżki miedziane wprasowane w strukturę wielowarstwową), co może uczynić płytę nienaprawialną.
Modyfikowanie pamięci EDID niesprawdzonymi narzędziami: Próby nadpisywania pamięci EEPROM matrycy (pamięć przechowująca dane identyfikacyjne ekranu) w celu odblokowania regulacji jasności mogą doprowadzić do utraty fabrycznych parametrów konfiguracyjnych i całkowitego braku inicjalizacji panelu.
Mechaniczne podważanie obudowy i ramki ekranu: Próby „dociśnięcia taśmy" bez demontażu matrycy prowadzą do pęknięcia szklanego podłoża panelu LCD lub uszkodzenia delikatnych taśm COF (Chip-on-Film — połączenia taśmowe łączące szkło matrycy z płytką elektroniki).
Instalowanie nieoficjalnych paczek sterowników z forów dyskusyjnych: Zastępowanie fabrycznych pakietów Gigabyte zmodyfikowanymi sterownikami z nieznanych źródeł często prowadzi do niestabilności jądra systemu operacyjnego i problemów z zarządzaniem energią całego laptopa.

Czas trwania naprawy

Czas realizacji zlecenia zależy od charakteru usterki oraz wymaganego nakładu prac laboratoryjnych:

Dojazd do klienta w celu odbioru urządzenia realizowany jest w czasie do 1 godziny od momentu przyjęcia zgłoszenia.
Typowa naprawa związana z diagnostyką i usunięciem problemu ze sterowaniem jasnością (zarówno programowego, jak i sprzętowego) z reguły nie przekracza 3 dni.
W przypadku konieczności wykonania dodatkowych prac konserwacyjnych, takich jak czyszczenie układu chłodzenia lub przyspieszanie systemu operacyjnego, procedury te realizowane są w czasie do 24 godzin (jest to usługa wykonywana w warunkach warsztatowych, a nie na miejscu u klienta).

Co można zrobić we własnym zakresie przed przekazaniem sprzętu

Przed przekazaniem laptopa do serwisu warto przeprowadzić kilka bezpiecznych kroków weryfikacyjnych, które nie ingerują w strukturę sprzętową komputera:

Sprawdzenie działania skrótów klawiaturowych w menu BIOS/UEFI — uruchomienie laptopa z wciśniętym klawiszem Delete lub F2 i sprawdzenie, czy klawisze funkcyjne zmieniają jasność podświetlenia na ekranie konfiguracyjnym.
Wykonanie czystej instalacji sterowników graficznych — usunięcie obecnych sterowników za pomocą narzędzia DDU (Display Driver Uninstaller — oprogramowanie usuwające wszelkie pozostałości i wpisy rejestru po poprzednich sterownikach) w trybie awaryjnym, a następnie zainstalowanie oficjalnych sterowników pobranych ze strony pomocy technicznej Gigabyte dla danego modelu i rewizji płyty.
Podłączenie zewnętrznego monitora lub telewizora przez port HDMI bądź DisplayPort — sprawdzenie, czy na ekranie zewnętrznym obraz wyświetla się prawidłowo i czy system reaguje na polecenia graficzne.

Czego bezwzględnie nie należy robić:

Nie wolno rozkręcać obudowy laptopa ani demontować ramki matrycy.
Nie wolno odpinać baterii wewnętrznej ani manipulować złączami elektronicznymi bez sprzętu antystatycznego ESD (Electrostatic Discharge — ochrona przed wyładowaniami elektrostatycznymi).
Nie należy podejmować prób lutowania elementów na płycie głównej bez precyzyjnych schematów ideowych i mikroskopu.

Kiedy brak prawidłowej jasności to w rzeczywistości inna usterka

Niektóre objawy wizualne mogą do złudzenia przypominać problem ze sterowaniem podświetleniem, chociaż ich przyczyna leży w zupełnie innych modułach laptopa Gigabyte:

Uszkodzenie czujnika otwarcia klapy (hallotron): Czujnik Halla (magnetyczny sensor wykrywający zbliżenie magnesu w ramce ekranu) po awarii lub zawieszeniu stale wysyła sygnał o zamkniętej pokrywie. Płyta główna odcina wówczas podświetlenie matrycy, mimo że komputer pracuje normalnie.
Usterka pamięci VRAM lub rdzenia karty graficznej: Uszkodzenie magistrali pamięci graficznej może objawiać się brakiem sygnału wideo lub całkowicie czarnym ekranem, co bywa mylone z brakiem podświetlenia. Weryfikacja polega na sprawdzeniu obecności treści obrazu pod zewnętrznym źródłem światła.
Aktywność programowych filtrów koloru i ochrony wzroku: Wbudowana w Windows funkcja „Wyświetlanie nocne" lub opcje oszczędzania energii w panelu sterowania grafiki Intel/AMD modyfikują temperaturę barwową i krzywą gamma, co przy skrajnych ustawieniach daje złudzenie znacznego przyciemnienia matrycy.
Niewydolność sekcji zasilania bateryjnego: W przypadku zużycia ogniw akumulatora kontroler zasilania może wymuszać skrajny profil oszczędzania energii, automatycznie obniżając jasność matrycy natychmiast po odłączeniu zasilacza sieciowego, blokując możliwość jej podbicia.

Najczęstsze pytania o naprawę jasności w laptopach Gigabyte

Czy brak możliwości regulacji jasności zawsze oznacza konieczność wymiany całej matrycy?
Nie. W większości przypadków uszkodzeniu ulega taśma sygnałowa eDP, bezpiecznik na płycie głównej lub występuje błąd w oprogramowaniu sterującym i wpisach rejestru. Wymiana panelu LCD jest konieczna jedynie przy fizycznym uszkodzeniu linijki diodowej LED lub zintegrowanej elektroniki matrycy.
Dlaczego jasność ekranu zablokowała się po aktualizacji systemu Windows?
Aktualizacje systemu operacyjnego potrafią nadpisać dedykowany sterownik graficzny ogólnym sterownikiem z repozytorium Microsoft, co prowadzi do błędnego ustawienia rejestru FeatureTestControl lub braku zgodności z modelem sterowników WDDM (Windows Display Driver Model — architektura sterowników graficznych w systemie Windows). Wymaga to rekonfiguracji oprogramowania układowego i sterowników.
Czy do zdiagnozowania problemu z jasnością trzeba podać hasło do systemu Windows?
Domyślnie serwis pracuje bez hasła klienta. Wstępna diagnoza i pomiary elektryczne wykonywane są w środowisku BIOS oraz na laboratoryjnych nośnikach testowych serwisu. Podanie hasła lub utworzenie konta testowego jest wymagane wyłącznie wtedy, gdy usterka występuje ściśle w profilu użytkownika i wymaga konfiguracji oprogramowania Gigabyte Control Center.
Czy po wymianie matrycy w modelu Gigabyte AERO ekran zachowa fabryczne odwzorowanie kolorów?
W laptopach serii AERO montowane są wyłącznie fabrycznie nowe panele o parametrach ściśle zgodnych ze specyfikacją producenta, co pozwala zachować pełną kompatybilność z profilami kalibracyjnymi i przestrzeniami barwnymi wymaganymi przy profesjonalnej obróbce grafiki i wideo.

Warunki obsługi i bezpłatny odbiór laptopa Gigabyte

Serwis realizuje naprawy laptopów Gigabyte w wygodnym i bezpiecznym modelu door-to-door. Sprzęt odbieramy i zwracamy bez opłat, a dojazd do klienta realizowany jest w czasie do 1 godziny. Diagnoza laptopa jest bezpłatna. Wycena naprawy jest zawsze indywidualna, ustalana po przeprowadzeniu szczegółowej weryfikacji usterek, a prace rozpoczynają się dopiero po pełnej akceptacji kosztów.

Wszystkie naprawy wykonują nasi serwisanci, nie podwykonawcy. Do każdej naprawy wykorzystywane są wyłącznie nowe części, co zapewnia najwyższą stabilność i niezawodność pracy urządzeń. Na wykonane usługi oraz wymienione komponenty udzielana jest gwarancja do 12 miesięcy. Na czas naprawy dostępny jest bezpłatny laptop zastępczy, który pozwala na zachowanie ciągłości pracy lub nauki.

Doświadczenie serwisu wynosi ponad 20 lat, a łączna liczba zrealizowanych napraw w całej sieci przekracza 10 000 urządzeń. Większość usterek usuwamy podczas pierwszej wizyty, jeśli specyfika uszkodzenia na to pozwala. Do każdej usługi wystawiana jest faktura, również dla osób prywatnych.
