Objawy i motywacje do wymiany matrycy na wyższą rozdzielczość

Potrzeba zmiany rozdzielczości ekranu w laptopie Gigabyte pojawia się najczęściej w dwóch sytuacjach: gdy fabryczny wyświetlacz uległ uszkodzeniu mechanicznemu lub gdy dotychczasowy panel przestał wystarczać do pracy zawodowej bądź rozrywki. Użytkownicy modeli gamingowych z serii Gigabyte AORUS oraz G-Series (takich jak G5, G7), a także laptopów dla twórców treści z serii Gigabyte AERO, często zgłaszają niedosyt związany z fabrycznym ekranem Full HD (1920 na 1080 pikseli). Główne powody to zbyt mała przestrzeń robocza na pulpicie, widoczne pojedyncze piksele przy przekątnych 15,6 cala oraz 17,3 cala lub chęć uzyskania wyższej ostrości obrazu w programach graficznych i inżynierskich.

W przypadku uszkodzenia mechanicznego — takiego jak pęknięcie szkła, wylanie ciekłych kryształów, pojawienie się pionowych kolorowych pasów czy uszkodzenie podświetlenia — naturalnym pytaniem staje się możliwość jednoczesnej modernizacji sprzętu. Zamiast instalować identyczny panel o standardowej rozdzielczości, rozważa się montaż matrycy QHD (2560 na 1440 pikseli, często określanej jako 2.5K) lub 4K UHD (3840 na 2160 pikseli). Taka modyfikacja pozwala zyskać znacznie wyższy wskaźnik PPI (Pixels Per Inch — zagęszczenie pikseli przypadających na jeden cal powierzchni ekranu), co przekłada się na gładsze krawędzie czcionek oraz większy obszar do rozmieszczenia paneli narzędziowych w aplikacjach montażowych i projektowych.

Czynniki techniczne warunkujące możliwość podwyższenia rozdzielczości

Wymiana matrycy na wariant o wyższej rozdzielczości w laptopach Gigabyte nie jest operacją uniwersalną i zależy od ścisłych uwarunkowań architektonicznych konkretnego egzemplarza. O możliwości montażu decydują następujące elementy konstrukcyjne, uszeregowane od najbardziej krytycznych:

Standard interfejsu i liczba linii sygnałowych eDP — eDP (Embedded DisplayPort — cyfrowy standard bezpośredniego przesyłu sygnału wideo z karty graficznej do matrycy) jest kluczowym ograniczeniem. Podstawowe ekrany Full HD o odświeżaniu 60 Hz wykorzystują zazwyczaj 2 linie transmisyjne (eDP 2-lane), które są doprowadzone za pomocą taśmy ze złączem 30-pinowym. Wyższe rozdzielczości, takie jak QHD przy wysokim odświeżaniu (165 Hz, 240 Hz) oraz 4K UHD, wymagają 4 linii transmisyjnych (eDP 4-lane) i złącza 40-pinowego. Jeśli płyta główna nie ma fizycznie poprowadzonych ścieżek dla 4 linii eDP, obsługa wyższej rozdzielczości nie jest możliwa.
Rodzaj i przepustowość taśmy sygnałowej — taśma eDP łącząca płytę główną z panelem LCD musi posiadać odpowiednią liczbę żył sygnałowych w ekranie ochronnym. W wielu konfiguracjach laptopów Gigabyte montaż matrycy o wyższej rozdzielczości wymaga jednoczesnej wymiany taśmy sygnałowej na wersję 40-pinową, dedykowaną dla wyższych wersji wyposażeniowych danego kadłubka.
Zgodność tablicy EDID oraz oprogramowania VBIOS — EDID (Extended Display Identification Data — zbiór metadanych zapisanych w pamięci EEPROM matrycy, informujący kartę graficzną o natywnej rozdzielczości, częstotliwościach odświeżania i parametrach synchronizacji) musi być poprawnie odczytany przez VBIOS (Video BIOS — oprogramowanie układowe karty graficznej) oraz sterownik układu graficznego. Brak akceptacji parametrów może skutkować czarnym ekranem lub brakiem obrazu przed załadowaniem systemu operacyjnego.
Wydajność i konfiguracja sekcji zasilania podświetlenia — panele o wyższej gęstości pikseli oraz ekrany OLED charakteryzują się innym zapotrzebowaniem prądowym na linii zasilania logiki (3.3V) oraz obwodu podświetlenia VLED (napięcie główne zasilania podświetlenia). Sekcja zasilania ekranu na płycie głównej musi być przystosowana do zasilenia bardziej wymagającego panelu.
Fizyczne wymiary, grubość i mocowanie mechaniczne — producenci stosują obudowy typu Slim lub Ultra-Slim, a mocowanie odbywa się bezśrubowo za pomocą taśm elastycznych lub poprzez dedykowane ramki montażowe. Nowa matryca musi idealnie odpowiadać geometrii klapy matrycy laptopa.

Przebieg profesjonalnej weryfikacji i montażu nowej matrycy

Proces doboru oraz instalacji wyświetlacza o podwyższonej rozdzielczości w naszym serwisie odbywa się według ściśle określonych procedur inżynieryjnych:

Bezpłatna diagnostyka techniczna — serwisanci weryfikują dokładną rewizję płyty głównej laptopa Gigabyte, analizują schemat elektryczny oraz dokumentację boardview (cyfrowy schemat rozmieszczenia i połączeń elementów elektronicznych na laminacie płyty głównej) w celu ustalenia, czy gniazdo matrycy posiada podłączone 4 linie eDP.
Weryfikacja wiązki transmisyjnej — następuje demontaż dolnej pokrywy, bezwzględne odpięcie baterii głównej oraz inspekcja oznaczeń fabrycznych zainstalowanej taśmy matrycy. Jeśli zachodzi potrzeba, dobierana jest kompatybilna, fabrycznie nowa taśma 40-pin eDP.
Weryfikacja wsadu pamięci EEPROM — przed montażem sprawdzana jest integralność struktury EDID nowego panelu. W razie potrzeby wykonywane jest programowanie pamięci matrycy dedykowanym programatorem laboratoryjnym, aby zapewnić pełną współpracę z oprogramowaniem układowym laptopa Gigabyte.
Montaż fizyczny z zachowaniem standardów ESD — procedury montażowe realizowane są na stanowiskach zabezpieczonych przed wyładowaniami elektrostatycznymi ESD (Electrostatic Discharge — wyładowanie elektrostatyczne mogące uszkodzić wrażliwe układy scalone). Do osadzenia panelu w klapie wykorzystywane są specjalistyczne taśmy montażowe pull-tape (elastyczne paski klejące z uchwytem do bezinwazyjnego demontażu).
Pomiary elektryczne i testy obciążeniowe — weryfikowane są napięcia zasilania magistrali, stabilność sygnału PWM (Pulse-Width Modulation — modulacja szerokości impulsów służąca do regulacji jasności świecenia diod podświetlenia) oraz poprawność działania przełączania grafiki pomiędzy układem zintegrowanym a dedykowanym GPU.

Warianty modernizacji ekranu w laptopach Gigabyte

Modernizacja wyświetlacza może przybierać różne formy w zależności od serii urządzenia i jego pierwotnej konfiguracji:

Przejście z Full HD (1920x1080) na QHD (2560x1440) w seriach gamingowych — popularny wariant w modelach Gigabyte AORUS 15, AORUS 17 oraz laptopach Gigabyte G5 (opartych na architekturze Clevo). Pozwala uzyskać wyraźniejszy obraz bez drastycznego spadku liczby klatek na sekundę w grach, przy zachowaniu wysokich częstotliwości odświeżania na poziomie 165 Hz lub 240 Hz.
Wymiana panelu IPS na matrycę OLED 4K w serii AERO — laptopy Gigabyte AERO 15 oraz AERO 16 występowały w wersjach z matrycami IPS LCD oraz OLED (Organic Light-Emitting Diode — organiczne diody elektroluminescencyjne, w których każdy piksel jest autonomicznym źródłem światła). Taka zmiana wymaga dedykowanej wiązki sygnałowej oraz odpowiedniego zasilania, dając w zamian nieskończony kontrast i pełne pokrycie przestrzeni barwnej DCI-P3.
Zwiększenie częstotliwości odświeżania przy zachowaniu rozdzielczości Full HD — alternatywna modernizacja polegająca na wymianie podstawowego ekranu 60 Hz lub 144 Hz na panel esportowy 240 Hz lub 300 Hz o niższym czasie reakcji piksela, co eliminuje zjawisko smużenia bez zwiększania obciążenia układu graficznego wyższą liczbą pikseli.
Wymiana matrycy 30-pin na wersję 40-pin — procedura wymagająca kompleksowej wymiany wiązki przewodów w zawiasie i przeprojektowania trasy kablowej wewnątrz obudowy klapy matrycy.

Błędy popełniane podczas prób samodzielnej wymiany matrycy

Próby samodzielnego montażu ekranu o wyższej rozdzielczości bez zaplecza technicznego i wiedzy elektronicznej często prowadzą do poważnych uszkodzeń laptopa:

Praca przy podłączonej baterii — najpoważniejszy błąd konstrukcyjny. Na pinach złącza eDP stale obecne jest napięcie główne zasilania podświetlenia (od 11V do 19V). Wpięcie lub wypięcie wtyku pod kątem powoduje zwarcie linii wysokiego napięcia z niskonapięciowymi liniami danych (3.3V) prowadzącymi wprost do mostka PCH (Platform Controller Hub — zintegrowany mostek chipsetu zarządzający magistralami) lub rdzenia procesora, co trwale niszczy płytę główną.
Spalenie bezpiecznika podświetlenia — zwarcie na płycie skutkuje natychmiastowym przepaleniem bezpiecznika smd oznaczonego symbolem F lub FUSE na linii VLED, co objawia się całkowitym brakiem podświetlenia (treść obrazu widać jedynie pod mocnym światłem latarki).
Uszkodzenie mikrokontrolera KBC — KBC (Keyboard Controller — układ sterowania zasilaniem i procedurą startową płyty) steruje sygnałem załączania podświetlenia DISP_ON oraz sygnałem jasności PWM. Niewłaściwy pinout zamiennika może doprowadzić do uszkodzenia tego kontrolera.
Zakup panelu o niekompatybilnym standardzie mocowania — montaż na siłę nieodpowiedniego panelu prowadzi do wygięcia struktury matrycy, pęknięcia szklanego podłoża lub trwałego wyłamania plastikowych zaczepów ramki obudowy klapy.
Zastosowanie agresywnych taśm montażowych — użycie zwykłej taśmy dwustronnej zamiast elastycznych pasków pull-tape uniemożliwia późniejszy demontaż matrycy bez jej mechanicznego zniszczenia.

Czas realizacji procedury diagnostycznej i montażowej

Weryfikacja możliwości technicznych oraz wykonanie samej procedury montażu to proces wymagający precyzji. Typowa naprawa związana z diagnostyką i montażem nowego wyświetlacza z reguły nie przekracza 3 dni. W tym czasie realizowany jest pełen cykl diagnostyczny, pomiary obwodów zasilania, instalacja fabrycznie nowego panelu oraz wielogodzinne testy stabilności wyświetlania obrazu pod obciążeniem termicznym i graficznym.

Przygotowanie laptopa przed przekazaniem do serwisu

Przed przekazaniem sprzętu do serwisu zaleca się wykonanie kilku podstawowych czynności:

Spisanie oznaczenia modelu — warto sprawdzić pełny symbol modelu na tabliczce znamionowej umieszczonej na dolnej obudowie (np. Gigabyte AORUS 15G YB, Gigabyte AERO 15 OLED KD, Gigabyte G5 KC). Pozwala to wstępnie określić wariant zainstalowanej płyty głównej.
Zabezpieczenie danych — choć wymiana matrycy nie ingeruje w strukturę plików na dysku SSD, dobrą praktyką jest sporządzenie kopii zapasowej istotnych dokumentów na zewnętrznym nośniku.
Czego nie należy robić — nie należy samodzielnie demontować ramki ekranu, podważać obudowy metalowymi narzędziami ani odpinać taśm sygnałowych. Domyślnie serwis pracuje bez hasła użytkownika do systemu operacyjnego — pełna weryfikacja poprawności działania matrycy oraz jej parametrów rozdzielczości odbywa się z poziomu środowiska diagnostycznego i poziomu BIOS.

Kiedy ograniczenia obrazu nie wynikają z samej matrycy

Przed podjęciem decyzji o wymianie ekranu konieczne jest wykluczenie innych usterek, które mogą dawać mylące objawy:

Przetarcie lub załamanie wiązki eDP w zawiasie — objawia się migotaniem obrazu, zmianą barw lub zanikiem sygnału przy regulacji kąta nachylenia klapy. Problem leży w samej taśmie, a nie w matrycy.
Usterka układu graficznego BGA — BGA (Ball Grid Array — typ montażu powierzchniowego układów scalonych za pomocą siatki kulek lutowniczych) to technologia, w której zamontowany jest dedykowany układ Nvidia GeForce. Uszkodzenie pamięci VRAM lub połączeń lutowanych pod rdzeniem GPU objawia się artefaktami, pasami na ekranie lub zawieszaniem sterownika, co bywa mylone z uszkodzeniem matrycy.
Błędy skalowania w systemie operacyjnym — rozmycie czcionek lub nieostry interfejs mogą wynikać z nieprawidłowo skonfigurowanego skalowania DPI w ustawieniach ekranu systemu Windows, a nie z fizycznych ograniczeń panelu.
Uszkodzenie układu zasilania matrycy na płycie głównej — brak obrazu może być spowodowany uszkodzeniem przetwornicy zasilającej szynę 3.3V lub uszkodzeniem tranzystora załączającego zasilanie matrycy LCDVCC.

Najczęściej zadawane pytania dotyczące zmiany rozdzielczości ekranu

Czy każdy laptop Gigabyte obsłuży matrycę 4K lub QHD?
Nie każdy model posiada odpowiednie wyprowadzenie linii sygnałowych. Możliwość montażu zależy od obecności 4 linii eDP na płycie głównej oraz dostępności kompatybilnej wiązki sygnałowej 40-pin. Kwestia ta jest weryfikowana podczas bezpłatnej diagnozy.
Czy wyższa rozdzielczość ekranu wpływa na czas pracy na zasilaniu bateryjnym?
Tak, panele o wyższej rozdzielczości (szczególnie 4K oraz matryce o wysokiej jasności i odświeżaniu) pobierają więcej energii elektrycznej ze względu na gęstszą siatkę ciekłych kryształów i mocniejsze podświetlenie, co skraca czas pracy na akumulatorze.
Czy po wymianie matrycy działa poprawnie regulacja jasności?
Tak, pod warunkiem zachowania pełnej zgodności wsadu EDID z oprogramowaniem układowym laptopa. W naszym serwisie każdy instalowany panel jest konfigurowany tak, aby regulacja jasności działała płynnie zarówno z poziomu klawiszy funkcyjnych, jak i suwaka w systemie operacyjnym.
Czy po zamontowaniu matrycy QHD lub 4K wydajność w grach spadnie?
Wyższa rozdzielczość stawia znacznie większe wymagania przed kartą graficzną. W przypadku gier wymagana jest większa moc obliczeniowa GPU, jednak w grach zawsze istnieje możliwość ustawienia renderowania w rozdzielczości Full HD przy zachowaniu natywnej ostrości pulpitu w aplikacjach użytkowych.

Zasady obsługi serwisowej i warunki gwarancji

Wszystkie czynności serwisowe dla laptopów marki Gigabyte realizowane są w wygodnym modelu door-to-door. Sprzęt odbieramy i zwracamy bez opłat bezpośrednio pod wskazanym adresem, a dojazd do klienta realizowany jest w czasie do 1 godziny od przyjęcia zgłoszenia. Diagnoza laptopa jest bezpłatna, a wycena usługi jest zawsze ustalana indywidualnie po przeprowadzeniu szczegółowej weryfikacji technicznej, zanim serwisanci przystąpią do pracy. W przypadku braku możliwości technicznej wykonania modyfikacji w formule door-to-door klient nie ponosi żadnych kosztów.

Na czas trwania procedury serwisowej dostępny jest bezpłatny laptop zastępczy, który pozwala zachować ciągłość pracy. Do wszystkich montaży wykorzystujemy wyłącznie nowe części, co zapewnia najwyższą jakość wyświetlanego obrazu i pełną żywotność podzespołów. Na wykonaną usługę oraz zamontowane komponenty udzielana jest gwarancja do 12 miesięcy. Wszystkie naprawy wykonują bezpośrednio nasi doświadczeni serwisanci, posiadający ponad 20 lat doświadczenia i ponad 10 000 urządzeń obsłużonych w całej sieci. Do każdej wykonanej usługi wystawiana jest faktura.

Zamów bezpłatny odbiór, aby sprawdzić możliwości modernizacji ekranu w laptopie Gigabyte.

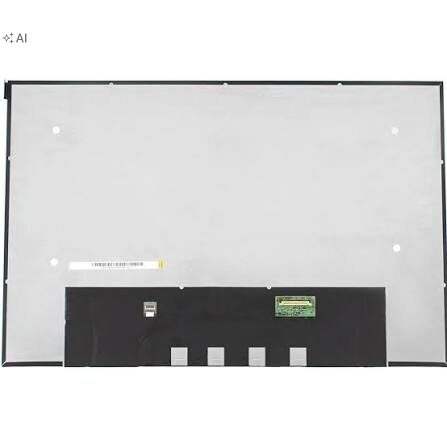

Wymiana matrycy na wyższą rozdzielczość — czy to możliwe
