Objawy awarii inwertera podświetlenia w starszych modelach laptopów Gigabyte

W starszych konstrukcjach laptopów marki Gigabyte, takich jak modele z dawnych serii Q, W, WA, U czy wybranych wczesnych wydań serii P i Sabre, za oświetlenie matrycy odpowiada tradycyjny układ złożony ze świetlówki oraz przetwornicy. Typowe zgłoszenie usterki tego podzespołu dotyczy sytuacji, w której komputer pozornie uruchamia się w sposób prawidłowy. Po wciśnięciu włącznika diody kontrolne zapalają się, słychać pracę wentylatora chłodzenia, a z głośników dobiega dźwięk logowania do systemu operacyjnego, jednak wyświetlacz pozostaje całkowicie ciemny.

Użytkownicy opisują ten stan jako nagłe zgaśnięcie ekranu, ciemny wyświetlacz lub całkowity brak reakcji matrycy na włączenie komputera. Charakterystycznym zjawiskiem towarzyszącym tej usterce jest obecność obrazu, który jednak nie jest podświetlony. Jeśli na powierzchnię matrycy skieruje się strumień światła ze źródła zewnętrznego, na przykład z latarki, pod odpowiednim kątem można dostrzec zarysy ikon na pulpicie, otwarte okna programów czy wskaźnik myszy. Oznacza to, że sama matryca LCD (wyświetlacz ciekłokrystaliczny) oraz układ generowania obrazu funkcjonują poprawnie, natomiast inwerter podświetlenia (przetwornica napięcia zasilająca świetlówkę ekranu) nie dostarcza energii niezbędnej do rozświetlenia panelu.

W innych przypadkach objawem bywa krótkotrwały błysk ekranu podczas uruchamiania laptopa. Podświetlenie pojawia się wówczas na ułamek sekundy lub na jedną lub dwie sekundy, po czym natychmiast gaśnie. Czasami awarii towarzyszą również anomalie akustyczne, takie jak ciche piszczenie, brzęczenie, skwierczenie lub cykanie dochodzące z dolnej krawędzi obudowy ekranu, gdzie w starszych konstrukcjach zamontowana jest płytka przetwornicy.

Możliwe przyczyny uszkodzenia inwertera

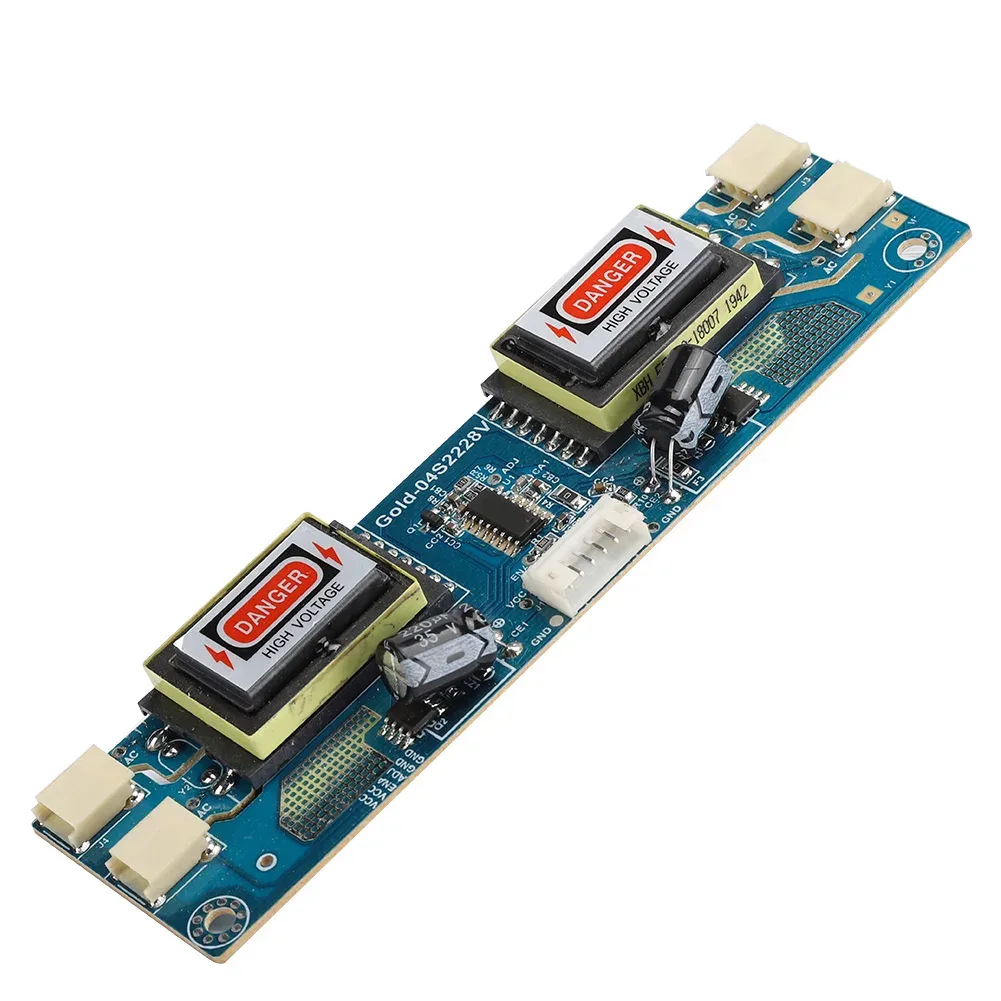

Inwerter podświetlenia jest podzespołem pracującym pod znacznym obciążeniem elektrycznym i termicznym. Odpowiada za przekształcenie napięcia stałego zasilacza o wartości kilkunastu woltów w wysokie napięcie przemienne o wartości rzędu kilkuset woltów, niezbędne do zapłonu i podtrzymania świecenia świetlówki CCFL (lampy z zimną katodą stosowanej jako źródło światła w starszych matrycach). Do najczęstszych przyczyn jego awarii należą następujące czynniki, uszeregowane od występujących najczęściej do najrzadszych:

Uszkodzenie transformatora wysokiego napięcia — transformator WN (transformator wysokiego napięcia podwyższający napięcie stałe do kilkuset woltów prądu przemiennego) posiada miniaturowe, bardzo gęste uzwojenia wykonane z cienkiego drutu nawojowego. Po latach intensywnej eksploatacji dochodzi w nim do przebicia izolacji dielektrycznej, zwarcia międzyzwojowego lub przerwania ciągłości obwodu uzwojenia wtórnego. Jest to dominująca przyczyna niesprawności inwerterów w starszych modelach.
Przepalenie bezpiecznika wejściowego — bezpiecznik SMD (miniaturowy element zabezpieczający montowany powierzchniowo na wejściu zasilania płytki) ulega przerwaniu pod wpływem chwilowego skoku prądu lub zwarcia w dalszych stopniach przetwornicy. Odcina on dopływ energii, chroniąc płytę główną (główny obwód drukowany komputera) przed uszkodzeniem.
Zwarcie lub uszkodzenie tranzystorów kluczujących — tranzystory MOSFET (półprzewodnikowe tranzystory polowe przełączające prąd stały w impulsowy) odpowiadają za cykliczne zasilanie uzwojenia pierwotnego transformatora. Przegrzanie lub przebicie złącza półprzewodnikowego w tych elementach prowadzi do natychmiastowego zablokowania pracy inwertera.
Awaria kontrolera przetwornicy — kontroler PWM (układ scalony modulacji szerokości impulsów nadzorujący pracę tranzystorów oraz pętle zabezpieczeń) może ulec uszkodzeniu w wyniku przepięć lub starzenia struktury krzemowej, co uniemożliwia generowanie impulsów sterujących.
Degradacja kondensatorów filtrujących — kondensatory ceramiczne i elektrolityczne (elementy bierne magazynujące ładunek i filtrujące zakłócenia) tracą pojemność pod wpływem ciągłej pracy w podwyższonej temperaturze, co destabilizuje napięcia zasilające i wyzwala układ ochronny.
Mikropęknięcia ścieżek i zimne luty — mikropęknięcia ścieżek miedzianych (niewidoczne gołym okiem pęknięcia połączeń przewodzących) oraz utrata kontaktu na punktach lutowniczych powstają pod wpływem naprężeń mechanicznych i drgań generowanych podczas wieloletniego otwierania oraz zamykania klapy matrycy (górnej części obudowy chroniącej ekran).

Przebieg profesjonalnej diagnozy i naprawy inwertera

Naprawa układu podświetlenia w starszym laptopie Gigabyte wymaga zachowania procedur bezpieczeństwa oraz precyzyjnej weryfikacji poszczególnych podzespołów toru zasilania ekranu. Prace serwisowe przebiegają według ustalonego schematu:

Wstępna weryfikacja wizualna i demontaż — serwisanci zdejmują ramkę ekranu (plastikową osłonę wykończeniową zabezpieczającą krawędzie matrycy) przy użyciu narzędzi z miękkich tworzyw sztucznych, co pozwala uniknąć wyłamania delikatnych zaczepów mocujących. Płytka inwertera zostaje odsłonięta i skontrolowana pod kątem widocznych śladów przegrzania, przebarwień laminatu czy uszkodzeń mechanicznych.
Pomiary napięć wejściowych — za pomocą przyrządu pomiarowego, jakim jest multimetr (miernik uniwersalny służący do badania napięcia, rezystancji i ciągłości obwodów), sprawdzane są napięcia docierające z płyty głównej przez taśmę LVDS (wieloprzewodową wiązkę sygnałową łączącą płytę główną z ekranem). Weryfikacji podlega obecność głównego napięcia zasilania VCC, napięcia sygnału Enable (sygnału logicznego załączającego inwerter) oraz sygnału PWM (sygnału modulacji szerokości impulsów regulującego jasność świecenia).
Test świetlówki za pomocą zewnętrznego źródła — aby jednoznacznie rozróżnić awarię inwertera od uszkodzenia lampy w matrycy, stosuje się tester świetlówek CCFL (niezależne urządzenie diagnostyczne podające stabilne wysokie napięcie do lampy bez udziału elektroniki laptopa). Jeżeli świetlówka świeci stabilnym, jasnym światłem, potwierdza to pełną sprawność samej lampy i wskazuje na uszkodzenie inwertera.
Diagnostyka oscyloskopowa i pomiary elementów dyskretnych — oscyloskop (przyrząd diagnostyczny do obserwacji i analizy przebiegów napięć w funkcji czasu) pozwala na ocenę pracy kontrolera PWM oraz sprawdzenie, czy na bramkach tranzystorów pojawiają się prawidłowe przebiegi impulsowe.
Wykonanie naprawy podzespołu lub wymiana modułu — w zależności od typu uszkodzenia i dostępności podzespołów, wykonywana jest wymiana uszkodzonych elementów dyskretnych (bezpiecznika SMD, tranzystorów kluczujących, transformatora WN) za pomocą urządzenia, jakim jest stacja lutownicza (specjalistyczne urządzenie do precyzyjnego lutowania elementów elektronicznych z regulacją temperatury), bądź montowany jest fabrycznie nowy, w pełni kompatybilny inwerter. Stosujemy wyłącznie nowe części zamienne, co gwarantuje pełną zgodność parametrów pracy z wymaganiami matrycy.
Testy stabilności i montaż końcowy — po zakończeniu prac lutowniczych lub montażu nowego modułu układ poddawany jest testom stabilności pod pełnym obciążeniem, sprawdzany jest zakres regulacji jasności, a następnie obudowa ekranu zostaje precyzyjnie złożona.

Warianty i odmiany problemu z podświetleniem

Awaria inwertera w laptopach Gigabyte może przybierać zróżnicowane formy w zależności od tego, który element na płytce uległ uszkodzeniu oraz jak reagują wbudowane układy ochronne:

Całkowity brak reakcji podświetlenia — ekran pozostaje ciemny od pierwszych sekund po włączeniu laptopa. Stan ten występuje najczęściej przy przerwaniu bezpiecznika SMD na wejściu zasilania, całkowitym zwarciu tranzystorów MOSFET lub uszkodzeniu transformatora wysokiego napięcia. Obwód nie podejmuje żadnej próby załączenia świetlówki.
Chwilowy zapłon i natychmiastowe wygaszenie — podświetlenie włącza się na ułamek sekundy, po czym ekran gaśnie. Jest to efekt zadziałania pętli ochronnej wbudowanej w kontroler przetwornicy. Zabezpieczenie OVP i OCP (obwody chroniące przed zbyt wysokim napięciem oraz nadmiernym prądem) odcinają zasilanie, gdy wykryją nieprawidłową rezystancję uzwojenia transformatora, upływność prądu lub nieprawidłowy pobór energii przez świetlówkę.
Migotanie podświetlenia i zmiany natężenia światła — jasność ekranu samoczynnie pulsuje, zmienia się w sposób skokowy lub reaguje na lekkie dotknięcie obudowy laptopa. Taki stan wskazuje zazwyczaj na niestabilną pracę układu sterowania jasnością, wysychanie kondensatorów filtrujących lub obecność mikropęknięć na punktach lutowniczych transformatora WN.
Wyłączanie się ekranu po nagrzaniu — podświetlenie działa poprawnie przez kilka lub kilkanaście minut od włączenia zimnego laptopa, po czym gaśnie w trakcie pracy. Zjawisko to wynika z niestabilności termicznej półprzewodników lub transformatora, w którym pod wpływem wzrostu temperatury dochodzi do rozszerzalności cieplnej materiałów i zaniku kontaktu elektrycznego bądź przebicia izolacji.

Błędy popełniane podczas prób samodzielnej naprawy

Próby samodzielnej ingerencji w układ podświetlenia ekranu często prowadzą do powiększenia skali uszkodzeń oraz stwarzają realne zagrożenie dla sprzętu i osoby wykonującej demontaż:

Podważanie ramki matrycy metalowymi narzędziami — używanie płaskich wkrętaków, noży lub metalowych otwieraków prowadzi do wyszczerbienia delikatnego plastiku, połamania wewnętrznych zaczepów, a w skrajnych przypadkach do punktowego nacisku na szkło matrycy LCD i jej nieodwracalnego pęknięcia.
Mostkowanie bezpiecznika SMD przewodem — próba ominięcia przepalonego bezpiecznika poprzez wlutowanie kawałka drutu lub zalanie pól lutowniczych cyną to powszechny i bardzo groźny błąd. Bezpiecznik przepala się zawsze z określonej przyczyny. Usunięcie zabezpieczenia przy istniejącym zwarciu w stopniu kluczującym powoduje natychmiastowe spalenie ścieżek zasilających na taśmie sygnałowej lub uszkodzenie sekcji zasilania na płycie głównej komputera.
Ryzyko kontaktu z wysokim napięciem — na wyjściu inwertera występuje wysokie napięcie przemienne o wartości od kilkuset do ponad tysiąca woltów podczas zapłonu. Dotknięcie odsłoniętych styków podczas pracy komputera grozi nieprzyjemnym porażeniem prądem oraz przypadkowym zwarciem linii wysokiego napięcia do masy obudowy, co trwale niszczy płytkę inwertera oraz sąsiadujące podzespoły.
Montaż nieodpowiednich zamienników o innym układzie wyprowadzeń — inwertery stosowane w różnych seriach laptopów mogą posiadać identyczne wymiary i złącza mechaniczne, lecz zupełnie inny rozkład pinów (wyprowadzeń elektrycznych). Podłączenie inwertera o odwróconej polaryzacji zasilania lub innym standardzie sygnału sterującego prowadzi do zwarcia linii zasilacza z liniami sygnałowymi procesora lub mostka na płycie głównej.
Stosowanie przypadkowych taśm klejących i brak izolacji — inwerter generuje pole elektromagnetyczne oraz wysokie napięcie, dlatego wymaga zachowania fabrycznych osłon izolacyjnych z folii antystatycznej i mylaru. Zastępowanie ich zwykłą taśmą biurową grozi przebiciem iskrowym do metalowej pokrywy klapy matrycy.

Czas trwania naprawy i czynniki wpływające na realizację

Czas realizacji zlecenia zależy od charakteru usterki, konieczności przeprowadzenia testów laboratoryjnych oraz dostępności odpowiednich podzespołów elektronicznych lub fabrycznie nowych modułów inwertera. W przypadku urządzeń marki Gigabyte standardowa procedura serwisowa jest zorganizowana w sposób optymalizujący czas oczekiwania:

Typowy czas naprawy — usunięcie usterki inwertera z reguły nie przekracza 3 dni roboczych, włączając w to wykonanie pełnej procedury diagnostycznej, wymianę elementów oraz testy stabilności pod obciążeniem.
Organizacja logistyki — dojazd do klienta w celu odebrania uszkodzonego laptopa realizowany jest w czasie do 1 godziny od momentu przyjęcia zgłoszenia.
Czynności dodatkowe — w przypadku, gdy naprawie inwertera towarzyszy kompleksowe czyszczenie układu chłodzenia lub optymalizacja konfiguracji oprogramowania, czynności te zajmują do 24 godzin, przy czym nie jest to usługa wykonywana na miejscu u klienta, lecz w warunkach warsztatowych.
Dostępność podzespołów — w przypadku rzadszych odmian starszych płyt inwerterów czas realizacji może być bezpośrednio uzależniony od konieczności sprowadzenia dedykowanego, fabrycznie nowego modułu.

Co można bezpiecznie sprawdzić samemu przed przekazaniem sprzętu

Zanim sprzęt zostanie przekazany do serwisu, warto we własnym zakresie wykonać kilka bezpiecznych czynności weryfikacyjnych, które nie wymagają otwierania obudowy ani używania specjalistycznych narzędzi:

Podłączenie monitora zewnętrznego — podpięcie zewnętrznego wyświetlacza lub telewizora za pomocą portu VGA lub HDMI (interfejsów służących do przesyłania sygnału wideo) pozwala sprawdzić, czy komputer poprawnie generuje obraz. Jeżeli na ekranie zewnętrznym pojawia się pulpit systemu, oznacza to, że procesor graficzny GPU (układ scalony odpowiedzialny za generowanie grafiki) oraz płyta główna działają poprawnie, a problem ogranicza się do wyświetlacza lub podświetlenia.
Test oświetlenia zewnętrznego — skierowanie silnego strumienia światła z latarki lub lampki biurkowej bezpośrednio na matrycę pod różnymi kątami przy włączonym komputerze. Dostrzeżenie zarysów pulpitu lub okien potwierdza, że matryca otrzymuje treść obrazu, a przyczyną usterki jest wyłącznie brak podświetlenia tła.
Weryfikacja skrótów klawiszowych — upewnienie się, że podświetlenie ekranu nie zostało przypadkowo wyłączone kombinacją klawisza funkcyjnego Fn z klawiszem wygaszenia ekranu lub minimalizacji jasności.
Czego kategorycznie nie robić — nie należy odginać ani skręcać obudowy ekranu w celu wymuszenia kontaktu na stykach, nie należy uderzać w dolną ramkę matrycy ani nie wolno próbować mierzyć wyjścia inwertera domowym miernikiem elektrycznym, który nie posiada sond wysokonapięciowych przystosowanych do pomiaru napięć impulsowych rzędu kilkuset woltów.

Kiedy ciemny ekran nie oznacza awarii inwertera

Ciemny wyświetlacz może być rezultatem innych usterek w torze generowania lub wyświetlania obrazu, które dają zbliżone objawy wizualne, lecz wymagają odmiennych metod naprawczych:

Wypalenie lub uszkodzenie świetlówki CCFL — zużyta świetlówka często daje charakterystyczne objawy wstępne przed całkowitym zgaśnięciem. Ekran przez pierwsze sekundy po włączeniu świeci z wyraźnym różowym, czerwonawym lub pomarańczowym zabarwieniem, szczególnie w pobliżu krawędzi. Wypalenie elektrod powoduje wzrost poboru prądu, co zmusza sprawny inwerter do zadziałania zabezpieczenia przeciążeniowego i odcięcia zasilania.
Przetarcie taśmy sygnałowej LVDS — wiązka przewodów przechodząca przez zawias klapy ulega mechanicznemu zmęczeniu. Przerwanie żyły zasilającej inwerter lub żyły sygnału załączającego skutkuje brakiem podświetlenia. Usterkę tę można rozpoznać po tym, że ekran rozbłyska lub gaśnie przy zmianie kąta nachylenia klapy laptopa.
Uszkodzenie układu graficznego GPU — awaria procesora graficznego lub mostka na płycie głównej objawia się całkowitym brakiem obrazu. W takim przypadku test z latarką nie wykazuje żadnej treści na matrycy LCD, a obraz nie pojawia się również na zewnętrznym monitorze podłączonym przez kabel wideo.
Brak sygnałów sterujących z płyty głównej — inwerter może być w pełni sprawny, lecz nie podejmuje pracy z powodu uszkodzenia elementów sterujących na płycie głównej (np. układu KBC, czyli kontrolera klawiatury i wbudowanych funkcji płyty, odpowiedzialnego za wystawienie sygnału włączenia podświetlenia).
Nowsze matryce z podświetleniem LED — w nowszych laptopach źródłem światła są diody LED (półprzewodnikowe elementy elektroluminescencyjne). Panele te nie posiadają klasycznego inwertera wysokiego napięcia, a za zasilanie diod odpowiada niskonapięciowy sterownik LED driver umieszczony na elektronice matrycy lub na płycie głównej.

Najczęściej zadawane pytania o inwertery podświetlenia

Czy w laptopie z uszkodzonym inwerterem można wymienić podświetlenie na nowoczesne paski LED?
W starszych modelach laptopów Gigabyte wyposażonych fabrycznie w matryce ze świetlówkami CCFL teoretycznie istnieją uniwersalne zestawy konwersyjne z paskami diodowymi, jednak w praktyce serwisowej zaleca się przywrócenie oryginalnej konfiguracji poprzez naprawę inwertera lub montaż nowego modułu przetwornicy. Zestawy uniwersalne często nie współpracują poprawnie z fabryczną regulacją jasności z klawiatury oraz mogą powodować nierównomierne rozproszenie światła na powierzchni ekranu.

Czy awaria inwertera może spowodować trwałe uszkodzenie płyty głównej lub matrycy?
Samoistne uszkodzenie transformatora lub bezpiecznika inwertera rzadko przenosi się na inne podzespoły, ponieważ wbudowane obwody ochronne odcinają zasilanie. Poważne zagrożenie pojawia się natomiast w przypadku prób niefachowej naprawy, takich jak zwieranie bezpieczników drutem lub podłączanie niekompatybilnych zamienników, co może doprowadzić do zwarcia linii zasilania 19 V z liniami sterującymi procesora graficznego i zniszczenia płyty głównej.

Dlaczego z dolnej części obudowy ekranu dobiega cichy pisk lub brzęczenie?
Dźwięki te są generowane przez transformator wysokiego napięcia pracujący na płytce inwertera. Drgania uzwojeń pod wpływem prądu zmiennego o wysokiej częstotliwości stają się słyszalne dla ludzkiego ucha, gdy dochodzi do poluzowania rdzenia ferrytowego, uszkodzenia kondensatorów filtrujących lub gdy świetlówka pobiera nadmierny prąd z powodu starości. Jest to wyraźny sygnał postępującej degradacji toru podświetlenia.

Czy podczas naprawy inwertera moje dane zapisane na dysku twardym są bezpieczne?
Prace związane z naprawą inwertera dotyczą wyłącznie obwodów zasilania wyświetlacza w klapie matrycy. Dysk twardy (nośnik pamięci masowej przechowujący dane i system operacyjny) pozostaje nienaruszony. Domyślnie serwis wykonuje diagnostykę i naprawy sprzętowe bez konieczności znajomości hasła użytkownika, co gwarantuje pełną poufność informacji.
