Objawy nieprawidłowego spasowania i uszkodzeń obudowy

W codziennej praktyce serwisowej uszkodzenia mechaniczne obudowy oraz błędy powstałe podczas jej nieumiejętnego otwierania są jednymi z najczęstszych problemów zgłaszanych przez użytkowników. Podczas rozmowy telefonicznej lub zgłoszenia serwisowego objawy te opisywane są zazwyczaj w bardzo charakterystyczny sposób:

Obudowa trzeszczy, skrzypi i rozchodzi się w narożnikach w trakcie otwierania lub zamykania klapy matrycy.
Dolna pokrywa nie przylega do korpusu, tworząc widoczną szczelinę wzdłuż krawędzi portów wejścia-wyjścia (gniazd USB, HDMI, audio).
Po próbie samodzielnego wyczyszczenia wnętrza komputera jedna ze śrub przebiła plastik na wylot pod klawiaturą lub w miejscu podparcia nadgarstków.
Laptop przestał reagować na przycisk włącznika po ponownym złożeniu elementów zewnętrznych.
Płytka dotykowa (touchpad — moduł wskazujący reagujący na dotyk) zapadła się, przestała klikać lub jej powierzchnia jest nierównomiernie spasowana względem obudowy.
Z wnętrza konstrukcji dobiega grzechotanie luźnych kawałków plastiku lub metalowych nakrętek przemieszczających się przy poruszaniu urządzeniem.
Klawiatura ugina się podczas pisania, a jej krawędzie wystają ponad obrys korpusu.

Możliwe przyczyny powstawania uszkodzeń korpusu laptopa

Uszkodzenia elementów zewnętrznych laptopów marki Gigabyte wynikają z określonych czynników mechanicznych oraz błędów montażowych. Przyczyny te można usystematyzować od występujących najczęściej do zjawisk rzadszych:

Niewłaściwe rozpinanie zatrzasków krawędziowych (plastikowych ząbków blokujących dolną pokrywę na obwodzie korpusu). Użycie twardych lub metalowych narzędzi prowadzi do ich wyłamania, co uniemożliwia ponowne, równe zatrzaśnięcie elementów.
Pomieszanie śrub montażowych o różnej długości i średnicy. Wkręcenie dłuższej śruby w miejsce przeznaczone dla śruby krótkiej powoduje przewiercenie gwintu i wybrzuszenie lub pęknięcie zewnętrznej warstwy tworzywa.
Wyrwanie mosiężnych tulei gwintowanych (insertów — metalowych elementów z gwintem wewnętrznym zatopionych fabrycznie w plastikowych słupkach obudowy). Następuje to najczęściej na skutek naturalnego oporu stawianego przez zatarte lub zbyt ciasno wyregulowane zawiasy matrycy.
Próba siłowego zdjęcia dolnej pokrywy bez uprzedniego wykręcenia ukrytych śrub. W wielu modelach śruby montażowe znajdują się pod gumowymi nóżkami antypoślizgowymi lub naklejkami informacyjnymi.
Uszkodzenie taśm sygnałowych FFC/FPC (płaskich, elastycznych przewodów wielożyłowych) oraz gniazd ZIF (złączy o zerowej sile nacisku z ruchomą klapką blokującą). Dochodzi do tego przy zbyt gwałtownym odchyleniu rozłączanych części korpusu.
Odkształcenia strukturalne korpusu ze stopów metali. W konstrukcjach wykorzystujących frezowane aluminium lub stopy magnezu punktowe przeciążenie prowadzi do mikroskopijnego skrzywienia ramy nośnej, co uniemożliwia prawidłowe spasowanie powierzchni.

Przebieg profesjonalnego demontażu i montażu w serwisie

Prawidłowy demontaż i powtórny montaż obudowy w laptopach Gigabyte wymaga zachowania ścisłej procedury technicznej oraz wykorzystania specjalistycznego zaplecza narzędziowego. Każdy etap realizowany jest w kontrolowanych warunkach warsztatowych:

Przygotowanie stanowiska ESD (stanowiska zabezpieczonego przed wyładowaniami elektrostatycznymi, które mogłyby trwale uszkodzić wrażliwe układy scalone na płycie głównej) oraz weryfikacja stanu początkowego spasowania elementów.
Odłączenie zasilania głównego — natychmiastowe fizyczne odpięcie baterii litowo-polimerowej przed dotknięciem jakichkolwiek podzespołów wewnętrznych, co eliminuje ryzyko przypadkowego zwarcia.
Mapowanie śrub montażowych przy użyciu maty magnetycznej z naniesionym szablonem konstrukcyjnym danego modelu. Każda śruba trafia dokładnie w miejsce, z którego została wykręcona, co wyklucza ryzyko uszkodzenia gwintów i korpusu.
Rozdzielanie elementów obudowy przy użyciu narzędzi polimerowych (spudgerów — precyzyjnych otwieraków z miękkiego tworzywa sztucznego), które nie pozostawiają zarysowań, wgnieceń ani wyszczerbień na krawędziach anodyzowanego aluminium czy tworzywa ABS.
Inspekcja i regeneracja punktów kotwiczenia zawiasów. W przypadku pęknięć słupków montażowych wykonujemy odbudowę gniazd za pomocą płynnych żywic konstrukcyjnych o wysokiej odporności termicznej i mechanicznej, co przywraca fabryczną sztywność elementu.
Konserwacja układu chłodzenia Windforce (autorskiego systemu odprowadzania ciepła z procesora i układu graficznego). W ramach procedury aplikowana jest nowa pasta termoprzewodząca (preparat wypełniający mikroszczeliny między rdzeniem krzemowym a miedzianą podstawą radiatora) oraz termopady (elastyczne taśmy przewodzące ciepło z kości pamięci VRAM i sekcji zasilania VRM na moduł chłodzący).
Regulacja siły docisku zawiasów matrycy. Zmniejszenie oporu obrotowego zawiasów zapobiega powstawaniu nadmiernych naprężeń mechanicznych na zregenerowanych lub nowych elementach korpusu.

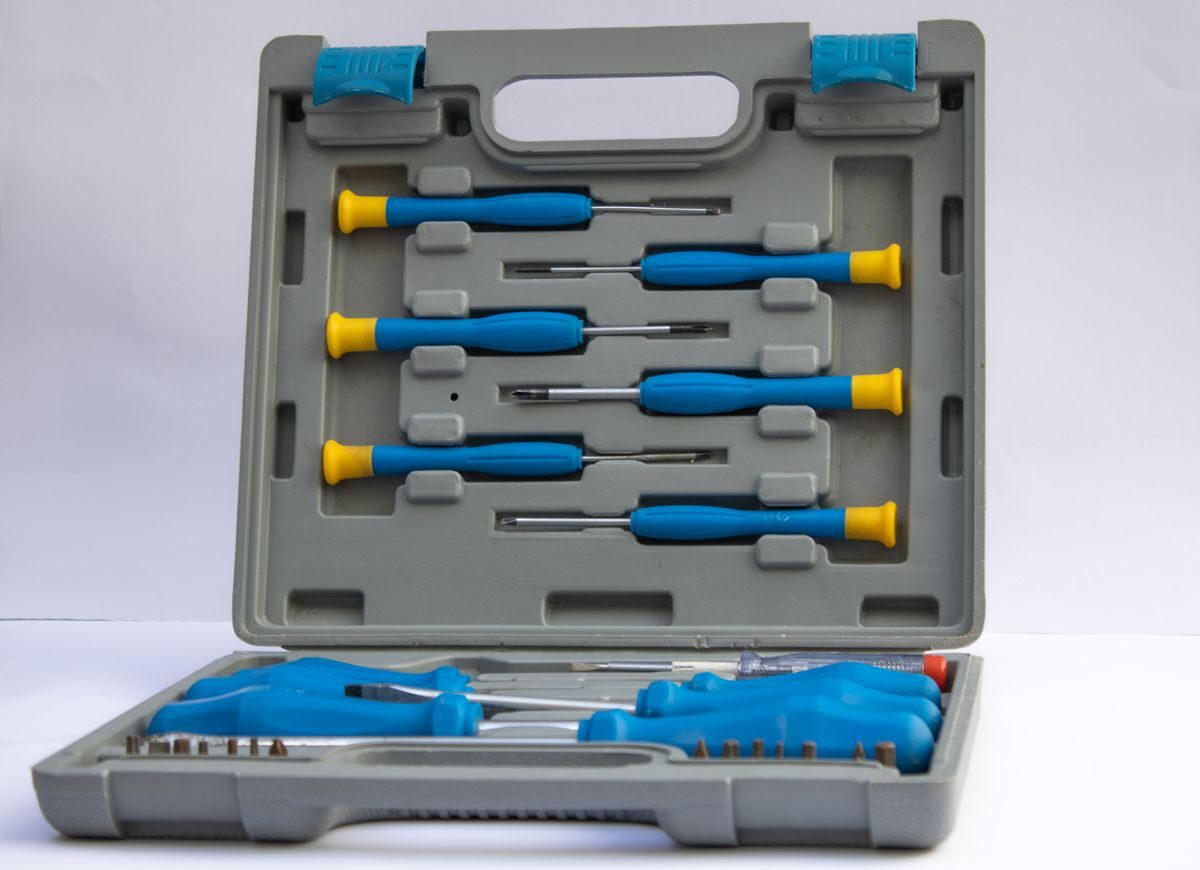

Montaż końcowy z zachowaniem odpowiedniej sekwencji dokręcania śrub przy użyciu wkrętaków dynamometrycznych, co gwarantuje równomierny rozkład sił i brak jakichkolwiek niepożądanych szczelin.

Warianty konstrukcyjne obudów w laptopach Gigabyte

Konstrukcje obudów w laptopach marki Gigabyte różnią się znacząco w zależności od serii i przeznaczenia urządzenia, co determinuje odmienne podejście do ich demontażu:

Seria Gigabyte AORUS (np. AORUS 15, AORUS 17) — obudowy hybrydowe łączące elementy z tłoczonego aluminium z korpusem z tworzyw polimerowych. Charakteryzują się bardzo rozbudowanym systemem chłodzenia oraz licznymi punktami mocowania, w tym zintegrowanymi strefami podświetlenia RGB, których taśmy zasilające wymagają ostrożnego odpinania przed zdjęciem dolnej pokrywy.
Seria Gigabyte AERO (np. AERO 14, AERO 16 OLED) — smukłe konstrukcje typu unibody, wykonywane w technologii precyzyjnego frezowania z jednego bloku aluminium. W tych modelach tolerancje spasowania elementów wynoszą ułamki milimetra, a dolna pokrywa stanowi integralną część usztywniającą całą konstrukcję. Wymagają one idealnego ułożenia wiązek kablowych, aby uniknąć prężenia obudowy.
Seria Gigabyte G-Series (np. Gigabyte G5, G6, G7) — obudowy wykonane w przeważającej części z wysokoudarowego tworzywa sztucznego. W tych jednostkach kluczowe znaczenie ma odpowiednia technika zwalniania gęsto rozmieszczonych zatrzasków obwodowych oraz kontrola stanu słupków montażowych wokół zawiasów.
Historyczne linie produktowe (seria P, Sabre, seria Q, seria U, seria W, seria WA) — klasyczne konstrukcje modułowe, w których dostęp do wnętrza często wymagał demontażu klawiatury od góry i odkręcenia śrub pośrednich ukrytych pod ramką klawiatury przed rozpołowieniem korpusu.

Błędy popełniane podczas prób samodzielnego rozbierania obudowy

Samodzielne próby demontażu laptopa bez odpowiedniej wiedzy i narzędzi bardzo często kończą się poważniejszymi usterkami niż te, które miały zostać usunięte. Do najczęstszych błędów należą:

Podważanie krawędzi metalowymi przedmiotami, takimi jak noże, nożyczki, płaskie wkrętaki czy monety. Skutkuje to trwałym zdeformowaniem krawędzi, wyłamaniem zatrzasków, a niejednokrotnie także przecięciem delikatnych przewodów antenowych modułu Wi-Fi prowadzonych wzdłuż korpusu.
Stosowanie klejów cyjanoakrylowych (klejów błyskawicznych) do naprawy wyłamanych gniazd śrub. Kleje te powodują degradację chemiczną struktury plastiku, czyniąc go kruchym, a dodatkowo zalewają gwinty metalowych tulei, uniemożliwiając późniejsze wykręcenie śruby bez zniszczenia elementu.
Ciągnięcie pokrywy na siłę przy pominięciu śrub ukrytych pod stopkami gumowymi. Prowadzi to do pęknięcia dolnej obudowy wzdłuż linii największego naprężenia.
Pozostawienie podłączonego akumulatora podczas demontażu. Przypadkowe upuszczenie śrubki na płytę główną lub dotknięcie metalowym narzędziem elementów elektronicznych powoduje zwarcie w głównej linii zasilania, niszcząc procesor lub przetwornice.
Szarpnięcie pokrywy bez uprzedniego rozpięcia taśm sygnałowych. Konsekwencją jest wyrwanie gniazda ZIF z pól lutowniczych płyty głównej, co wymaga skomplikowanej naprawy mikrolutowniczej.
Mieszanie śrub montażowych, co prowadzi do mechanicznego przebicia palmrestu (górnej części obudowy otaczającej klawiaturę) od spodu.

Czas trwania procedury serwisowej

Czas realizacji prac zależy od zakresu koniecznych czynności oraz stanu technicznego dostarczonego sprzętu:

Dojazd kierowcy serwisu po odbiór urządzenia do klienta realizowany jest w czasie do 1 godziny od momentu przyjęcia zgłoszenia.
Podstawowe zabiegi konserwacyjne, w tym przyspieszanie i czyszczenie układu chłodzenia połączone z bezpiecznym demontażem i montażem korpusu, trwają do 24 godzin (należy pamiętać, że nie jest to usługa wykonywana na miejscu u klienta, lecz w warunkach laboratoryjnych).
Typowa naprawa mechaniczna, obejmująca regenerację zerwanych mocowań gwintowanych, regulację zawiasów lub wymianę uszkodzonych elementów korpusu na nowe części, z reguły nie przekracza 3 dni.

Zalecane działania przed przekazaniem sprzętu do serwisu

W przypadku zauważenia problemów ze spasowaniem obudowy lub uszkodzenia mechanicznego, warto podjąć odpowiednie kroki zabezpieczające i unikać działań pogarszających stan urządzenia:

Należy zebrać wszystkie odłamane fragmenty tworzywa, wykręcone śrubki czy wypadające tulejki mosiężne i umieścić je w woreczku strunowym — mogą one posłużyć do precyzyjnego zrekonstruowania punktów mocowania.
Wskazane jest wykonanie kopii zapasowej istotnych danych na nośniku zewnętrznym lub w chmurze, o ile stan urządzenia pozwala na jego bezpieczne uruchomienie.
Należy wyłączyć komputer i odłączyć zasilacz sieciowy.
Kategorycznie nie wolno dociskać pękniętych elementów na siłę ani próbować ich skręcania wkrętami o przypadkowych parametrach.
Nie należy podejmować prób klejenia obudowy jakimikolwiek klejami płynnymi czy montażowymi.
W przypadku oporu przy zamykaniu lub otwieraniu klapy matrycy należy pozostawić ją w stałej pozycji i nie forsować ruchu, aby nie doprowadzić do pęknięcia ekranu LCD.

Kiedy objawy nie wynikają z uszkodzenia samej obudowy

Zdarzają się sytuacje, w których deformacja korpusu lub trudności w jego spasowaniu są jedynie objawem wtórnym innej awarii podzespołów wewnętrznych:

Spuchnięta bateria litowo-polimerowa — w miarę zużycia ogniwa chemiczne mogą ulegać degradacji i wydzielać gazy, co prowadzi do gwałtownego zwiększenia objętości akumulatora. W efekcie następuje wypchnięcie gładzika touchpada ku górze, wybrzuszenie dolnej pokrywy lub rozchodzenie się szwów obudowy. W takim przypadku problemem nie są zatrzaski, lecz konieczność bezzwłocznej utylizacji i wymiany pakietu akumulatora na nowy egzemplarz.
Zatarte osie zawiasów matrycy — jeśli mechanizm zawiasu uległ zapieczeniu w wyniku korozji lub zanieczyszczenia pyłem, ogromny opór mechaniczny przekazywany jest bezpośrednio na plastikowe punkty mocowania. Sama wymiana obudowy bez zdiagnozowania i wyregulowania bądź wymiany zawiasów spowoduje natychmiastowe ponowne wyłamanie gniazd.
Wypaczenie termiczne kratek wentylacyjnych — wielomiesięczna praca laptopa przy skrajnie wysokich temperaturach wywołanych zanieczyszczonym układem chłodzenia może prowadzić do termicznego odkształcenia wylotów powietrza z tworzywa sztucznego, co bywa mylone z uszkodzeniem powstałym przy upadku.

Najczęściej zadawane pytania

Czy po profesjonalnym demontażu i montażu na obudowie laptopa Gigabyte pozostaną widoczne ślady?
Prawidłowo przeprowadzony proces serwisowy przy użyciu antystatycznych narzędzi polimerowych oraz mat magnetycznych nie pozostawia żadnych śladów ingerencji, wgnieceń ani wyszczerbień na krawędziach korpusu. Elementy po złożeniu zachowują fabryczne spasowanie i sztywność.

Co zrobić, gdy w laptopie Gigabyte AORUS lub G5 wyrwały się gwinty mocujące zawiasy?
Nie należy wkręcać dłuższych śrub ani używać klejów błyskawicznych. W warunkach serwisowych przeprowadzana jest odbudowa słupków montażowych przy użyciu żywic kompozytowych oraz jednoczesna regulacja oporu zawiasów, co trwale rozwiązuje problem i eliminuje ryzyko pęknięcia matrycy.

Czy do naprawy samej obudowy lub czyszczenia konieczne jest podanie hasła do systemu Windows?
Domyślnie serwis pracuje bez hasła klienta. Dostęp do systemu operacyjnego nie jest wymagany do prac mechanicznych, a ewentualna prośba o hasło pojawia się wyłącznie w sytuacjach, gdy bez niego nie da się zweryfikować działania specyficznych funkcji sprzętowych powiązanych z oprogramowaniem producenta.

Czy pęknięty korpus zawsze wymaga wymiany całego elementu na nowy?
W wielu przypadkach możliwa jest skuteczna i trwała regeneracja wewnętrznych punktów mocowania bez konieczności kosztownej wymiany całej części. W sytuacji, gdy uszkodzenia zewnętrzne są rozległe, montowane są wyłącznie nowe elementy obudowy.

Warunki realizacji i standardy obsługi

Obsługa serwisowa laptopów marki Gigabyte realizowana jest w wygodnym i bezpiecznym modelu door-to-door. Sprzęt odbieramy i zwracamy bez opłat bezpośrednio pod wskazanym adresem, a dojazd do klienta jest bezpłatny i następuje w czasie do 1 godziny od przyjęcia zgłoszenia.

Diagnoza laptopa jest bezpłatna. Wycena jest zawsze indywidualna, ustalana po bezpłatnej diagnozie, zanim naprawa się zacznie; koszt zależy od zakresu uszkodzenia i dostępności części. Na czas naprawy dostępny jest bezpłatny laptop zastępczy, co pozwala zachować ciągłość pracy lub nauki. Wszystkie naprawy wykonują nasi serwisanci, nie podwykonawcy.

Na wykonane usługi udzielana jest gwarancja na okres do 12 miesięcy. W procesie naprawczym wykorzystywane są wyłącznie nowe części, nigdy używane ani pochodzące z odzysku. Faktura jest wystawiana zawsze, także dla osoby prywatnej. Nasze zaplecze to ponad 20 lat doświadczenia oraz ponad 10 000 urządzeń naprawionych w całej sieci, dzięki czemu większość usterek usuwamy podczas pierwszej wizyty.
