Objaw — jak rozpoznać uszkodzenie mocowania portów w laptopie Gigabyte
Uszkodzenie mechaniczne punktów montażowych gniazd w laptopach marki Gigabyte objawia się w bardzo charakterystyczny sposób podczas codziennego podłączania akcesoriów lub przewodu zasilacza. Najczęstszym sygnałem awarii jest zapadanie się portu do wnętrza obudowy w momencie próby wpięcia wtyczki. Złącze cofa się w głąb kadłubka (dolnej części obudowy laptopa), przez co wtyk nie może wejść na odpowiednią głębokość i nie nawiązuje stabilnego kontaktu elektrycznego.
Wielu użytkowników zgłasza również problem polegający na tym, że gniazdo zasilania DC-IN (złącze wejściowe prądu stałego) lub port USB porusza się swobodnie na boki, do góry i w dół. Wtyczka wydaje się luźna, a nawiązanie ładowania lub wykrycie pamięci przenośnej wymaga manipulowania kablem, dociskania go pod określonym kątem bądź ciągłego podtrzymywania. Często momentowi powstania usterki towarzyszy wyraźny trzask pękającego tworzywa sztucznego wewnątrz konstrukcji, do którego dochodzi po przypadkowym pociągnięciu za podłączony przewód lub po upadku komputera.
Innym widocznym symptomem jest utrata osiowości gniazda względem fabrycznego wycięcia w obudowie. Port przesuwa się w stronę matrycy lub dolnej klapy, co uniemożliwia włożenie wtyku HDMI, przewodu sieciowego RJ-45 (złącza sieci przewodowej LAN) czy kabla USB-C. Zdarza się także, że przez szczeliny wentylacyjne wypadają drobne odłamki czarnego tworzywa lub małe, mosiężne elementy gwintowane, a sama obudowa w okolicy portów zaczyna się rozchodzić, tworząc widoczną szczelinę między palmrestem (górną częścią obudowy zintegrowaną z miejscem na nadgarstki) a dolną pokrywą serwisową.
Możliwe przyczyny zerwania mocowań portów w obudowie
Konstrukcja mechaniczna laptopów Gigabyte, w tym modeli gamingowych z serii AORUS, Gigabyte G-Series (np. G5, G7) oraz ultrabooków dla twórców AERO, poddawana jest sporym obciążeniom. Uszkodzenia mocowań wynikają z kilku głównych czynników, ułożonych od najczęściej spotykanych w praktyce serwisowej:
- Gwałtowne szarpnięcie za podłączony przewód: Potknięcie się o kabel zasilacza, szybkie przesunięcie laptopa na biurku bez odłączenia przewodów sygnałowych HDMI lub nagłe pociągnięcie wpiętej myszy generuje siłę działającą jak dźwignia, która bez trudu wyłamuje plastikowe punkty mocujące wewnątrz obudowy.
- Termiczne starzenie i degradacja tworzywa sztucznego: W wydajnych laptopach dla graczy z serii AORUS czy Gigabyte G5 podzespoły generują duże ilości ciepła. Długotrwałe oddziaływanie wysokiej temperatury na plastikowe elementy obudowy w sąsiedztwie układu chłodzenia powoduje ulatnianie się plastyfikatorów (substancji nadających elastyczność tworzywom), sprawiając, że poliwęglan staje się kruchy i pęka nawet przy standardowym wkładaniu wtyczek.
- Upadek lub uderzenie na podłączone urządzenie peryferyjne: Pozostawienie w porcie USB kompaktowego odbiornika bezprzewodowego, pamięci flash lub przewodu ładowarki podczas transportu w torbie sprawia, że jakikolwiek nacisk z zewnątrz przenosi się bezpośrednio na gniazdo i jego wewnętrzne wsporniki.
- Sprzężenie z uszkodzeniem mechanizmu zawiasu: W wielu konstrukcjach Gigabyte (m.in. w starszych seriach P-Series, Sabre czy wybranych rewizjach AORUS) tuleje mocujące zawias matrycy są zintegrowane w tym samym bloku konstrukcyjnym co punkty kotwiczenia gniazda zasilania lub tylnych portów I/O (wejścia-wyjścia). Pęknięcie podstawy zawiasu natychmiast przenosi ogromne naprężenia na mocowanie sąsiadujących portów.
- Zmęczenie materiału przy intensywnym użytkowaniu: Ciągłe podłączanie i odłączanie ciężkich przewodów zasilających oraz kabli dokujących USB-C Thunderbolt powoduje mikropęknięcia w strukturze zgrzewów montażowych.
- Użycie nieprawidłowego złącza lub wciskanie wtyku na siłę: Próba wpięcia wtyczki USB w odwrotnej orientacji bądź pod niewłaściwym kątem niszczy wewnętrzne prowadnice portu i wyrywa go z punktów oporowych w kadłubku.
Co robimy — diagnostyka i procedura naprawy mocowań w serwisie
Naprawa mocowania portów w obudowie nie polega jedynie na powierzchownym unieruchomieniu złącza, lecz wymaga pełnej odbudowy struktury nośnej oraz weryfikacji połączeń elektrycznych na laminacie. Cały proces przebiega według rygorystycznej procedury technicznej:
Pierwszym krokiem jest całkowity demontaż dolnej pokrywy laptopa oraz natychmiastowe odłączenie baterii głównej, co zabezpiecza obwody przed przypadkowym zwarciem podczas manipulacji wewnątrz kadłubka. Następnie serwisant dokonuje szczegółowej inspekcji pod mikroskopem stereoskopowym (urządzeniem optycznym zapewniającym trójwymiarowy obraz w powiększeniu). Sprawdzany jest stan laminatu PCB (płytki drukowanej z obwodami elektronicznymi), integralność pól lutowniczych (miedzianych punktów styku elementów na płycie) oraz stopień degradacji plastikowych słupków montażowych.
Kolejny etap obejmuje weryfikację elektryczną. Za pomocą multimetru (miernika wielkości elektrycznych) badana jest ciągłość połączeń oraz sprawdzane jest, czy naderwane piny gniazda nie spowodowały zwarcia szyny VBUS (głównej linii zasilającej w standardzie USB) do masy GND lub czy nie doszło do uszkodzenia filtrów ESD (elementów chroniących linie sygnałowe przed wyładowaniami elektrostatycznymi). Jeżeli samo gniazdo uległo deformacji mechanicznej lub wypaleniu styków, zostaje wylutowane za pomocą precyzyjnej stacji lutowniczej na gorące powietrze (narzędzia do bezdotykowego montażu i demontażu podzespołów), a na jego miejsce wlutowujemy fabrycznie nowy element.
Kluczową fazą jest rekonstrukcja zniszczonych punktów podparcia. Zamiast nietrwałych rozwiązań stosujemy zaawansowane kompozyty chemoutwardzalne (dwuskładnikowe masy żywiczne o wysokiej odporności na naprężenia ścinające i podwyższoną temperaturę). Z ich pomocą odtwarzane są połamane słupki nośne, w których na gorąco lub chemicznie osadzane są nowe, mosiężne tuleje gwintowane (metalowe inserty wtopione w tworzywo, w które wkręcane są śruby montażowe). W przypadku modeli z serii AERO czy AORUS o obudowach ze stopów aluminium i magnezu naprawa obejmuje dodatkowo precyzyjne prostowanie metalowych wsporników wewnętrznych.
Na zakończenie przeprowadzane są rygorystyczne testy mechaniczne i elektryczne. Sprawdzana jest osiowość portów względem otworów w korpusie, stabilność gniazda pod obciążeniem wielokrotnego wpinania wtyków pomiarowych oraz parametry przesyłu prądu pod pełnym obciążeniem roboczym platformy.
Warianty uszkodzeń mocowań gniazd w laptopach Gigabyte
Sposób naprawy zależy wprost od architektury mechanicznej danego modelu laptopa Gigabyte. Wyróżnia się cztery podstawowe warianty tej usterki:
Pierwszym wariantem jest uszkodzenie mocowania gniazda zasilania DC-IN montowanego na przewodzie (harness cable). Rozwiązanie to występuje w wielu modelach Gigabyte G5, G7 oraz historycznych seriach Sabre i P55. Gniazdo jest osobnym elementem umieszczonym w plastikowym gnieździe obudowy i połączonym z płytą główną wiązką kablową. Uszkodzeniu ulega zazwyczaj plastikowy labirynt blokujący port przed wciśnięciem oraz śruba dociskowa. Naprawa polega na odbudowie ścianek oporowych i montażu nowego gniazda z wiązką.

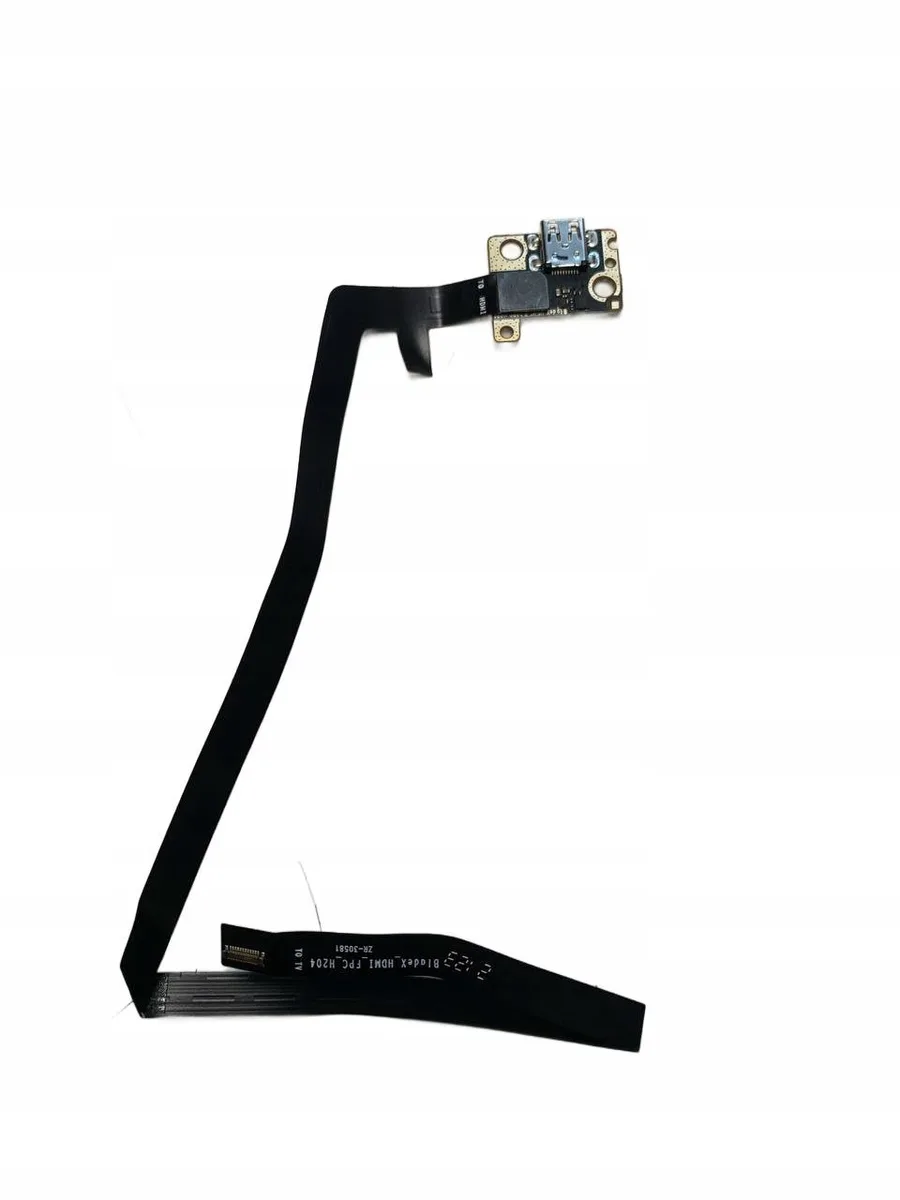

Drugim wariantem jest wyłamanie punktów kotwiczenia płytki dodatkowej, tzw. sub-boardu (oddzielnej płytki drukowanej I/O zawierającej porty USB, czytniki kart SD i gniazda audio, połączonej z płytą główną elastyczną taśmą sygnałową FFC). Konstrukcję taką spotyka się w seriach AERO 15 i AORUS 15. Wyłamanie słupków pod sub-boardem powoduje, że cała płytka ugina się pod naciskiem, co grozi zerwaniem lub zwarciem delikatnej taśmy transmisyjnej.
Trzeci wariant to wyrwanie gniazda lutowanego bezpośrednio do płyty głównej (dotyczy to najczęściej portów USB-C Thunderbolt, HDMI oraz portów USB-A w zminiaturyzowanych płytach). W takim przypadku siła uderzenia przenosi się wprost na laminat płyty głównej, powodując zerwanie przelotek THT (otworów montażowych przewlekanych) lub padów SMD (pól lutowniczych do montażu powierzchniowego). Naprawa wymaga wówczas mikrochirurgii elektronicznej — rekonstrukcji ścieżek na laminacie pod mikroskopem oraz odbudowy punktów podparcia obudowy.
Czwartym wariantem jest uszkodzenie tylnego panelu portów (Rear I/O), typowe dla zaawansowanych stacji AORUS 17 oraz laptopów z rozbudowanym chłodzeniem z tyłu obudowy. Gniazda zasilania, sieciowe i wideo są tam narażone na równoległe naprężenia termiczne i mechaniczne, co wymaga wzmocnienia całego modułu tylnej ramy kadłubka.
Błędy popełniane podczas prób samodzielnej naprawy mocowania
Próby naprawy zapadniętego lub luźnego portu we własnym zakresie za pomocą domowych metod niemal zawsze prowadzą do powiększenia skali uszkodzeń i wielokrotnego wzrostu stopnia skomplikowania profesjonalnej naprawy:
- Używanie klejów cyjanoakrylowych (typu kropelka, super glue): Kleje te są niezwykle płynne i pod wpływem zjawiska kapilarnego natychmiast wpływają do wnętrza gniazda, oblepiając blaszki stykowe i tworząc nieprzewodzącą powłokę izolacyjną. Co więcej, ich opary osadzają się na sąsiednich układach scalonych w postaci białego, trudnego do usunięcia osadu, a sama spoina jest twarda i krucha — pęka przy pierwszym wpięciu kabla.
- Stosowanie kleju termotopliwego (kleju na gorąco): Klej ten nie posiada chemicznej przyczepności do tworzywa ABS i poliwęglanu stosowanego w laptopach Gigabyte. Wewnątrz obudowy gamingowej, gdzie temperatura chłodzenia osiąga wysokie wartości, masa klejowa mięknie, a gniazdo ponownie zapada się do środka. Dodatkowo gruba warstwa kleju blokuje prawidłowy przepływ powietrza i uniemożliwia spasowanie obudowy.
- Wkręcanie nieoryginalnych, dłuższych wkrętów: Wkręcenie w uszkodzone mocowanie śruby o nieodpowiedniej długości powoduje przebicie palmrestu na wylot (trwałe uszkodzenie estetyczne widoczne przy klawiaturze) lub, co znacznie gorsze, przewiercenie ścieżek w wielowarstwowym laminacie płyty głównej, wywołując nieodwracalne zwarcie wewnętrznych warstw zasilających.
- Doginanie styków metalowymi narzędziami: Próby podważania ruszającego się gniazda śrubokrętem lub pęsetą przy podłączonej baterii prowadzą do bezpośredniego zwarcia szyny zasilającej do linii danych procesora lub mostu PCH (głównego kontrolera magistrali i portów wejścia-wyjścia), co skutkuje całkowitym zniszczeniem płyty głównej.
- Ciągłe dociskanie ruszającego się kabla: Ignorowanie luźnego gniazda i ustawianie przewodu pod kątem wywołuje mikroskopijne iskrzenie (łuk elektryczny) na stykach zasilania. Powoduje to miejscowy wzrost temperatury do kilkuset stopni, zwęglenie laminatu PCB i stopienie okolicznych elementów plastikowych.
Ile trwa naprawa mocowania portów w laptopie
Diagnoza laptopa jest bezpłatna i pozwala na precyzyjne określenie skali zniszczeń mechanicznych oraz elektronicznych przed przystąpieniem do jakichkolwiek prac serwisowych.
Dojazd do klienta w celu odbioru uszkodzonego sprzętu realizowany jest w czasie do 1 godziny od momentu przyjęcia zgłoszenia. Typowa naprawa mocowania portu, obejmująca rekonstrukcję słupków nośnych, osadzenie mosiężnych tulei oraz ewentualne wlutowanie nowego gniazda, z reguły nie przekracza 3 dni. W przypadku, gdy klient decyduje się na dodatkową kompleksową konserwację i przyspieszanie sprzętu połączone z czyszczeniem układu chłodzenia, procedura ta realizowana jest w czasie do 24 godzin (należy zaznaczyć, że nie jest to usługa wykonywana na miejscu u klienta, lecz w warunkach laboratoryjnych).
Dzięki bogatemu zapleczu części zamiennych oraz sprawnej logistyce większość usterek usuwamy podczas pierwszej wizyty diagnostyczno-odbiorczej, zapewniając sprawny transport urządzenia do warsztatu.
Co można zrobić samodzielnie przed przekazaniem sprzętu i czego unikać
W przypadku zaobserwowania problemów z mocowaniem gniazd zaleca się podjęcie kilku podstawowych kroków zabezpieczających, które uchronią komputer przed wtórnymi uszkodzeniami:
Należy natychmiast odłączyć wtyczkę z uszkodzonego portu oraz zaprzestać prób ponownego jej wpinania. Jeśli problem dotyczy gniazda ładowania, a poziom naładowania baterii na to pozwala, warto bezpiecznie zamknąć system operacyjny i wyłączyć urządzenie. W sytuacji, gdy z wnętrza obudowy wydobywa się zapach spalenizny, widać dym lub słychać skwierczenie styków, należy bezwzględnie powstrzymać się od podłączania zasilacza sieciowego.
Jeśli z obudowy wypadły luźne elementy — małe śrubki, metalowe tulejki czy fragmenty plastiku — warto zebrać je do woreczka strunowego i przekazać razem ze sprzętem. Oryginalne elementy ułatwiają idealne odtworzenie geometrii fabrycznej mocowania. Do transportu należy przygotować także oryginalny zasilacz, ponieważ technik musi zweryfikować stan wtyku pod kątem obecności zwarć lub uszkodzeń mechanicznych powstałych w wyniku wcześniejszych przeciążeń.
Czego zdecydowanie nie należy robić: nie wolno oklejać wtyczki taśmą klejącą w celu jej unieruchomienia, nie należy rozkręcać obudowy bez profesjonalnych narzędzi do otwierania tworzyw sztucznych (spudgerów), ani nie wolno aplikować do wnętrza portu żadnych preparatów chemicznych w aerozolu (np. preparatów do czyszczenia styków lub alkoholu), które mogłyby wejść w reakcję z uszkodzoną strukturą mocowania.
Kiedy to nie jest uszkodzenie mocowania — diagnostyka różnicowa
Nie każdy problem z działaniem gniazda wynika z uszkodzenia jego fizycznego osadzenia w obudowie. Istnieje kilka usterek dających zbliżone objawy, które wymagają zupełnie innego podejścia serwisowego:
Pierwszym przypadkiem jest uszkodzenie samego przewodu lub wtyku w urządzeniu zewnętrznym bądź zasilaczu. Przełamana żyła miedziana wewnątrz kabla zasilacza daje identyczny efekt przerywania ładowania przy poruszaniu wtyczką, mimo że samo gniazdo w laptopie pozostaje sztywno i stabilnie osadzone w kadłubku. Weryfikację przeprowadza się poprzez podłączenie sprawnego kabla pomiarowego.
Drugim zjawiskiem jest mechaniczne zużycie lub odkształcenie wewnętrznych blaszek stykowych wewnątrz portu bez naruszenia jego mocowania do obudowy. Występuje to często w gniazdach USB-A i USB-C po wielu latach intensywnej eksploatacji. Wtyk wchodzi bez oporu i ma tendencję do samoczynnego wysuwania się, lecz korpus gniazda nie cofa się w głąb laptopa. W tej sytuacji nie odbudowuje się obudowy, lecz wymienia samo gniazdo.
Trzecią ewentualnością jest awaria elektroniczna kontrolera magistrali lub sekcji zasilania. Jeśli port USB lub HDMI jest mechanicznie nienaruszony, a podłączone urządzenia nie są wykrywane przez system Windows, przyczyną może być uszkodzenie układu scalonego KBC (wbudowanego kontrolera zarządzającego klawiaturą i startem płyty), mostu PCH lub przepalenie bezpiecznika polimerowego SMD na linii zasilającej dany port. W laptopach z portami USB-C Thunderbolt brak reakcji może wynikać również z zawieszenia mikrokontrolera zasilania PD (Power Delivery) lub uszkodzenia oprogramowania układowego BIOS/UEFI.
Najczęstsze pytania o naprawę mocowania portów w laptopach Gigabyte
- Czy po zrekonstruowaniu mocowania obudowa zachowa swoją pierwotną sztywność?
Tak, stosowane przez nas zaawansowane kompozyty chemoutwardzalne tworzą strukturę o wytrzymałości mechanicznej często przewyższającej fabryczny plastik. Nowo wtopione tuleje mosiężne są trwale zakotwiczone, co przywraca stuprocentową sztywność konstrukcji i fabryczne spasowanie elementów korpusu. - Czy w przypadku zapadniętego portu USB-C konieczna jest wymiana całej płyty głównej?
Nie, naprawę wykonujemy na poziomie komponentów. Wymieniamy pojedyncze uszkodzone złącza, regenerujemy zerwane ścieżki i odbudowujemy mechaniczne wsporniki obudowy, co pozwala uniknąć ogromnych kosztów związanych z wymianą całej płyty głównej. - Czy do naprawy mocowania portu zasilania lub USB konieczne jest podanie hasła do systemu?
Domyślnie pracujemy bez hasła klienta. Wszelkie testy stabilności elektrycznej, pomiary napięć, weryfikację linii zasilających oraz diagnostykę ładowania baterii przeprowadzamy na poziomie sprzętowym za pomocą specjalistycznych urządzeń diagnostycznych przed uruchomieniem systemu operacyjnego. O hasło prosimy wyłącznie wtedy, gdy specyfika testów kontrolerów programowych w środowisku Windows tego bezwzględnie wymaga, zawsze podając dokładny cel techniczny. - Jakie części są wykorzystywane podczas wymiany uszkodzonych gniazd?
W procesie serwisowym wykorzystujemy wyłącznie nowe komponenty pochodzące z oficjalnych kanałów dystrybucji. Nigdy nie montujemy gniazd ani elementów mocujących używanych lub pochodzących z demontażu innych urządzeń.
Warunki realizacji usługi, bezpłatny dojazd i gwarancja
Nasz serwis obsługuje laptopy marki Gigabyte w wygodnym i bezpiecznym modelu door-to-door. Diagnoza laptopa jest bezpłatna, a sprzęt odbieramy i zwracamy bez opłat bezpośrednio pod wskazanym adresem. Dojazd do klienta jest bezpłatny i realizowany w czasie do 1 godziny od przyjęcia zgłoszenia.
Wychodząc naprzeciw potrzebom osób pracujących na komputerze, na czas trwania naprawy udostępniany jest bezpłatny laptop zastępczy, co pozwala zachować ciągłość pracy lub nauki. Wszystkie procedury serwisowe realizują bezpośrednio nasi doświadczeni serwisanci — naprawy nie są zlecane podwykonawcom. Wieloletnia obecność na rynku przekłada się na ponad 20 lat doświadczenia oraz ponad 10 000 urządzeń naprawionych w całej sieci serwisowej.
Wycena kosztów jest zawsze indywidualna i ustalana po przeprowadzeniu bezpłatnej diagnozy, zanim jakakolwiek naprawa zostanie rozpoczęta. Ostateczny koszt zależy od stopnia uszkodzenia mechanicznego korpusu oraz dostępności wymaganych komponentów elektronicznych. Jeśli naprawa w systemie door-to-door z przyczyn technicznych nie zostanie wykonana, klient nie ponosi żadnych opłat. Na każdą wykonaną usługę oraz zamontowane nowe podzespoły udzielana jest gwarancja na okres do 12 miesięcy. Do każdej usługi wystawiana jest faktura, również dla osób prywatnych nieprowadzących działalności gospodarczej.
