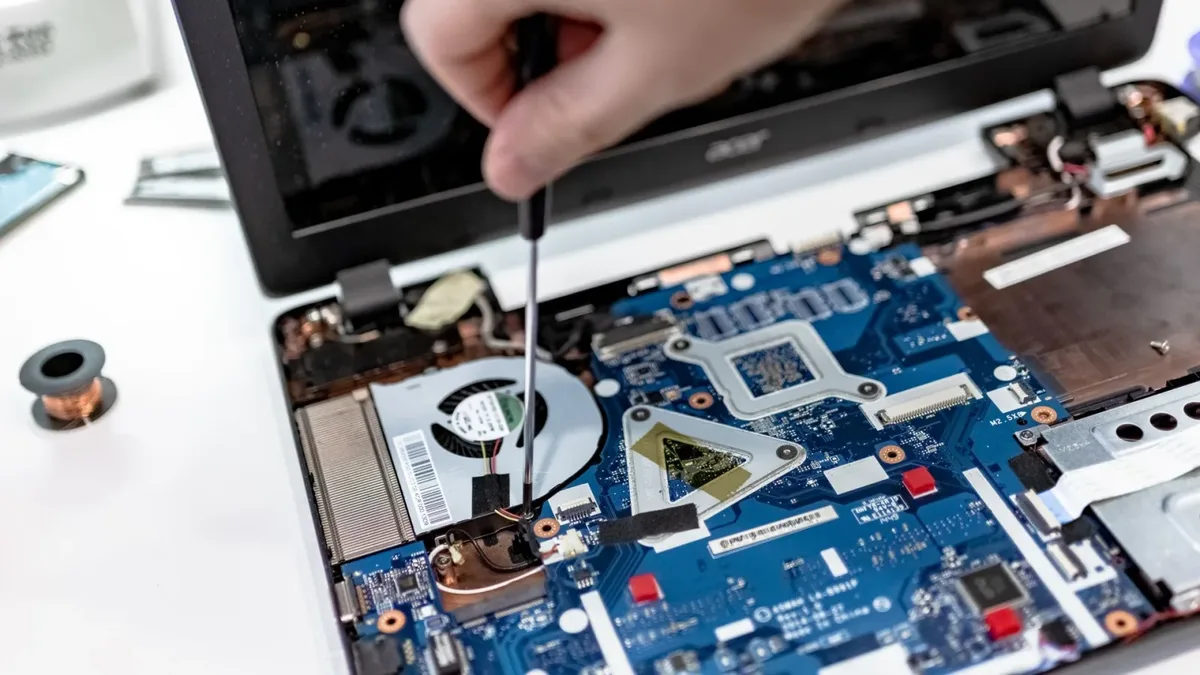

Objawy uszkodzonych śrub, wyrobionych nacięć i zerwanych gwintów

Uszkodzenia elementów złącznych w laptopach Gigabyte — w tym w modelach AORUS, AERO, G-Series oraz konstrukcjach takich jak Sabre, P-Series, Q-Series, U-Series, W-Series czy WA-Series — objawiają się w bardzo charakterystyczny sposób podczas codziennej eksploatacji. Najczęstszym sygnałem awarii jest sytuacja, w której śruba montażowa obraca się w gnieździe bez oporu, nie dając się ani dokręcić, ani całkowicie wykręcić. Oznacza to utratę połączenia pomiędzy gwintem a konstrukcją nośną obudowy.

Kolejnym powszechnym problemem zgłaszanym przez użytkowników jest zniszczone nacięcie łba śruby (obrobione gniazdo robocze, czyli wyżłobiony rowek krzyżakowy lub typu Torx, w którym końcówka narzędzia ślizga się i obraca bez możliwości przeniesienia momentu obrotowego). W takim przypadku śruba pozostaje zablokowana w korpusie, uniemożliwiając zdjęcie dolnej pokrywy w celu konserwacji układu chłodzenia lub wymiany podzespołów.

Usterka mocowań gwintowanych bardzo często objawia się również mechanicznym rozchodzeniem się elementów kadłubka. Przy otwieraniu lub zamykaniu pokrywy ekranu w narożnikach laptopa powstaje wyraźna szczelina, a dolna obudowa zaczyna odstawać od pulpitu roboczego. Towarzyszy temu niekiedy charakterystyczne trzeszczenie, przeskakiwanie plastiku, a w skrajnych sytuacjach z wnętrza urządzenia wydobywa się grzechotanie luźnych elementów (odłamków tworzywa sztucznego, samej śruby lub mosiężnej tulei gwintowanej poruszającej się swobodnie w komorze podzespołów).

Możliwe przyczyny powstawania uszkodzeń elementów złącznych

Mechaniczne uszkodzenia śrub oraz punktów kotwiczenia w laptopach marki Gigabyte wynikają z kilku powtarzających się czynników, które można uszeregować od najczęściej spotykanych do rzadszych:

Użycie niewłaściwego narzędzia podczas demontażu: Zastosowanie wkrętaka o nieodpowiednim profilu lub rozmiarze (na przykład użycie końcówki PH1 zamiast PH00 lub próba odkręcenia śruby Torx wkrętakiem płaskim) powoduje natychmiastowe ścięcie krawędzi nacięcia w łbie śruby i jej trwałe zablokowanie.
Zbyt mocne dokręcanie śrub (przekroczenie dopuszczalnego momentu obrotowego): Tworzywo sztuczne, w którym osadzone są elementy montażowe, ma ograniczoną wytrzymałość. Zbyt duża siła docisku prowadzi do zerwania zwojów gwintu lub ukręcenia metalowego insertu z plastikowego gniazda.
Zmęczenie termiczne i degradacja tworzywa sztucznego: Wydajne układy graficzne i procesory w laptopach Gigabyte AORUS czy G-Series generują wysokie temperatury. Długotrwałe oddziaływanie ciepła na obudowę sprawia, że plastik staje się kruchy, co ułatwia wyrywanie mosiężnych tulei pod wpływem standardowych naprężeń.
Pomylenie długości śrub montażowych: W obudowach laptopów stosuje się śruby o zróżnicowanej długości. Wkręcenie zbyt długiej śruby w płytki otwór powoduje przebicie obudowy od zewnątrz, uszkodzenie gniazda gwintowanego lub doprowadzenie do zwarcia na laminacie płyty głównej.
Nadmierny opór i zatarcie zawiasów ekranu: Zablokowany mechanizm zawiasu (zwiększone tarcie w osi obrotu na skutek zanieczyszczeń lub utraty właściwości smaru) przenosi potężną siłę dźwigni bezpośrednio na punkty montażowe, wyrywając całe słupki gwintowane z korpusu.
Naprężenia udarowe i upadki: Uderzenie w narożnik obudowy lub upadek laptopa z niewielkiej wysokości może spowodować natychmiastowe odłamanie plastikowych podpór gwintów bez widocznego pęknięcia zewnętrznej skorupy.

Przebieg diagnozy i procedury naprawcze w naszym serwisie

Diagnoza laptopa jest bezpłatna i stanowi pierwszy etap prac serwisowych. Procedura rozpoczyna się od szczegółowych oględzin zewnętrznych oraz oceny stanu połączeń mechanicznych przy użyciu mikroskopu stereoskopowego (urządzenia optycznego pozwalającego na wielokrotne powiększenie pola roboczego w celu wykrycia mikropęknięć w strukturze nośnej). Serwisanci weryfikują, czy problem dotyczy wyłącznie zniszczonego nacięcia śruby, zerwanego zwoju, czy całkowitego wyrwania punktu kotwiczenia.

W przypadku zablokowanych śrub ze zniszczonym nacięciem stosujemy procedurę mikroekstrakcji (precyzyjnego usuwania zablokowanych elementów złącznych za pomocą miniaturowych wykrętaków lewoskrętnych) lub mikrofrezowania (nacięcia nowego, precyzyjnego rowka pod wkrętak płaski przy użyciu narzędzi mikrometrycznych, co eliminuje ryzyko uszkodzenia otaczającej obudowy). Wszelkie prace prowadzone są w warunkach zabezpieczenia przed wyładowaniami elektrostatycznymi ESD (ochrony wrażliwych układów scalonych przed uszkodzeniem ładunkiem elektrycznym).

Naprawa uszkodzonych gwintów w strukturze korpusu polega na:

Instalacji nowych tulei gwintowanych (insertów mosiężnych): Wprasowujemy termicznie lub ultradźwiękowo fabrycznie nowe mosiężne wkładki z zewnętrznym radełkowaniem (specjalnymi rowkami i wypustkami na powierzchni metalu, które trwale zespalają się z tworzywem po ostygnięciu).
Rekonstrukcji słupków montażowych: W przypadku całkowitego zniszczenia gniazda odbudowujemy element nośny przy użyciu chemoutwardzalnych kompozytów technicznych o podwyższonej odporności termicznej i mechanicznej, przewyższającej elastycznością i trwałością fabryczne tworzywo ABS.
Wymianie śrub montażowych: Uszkodzone, wygięte lub zużyte elementy złączne zastępujemy wyłącznie nowymi śrubami o precyzyjnie dobranym skoku gwintu, twardości i długości trzpienia. Każde newralgiczne połączenie zabezpieczamy preparatem anaerobowym (klejem technicznym do gwintów o niskim lub średnim stopniu demontowalności, który utwardza się w szczelinie gwintu pod wpływem braku tlenu i kontaktu z metalem, zapobiegając samoczynnemu odkręcaniu pod wpływem wibracji generowanych przez wentylatory).

Warianty uszkodzeń gwintów i elementów śrubowych

W praktyce serwisowej spotykamy kilka odmiennych wariantów usterek elementów złącznych w laptopach Gigabyte, różniących się zakresem niezbędnych czynności naprawczych:

Pierwszym wariantem jest zniszczenie samego nacięcia w łbie śruby (obrobiony łeb). W tej sytuacji gwint wewnątrz korpusu oraz sam słupek montażowy pozostają nienaruszone, a cała trudność polega na bezpiecznym wykręceniu zablokowanego elementu bez przegrzania lub porysowania przylegającego tworzywa czy aluminium w modelach AERO.

Drugi wariant to obracająca się tuleja gwintowana. Śruba jest prawidłowo wkręcona w mosiężną wkładkę, jednak wkładka ta straciła przyczepność do plastikowego słupka i kręci się swobodnie wewnątrz obudowy. Uniemożliwia to tradycyjne rozkręcenie komputera, gdyż obracający się element uniemożliwia wysunięcie śruby.

Trzeci wariant stanowi całkowite wyrwanie gniazda montażowego wraz z fragmentem korpusu. Problem ten występuje niemal wyłącznie w punktach mocowania zawiasów matrycy w laptopach Gigabyte G5, G7 oraz AORUS 15 i 17. Duża siła dźwigni odrywa cały plastikowy cokół od dolnej obudowy lub palmrestu (górnej części korpusu z miejscem na oparcie dłoni i klawiaturę).

Czwartym wariantem jest zerwanie gwintu w elemencie metalowym. Dotyczy to głównie śrub mocujących układ chłodzenia (radiatory i wentylatory) do wsporników płyty głównej lub gwintów naciętych bezpośrednio w aluminiowych ramach wzmacniających. W tym przypadku konieczne jest przegwintowanie otworu na większy wymiar metryczny lub zastosowanie specjalistycznych wkładek naprawczych.

Piąty wariant to mechaniczne przebicie obudowy zbyt długą śrubą. Skutkuje to powstaniem brzydkiego wybrzuszenia lub pęknięcia na widocznej powierzchni palmrestu, a także uszkodzeniem wewnętrznych gniazd montażowych.

Błędy popełniane podczas prób samodzielnej naprawy

Próby samodzielnej naprawy zerwanych gwintów i wykręcania uszkodzonych śrub domowymi metodami bardzo często prowadzą do poważniejszych uszkodzeń mechanicznych i elektronicznych:

Używanie klejów cyjanoakrylowych (typu kropelka lub kropelka w żelu): Jest to najczęstszy i najbardziej szkodliwy błąd. Kleje tego typu tworzą twardą, lecz niezwykle kruchą spoinę, która pęka przy pierwszym ruchu pokrywy matrycy. Dodatkowo opary cyjanoakrylu powodują nieodwracalne zmatowienie powierzchni plastiku oraz matrycy, a zalanie śruby klejem trwale uniemożliwia jej późniejszy demontaż. Wyciekający klej potrafi również wniknąć w warstwy płyty głównej, powodując korozję ścieżek sygnałowych.
Rozwiercanie śrub wiertarkami ręcznymi: Brak precyzyjnego prowadzenia narzędzia na domowym stanowisku powoduje ześlizgnięcie się wiertła, przewiercenie obudowy na wylot lub uszkodzenie wielowarstwowego laminatu PCB (płyty z obwodami drukowanymi). Powstające podczas wiercenia metalowe opiłki rozprzestrzeniają się po wnętrzu laptopa, prowadząc do natychmiastowych zwarć po włączeniu zasilania.
Zastosowanie kleju termotopliwego (kleju na gorąco): Klej termotopliwy nie posiada odpowiedniej sztywności strukturalnej i pod wpływem temperatury generowanej przez podzespoły laptopów gamingowych mięknie, powodując natychmiastowe rozpadnięcie się mocowania.
Wkręcanie wkrętów do drewna lub blachowkrętów: Użycie nieoryginalnych, stożkowych wkrętów o agresywnym gwincie powoduje bezpowrotne rozsadzenie plastikowych słupków montażowych, uniemożliwiając późniejszą profesjonalną rekonstrukcję gniazda.
Nacinanie łbów śrub brzeszczotem lub pilnikiem: Brak specjalistycznych mikronarzędzi prowadzi do głębokiego porysowania i stopienia obudowy wokół otworu montażowego.

Czas trwania naprawy elementów mechanicznych

Typowa naprawa obejmująca usunięcie zablokowanych śrub, rekonstrukcję zerwanych gniazd gwintowanych oraz wymianę elementów złącznych z reguły nie przekracza 3 dni. Dokładny czas zależy od stopnia degradacji korpusu urządzenia oraz liczby uszkodzonych punktów montażowych.

Ponad 20 lat doświadczenia w branży serwisowej oraz wiedza zdobyta przy naprawie ponad 10 000 urządzeń pozwala nam na szybki i bezbłędny dobór odpowiednich znormalizowanych insertów oraz śrub dedykowanych do konkretnej konstrukcji kadłubka Gigabyte. Dojazd do klienta w celu odbioru uszkodzonego sprzętu realizowany jest w czasie do 1 godziny.

Co można zrobić samemu przed oddaniem sprzętu, a czego kategorycznie unikać

W przypadku stwierdzenia problemów ze śrubami lub mocowaniami obudowy należy podjąć odpowiednie kroki zabezpieczające:

Warto zabezpieczyć wszelkie elementy, które wypadły z laptopa — odłamane fragmenty plastiku, luźne śrubki czy mosiężne tulejki należy umieścić w woreczku strunowym i przekazać wraz z komputerem. Pozwala to na dokładniejsze dopasowanie parametrów fabrycznych elementów zastępczych. Jeżeli śruba poluzowała się w okolicy zawiasu, należy ograniczyć otwieranie i zamykanie pokrywy ekranu do absolutnego minimum, a ruch wykonywać płynnie, trzymając klapę dokładnie pośrodku górnej krawędzi, aby zminimalizować naprężenia skrętne.

Kategorycznie nie wolno potrząsać laptopem w próbie wydobycia luźnej śruby ze środka. Element metalowy przemieszczający się po płycie głównej może wpaść pod układy BGA (układy scalone lutowane bezpośrednio do płyty głównej za pomocą kulek cynowych) i wywołać zwarcie niszczące sekcję zasilania. Jeśli śrubka wpadła do wnętrza przez kratkę wentylacyjną, należy natychmiast odłączyć zasilacz sieciowy i nie uruchamiać komputera. Nie należy również dociskać odstających krawędzi obudowy na siłę ani próbować podważać obrobionych śrub nożem lub nożyczkami kuchennymi.

Kiedy to NIE jest ta usterka — rozróżnienie od innych problemów mechanicznych

Objawy przypominające zerwany gwint lub uszkodzoną śrubę mogą w rzeczywistości wynikać z innych problemów konstrukcyjnych:

Uszkodzenie samych zawiasów (pęknięcie osi lub ramienia): Jeśli obudowa rozchodzi się przy otwieraniu, a śruby trzymają się mocno w słupkach, przyczyną może być mechaniczne pęknięcie stalowego ramienia zawiasu lub wyłamanie jego prowadnicy. W takiej sytuacji wymiana gwintów nie rozwiąże problemu — konieczna jest wymiana lub regulacja samego mechanizmu zawiasu.
Wyłamanie plastikowych zatrzasków krawędziowych (clips): Dolna pokrywa obudowy laptopa jest mocowana nie tylko śrubami, ale również rzędem elastycznych zatrzasków z tworzywa sztucznego. Jeśli zatrzaski ulegną wyłamaniu (np. na skutek nieumiejętnego podważania obudowy kartą plastikową), na krawędziach powstaną szczeliny, mimo że wszystkie śruby są prawidłowo dokręcone.
Pęknięcie samej skorupy obudowy: Pęknięcie strukturalne wierzchniej warstwy plastiku lub stopu magnezowo-aluminiowego na skutek uderzenia może sprawiać wrażenie braku śruby, chociaż wewnętrzne punkty kotwiczenia pozostają nienaruszone.
Spuchnięcie akumulatora litowo-polimerowego: W procesie degradacji chemicznej pakiety baterii mogą wydzielać gazy, co prowadzi do znacznego zwiększenia ich objętości. Spuchnięte ogniwo wypycha od wewnątrz dolną pokrywę lub gładzik (touchpad), wyrywając prawidłowo dokręcone śruby z gwintów na skutek olbrzymiego naporu od środka. W takim przypadku pierwotnym źródłem problemu jest akumulator wymagający natychmiastowej utylizacji.

Najczęstsze pytania dotyczące wymiany śrub i naprawy gwintów

Czy po naprawie zerwanego gniazda obudowa zachowuje taką samą sztywność jak nowa?
Prawidłowo przeprowadzona rekonstrukcja słupka montażowego przy użyciu profesjonalnych kompozytów technicznych oraz wprasowanie nowej mosiężnej tulei gwintowanej przywraca pełną sztywność konstrukcyjną. Połączenie kompozytowe charakteryzuje się bardzo wysoką wytrzymałością na ścinanie i rozciąganie, dzięki czemu punkt montażowy bez problemu przenosi siły generowane przez zawiasy ekranu.

Dlaczego w laptopach stosuje się tak wiele różnych rozmiarów śrub?
Zróżnicowanie długości i średnic śrub wynika z wewnętrznej geometrii laptopa oraz rozmieszczenia podzespołów o różnej wysokości (takich jak dyski SSD, moduły Wi-Fi, wentylatory czy radiatory). Zastosowanie zbyt długiej śruby w niewłaściwym miejscu mogłoby doprowadzić do przebicia obudowy na wylot lub uszkodzenia wielowarstwowej płyty głównej.

Czy każdą wyrobioną śrubę da się wykręcić bez niszczenia obudowy?
Dzięki zastosowaniu mikronarzędzi ekstrakcyjnych oraz technik mikrofrezowania usuwamy uszkodzone śruby w sposób całkowicie bezinwazyjny dla przylegających powierzchni obudowy. Pozwala to na zachowanie nienaruszonego wyglądu zewnętrznego kadłubka laptopa.

Co zrobić, jeśli w laptopie brakuje kilku śrub montażowych?
Brak nawet pojedynczych śrub w newralgicznych miejscach (zwłaszcza w narożnikach i wzdłuż linii zawiasów) powoduje nierównomierne rozłożenie naprężeń i prowadzi do szybkiego wyłamania pozostałych mocowań. W naszym serwisie uzupełniamy brakujące punkty montażowe nowymi śrubami o fabrycznych parametrach zgodnych ze specyfikacją danego modelu Gigabyte.

Warunki realizacji usługi i gwarancja

Nasza firma działa w modelu wyłącznie door-to-door, zapewniając pełną wygodę bez konieczności wychodzenia z domu czy biura. Sprzęt odbieramy i zwracamy bez opłat, a bezpłatny dojazd do klienta realizowany jest w czasie do 1 godziny od przyjęcia zgłoszenia. Diagnoza laptopa jest bezpłatna.

Wszystkie naprawy wykonują bezpośrednio nasi doświadczeni serwisanci, nie korzystamy z usług podwykonawców. W przypadku laptopa odebranego door-to-door, jeśli nie naprawiliśmy sprzętu, nie ponosi się żadnych opłat. Do każdej naprawy montażowej wykorzystujemy wyłącznie nowe, nigdy nieużywane i niepochodzące z odzysku elementy złączne, inserty oraz materiały kompozytowe.

Na wszystkie wykonane usługi oraz zamontowane komponenty udzielana jest gwarancja do 12 miesięcy. Na czas trwania procedury naprawczej dostępny jest bezpłatny laptop zastępczy, co pozwala na zachowanie ciągłości pracy lub nauki. Wycena naprawy jest zawsze ustalana indywidualnie po przeprowadzeniu bezpłatnej diagnozy, jeszcze przed rozpoczęciem jakichkolwiek prac montażowych. Po zrealizowaniu zlecenia dla każdego klienta wystawiana jest faktura.
