Objawy uszkodzenia czujnika temperatury w laptopie Gigabyte
Awaria obwodów odpowiedzialnych za pomiar temperatury na płycie głównej laptopa Gigabyte objawia się w sposób bardzo charakterystyczny, często dezorientując użytkownika co do rzeczywistego stanu termicznego urządzenia. W laptopach gamingowych z serii Gigabyte AORUS oraz G-Series (takich jak G5, G7), a także w modelach dla twórców treści z serii AERO czy starszych konstrukcjach z serii P-Series, Sabre, Q-Series, U-Series i W-Series, uszkodzenie czujnika wywołuje natychmiastowe reakcje układów zabezpieczających.
Najczęściej spotykanym objawem jest praca wentylatorów z maksymalną prędkością obrotową natychmiast po naciśnięciu włącznika zasilania. Szum chłodzenia osiąga sto procent wydajności nawet wtedy, gdy laptop jest całkowicie zimny i spędził całą noc w wyłączonym stanie. Oprogramowanie diagnostyczne, takie jak Gigabyte Control Center (narzędzie producenta do zarządzania profilami zasilania i chłodzenia) lub programy firm trzecich, prezentuje w takiej sytuacji nielogiczne wartości. Odczyty temperatur potrafią wskazywać wartości skrajne, na przykład stałe 105 stopni Celsjusza, wartość zerową, wartości ujemne rzędu minus 128 stopni Celsjusza lub komunikat o braku danych.
Drugim typowym objawem jest nagłe wyłączanie się laptopa po kilku sekundach lub minutach od uruchomienia, bez pojawienia się niebieskiego ekranu błędu BSOD (Blue Screen of Death — ekranu błędu krytycznego systemu operacyjnego). Płyta główna interpretuje błędny sygnał jako gwałtowne przegrzanie i odcina zasilanie głównej przetwornicy w celu ochrony krzemu przed degradacją. Zdarza się również występowanie zjawiska dławienia termicznego (thermal throttling — mechanizmu obniżania taktowania zegarów procesora i karty graficznej w celu redukcji wydzielanego ciepła) przy całkowicie chłodnej obudowie. Procesor zostaje zablokowany na minimalnym mnożniku, na przykład przy częstotliwości 799 MHz, co uniemożliwia płynną pracę w systemie i powoduje drastyczne spadki płynności animacji w grach.
W wybranych modelach Gigabyte usterka czujnika w rejonie układu ładowania skutkuje również zablokowaniem procesu uzupełniania energii w akumulatorze. System zgłasza błąd przegrzania baterii, mimo że ogniwa zachowują temperaturę pokojową.
Możliwe przyczyny awarii obwodów pomiaru temperatury
Układ pomiaru temperatury na płycie głównej laptopa to rozbudowana sieć połączeń analogowo-cyfrowych. Do najczęstszych przyczyn powstawania nieprawidłowości w tym obszarze należą:
- Uszkodzenie termistora NTC (Negative Temperature Coefficient — rezystora o ujemnym współczynniku temperaturowym, którego opór elektryczny maleje wraz ze wzrostem temperatury). Elementy te są montowane w technologii SMD (Surface Mount Device — montażu powierzchniowego na płytce drukowanej) w newralgicznych punktach płyty głównej, takich jak sekcja zasilania VRM (Voltage Regulator Module — moduł regulatora napięcia zasilającego procesor i kartę graficzną) czy okolice mostka PCH (Platform Controller Hub — układu scalonego zarządzającego magistralami wejścia-wyjścia). Przepięcie, starzenie się elementu lub mikropęknięcie powoduje przerwę w obwodzie lub zwarcie.
- Korozja ścieżek sygnałowych i rezystorów podciągających pull-up (rezystorów wymuszających stan wysoki na liniach transmisyjnych). Zjawisko to występuje po kontakcie płyty z wilgocią lub cieczą, prowadząc do zakłócenia sygnałów na magistrali komunikacyjnej.

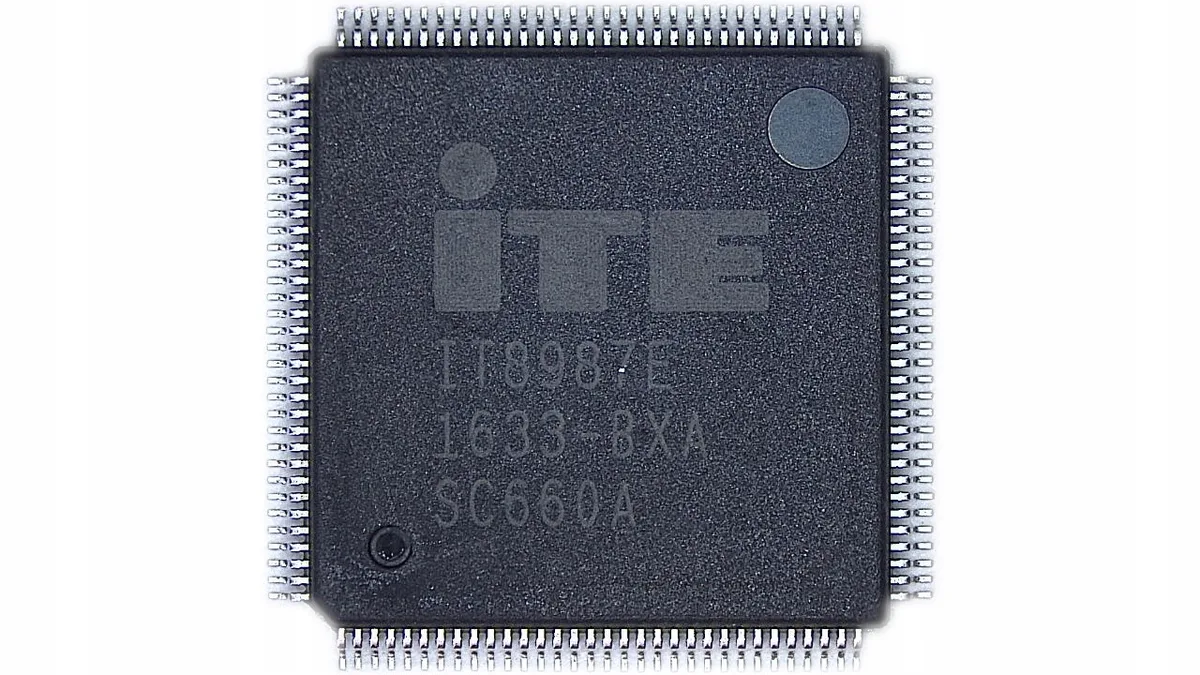

- Uszkodzenie kontrolera wbudowanego EC/KBC (Embedded Controller — mikrokontrolera zarządzającego pracą płyty głównej, zasilaniem, klawiaturą oraz sterowaniem obrotami wentylatorów). Kontrolery marek ITE lub ENE posiadają wewnętrzne przetworniki ADC (Analog-to-Digital Converter — przetworniki analogowo-cyfrowe, które przekształcają spadek napięcia na czujniku na wartość cyfrową). Uszkodzenie portu ADC w strukturze mikrokontrolera uniemożliwia prawidłową interpretację danych.
- Błędy komunikacji na magistrali cyfrowej SMBus lub I2C (System Management Bus / Inter-Integrated Circuit — szeregowych magistralach służących do wymiany danych między czujnikami, pamięcią RAM a kontrolerem EC). Zakłócenie linii danych SDA lub linii zegarowej SCL blokuje odczyt ze wszystkich podłączonych czujników cyfrowych.
- Uszkodzenie wewnętrznej diody termicznej (thermal diode — złącza półprzewodnikowego zintegrowanego wewnątrz rdzenia procesora CPU lub układu graficznego GPU). Jest to rzadsza usterka, wynikająca zazwyczaj z degradacji struktury krzemowej po długotrwałym przegrzewaniu lub niestabilności napięć zasilających.
- Błędy w tablicy ACPI (Advanced Configuration and Power Interface — otwartego standardu konfiguracji zasilania i zarządzania energią na poziomie oprogramowania układowego) zawartej w pamięci BIOS/UEFI, wywołane niepoprawnym zapisem lub uszkodzeniem komórek pamięci flash.
Przebieg diagnozy i naprawy układu pomiaru temperatury
Naprawa toru pomiarowego na wielowarstwowym laminacie laptopa Gigabyte wymaga precyzyjnej diagnostyki elektronicznej. Procedura realizowana w serwisie przebiega według ściśle określonych etapów:
Pierwszym krokiem jest demontaż obudowy i inspekcja wizualna płyty głównej pod mikroskopem stereoskopowym (przyrządem optycznym zapewniającym trójwymiarowy obraz w powiększeniu). Pozwala to wykryć ślady korozji, mechaniczne uszkodzenia elementów SMD, pęknięcia lutów lub wypalenia laminatu.
Kolejnym etapem jest analiza schematów ideowych oraz plików boardview (cyfrowego schematu rozmieszczenia elementów i ścieżek połączeniowych na płycie głównej) dedykowanych dla konkretnej platformy Gigabyte. Serwisanci weryfikują obecność napięcia referencyjnego VREF (Voltage Reference — stabilizowanego napięcia odniesienia, niezbędnego do prawidłowego działania dzielników napięcia w układzie pomiarowym).
Następnie wykonywane są pomiary rezystancji poszczególnych termistorów oraz testy aktywności magistrali SMBus/I2C za pomocą oscyloskopu cyfrowego (przyrządu pomiarowego rejestrującego przebiegi sygnałów elektrycznych w czasie). Sprawdzana jest poprawność stanów logicznych oraz obecność zakłóceń na liniach zegarowych i danych.
W przypadku zlokalizowania uszkodzonego termistora lub rezystora podciągającego, element zostaje wylutowany przy użyciu mikroskopu i stacji lutowniczej hot-air (urządzenia wykorzystującego precyzyjnie regulowany strumień gorącego powietrza do lutowania bezdotykowego). Na jego miejsce montowany jest fabrycznie nowy element o identycznej charakterystyce temperaturowo-rezystancyjnej.
Jeśli diagnostyka wykaże uszkodzenie wewnętrznego przetwornika w mikrokontrolerze EC, przeprowadzana jest wymiana układu scalonego. Wlutowuje się nowy układ w obudowie QFP lub BGA (Ball Grid Array — obudowie z wyprowadzeniami w postaci kulek ze stopu lutowniczego umieszczonych pod spodem układu), a następnie programuje się go dedykowanym wsadem oprogramowania układowego (firmware) przy użyciu programatora sprzętowego.
Po wykonaniu prac elektronicznych następuje kompleksowa konserwacja układu chłodzenia. Stara pasta termoprzewodząca jest usuwana, a na rdzenie nakładana jest nowa pasta o wysokiej przewodności cieplnej. Zużyte podkładki termiczne są wymieniane na nowe, klasyczne termopady (elastyczne taśmy termoprzewodzące o precyzyjnie dobranej grubości).
Ostatnią fazą jest wielogodzinny test obciążeniowy pod kontrolą oprogramowania monitorującego. Weryfikowana jest krzywa pracy wentylatorów (fan curve — zależność prędkości obrotowej wentylatora od temperatury komponentu) oraz stabilność taktowania procesora i układu graficznego pod pełnym obciążeniem.
Warianty problemu z odczytem temperatur
Usterki układów pomiarowych w laptopach Gigabyte można podzielić na kilka specyficznych wariantów w zależności od miejsca wystąpienia i sposobu manifestacji:
Pierwszy wariant dotyczy awarii zewnętrznego termistora sekcji zasilania procesora lub karty graficznej. W tej sytuacji odczyt temperatury samych rdzeni krzemowych może być w pełni prawidłowy, lecz kontroler EC otrzymuje sygnał o przegrzewaniu się tranzystorów MOSFET (Metal-Oxide Semiconductor Field-Effect Transistor — tranzystorów polowych sterujących przepływem prądu w sekcji zasilania). Skutkuje to natychmiastowym wejściem wentylatorów na maksymalny poziom hałasu mimo niskich temperatur CPU i GPU.
Drugi wariant to utrata komunikacji na magistrali cyfrowej dedykowanej dla czujników wbudowanych w układ graficzny. Objawia się to raportowaniem stałej temperatury zero stopni lub wartości ujemnych. Karta graficzna przechodzi w stan awaryjny, blokując dostęp do akceleracji 3D i obniżając częstotliwość taktowania pamięci VRAM (Video Random Access Memory — pamięci operacyjnej karty graficznej).
Trzeci wariant obejmuje tzw. odczyty pływające. Wartość temperatury w ułamku sekundy skacze z 40 stopni do 95 stopni i natychmiast opada. Jest to typowy symptom zimnego lutu (połączenia lutowniczego o nieprawidłowej strukturze krystalicznej, niezapewniającego stabilnego kontaktu elektrycznego) pod czujnikiem lub pęknięcia ścieżki sygnałowej na laminacie, reagującej na mikroskopijne odkształcenia termiczne płyty.
Błędy popełniane podczas prób samodzielnej naprawy
Nieprawidłowe próby usunięcia usterki we własnym zakresie bardzo często prowadzą do poważniejszych uszkodzeń płyty głównej. Do najczęstszych błędów należą:
Wymuszanie prędkości obrotowej wentylatorów za pomocą nieoficjalnego oprogramowania modyfikującego rejestry systemowe. Użytkownicy próbują uciszyć głośno pracujące chłodzenie programami zewnętrznymi. Zabezpieczenia termiczne wbudowane w kontroler EC mają charakter nadrzędny nad systemem operacyjnym. Omijanie tych zabezpieczeń może doprowadzić do sytuacji, w której sprzęt nie zareaguje na rzeczywisty wzrost temperatury, co grozi trwałym uszkodzeniem rdzenia procesora.
Próby wygrzewania płyty głównej za pomocą domowych narzędzi, takich jak suszarki czy opalarki. Tego typu działania nie usuwają przyczyny uszkodzenia czujnika, a powodują deformację laminatu, zniszczenie plastikowych gniazd oraz degradację sąsiadujących komponentów elektronicznych.
Lutowanie drobnych elementów SMD za pomocą zwykłych lutownic transformatorowych. Brak kontroli temperatury grozi natychmiastowym oderwaniem padów lutowniczych (pól kontaktowych na płycie głównej, do których przylutowane są elementy), a ładunki elektrostatyczne ESD (Electrostatic Discharge — wyładowania elektrostatyczne) niszczą wrażliwe układy scalone.
Instalacja nieoficjalnych lub zmodyfikowanych wersji BIOS pochodzących z niepewnych źródeł w nadziei na wyłączenie czujnika w kodzie oprogramowania układowego. Skutkuje to zazwyczaj całkowitym zablokowaniem płyty głównej i brakiem reakcji na włącznik.
Czas trwania naprawy
Dojazd do klienta w celu odbioru uszkodzonego laptopa Gigabyte realizowany jest w czasie do 1 godziny. Typowa naprawa płyty głównej obejmująca diagnostykę torów pomiarowych, wymianę uszkodzonych elementów elektronicznych SMD lub kontrolera EC oraz testy stabilności z reguły nie przekracza 3 dni. W przypadku, gdy problem wymaga jedynie procedury przyspieszania i czyszczenia układu chłodzenia połączonej z wymianą materiałów termoprzewodzących, realizacja zamyka się w czasie do 24 godzin, przy czym jest to usługa wykonywana na stanowisku serwisowym, a nie na miejscu u klienta.
Czynności do wykonania przed przekazaniem laptopa oraz procedury niewskazane
Przed przekazaniem sprzętu do serwisu warto przeprowadzić kilka podstawowych weryfikacji programowych, które nie ingerują w strukturę sprzętową urządzenia:
- Sprawdzenie wskazań temperatur w kilku niezależnych aplikacjach diagnostycznych, aby wykluczyć błąd pojedynczego programu monitorującego.
- Wykonanie twardego resetu kontrolera EC. W laptopach Gigabyte procedurę tę wykonuje się poprzez odłączenie zasilacza sieciowego, odpięcie urządzeń peryferyjnych i przytrzymanie przycisku zasilania przez 30 sekund. Pozwala to na wyczyszczenie rejestrów mikrokontrolera z ewentualnych stanów zawieszenia.
- Wykonanie kopii zapasowej istotnych danych na nośniku zewnętrznym lub w chmurze, co stanowi standardową praktykę przed oddaniem jakiegokolwiek sprzętu komputerowego do serwisu.
Czego zdecydowanie nie należy robić:
- Nie należy rozkręcać obudowy laptopa bez odpowiednich narzędzi, opaski antystatycznej oraz znajomości rozmieszczenia zatrzasków, aby nie uszkodzić korpusu i taśm sygnałowych.
- Nie wolno mechanicznie blokować łopatek wentylatorów zapałkami czy taśmą w celu wyciszenia hałasu — prowadzi to do spalenia uzwojenia silnika bezszczotkowego wentylatora.
- Nie należy usuwać pasty termoprzewodzącej i zastępować jej przypadkowymi materiałami, ani dokładać dodatkowych warstw termopadów bez precyzyjnego pomiaru szczeliny między radiatorem a chłodzonym elementem.
Sytuacje, w których usterka nie wynika z uszkodzenia czujnika
Istnieje szereg usterek dających objawy zbliżone do uszkodzenia czujnika temperatury, lecz wynikających z zupełnie innych problemów technicznych:
Fizyczne zanieczyszczenie układu chłodzenia zbitym filcem z kurzu. W tym przypadku wentylatory również pracują na wysokich obrotach, a laptop traci wydajność, jednak temperatura obudowy i radiatora jest rzeczywiście bardzo wysoka, a odczyty w programach diagnostycznych rosną stopniowo pod obciążeniem, a nie skokowo natychmiast po włączeniu.
Rozszczelnienie rurki cieplnej heatpipe (miedzianej rurki z mikrostrukturą kapilarną, wypełnionej cieczą wrzącą pod niskim ciśnieniem, transportującej ciepło z rdzenia do żeberek radiatora). W przypadku mikropęknięcia ciecz robocza odparowuje, a rurka traci zdolność przewodzenia ciepła. Procesor osiąga wówczas 95 stopni Celsjusza w kilka sekund, podczas gdy żeberka radiatora przy wylocie powietrza pozostają całkowicie zimne. W takiej sytuacji czujnik działa poprawnie, informując o rzeczywistym przegrzewaniu się rdzenia z powodu braku odbioru ciepła.
Uszkodzenie linii sygnałowej PWM (Pulse Width Modulation — modulacji szerokości impulsów, służącej do sterowania prędkością obrotową) w samym wentylatorze chłodzenia. Wentylator z uszkodzonym przewodem sygnałowym domyślnie wchodzi na maksymalne obroty, pomimo że płyta główna poprawnie odczytuje niską temperaturę i wysyła sygnał o konieczności zwolnienia obrotów.
Obecność złośliwego oprogramowania w systemie operacyjnym, które w sposób niewidoczny dla użytkownika obciąża procesor lub układ graficzny w tle (np. ukryte procesy obliczeniowe). W tym przypadku wysokie temperatury i głośna praca chłodzenia wynikają z ciągłej pracy podzespołów na pełnej mocy obliczeniowej.
Najczęstsze pytania o naprawę czujników temperatury
Czy uszkodzony czujnik temperatury może doprowadzić do spalenia procesora lub karty graficznej w laptopie Gigabyte?
Współczesne procesory i układy graficzne posiadają wielopoziomowe zabezpieczenia sprzętowe wbudowane w samą strukturę krzemową, które odcinają zasilanie w przypadku przekroczenia krytycznego progu termicznego. Jednak długotrwała praca z uszkodzonym torem pomiarowym płyty głównej stwarza ryzyko przegrzania elementów sekcji zasilania VRM, które nie zawsze posiadają bezpośrednie wyłączniki termiczne, co może skutkować ich trwałym uszkodzeniem.
Dlaczego wentylatory pracują na sto procent, chociaż z laptopa wylatuje zimne powietrze?
Kontroler wbudowany EC został zaprojektowany według zasady bezpieczeństwa nadrzędnego. W przypadku braku sygnału z czujnika, zwarcia na linii pomiarowej lub otrzymania wartości spoza dopuszczalnego zakresu, mikrokontroler przyjmuje scenariusz awaryjny i uruchamia wentylatory z pełną mocą, aby zapobiec ewentualnemu stopieniu komponentów.
Czy naprawa czujnika temperatury wymaga wymiany całej płyty głównej?
W znakomitej większości przypadków nie ma konieczności wymiany całej płyty głównej. Naprawa polega na precyzyjnej wymianie uszkodzonego elementu SMD, naprawie uszkodzonej ścieżki sygnałowej, usunięciu skutków korozji lub wymianie i zaprogramowaniu mikrokontrolera EC na poziomie komponentowym.
Czy do wykonania naprawy czujnika temperatury konieczne jest podanie hasła do systemu Windows?
Domyślnie pracujemy bez hasła klienta. Pomiary elektroniczne, diagnostyka sprzętowa płyty głównej oraz wstępne testy termiczne realizowane są na poziomie BIOS/UEFI oraz przy użyciu zewnętrznych systemów diagnostycznych uruchamianych z nośników serwisowych. O podanie hasła prosimy wyłącznie w sytuacjach, gdy zachodzi konieczność weryfikacji działania dedykowanego oprogramowania producenta w środowisku operacyjnym klienta, zawsze informując o celu takiego działania.
