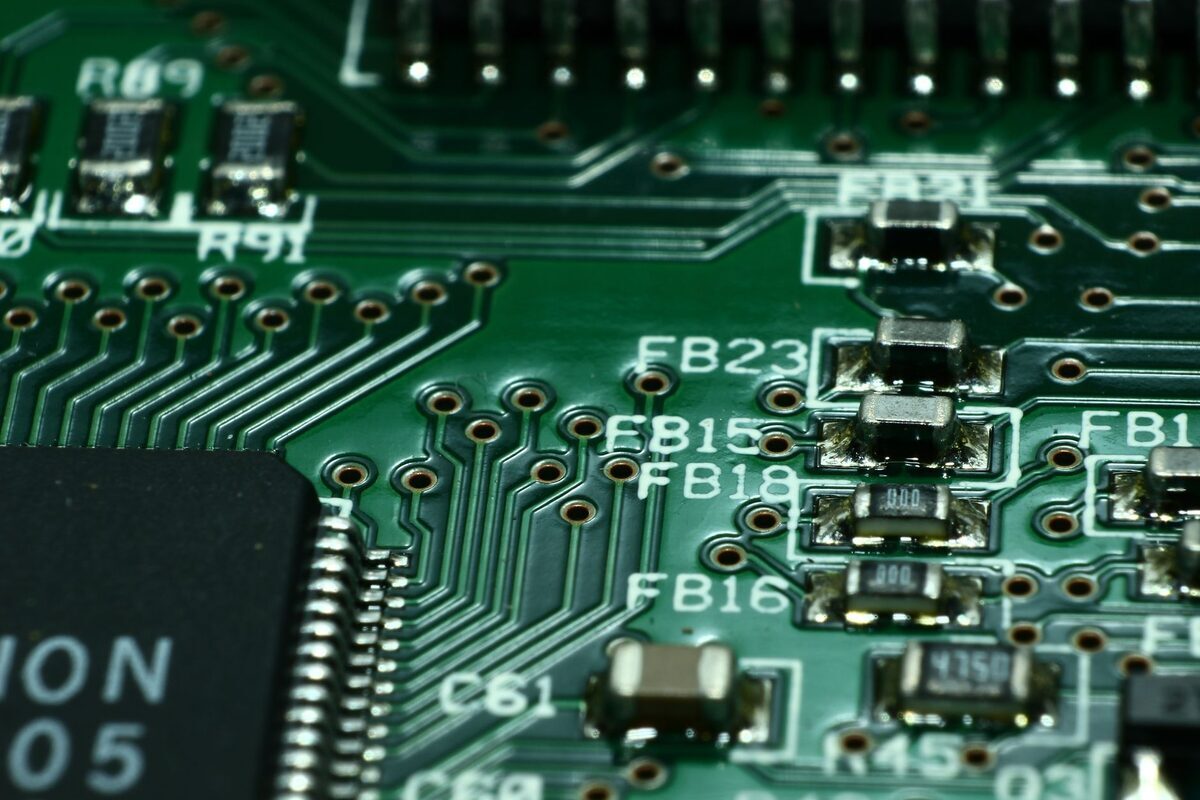

Objawy uszkodzenia kondensatorów w sekcji zasilania procesora

Uszkodzenie elementów filtrujących w obwodach zasilania jednostki centralnej objawia się w bardzo charakterystyczny sposób podczas codziennej eksploatacji laptopa. Użytkownicy urządzeń marki Gigabyte, w tym modeli z serii AORUS, AERO oraz G-Series (takich jak Gigabyte G5 czy G7), a także starszych konstrukcji z linii Sabre i P-Series, najczęściej zgłaszają następujące symptomy:

Nagłe wyłączanie się laptopa pod obciążeniem — komputer wyłącza się bez ostrzeżenia w momencie uruchomienia wymagającej gry, renderowania wideo lub uruchomienia zaawansowanego programu inżynieryjnego. Nie pojawia się żaden niebieski ekran błędu (BSOD — Blue Screen of Death, czyli ekran krytycznego błędu systemu operacyjnego), a urządzenie natychmiast traci zasilanie, jak po odcięciu prądu.
Brak reakcji na przycisk włącznika — laptop jest całkowicie martwy, nie świecą się żadne diody kontrolne, a wentylatory nie podejmują pracy.
Gaśnięcie diody na zasilaczu sieciowym — po wpięciu wtyczki ładowarki do gniazda zasilania w laptopie kontrolka LED na obudowie zasilacza natychmiast gaśnie lub zaczyna miarowo mrugać. Świadczy to o zadziałaniu zabezpieczenia przeciwzwarciowego SCP (Short Circuit Protection — automatyczny układ odcinający prąd w przypadku wykrycia bezpośredniego połączenia linii zasilającej z masą) w ładowarce.
Słyszalny pisk, skwierczenie lub cykanie z okolic procesora — uszkodzone lub przeciążone kondensatory ceramiczne mogą wydawać specyficzne dźwięki pod wpływem tętnień prądu w wyniku zjawiska piezoelektrycznego (drgań mechanicznych struktury ceramiki wywołanych zmiennym polem elektrycznym).
Spadki płynności i niestabilność taktowania — procesor gwałtownie obniża częstotliwość pracy (zjawisko throttlingu prądowego — automatycznego dławienia wydajności w celu ochrony niestabilnego obwodu zasilania), co powoduje nagłe przycięcia animacji w grach oraz spowolnienie działania systemu.
Cykliczne restarty podczas ładowania systemu — laptop uruchamia się, wyświetla logo Gigabyte lub AORUS, po czym natychmiast restartuje się w momencie inicjalizacji sterowników graficznych i przejścia procesora w wyższy stan poboru energii.

Możliwe przyczyny awarii i degradacji kondensatorów

Sekcja zasilania procesora VRM (Voltage Regulator Module — wielofazowy moduł regulacji napięcia odpowiedzialny za konwersję napięcia 19V z zasilacza na niskie napięcie robocze rdzeni procesora rzędu 0.7V–1.4V) pracuje w warunkach bardzo wysokich obciążeń prądowych, sięgających w laptopach gamingowych nawet ponad 100 amperów. Awaria kondensatorów wynika z kilku głównych czynników, uszeregowanych od najczęstszych do rzadziej spotykanych:

Zmęczenie termiczne i długotrwała praca w wysokiej temperaturze — w kompaktowych konstrukcjach, takich jak Gigabyte AERO 15/16 czy AORUS 15, sekcja VRM osiąga temperatury przekraczające 95°C. Długotrwałe narażenie na wysokie temperatury prowadzi do degradacji dielektryka w kondensatorach oraz degradacji ich struktury wewnętrznej.
Mikropęknięcia naprężeniowe w kondensatorach ceramicznych MLCC — miniaturowe kondensatory ceramiczne MLCC (Multi-Layer Ceramic Capacitor — wielowarstwowe kondensatory ceramiczne montowane powierzchniowo) są podatne na naprężenia mechaniczne wywoływane uginaniem się płyty głównej (np. podczas przenoszenia laptopa jedną ręką za narożnik obudowy). Pęknięcie ceramiki powoduje wewnętrzne zwarcie warstw przewodzących.
Wzrost zastępczej rezystancji szeregowej ESR — wraz z upływem lat kondensatory polimerowe i tantalowe tracą swoje właściwości, a ich parametr ESR (Equivalent Series Resistance — zastępcza rezystancja szeregowa determinująca straty cieplne elementu) rośnie. Powoduje to nadmierne nagrzewanie się kondensatora, spadek zdolności tłumienia tętnień napięcia i w konsekwencji całkowite uszkodzenie.
Przepięcia i skoki napięcia z przetwornicy — uszkodzenie lub nieprawidłowa praca sterownika PWM (Pulse Width Modulation — układ scalony sterujący modulacją szerokości impulsów w fazach zasilania) lub tranzystorów MOSFET może wywołać impuls napięciowy przekraczający dopuszczalne napięcie przebicia kondensatora.
Wady fabryczne i zanieczyszczenia w strukturze komponentu — mikroskopijne skazy wewnątrz spieków ceramicznych lub warstw polimerowych, które ujawniają się dopiero po setkach godzin intensywnej pracy pod pełnym obciążeniem obliczeniowym.

Przebieg profesjonalnej diagnozy i wymiany kondensatorów

Naprawa sekcji zasilania na poziomie komponentowym (chip-level) wymaga zaawansowanego zaplecza laboratoryjnego, precyzji oraz wieloletniego doświadczenia w pracy z wielowarstwowymi laminatami PCB (Printed Circuit Board — wielowarstwowa płytka obwodu drukowanego płyty głównej). Proces w naszym serwisie przebiega według ściśle określonej procedury:

Pierwszym krokiem jest bezpłatna diagnoza i szczegółowa inspekcja optyczna. Płyta główna zostaje zdemontowana i umieszczona pod mikroskopem stereoskopowym (urządzenie optyczne o dużym powiększeniu umożliwiające ocenę stanu mikroskopijnych połączeń lutowanych i powierzchni komponentów). Serwisanci poszukują pęknięć ceramiki, przebarwień laminatu, nadpaleń oraz śladów korozji.

Następnie wykonywane są pomiary rezystancji w głównych liniach zasilania przy użyciu precyzyjnego mikroomomierza. W nowoczesnych procesorach montowanych w architekturze BGA (Ball Grid Array — obudowa układu scalonego ze stykami w postaci siatki kulek lutowniczych) rezystancja linii VCORE (głównej linii zasilającej rdzenie obliczeniowe) jest naturalnie bardzo niska i wynosi zazwyczaj od 0.3 do 1.2 oma. Doświadczony diagnosta potrafi precyzyjnie odróżnić tę prawidłową, niską rezystancję sprawnego procesora od twardego zwarcia (0.0 oma) wywołanego przebitym kondensatorem.

W przypadku potwierdzenia zwarcia przeprowadzana jest kontrolowana próba zwarciowa. Do uszkodzonej linii podłącza się zasilacz laboratoryjny z precyzyjnym ograniczeniem napięciowym i prądowym, a cała płyta obserwowana jest za pomocą kamery termowizyjnej o wysokiej czułości. Uszkodzony kondensator, przez który przepływa prąd zwarciowy, natychmiast nagrzewa się punktowo, co pozwala na jego bezbłędną lokalizację bez ryzyka uszkodzenia delikatnej struktury krzemowej procesora.

Wymiana komponentu odbywa się na profesjonalnym stanowisku lutowniczym. Płyta główna trafia na podgrzewacz dolny (preheater — płyta grzewcza równomiernie podgrzewająca laminat do bezpiecznej temperatury, zapobiegająca jego wyginaniu i delaminacji), a uszkodzony element wylutowywany jest przy użyciu precyzyjnego strumienia gorącego powietrza ze stacji Hot Air. Pola lutownicze są oczyszczane ze starego spoiwa, po czym następuje montaż nowych, fabrycznie nowych kondensatorów SMD (Surface Mount Device — komponenty przystosowane do bezpośredniego montażu powierzchniowego na ścieżkach płyty głównej).

Po wymianie elektronicy sprawdzają stabilność zasilania przy użyciu oscyloskopu cyfrowego (przyrząd pomiarowy rejestrujący przebiegi napięcia w czasie), weryfikując, czy tętnienia napięcia (ripple voltage — niepożądane składowe zmienne na wyjściu przetwornicy impulsowej) mieszczą się w rygorystycznych normach producenta. Układ chłodzenia zostaje oczyszczony, a na procesor nakładana jest nowa pasta termoprzewodząca oraz fabryczne termopady o precyzyjnie dobranej grubości i ściśliwości.

Warianty uszkodzeń sekcji zasilania w laptopach Gigabyte

W zależności od architektury konkretnego modelu laptopa Gigabyte (od ultrabooków AERO, przez maszyny gamingowe AORUS, po serie Gigabyte G5/G7, Sabre czy starsze modele P34, P35, P55, P57, Q-Series, U-Series, W-Series i WA-Series) awaria kondensatorów może przybierać zróżnicowane formy:

Zwarcie kondensatora ceramicznego w linii wejściowej 19V (High-Side) — kondensator filtrujący napięcie wejściowe przed górnym tranzystorem fazy ulega całkowitemu przebiciu. Skutkuje to natychmiastowym odcięciem zasilania głównego w całym laptopie i zabezpieczeniem zasilacza zewnętrznego.
Zwarcie w linii niskonapięciowej VCORE (Low-Side) — uszkodzenie kondensatora filtrującego napięcie wyjściowe bezpośrednio przy rdzeniu procesora. Zasilacz laptopa nie wyłącza się, diody ładowania mogą świecić, ale płyta nie jest w stanie wygenerować napięcia procesora i komputer nie startuje.
Utrata pojemności kondensatorów polimerowych SP-Cap lub POSCAP — kondensatory tantalowo-polimerowe umieszczone bezpośrednio pod gniazdem BGA procesora na rewersie płyty tracą zdolność magazynowania ładunku. Płyta uruchamia się poprawnie, ale przy gwałtownym skoku obciążenia (np. wejście procesora w tryb Turbo Boost) napięcie zapada się i następuje natychmiastowy reset.
Uszkodzenie kondensatorów obwodu bootstrap — miniaturowe kondensatory ceramiczne współpracujące ze sterownikami bramek tranzystorów MOSFET ulegają degradacji, co uniemożliwia pełne otwarcie tranzystorów i prowadzi do przegrzewania oraz wyłączania się pojedynczej fazy zasilania.
Pęknięcie ścieżek pod padami kondensatorów — w wyniku wstrząsów lub pracy w skrajnych temperaturach dochodzi do naderwania pól lutowniczych pod kondensatorami wielkogabarytowymi, co objawia się niestabilnością komputera przy nacisku na obudowę.

Błędy popełniane podczas prób samodzielnej naprawy

Próby samodzielnej wymiany elementów sekcji zasilania bez odpowiedniego sprzętu i wiedzy niemal zawsze kończą się trwałym zniszczeniem płyty głównej. Do najczęstszych błędów należą:

Wygrzewanie płyty głównej opalarką, suszarką lub w piekarniku — popularny w internecie amatorski sposób prowadzi do nieodwracalnej delaminacji (rozwarstwienia wewnętrznych struktur miedzianych laminatu PCB), stopienia plastikowych złączy oraz degradacji kulek lutowniczych pod układami BGA.
Błędna interpretacja pomiarów tanim miernikiem uniwersalnym — amatorskie multimetry posiadają funkcję testu ciągłości obwodu (tzw. brzęczyk), która sygnalizuje dźwiękiem rezystancje poniżej kilkudziesięciu omów. Przykładając sondy do sprawnej linii VCORE procesora o oporności 0.5 oma, użytkownik błędnie uznaje ten stan za zwarcie i wylutowuje losowe, w pełni sprawne podzespoły.
Przegrzanie lub zerwanie pól lutowniczych — sekcja zasilania łączy się z potężnymi, wielowarstwowymi płaszczyznami miedzi odprowadzającymi ciepło. Próba wylutowania kondensatora zwykłą lutownicą kolbową bez użycia podgrzewacza dolnego prowadzi do mechanicznego wyrwania padów lutowniczych z laminatu.
Zastosowanie elementów o niewłaściwych parametrach — wlutowanie kondensatorów o przypadkowej pojemności, zbyt niskim napięciu znamionowym (np. wstawienie kondensatora na napięcie 6.3V w linię 19V) lub niewłaściwym typie dielektryka skutkuje natychmiastową eksplozją elementu po włączeniu zasilania i trwałym uszkodzeniem procesora.
Brak zabezpieczenia przed wyładowaniami elektrostatycznymi ESD — praca bez uziemionej opaski i maty antystatycznej naraża delikatne bramki tranzystorów i strukturę procesora na zniszczenie ładunkiem elektrostatycznym ESD (Electrostatic Discharge — wyładowanie elektrostatyczne o wysokim napięciu).

Czas trwania naprawy i procedury laboratoryjne

Wymiana kondensatorów w sekcji zasilania jest precyzyjną procedurą mikroelektroniczną, która wymaga pełnego zaplecza diagnostycznego i nie może być wykonywana w pośpiechu ani bezpośrednio w warunkach domowych. Nasz serwis realizuje naprawy sprawnie i terminowo:

Dojazd kierowcy serwisu po odbiór sprzętu od klienta następuje zazwyczaj w czasie do 1 godziny od momentu przyjęcia zgłoszenia. Po dostarczeniu laptopa do laboratorium przeprowadzana jest pełna diagnoza.

Typowa naprawa sekcji zasilania z reguły nie przekracza 3 dni. W tym czasie wykonywana jest dokładna lokalizacja uszkodzonych elementów, demontaż wadliwych komponentów, wlutowanie nowych części, czyszczenie płyty z pozostałości topnika oraz wielogodzinne testy stabilności pod pełnym obciążeniem syntetycznym. W przypadku prostych zabiegów profilaktycznych, takich jak przyspieszanie działania systemu połączone z czyszczeniem układu chłodzenia, czas realizacji wynosi do 24 godzin (zastrzegamy, że nie jest to usługa wykonywana na miejscu u klienta).

Wieloletnie doświadczenie serwisu wynoszące ponad 20 lat oraz ponad 10 000 urządzeń naprawionych w całej sieci serwisowej pozwalają na skuteczne diagnozowanie nawet najbardziej skomplikowanych usterek elektroniki w laptopach Gigabyte.

Czynności, które można wykonać przed przekazaniem laptopa, oraz błędy, których należy unikać

W przypadku podejrzenia awarii sekcji zasilania właściwe postępowanie wstępne pozwala uniknąć pogłębienia uszkodzeń:

Bezpieczne odłączenie zasilania — należy odpiąć zasilacz sieciowy od gniazda ładowania oraz odłączyć wszystkie urządzenia peryferyjne podpięte do portów USB, HDMI czy DisplayPort.
Weryfikacja zachowania zasilacza — warto zaobserwować, czy dioda na zasilaczu świeci stabilnie przed podłączeniem do laptopa i czy gaśnie natychmiast po wpięciu wtyczki. Taka informacja przekazana serwisantowi ułatwia wstępną ocenę problemu.
Zabezpieczenie nośnika danych — jeśli konstrukcja danego modelu Gigabyte na to pozwala i obudowa posiada łatwy dostęp do dysku, można zdemontować nośnik SSD w celu zachowania poufności informacji. Warto jednak pamiętać, że domyślnie nasz serwis pracuje bez hasła klienta do systemu operacyjnego i nie ingeruje w dane prywatne. O podanie hasła prosimy wyłącznie wtedy, gdy jest to bezwzględnie konieczne do przeprowadzenia zaawansowanych testów sprzętowych pod systemem, zawsze precyzyjnie wyjaśniając powód.

Czego zdecydowanie nie należy robić:

Nie wolno wielokrotnie i na siłę podłączać zasilacza, jeśli po jego wpięciu gaśnie kontrolka lub słychać ciche cykanie. Ciągłe wymuszanie przepływu prądu przez zwarty kondensator może doprowadzić do wypalenia dziury w laminacie płyty głównej i nieodwracalnego zniszczenia wewnętrznych ścieżek sygnałowych.
Nie należy stosować preparatów chemicznych w sprayu (takich jak Contact Cleaner czy alkohole techniczne) wdmuchiwanych przez kratki wentylacyjne z nadzieją na usunięcie problemu.
Nie należy rozkręcać obudowy laptopa metalowymi narzędziami bez wcześniejszego odpięcia baterii wewnętrznej, gdyż przypadkowe dotknięcie śrubokrętem elementów płyty głównej spowoduje dodatkowe zwarcia w obwodach zasilania.

Kiedy objawy wskazują na inne usterki płyty głównej

Wiele uszkodzeń układów elektronicznych daje objawy zbliżone do awarii kondensatorów sekcji zasilania CPU. Podczas profesjonalnej diagnozy weryfikuje się następujące alternatywne przyczyny:

Przebicie tranzystorów mocy MOSFET — zwarcie struktury krzemowej tranzystora górnego (High-Side) lub dolnego (Low-Side) w fazie zasilania powoduje identyczne objawy całkowitego zwarcia linii 19V lub VCORE do masy.
Uszkodzenie kontrolera PWM zasilania procesora — awaria układu scalonego zarządzającego fazami zasilania uniemożliwia wystawienie sygnałów sterujących bramkami tranzystorów, przez co napięcie procesora w ogóle się nie pojawia pomimo w pełni sprawnych kondensatorów.
Wewnętrzne zwarcie rdzenia procesora — degradacja samej struktury krzemowej procesora montowanego w technologii BGA wywołuje twarde zwarcie w linii VCORE, którego przyczyną nie są elementy filtrujące, lecz sam układ scalony CPU.
Awaria sekcji zasilania pamięci RAM lub mostka PCH — uszkodzenie przetwornicy zasilającej pamięć operacyjną lub mostek południowy PCH (Platform Controller Hub — układ zarządzający komunikacją magistrali i portów wejścia/wyjścia) blokuje procedurę startową płyty głównej na wczesnym etapie POST (Power-On Self-Test — wstępny autotest podzespołów po włączeniu zasilania).
Uszkodzenie zewnętrznego zasilacza sieciowego — wyschnięcie kondensatorów filtrujących po stronie wtórnej samego zasilacza zewnętrznego może powodować zapady napięcia pod obciążeniem, symulując niestabilność sekcji zasilania w laptopie.

Najczęstsze pytania dotyczące naprawy sekcji zasilania procesora

Czy uszkodzenie kondensatorów w sekcji zasilania wymaga wymiany całej płyty głównej w laptopie Gigabyte?
Nie ma konieczności kosztownej wymiany całej płyty głównej. Uszkodzone kondensatory ceramiczne lub polimerowe są z powodzeniem wymieniane na poziomie pojedynczych komponentów w naszym laboratorium, co pozwala przywrócić pełną sprawność fabryczną płyty głównej.
Dlaczego pojedynczy mikroskopijny kondensator ceramiczny może zablokować włączenie całego laptopa?
Kondensatory filtrujące są połączone równolegle pomiędzy główną linią zasilania a masą płyty głównej. Przebicie dielektryka w choćby jednym z kilkudziesięciu takich elementów tworzy bezpośrednie zwarcie do masy, co powoduje natychmiastowe zadziałanie układów zabezpieczających i odcięcie zasilania całej płyty.
Czy po wymianie kondensatorów wydajność procesora pod pełnym obciążeniem powraca do normy?
Tak. Zastosowanie nowych komponentów o niskim współczynniku ESR i odpowiedniej pojemności przywraca idealną filtrację napięcia VCORE, co eliminuje spadki taktowania oraz restarty i pozwala procesorowi pracować z pełną wydajnością w trybach Boost.
Czy do naprawy sekcji zasilania wymagane jest podanie hasła do systemu Windows?
Domyślnie serwis wykonuje naprawy sprzętowe bez konieczności znajomości hasła użytkownika. Podstawowe testy stabilności przeprowadzane są w dedykowanym środowisku diagnostycznym uruchamianym z zewnętrznego nośnika laboratoryjnego. O hasło prosimy jedynie w sytuacjach, gdy specyfika testów wymaga weryfikacji pod dedykowanym oprogramowaniem sterującym Gigabyte Control Center w systemie klienta.

Warunki obsługi, gwarancja i organizacja naprawy

Serwis obsługuje laptopy marki Gigabyte w wygodnym i bezpiecznym modelu door-to-door, zapewniając pełen komfort i bezpośrednią obsługę logistyczną:

Bezpłatna diagnoza i dojazd — diagnoza laptopa jest bezpłatna. Sprzęt odbieramy i zwracamy bez opłat bezpośrednio pod wskazanym adresem, a bezpłatny dojazd do klienta realizowany jest w czasie do 1 godziny od przyjęcia zgłoszenia.
Sprzęt zastępczy — na czas trwania procedury serwisowej dostępny jest bezpłatny laptop zastępczy, co pozwala zachować ciągłość pracy lub nauki.
Indywidualna i przejrzysta wycena — wycena jest zawsze indywidualna, ustalana po bezpłatnej diagnozie, zanim naprawa się zacznie; koszt zależy od zakresu uszkodzenia i dostępności części. Klient podejmuje decyzję o naprawie dopiero po zapoznaniu się ze szczegółowym zakresem prac. W przypadku rezygnacji w ramach usługi door-to-door odebrany sprzęt zwracany jest bez naliczania jakichkolwiek opłat za diagnozę.
Transparentność rozliczeń — faktura jest wystawiana zawsze, także dla osoby prywatnej, potwierdzając zakres zrealizowanych prac.
Jakość komponentów i gwarancja — do napraw stosowane są wyłącznie nowe, nigdy używane lub pochodzące z odzysku podzespoły elektroniczne. Na wykonaną usługę oraz zamontowane części udzielana jest gwarancja do 12 miesięcy.
Własne zaplecze techniczne — wszystkie prace wykonują nasi doświadczeni serwisanci, a naprawy nigdy nie są zlecane zewnętrznym podwykonawcom. Większość usterek usuwamy podczas pierwszej wizyty diagnostycznej lub w najkrótszym możliwym terminie technicznym.
