Objawy uszkodzenia mostka BGA i procesora w laptopie Gigabyte

Awaria mostka jednoukładowego lub procesora w laptopach Gigabyte objawia się w sposób bardzo charakterystyczny, choć z perspektywy użytkownika symptomy mogą początkowo przypominać inne usterki zasilania bądź oprogramowania. W modelach gamingowych z serii AORUS 15, AORUS 17, Gigabyte G5 i Gigabyte G7, w stacjach roboczych AERO 14, AERO 15 OLED i AERO 16, a także w starszych konstrukcjach z serii Sabre 15, Sabre 17 oraz liniach P-Series, Q-Series, U-Series, W-Series i WA-Series, uszkodzenie tych kluczowych komponentów wywołuje określone zachowania sprzętu:

Brak obrazu przy pracujących wentylatorach: Po naciśnięciu włącznika diody kontrolne zapalają się, a wentylatory wchodzą na maksymalne obroty, lecz ekran pozostaje całkowicie czarny, a komputer nie przechodzi procedury startowej.
Całkowity brak reakcji na przycisk zasilania: Laptop nie reaguje na włącznik, nie ładuje baterii, a dioda przy gnieździe ładowania nie świeci lub gaśnie natychmiast po wpięciu wtyczki zasilacza.
Punktowe nagrzewanie się obudowy w stanie spoczynku: W okolicy procesora lub mostka na płycie głównej wyczuwalna jest wysoka temperatura, nawet gdy laptop jest wyłączony, ale podłączony do sieci zasilającej.
Brak działania portów i urządzeń peryferyjnych: Wszystkie złącza USB (Universal Serial Bus — uniwersalna magistrala szeregowa służąca do podłączania urządzeń zewnętrznych), wbudowana kamera, moduł Bluetooth, karta Wi-Fi oraz touchpad przestają być wykrywane przez system operacyjny.
Niewykrywanie dysków SSD: Płyta główna przestaje widzieć nośniki w standardzie M.2 NVMe (Non-Volatile Memory Express — protokół komunikacyjny zapewniający bezpośredni i szybki dostęp procesora do pamięci półprzewodnikowej) lub dyski ze złączem SATA, co uniemożliwia uruchomienie systemu.
Nagłe restarty i zawieszanie podczas obciążenia: Komputer wyłącza się samoczynnie podczas uruchamiania gier lub aplikacji graficznych, co wskazuje na niestabilność połączeń BGA pod wpływem wzrostu temperatury.

Możliwe przyczyny awarii układów BGA — od najczęstszych do najrzadszych

Uszkodzenia układów montowanych w technologii BGA (Ball Grid Array — typ obudowy układu scalonego montowanego powierzchniowo na siatce mikroskopijnych kulek ze stopu lutowniczego) wynikają ze specyfiki pracy nowoczesnych, miniaturowych komputerów przenośnych o wysokiej wydajności. Przyczyny takich awarii można uszeregować od występujących najczęściej do incydentalnych:

Naprężenia termiczne i degradacja spoiwa lutowniczego: W wydajnych laptopach Gigabyte AORUS czy AERO podzespoły osiągają wysokie temperatury robocze. Ciągłe cykle nagrzewania i stygnięcia prowadzą do zjawiska zmęczenia materiału, w wyniku czego dochodzi do pękania kulek cynowych pod układem scalonym i powstawania przerw w obwodach elektrycznych (tzw. zimnych lutów).
Wyładowania elektrostatyczne i przepięcia z portów zewnętrznych: Przeskok ładunku ESD (Electrostatic Discharge — wyładowanie elektrostatyczne) podczas podłączania pendrive'a, kabla USB-C, stacji dokującej lub przewodu HDMI trafia bezpośrednio w linie sygnałowe zintegrowanego mostka, powodując jego natychmiastowe przebicie elektryczne.
Przepięcia w sekcji zasilania płyty głównej: Awaria tranzystorów MOSFET (Metal-Oxide Semiconductor Field-Effect Transistor — tranzystor polowy sterujący przepływem prądu w przetwornicach napięcia) może doprowadzić do przedostania się głównego napięcia zasilacza o wartości 19V lub 20V bezpośrednio na niskonapięciowe linie procesora zasilane napięciem poniżej 1.2V.
Wstrząsy i mikropęknięcia mechaniczne: Uderzenie, upadek laptopa lub przenoszenie włączonego urządzenia za jeden róg powoduje wygięcie wielowarstwowego laminatu PCB (Printed Circuit Board — wielowarstwowa płyta z włókna szklanego i miedzi stanowiąca podstawę montażową elektroniki), co zrywa połączenia pod ciężkimi układami scalonymi.
Wewnętrzna degradacja struktury krzemowej: Zjawisko elektromigracji (przemieszczanie się atomów metalu w mikroskopijnych ścieżkach krzemowych pod wpływem długotrwałego przepływu prądu o dużym natężeniu) prowadzi do zwarć wewnętrznych lub przerw w strukturze samego krzemu, niezależnie od stanu połączeń lutowanych.

Przebieg diagnozy i naprawy mostka BGA w serwisie

Naprawa mostka BGA lub procesora na płycie głównej laptopa Gigabyte wymaga precyzyjnej aparatury pomiarowej, specjalistycznego sprzętu lutowniczego oraz rygorystycznego przestrzegania procedur laboratoryjnych. Cały proces przebiega według ściśle określonych etapów:

Diagnozę rozpoczynają pomiary rezystancji w stosunku do masy na wszystkich cewkach głównych przetwornic napięcia za pomocą precyzyjnego multimetru cyfrowego (przyrząd pomiarowy służący do badania oporności, napięcia i natężenia prądu). Pozwala to ustalić, czy w głównych gałęziach zasilania procesora i mostka nie występuje zwarcie do masy (niepożądane bezpośrednie połączenie linii zasilającej z masą obwodu).

Kolejnym krokiem jest badanie płyty głównej za pomocą kamery termowizyjnej wysokiej rozdzielczości (urządzenie optoelektroniczne rejestrujące promieniowanie podczerwone i tworzące mapę cieplną badanej powierzchni). Kamera pozwala natychmiast zlokalizować elementy pobierające nienaturalnie wysoki prąd w stanie czuwania Standby (stan gotowości płyty głównej przed pełnym uruchomieniem procedury startowej).

Weryfikacja sekwencji startowej Power Sequence (ściśle określona kolejność uruchamiania poszczególnych napięć i sygnałów sterujących na płycie głównej) jest prowadzona przy użyciu wielokanałowego oscyloskopu cyfrowego (przyrząd elektroniczny rejestrujący przebiegi sygnałów elektrycznych w funkcji czasu). Pozwala to sprawdzić obecność sygnałów zegarowych z generatorów kwarcowych oraz poprawność komunikacji magistral cyfrowych.

Po potwierdzeniu uszkodzenia połączeń lutowanych lub samego układu BGA, płyta główna trafia na profesjonalną stację lutowniczą BGA (zaawansowane urządzenie wyposażone w podgrzewacz kwarcowy i głowice gorącego powietrza ze sterowaniem mikroprocesorowym). Proces wylutowania i ponownego wlutowania przebiega w oparciu o precyzyjnie dobrany profil termiczny (ściśle zaprogramowany cykl podgrzewania, topnienia spoiwa i kontrolowanego chłodzenia, zapobiegający wygięciu laminatu i przegrzaniu rdzenia krzemowego).

W zależności od stanu komponentu wykonuje się jedną z dwóch procedur:

Reballing BGA: Procedura serwisowa polegająca na zdjęciu sprawnego układu scalonego, usunięciu starego spoiwa bezołowiowego, naniesieniu nowych kulek lutowniczych za pomocą precyzyjnego sita BGA i ponownym przylutowaniu układu do oczyszczonych pól lutowniczych płyty głównej.
Montaż nowego układu BGA: Wlutowanie fabrycznie nowego, oryginalnego mostka lub procesora, gdy dotychczasowy element uległ uszkodzeniu wewnętrznemu (degradacja rdzenia lub zwarcie struktur krzemowych).

Po zakończeniu prac lutowniczych i kontroli mikroskopowej następuje pełna konserwacja układu chłodzenia. Stare materiały są usuwane, a na rdzenie nakładana jest nowa, wysokiej jakości pasta termoprzewodząca oraz standardowe termopady (K-pad — silikonowa podkładka termoprzewodząca odprowadzająca ciepło z elementów sekcji zasilania i mostka na radiator). Ostatnim etapem są wielogodzinne testy obciążeniowe sprawdzające stabilność magistrali PCIe, portów komunikacyjnych oraz temperaturę pod pełnym obciążeniem syntetycznym.

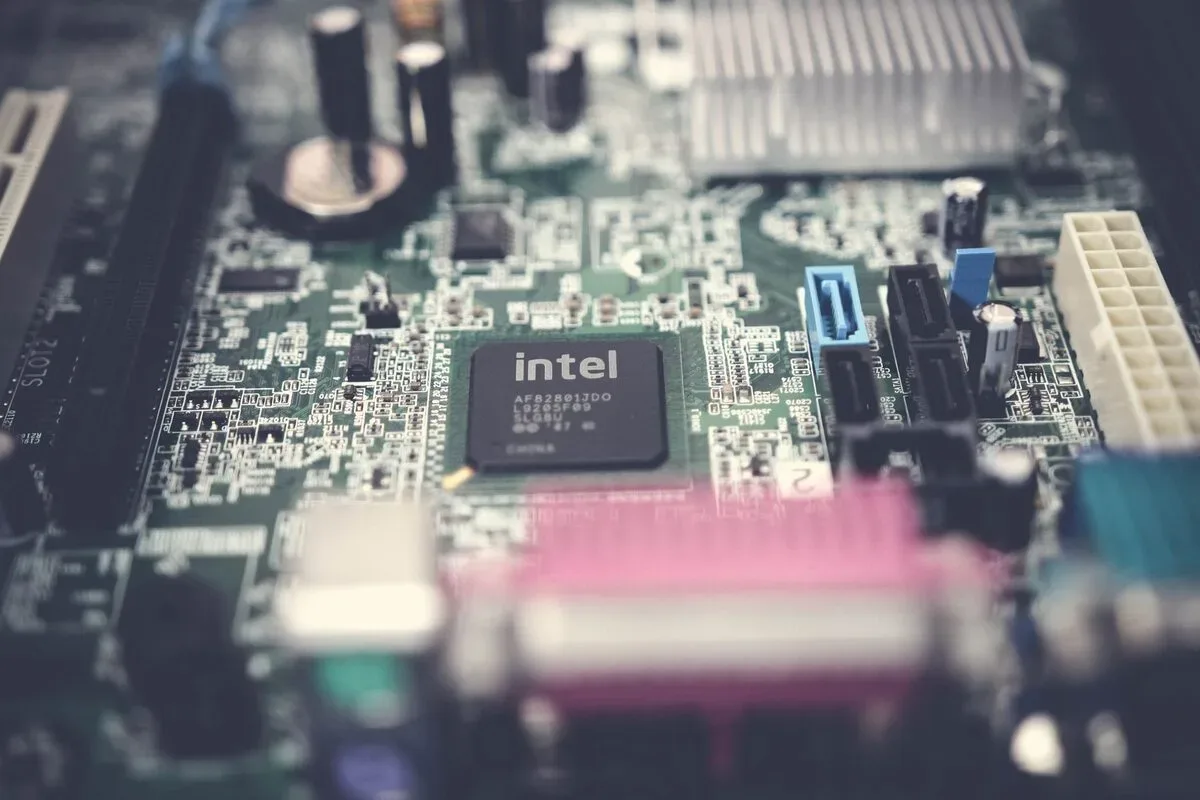

Warianty problemu — kiedy naprawa mostka procesora jest możliwa

Możliwość przeprowadzenia skutecznej naprawy zależy wprost od konstrukcji płyty głównej w danym modelu laptopa Gigabyte oraz od charakteru powstałych uszkodzeń. W laptopach tej marki spotyka się dwie główne architektury:

Architektura z osobnym mostkiem PCH: Występuje w starszych modelach Gigabyte (takich jak seria Sabre, wybrane warianty P-Series oraz linie Q/U/W/WA). W tych konstrukcjach procesor CPU oraz mostek PCH (Platform Controller Hub — jednoukładowy kontroler platformy zarządzający dyskami, portami i komunikacją sieciową) stanowią dwa odrębne układy scalone BGA na płycie głównej. W przypadku awarii mostka możliwa jest wymiana wyłącznie tego pojedynczego chipu bez konieczności ingerencji w procesor.

Architektura zintegrowana SOC: W nowszych generacjach laptopów Gigabyte AORUS, AERO oraz G5/G7 stosowane są procesory wykonane w technologii SOC (System on a Chip — układ scalony integrujący na jednym podłożu rdzenie procesora, kontroler pamięci, układ graficzny oraz mostek jednoukładowy). W tej architekturze uszkodzenie sekcji mostka oznacza awarię całego procesora zespolonego z podłożem.

Naprawa układu BGA jest technicznie możliwa w następujących przypadkach:

Wystąpienie zimnych lutów pod układem: Sam rdzeń krzemowy procesora lub mostka jest sprawny elektrycznie, a usterka wynika wyłącznie z pęknięć kulek cynowych — reballing BGA całkowicie przywraca pełną sprawność.
Uszkodzenie mostka PCH jako osobnego chipu: Wymiana układu na nowy egzemplarz przy zachowaniu sprawnego procesora głównego.
Uszkodzenie procesora SOC przy zachowanym laminacie: Wymiana całego układu SOC BGA na nowy komponent, pod warunkiem że pola lutownicze na płycie głównej nie zostały zniszczone.

Naprawa nie jest możliwa lub staje się technicznie nieopłacalna w sytuacjach skrajnych zniszczeń strukturalnych:

Zwęglenie i wypalenie laminatu PCB: Przebicie wysokiego napięcia powoduje zwęglenie włókna szklanego wewnątrz wielowarstwowej płyty głównej, co tworzy trwałe przewodzące ścieżki węglowe między warstwami wewnętrznymi, których nie da się odizolować.
Zerwanie padów lutowniczych z przelotkami: W wyniku silnego uderzenia lub próby domowego podgrzewania dochodzi do wyrwania punktów kontaktowych wraz z mikroskopijnymi przelotkami wiodącymi w głąb laminatu.

Błędy przy próbie samodzielnej naprawy

Próby samodzielnego usuwania usterek układów BGA i sekcji procesora za pomocą amatorskich metod prawie zawsze kończą się całkowitym i nieodwracalnym zniszczeniem płyty głównej. Najczęściej spotykane błędy to:

Wygrzewanie płyty opalarką lub suszarką: Brak precyzyjnej kontroli temperatury wywołuje zjawisko delaminacji (rozwarstwienie struktury płyty głównej pod wpływem gwałtownego rozprężenia mikroskopijnych cząsteczek wilgoci uwięzionych w laminacie). Powstające pęcherze nieodwracalnie niszczą wewnętrzne ścieżki sygnałowe.

Wkładanie płyty głównej do domowego piekarnika: Niekontrolowana temperatura niszczy plastikowe złącza, powoduje eksplozję kondensatorów elektrolitycznych SMD (Surface Mount Device — elementy elektroniczne przeznaczone do montażu powierzchniowego) oraz zlanie się sąsiednich kulek lutowniczych pod układami BGA w zwarte bryły cyny.

Mechaniczne dociskanie układu BGA: Podkładanie monet, kawałków gumy lub dokręcanie śrub układu chłodzenia ze zbyt dużą siłą w celu wywołania docisku chipu do płyty prowadzi do zgniecenia kulek cynowych, zwarcia linii zasilających z liniami danych oraz trwałego pęknięcia rdzenia krzemowego (kruszenie struktury krzemu).

Amatorskie próby lutowania transformatorówką lub prostą lutownicą grotową: Dotykanie grotem elementów w pobliżu mostka BGA prowadzi do zdmuchnięcia lub zwarcia mikroskopijnych rezystorów i kondensatorów filtrujących, a brak ochrony antystatycznej generuje ładunki ESD niszczące układ.

Ile trwa diagnoza i naprawa układów BGA

Wszystkie procedury serwisowe realizowane są według przejrzystego harmonogramu:

Dojazd do klienta: Kierowca serwisu dociera pod wskazany adres w czasie do 1 godziny od momentu przyjęcia zgłoszenia.
Diagnoza sprzętu: Diagnoza laptopa jest bezpłatna i pozwala dokładnie określić, czy uszkodzeniu uległo spoiwo lutownicze, czy wymagana jest wymiana całego komponentu BGA.
Czas realizacji naprawy: Typowa naprawa płyty głównej z reguły nie przekracza 3 dni roboczych, co obejmuje proces lutowania BGA, montaż nowych komponentów oraz testy stabilności.
Konserwacja i czyszczenie chłodzenia: Standardowe czyszczenie układu termicznego wraz z wymianą pasty i termopadów trwa do 24 godzin (należy pamiętać, że nie jest to usługa robiona na miejscu, lecz w warunkach laboratoryjnych).
Skuteczność organizacyjna: Większość usterek usuwamy podczas pierwszej wizyty w zakresie sprawnej weryfikacji i odbioru urządzenia do naprawy.
Stosowane komponenty: Do wymiany wykorzystywane są wyłącznie nowe, nigdy używane/z odzysku układy scalone i podzespoły elektroniczne.

Co można zrobić bezpiecznie przed przekazaniem sprzętu do serwisu

W przypadku podejrzenia uszkodzenia mostka lub procesora w laptopie Gigabyte, użytkownik może wykonać kilka podstawowych czynności weryfikacyjnych, unikając działań ryzykownych:

Czynności bezpieczne, które warto przeprowadzić:

Odłączenie wszystkich urządzeń peryferyjnych: Należy odpiąć pendrive'y, dyski zewnętrzne, myszy, huby USB, monitory oraz przewody sieciowe, aby wykluczyć blokowanie magistrali przez uszkodzone akcesorium.
Wykonanie twardego resetu zasilania: Należy odłączyć zasilacz sieciowy, a następnie wcisnąć i przytrzymać przycisk włącznika przez 30-40 sekund, co pozwala rozładować ładunki zgromadzone w kondensatorach przetwornic płyty głównej.
Obserwacja diody zasilacza: Warto sprawdzić, czy kontrolka na zasilaczu sieciowym świeci światłem ciągłym po podłączeniu wtyku do laptopa Gigabyte. Gaśnięcie diody natychmiast po wpięciu kabla świadczy o zwarciu w głównej linii zasilania 19V/20V.

Działania, których należy bezwzględnie unikać:

Nie wolno rozkręcać obudowy bez profesjonalnych narzędzi antystatycznych i wiedzy z zakresu montażu elektroniki.
Nie wolno podłączać nieoryginalnych zasilaczy uniwersalnych o zmiennym napięciu lub nieznanej polaryzacji wtyku.
Nie wolno ponawiać prób włączania komputera, jeśli z wnętrza obudowy wydobywa się zapach spalenizny lub wyczuwalne jest silne nagrzewanie kadłubka.

Kiedy problem to NIE jest uszkodzenie mostka BGA ani procesora

Wiele usterek innych modułów laptopa wywołuje objawy łudząco podobne do awarii mostka lub procesora. Dokładna diagnostyka laboratoryjna pozwala odróżnić te sytuacje:

Uszkodzenie wsadu pamięci BIOS/UEFI: Błąd oprogramowania układowego BIOS/UEFI (Basic Input/Output System — podstawowe oprogramowanie układowe inicjalizujące podzespoły płyty głównej przed załadowaniem systemu) powoduje brak obrazu i pracę wentylatorów na pełnych obrotach. W tym przypadku wszystkie rezystancje na płycie głównej są prawidłowe, a rozwiązaniem jest przeprogramowanie kości pamięci Flash SPI w programatorze zewnętrznym.

Awaria modułu pamięci operacyjnej RAM: Uszkodzona kość pamięci RAM (Random Access Memory — pamięć operacyjna o dostępie swobodnym) uniemożliwia przejście procedury POST (Power-On Self-Test — automatyczny test autodiagnostyczny podzespołów wykonywany przy każdym starcie komputera). Objawia się to czarnym ekranem, lecz płyta główna jest w pełni sprawna technicznie.

Uszkodzenie dedykowanej karty graficznej GPU: W laptopach Gigabyte AORUS wyposażonych w dedykowany układ graficzny GPU (Graphics Processing Unit — dedykowany procesor karty graficznej), jego awaria może blokować start komputera. Obraz może być jednak generowany poprawnie przez zintegrowaną grafikę procesora na wyjściu zewnętrznym lub pojawiają się artefakty (zniekształcenia obrazu w postaci pasów, linii i kolorowych punktów).

Uszkodzenie matrycy lub taśmy eDP: Przetarcie taśmy sygnałowej eDP (embedded DisplayPort — cyfrowy interfejs przesyłania obrazu z płyty głównej do ekranu) skutkuje brakiem obrazu na ekranie laptopa, podczas gdy komputer pracuje prawidłowo i wyświetla pełny pulpit po podłączeniu zewnętrznego monitora przez złącze HDMI.

Najczęstsze pytania dotyczące naprawy mostka BGA i procesora

Czy po naprawie mostka BGA lub procesora dane na dysku zostaną zachowane?
Tak, wszystkie dane zapisane na dysku SSD są w pełni bezpieczne. Nośnik pamięci masowej jest na czas naprawy demontowany z płyty głównej i zabezpieczany w opakowaniu antystatycznym. Domyślnie serwis pracuje bez hasła klienta, a struktura plików nie podlega żadnym modyfikacjom.
Kiedy stosuje się reballing, a kiedy wymianę układu BGA na nowy?
Reballing wykonuje się wyłącznie wtedy, gdy sam układ scalony nie wykazuje zwarć wewnętrznych i jest w pełni sprawny elektrycznie, a usterka dotyczy wyłącznie pęknięć kulek cynowych. Jeśli doszło do przepięcia, przebicia linii zasilania lub degradacji struktury krzemu, jedynym trwałym rozwiązaniem jest montaż fabrycznie nowego komponentu BGA.
Dlaczego w nowszych laptopach Gigabyte AORUS i AERO wymienia się cały procesor SOC zamiast samego mostka?
W nowszych generacjach procesorów mostek PCH został zintegrowany bezpośrednio wewnątrz jednej obudowy krzemowej procesora SOC. Nie ma możliwości fizycznego oddzielenia mostka od procesora, dlatego wymianie podlega cały zintegrowany układ BGA.
Czy naprawiony laptop Gigabyte zachowa fabryczną wydajność w grach i programach graficznych?
Prawidłowo przeprowadzony montaż nowego układu BGA przywraca pełną fabryczną funkcjonalność komputera. Dzięki jednoczesnej wymianie materiałów termoprzewodzących na nowe pasty i termopady, układ chłodzenia odprowadza ciepło z pełną wydajnością znamionową.

Warunki realizacji usługi i gwarancja serwisu

Obsługa serwisowa laptopów Gigabyte prowadzona jest w wygodnym i bezpiecznym modelu door-to-door, zapewniającym pełen profesjonalizm bez konieczności wychodzenia z domu:

Bezpłatna diagnoza i dojazd: Diagnoza laptopa jest bezpłatna, a sprzęt odbieramy i zwracamy bez opłat. Dojazd do klienta realizowany jest w czasie do 1 godziny.
Własny zespół techniczny: Naprawę wykonują nasi serwisanci, nie podwykonawcy, co gwarantuje bezpośrednią kontrolę nad jakością każdego etapu prac na płycie głównej.
Doświadczenie i skala działania: Doświadczenie serwisu wynosi ponad 20 lat, a w całej sieci wykonano pomyślne naprawy dla ponad 10 000 urządzeń.
Bezpłatny laptop zastępczy: Na czas naprawy dostępny jest bezpłatny laptop zastępczy, co pozwala zachować ciągłość pracy lub nauki.
Przejrzyste zasady rozliczeń: Wycena jest zawsze indywidualna, ustalana po bezpłatnej diagnozie, zanim naprawa się zacznie; koszt zależy od zakresu uszkodzenia i dostępności części. Faktura jest wystawiana zawsze, także dla osoby prywatnej.
Zasada braku ryzyka: W przypadku laptopa odebranego w trybie door-to-door obowiązuje zasada: jeśli nie naprawiliśmy sprzętu, nie ponosi się żadnych opłat.
Gwarancja jakości: Na wykonane naprawy płyt głównych oraz zamontowane nowe komponenty udzielana jest gwarancja do 12 miesięcy.

Zamów bezpłatny odbiór sprzętu lub zgłoś naprawę laptopa Gigabyte, aby nasi specjaliści przeprowadzili precyzyjną diagnozę i bezpieczną naprawę płyty głównej.
