Objawy zalania portu USB w laptopach Gigabyte

Zalanie gniazda USB (Universal Serial Bus — uniwersalna magistrala szeregowa służąca do przesyłania danych oraz zasilania urządzeń peryferyjnych) należy do usterek o bardzo zróżnicowanym obrazie klinicznym. W przypadku kontaktu laptopa z cieczą użytkownicy opisują problem na kilka charakterystycznych sposobów podczas pierwszego zgłoszenia serwisowego.

Najczęściej występującym symptomem jest nagłe pojawienie się w systemie operacyjnym komunikatu informującego o skoku napięcia na porcie USB lub przeciążeniu kontrolera zasilania. Komunikat ten pojawia się wielokrotnie, nawet gdy w gnieździe nie znajduje się żadne urządzenie zewnętrzne. W innych przypadkach podłączone akcesoria, takie jak pamięci przenośne czy myszy, przestają być wykrywane, nie otrzymują zasilania lub ich działanie jest przerywane przy najmniejszym poruszeniu wtyku.

W zaawansowanych laptopach gamingowych oraz stacjach roboczych, takich jak Gigabyte AORUS 15, AORUS 17, AERO 14 OLED, AERO 16 czy Gigabyte G5 i G7, zalanie portu USB typu C z obsługą technologii Power Delivery (standard szybkiego ładowania umożliwiający przesyłanie energii o napięciu do 20V przez złącze USB-C) często objawia się całkowitym brakiem reakcji na podłączenie dedykowanego zasilacza lub stacji dokującej.

Kolejną grupą objawów są zjawiska fizyczne w obrębie obudowy: wyczuwalny zapach spalenizny w okolicy bocznych kratek wentylacyjnych, nadmierne nagrzewanie się fragmentu obudowy w pobliżu zalanego gniazda przy wyłączonym komputerze, a także całkowity brak możliwości uruchomienia sprzętu. Laptop może nie reagować na włącznik, wyłączać się ułamek sekundy po próbie startu lub sygnalizować błąd zasilania za pomocą sekwencji mignięć diody stanu baterii.

Możliwe przyczyny uszkodzeń i zjawiska fizykochemiczne

Wnikanie cieczy do wnętrza portu USB uruchamia szereg niekorzystnych procesów elektrycznych oraz chemicznych. Uszkodzenia powstają w określonej kolejności, zależnie od przewodności płynu i obecności napięcia na stykach:

Zwarcie linii zasilania 5V do masy lub linii danych — najczęstsza bezpośrednia przyczyna awarii, wynikająca z obecności elektrolitów (soli mineralnych i kwasów zawartych w kawie, herbacie, napojach słodzonych lub wodzie kranowej), które umożliwiają przepływ prądu pomiędzy blisko osadzonymi pinami gniazda.
Korozja elektrolityczna — gwałtowny proces elektrochemiczny polegający na niszczeniu miedzianych ścieżek drukowanych oraz padów lutowniczych (pól kontaktowych na płycie głównej) pod wpływem przepływającego prądu w środowisku wilgotnym, prowadzący do całkowitego zaniku ciągłości obwodów w ciągu zaledwie kilkunastu minut od kontaktu z cieczą.
Przebicie wysokiego napięcia na linie sygnałowe — w portach USB-C zintegrowanych z kontrolerami Thunderbolt lub Power Delivery ciecz może zmostkować linię zasilającą o napięciu 20V z liniami transmisyjnymi danych D+ i D- pracującymi przy bezpiecznym napięciu 3.3V, co skutkuje natychmiastowym spaleniem układów logicznych.
Uszkodzenie filtrów ESD oraz dławików common-mode — elementy zabezpieczające przed wyładowaniami elektrostatycznymi (diody ESD chroniące delikatne linie danych przed przepięciami) oraz dławiki filtrujące zakłócenia ulegają termicznemu zniszczeniu na skutek przepływu prądu zwarciowego o zbyt dużym natężeniu.
Degradacja mechaniczno-termiczna izolatora portu — powstający w momencie zwarcia mikroskopijny łuk elektryczny (wyładowanie jarzeniowe w zanieczyszczonym środowisku) powoduje nadtopienie plastikowego rdzenia gniazda i trwałe zespawanie styków ze sobą.

Przebieg diagnozy i zakres naprawy w serwisie

Procedura serwisowa w przypadku zalanego złącza USB wymaga precyzyjnych działań laboratoryjnych, które wykraczają poza powierzchowne oczyszczenie złącza. Naprawa realizowana jest etapowo:

Demontaż i inspekcja mikroskopowa — po otwarciu obudowy płyta główna lub moduł pomocniczy poddawany jest badaniu pod mikroskopem stereoskopowym (przyrządem optycznym zapewniającym trójwymiarowy obraz w dużym powiększeniu), co pozwala zlokalizować ogniska korozji, nadpalenia soldermaski (ochronnej warstwy lakieru izolacyjnego na laminacie) oraz uszkodzenia ścieżek pod mikroukładami.
Czyszczenie w myjce ultradźwiękowej — element poddawany jest kąpieli w myjce ultradźwiękowej (zbiorniku czyszczącym wykorzystującym zjawisko kawitacji wywołane falami dźwiękowymi o wysokiej częstotliwości) z użyciem profesjonalnego alkoholu izopropylowego IPA (czystego chemicznie rozpuszczalnika do elektroniki niepozostawiającego osadów), co usuwa pozostałości płynów spod komponentów montowanych powierzchniowo.
Pomiary elektryczne linii zasilających i transmisyjnych — za pomocą multimetru laboratoryjnego oraz oscyloskopu weryfikowana jest rezystancja linii danych względem masy oraz obecność zwarć na głównych szynach zasilania pomocniczego 3.3V i 5V.
Wymiana złącza USB metodą lutowania gorącym powietrzem — zniszczone gniazdo jest wylutowywane przy użyciu stacji lutowniczej hot air (urządzenia nadmuchującego precyzyjnie kontrolowany strumień rozgrzanego powietrza), a w jego miejsce montowany jest fabrycznie nowy element o identycznej specyfikacji mechanicznej.
Wymiana elementów półprzewodnikowych i układów sterujących — naprawa obejmuje montaż nowych układów zabezpieczających typu load switch (scalonych przełączników obciążenia odcinających zasilanie przy przeciążeniu), wymianę uszkodzonych diod zabezpieczających, a w razie konieczności wymianę kontrolera KBC (Keyboard Controller / Embedded Controller — mikrokontrolera nadzorującego zasilanie i współpracę peryferiów na płycie głównej) lub dedykowanego kontrolera USB/Thunderbolt.
Odbudowa uszkodzonych ścieżek na laminacie PCB — w miejscach, gdzie korozja strawiła miedź na laminacie PCB (Printed Circuit Board — wielowarstwowej płycie z obwodami drukowanymi), wykonywane są mikropołączenia ze specjalistycznego drutu miedzianego zabezpieczane utwardzaną promieniami UV maską izolacyjną.
Testy stabilności i obciążenia prądowego — po zakończeniu prac montażowych port testowany jest pod pełnym obciążeniem prądowym oraz weryfikowana jest poprawność transferu danych w standardach USB 3.2 i USB4.

Warianty uszkodzeń zależne od architektury laptopa Gigabyte

Skutki zalania różnią się w zależności od modelu urządzenia, roku produkcji oraz zastosowanego przez inżynierów Gigabyte układu podzespołów na płycie:

Uszkodzenie portu na płytce dodatkowej (daughterboard / sub-board) — w modelach takich jak Gigabyte G5, G7 czy historycznych seriach Sabre 15 i P-Series część portów USB umieszczona jest na oddzielnej płytce pomocniczej połączonej z płytą główną za pomocą taśmy sygnałowej FFC (Flat Flexible Cable — płaskiego, elastycznego przewodu wielożyłowego). W tym wariancie ciecz często niszczy jedynie płytkę boczną, co ogranicza zakres ingerencji i chroni główne obwody komputera.
Uszkodzenie portu zintegrowanego bezpośrednio z płytą główną — w smukłych konstrukcjach z serii Gigabyte AERO 15, AERO 16 OLED oraz AORUS Master/Elite wszystkie złącza wlutowane są bezpośrednio w wielowarstwową płytę główną. Zalanie takiego gniazda stwarza bezpośrednie ryzyko przeniesienia zwarcia na mostek PCH (Platform Controller Hub — zintegrowany układ sterujący komunikacją pomiędzy procesorem a pamięciami i magistralami peryferyjnymi) lub linie procesora.
Zalanie portu USB-C Thunderbolt z obsługą Power Delivery — ze względu na wysokie napięcia zasilania dochodzące do 20V oraz bardzo mały raster pinów (gęste upakowanie styków wewnątrz złącza), ten typ uszkodzenia najczęściej prowadzi do wypalenia wielokanałowego kontrolera zasilania i zablokowania głównej przetwornicy napięć startowych.
Powierzchniowa korozja styków bez uszkodzenia układów scalonych — łagodniejszy wariant, w którym płyn nie wniknął głęboko, powodując jedynie pokrycie styków zielonkawym osadem tlenków miedzi. Objawia się to przerywaniem transmisji danych lub brakiem stabilnego kontaktu z wtykiem, bez awarii obwodów zasilania płyty głównej.

Błędy popełniane podczas prób samodzielnej naprawy

Podejmowanie działań naprawczych w warunkach domowych zazwyczaj znacznie pogłębia zakres uszkodzeń i podnosi złożoność późniejszej interwencji serwisowej:

Suszenie urządzenia suszarką lub kładzenie na grzejniku — podwyższona temperatura powoduje odparowanie wody, lecz pozostawia na elementach skoncentrowany osad soli mineralnych i kwasów, przyspieszając procesy korozyjne. Dodatkowo strumień powietrza wpycha krople cieczy pod sąsiadujące układy scalone BGA (Ball Grid Array — układy montowane na siatce mikroskopijnych kulek cynowych pod korpusem chipu).
Stosowanie domowej chemii i alkoholi nieprzeznaczonych do elektroniki — przemywanie złącza spirytusem salicylowym wprowadza kwas salicylowy, który działa niszcząco na miedź. Z kolei użycie zmywaczy do paznokci zawierających aceton prowadzi do natychmiastowego rozpuszczenia plastikowych elementów gniazda oraz zniszczenia lakieru soldermaski na laminacie.
Czyszczenie wnętrza gniazda metalowymi narzędziami — używanie igieł, spinaczy biurowych lub pęset do usuwania zanieczyszczeń powoduje mechaniczne wygięcie pinów sygnałowych oraz ich zwarcie z liniami zasilającymi, co przy obecności resztek energii w kondensatorach trwale niszczy kontroler KBC.
Podłączanie urządzeń lub ładowarki w celu przetestowania portu — próba sprawdzenia, czy zalany port działa, poprzez wpięcie pamięci USB lub przewodu ładowania, wywołuje natychmiastowy przepływ prądu przez wilgotne ścieżki i prowadzi do nieodwracalnego przebicia mostka PCH.
Umieszczanie laptopa w ryżu — ziarna ryżu nie wykazują zdolności do odciągania wilgoci z zamkniętych przestrzeni mikroskopijnych, natomiast wydzielany przez nie pył skrobiowy łączy się z płynem, tworząc trudną do usunięcia, przewodzącą masę zaklejającą złącza i układ chłodzenia.

Czas trwania diagnozy i naprawy

Czas realizacji zależy od stopnia rozprzestrzenienia się cieczy w strukturze płyty głównej. Dojazd do klienta w celu odbioru sprzętu realizowany jest w czasie do 1 godziny od momentu przyjęcia zgłoszenia serwisowego.

Typowa naprawa obejmująca wymianę uszkodzonego gniazda USB, czyszczenie ultradźwiękowe, wymianę elementów filtrujących oraz odbudowę obwodów zasilania z reguły nie przekracza 3 dni. W przypadkach, gdy doszło do rozległego przebicia i konieczna jest wymiana zaawansowanych układów scalonych, takich jak kontrolery Thunderbolt czy programowane układy KBC, harmonogram prac ustalany jest indywidualnie po zakończeniu procedury pomiarowej.

Zalecenia dla użytkownika przed przekazaniem sprzętu do serwisu

Właściwa reakcja bezpośrednio po kontakcie cieczy ze złączem USB pozwala zminimalizować ryzyko zniszczenia kluczowych układów płyty głównej:

Natychmiastowe odcięcie zasilania — należy bezzwłocznie odłączyć wtyk zasilacza sieciowego od laptopa.
Wymuszone wyłączenie systemu — jeśli komputer był uruchomiony, należy przytrzymać przycisk włącznika przez minimum 5 sekund aż do całkowitego zgaśnięcia kontrolek i zatrzymania wentylatorów, rezygnując ze standardowego zamykania systemu Windows.
Odłączenie wszystkich akcesoriów — należy wyjąć z gniazd wszelkie wtyki USB, przewody wideo, słuchawki oraz karty pamięci.
Ułożenie laptopa w bezpiecznej pozycji — urządzenie powinno zostać ustawione tak, aby zalany bok obudowy znajdował się niżej niż reszta konstrukcji, co grawitacyjnie powstrzyma przemieszczanie się cieczy w stronę procesora, pamięci operacyjnej i sekcji zasilania CPU/GPU.
Zaniechanie prób uruchamiania — pod żadnym pozorem nie wolno włączać komputera ani podłączać go do ładowarki, nawet jeśli obudowa z zewnątrz wydaje się całkowicie sucha.
Unikanie przedmuchiwania sprężonym powietrzem — gaz pod wysokim ciśnieniem rozprasza krople płynu na pozostałe obwody elektroniczne wewnątrz laptopa.

Kiedy brak działania portu USB nie oznacza zalania

Nie każde uszkodzenie magistrali szeregowej wiąże się z kontaktem z cieczą. Istnieją awarie o bardzo zbliżonych symptomach, które wynikają z zupełnie innych przyczyn:

Mechaniczne wyłamanie styków — powstaje na skutek szarpnięcia podłączonym kablem, potknięcia się o przewód lub nieumiejętnego wkładania wtyczki. Piny ulegają wtedy fizycznemu wygięciu lub cofnięciu w głąb plastikowego rdzenia, czemu nie towarzyszą ślady nalotu korozyjnego ani zacieki na laminacie.
Uszkodzenie podłączanego urządzenia peryferyjnego — brak reakcji na podłączenie myszy, dysku zewnętrznego czy klawiatury bywa spowodowany przerwaniem żyły sygnałowej w samym kablu akcesorium lub awarią kontrolera pamięci flash w pendrive.
Błędy sterowników kontrolera hosta xHCI — awaria oprogramowania sterującego (Extensible Host Controller Interface — standardu programowego zarządzającego pracą kontrolerów USB w środowisku systemowym) po nieudanej aktualizacji systemu operacyjnego może unieruchomić komunikację, co rozwiązuje się poprzez reinstalację stosu sterowników.
Blokada portów w Gigabyte Control Center — dedykowane oprogramowanie zarządzające zasilaniem w laptopach Gigabyte AORUS i AERO może wyłączyć zasilanie wybranych portów w ramach zaawansowanych profili oszczędzania energii baterii, co sprawia wrażenie uszkodzenia sprzętowego.

Najczęstsze pytania dotyczące zalania portu USB

Czy zalanie jednego portu USB może trwale uszkodzić pozostałe złącza w laptopie Gigabyte?
Tak, ponieważ w wielu modelach gniazda USB współdzielą wspólną linię zasilania 5V zabezpieczaną przez jeden układ scalony lub bezpiecznik polimerowy PTC (element chroniący obwód poprzez gwałtowne zwiększenie oporu pod wpływem nadmiernego prądu). Zwarcie w jednym porcie odcina zasilanie całej sekcji złączy. Ponadto uszkodzenie wspólnego mostka PCH unieruchamia całą magistralę.
Czy w przypadku zalanego portu USB dane zapisane na dysku SSD są bezpieczne?
Nośniki SSD (Solid State Drive — półprzewodnikowe dyski pamięci masowej) montowane w slotach M.2 NVMe znajdują się w oddzielnej sekcji płyty głównej. Jeśli ciecz nie miała bezpośredniego kontaktu z samym modułem dysku, a zasilanie zostało natychmiast wyłączone, dane pozostają nienaruszone i w pełni bezpieczne.
Dlaczego laptop Gigabyte przestał reagować na włącznik po zalaniu zaledwie jednego złącza?
Płyta główna posiada zaawansowane układy monitorujące stan linii zasilających. Zwarcie na linii 5V lub 3.3V w obrębie portu USB wywołuje stan awaryjny w głównej przetwornicy napięć pomocniczych, która natychmiast blokuje procedurę startową komputera, chroniąc procesor i układ graficzny przed zniszczeniem.
Czy po zalaniu portu USB konieczna jest wymiana całej płyty głównej?
W zdecydowanej większości przypadków nie ma konieczności wymiany całej płyty głównej. Procedura serwisowa na poziomie komponentów SMD (Surface Mount Device — elementów montowanych bezpośrednio na powierzchni płytki drukowanej) pozwala na wymianę samego gniazda, filtrów przeciwzakłóceniowych oraz uszkodzonych układów scalonych, przywracając pełną fabryczną sprawność sprzętu.

Warunki realizacji usługi i bezpieczeństwo sprzętu

Obsługa serwisowa laptopów Gigabyte prowadzona jest w formule door-to-door, co gwarantuje pełną wygodę i bezpieczeństwo. Sprzęt odbieramy i zwracamy bez opłat, a bezpłatny dojazd do klienta realizowany jest w czasie do 1 godziny od przyjęcia zgłoszenia.

Diagnoza laptopa jest bezpłatna. Po przeprowadzeniu szczegółowych pomiarów laboratoryjnych i mikroskopowej ocenie uszkodzeń przedstawiana jest indywidualna wycena, ustalana przed rozpoczęciem jakichkolwiek prac montażowych. Koszt zależy od zakresu korozji, liczby spalonych elementów oraz stopnia skomplikowania obwodów.

Na czas trwania procedury naprawczej dostępny jest bezpłatny laptop zastępczy, co pozwala na zachowanie ciągłości pracy lub nauki. Naprawę wykonują nasi serwisanci, nie podwykonawcy, wykorzystując ponad 20 lat doświadczenia serwisu oraz wiedzę popartą naprawą ponad 10 000 urządzeń w całej sieci. Większość usterek usuwamy podczas pierwszej wizyty.

Do naprawy wykorzystywane są wyłącznie nowe, nigdy używane lub pochodzące z demontażu podzespoły. Na wykonane czynności serwisowe oraz wymienione elementy udzielana jest gwarancja do 12 miesięcy. Po wykonaniu usługi wystawiana jest faktura. Domyślnie serwis pracuje bez hasła klienta, a dostęp do konta systemu operacyjnego wymagany jest wyłącznie w sytuacjach, gdy zachodzi konieczność programowej kalibracji kontrolerów magistrali.

Zamów bezpłatny odbiór sprzętu i przekaż laptopa do profesjonalnej weryfikacji laboratoryjnej.

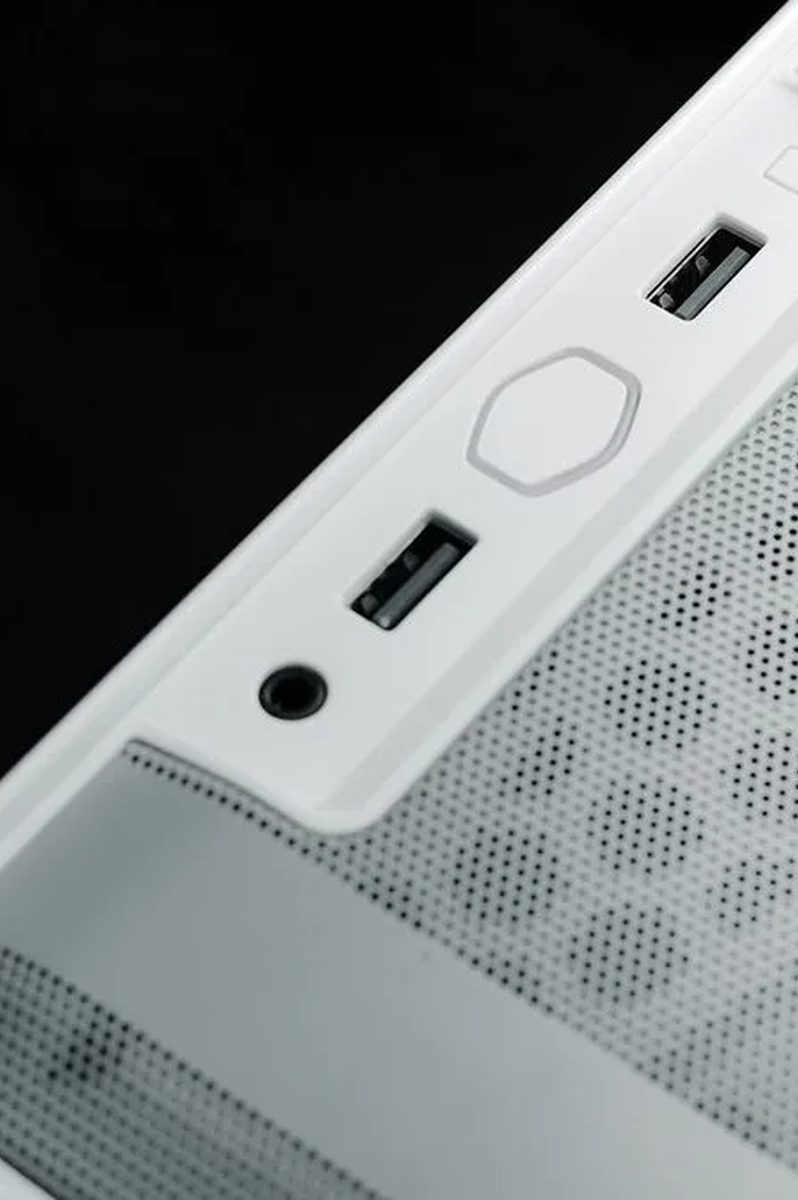

Zalany port USB — zakres uszkodzeń
