Objawy przerwanej ścieżki do portu na płycie głównej

Przerwanie ciągłości obwodu drukowanego doprowadzającego sygnały lub zasilanie do gniazda zewnętrznego to usterka, która objawia się na wiele specyficznych sposobów. W codziennym użytkowaniu laptopów Gigabyte — w tym zaawansowanych modeli gamingowych z serii AORUS, laptopów dla twórców z serii AERO, wszechstronnych jednostek Gigabyte G-Series (takich jak G5 i G7) oraz konstrukcji z linii Sabre, P-Series, Q-Series, U-Series, W-Series czy WA-Series — problem ten bywa początkowo mylony z defektem podłączanego akcesorium.

Zgłoszenia dotyczące tej awarii najczęściej zawierają następujące opisy:

Port USB przestał całkowicie reagować po przypadkowym pociągnięciu za wpięty przewód, mimo że samo gniazdo fizycznie nie wykazuje luzów i wygląda na nienaruszone.
Gniazdo USB-C prawidłowo ładuje akumulator laptopa, lecz po podłączeniu zewnętrznego monitora, stacji dokującej lub dysku SSD system operacyjny nie wykrywa obecności urządzenia.
Port HDMI lub Mini DisplayPort nie przesyła sygnału wideo do zewnętrznego ekranu albo przesyłany obraz charakteryzuje się migotaniem, zniekształceniami barwnymi i utratą synchronizacji przy dotknięciu wtyczki.
Port Ethernet (złącze RJ-45 służące do komunikacji z przewodową siecią komputerową) gubi pakiety danych, samoczynnie rozłącza połączenie internetowe lub nie świecą się diody sygnalizacyjne stanu łącza.
Laptop Gigabyte wyłącza się nagle lub restartuje dokładnie w ułamku sekundy, w którym wsuwana jest wtyczka pendrive'a lub kabla peryferyjnego.
Podłączone urządzenie zewnętrzne otrzymuje zasilanie (na przykład świeci się dioda na dysku przenośnym lub ładuje się smartfon), ale komputer nie rozpoznaje pamięci masowej i wyświetla komunikat o nierozpoznanym urządzeniu USB.

Możliwe przyczyny przerwania ścieżek na laminacie

Ścieżka sygnałowa na płycie głównej to mikroskopijnej grubości pasek miedzi wytrawiony na powierzchni lub ukryty w wewnętrznych warstwach laminatu PCB (wielowarstwowej płyty z obwodami drukowanymi stanowiącej szkielet konstrukcyjny i elektryczny komputera). Uszkodzenie tego typu połączeń wynika z kilku głównych czynników, uszeregowanych od najczęściej spotykanych:

Naprężenia mechaniczne i uderzenia w gniazdo: Najczęstszy powód to gwałtowne szarpnięcie kabla, upadek laptopa na podłączoną wtyczkę lub przenoszenie urządzenia w torbie z wpiętym odbiornikiem bezprzewodowym. Siła dźwigni działająca na gniazdo przenosi się bezpośrednio na pady lutownicze (miedziane pola kontaktowe na płycie, do których przylutowane są wyprowadzenia portu) oraz połączone z nimi ścieżki, powodując ich mechaniczne zerwanie lub odwarstwienie od laminatu.
Praca zawiasów i odkształcenia kadłubka: W konstrukcjach o dużej sztywności obudowy oraz w modelach, gdzie porty umieszczono w bezpośrednim sąsiedztwie mocowań zawiasów matrycy (co występuje w niektórych wariantach Gigabyte G-Series i historycznych modelach P-Series), cykliczne naprężenia powstające podczas otwierania i zamykania klapy przenoszą się na płytę główną. Prowadzi to do powstawania mikropęknięć w strukturze miedzi.
Korozja elektrochemiczna po kontakcie z cieczą: Wniknięcie wilgoci w rejon portów bocznych lub tylnych uruchamia proces utleniania miedzi. Przy obecności napięcia elektrycznego dochodzi do zjawiska elektrolizy, które potrafi całkowicie strawić cienką ścieżkę sygnałową lub metalizację przelotki (mikro-otworu łączącego różne warstwy płyty głównej) w ciągu zaledwie kilkunastu godzin od zalania.
Przepalenie w wyniku zwarcia lub przeciążenia prądowego: Dotyczy głównie linii zasilających VBUS (głównej linii dostarczającej prąd o napięciu od 5V do 20V w standardzie USB oraz Power Delivery). Podłączenie uszkodzonego kabla, niesprawnego zasilacza USB-C lub wystąpienie zwarcia wewnątrz podłączonego akcesorium powoduje przepływ prądu o natężeniu przekraczającym przekrój ścieżki, co skutkuje jej stopieniem.
Cykliczne zmęczenie cieplne materiału: W wydajnych laptopach dla graczy z serii AORUS oraz stacjach roboczych AERO komponenty generują znaczne ilości ciepła. Wielokrotne rozszerzanie i kurczenie się laminatu PCB w okolicach wylotów układu chłodzenia może prowadzić do pękania osłabionych połączeń miedzianych w pobliżu sąsiadujących portów.

Przebieg diagnostyki i naprawy przerwanej ścieżki w serwisie

Zlokalizowanie i naprawa przerwanej ścieżki to zaawansowana procedura z zakresu mikroelektroniki, wymagająca specjalistycznego zaplecza pomiarowego i optycznego. Nasz zespół serwisowy realizuje ten proces według ściśle określonego protokołu:

Pierwszym krokiem jest całkowity demontaż obudowy laptopa, odłączenie zasilania bateryjnego oraz inspekcja wzrokowa pod mikroskopem stereoskopowym (laboratoryjnym przyrządem optycznym dającym trójwymiarowy, silnie powiększony obraz badanego obiektu). Technik ocenia stan fizyczny złącza, integralność punktów lutowniczych oraz obecność pęknięć laminatu wokół gniazda.

Następnie wykonywane są pomiary elektryczne bez podłączania zasilania do płyty. Przy użyciu multimetru cyfrowego (elektronicznego przyrządu do pomiaru wielkości elektrycznych) w trybie testu diody mierzony jest spadek napięcia na każdej linii sygnałowej względem masy (GND — wspólnego punktu odniesienia potencjału elektrycznego na płycie głównej). Nieprawidłowy wynik — taki jak rozwarcie obwodu (brak przejścia) — wskazuje bezpośrednio, która linia komunikacyjna uległa przerwaniu.

Aby ustalić dokładny przebieg uszkodzonego połączenia, serwisant korzysta z dokumentacji technicznej danej rewizji płyty Gigabyte, w tym ze schematu ideowego oraz boardview (interaktywnego pliku graficznego przedstawiającego fizyczne rozmieszczenie wszystkich ścieżek, punktów pomiarowych i komponentów na laminacie). Pozwala to odnaleźć punkty pośrednie obwodu, takie jak rezystory szeregowe, filtry dławikowe czy przelotki.

Właściwa naprawa polega na mikrolutowaniu (precyzyjnym łączeniu elementów pod mikroskopem przy użyciu mikroskopijnych grotów lutowniczych). W zależności od miejsca uszkodzenia wykonuje się:

Odsłonięcie zdrowego odcinka miedzianej ścieżki poprzez zeskrobanie fabrycznej solder maski (ochronnej powłoki lakierniczej na płycie).
Wlutowanie mikroskopijnego mostka z drutu nawojowego w emalii (cienkiego miedzianego przewodu o grubości kilkudziesięciu mikrometrów, pokrytego odpornym lakierem izolacyjnym) pomiędzy punktem początkowym a końcowym uszkodzonego odcinka.
Odtworzenie wyrwanego padu lutowniczego przy użyciu specjalnej miedzianej kształtki i stabilne przylutowanie pinu gniazda.
Nałożenie ciekłej maski UV (polimerowego lakieru światłoutwardzalnego) i jej utwardzenie promieniami ultrafioletowymi w celu mechanicznego zabezpieczenia, unieruchomienia oraz zaizolowania zrekonstruowanego obwodu przed utlenianiem i zwarciami.

Końcowym etapem jest weryfikacja ciągłości pod obciążeniem oraz testy transmisyjne w dedykowanym środowisku diagnostycznym, potwierdzające poprawność transferu danych i stabilność napięć.

Warianty uszkodzeń ścieżek i połączeń portów

Uszkodzenia obwodów drukowanych w rejonie złączy zewnętrznych różnią się stopniem skomplikowania w zależności od funkcji przerwanej linii:

Przerwanie linii zasilającej (VBUS / GND): Objawia się całkowitym brakiem zasilania peryferiów. Urządzenia podłączone do portu nie reagują, nie ładują się i nie są wykrywane. W przypadku zwarcia takiej ścieżki do warstw wewnętrznych może dochodzić do blokowania przetwornicy głównej laptopa.
Przerwanie różnicowych linii danych (D+ i D- w USB 2.0 lub linii TX/RX w standardach USB 3.2, Thunderbolt i PCIe): Linie te pracują w parach o ściśle dopasowanej impedancji (oporze falowym obwodu dla prądu przemiennego). Przerwanie jednej z nich powoduje, że urządzenie jest zasilane, ale system operacyjny zgłasza błąd deskryptora lub port w laptopie Gigabyte AERO/AORUS przełącza się w powolny, awaryjny tryb transmisji.
Uszkodzenie linii detekcji i konfiguracji (CC1/CC2 w standardzie USB-C): Odpowiada za negocjację trybów pracy, polaryzacji wtyczki oraz poziomów napięcia w technologii Power Delivery. Przerwanie tej ścieżki sprawia, że port USB-C działa tylko przy wpięciu wtyczki w jednej orientacji lub całkowicie odmawia ładowania laptopa.
Wyrwanie pada z przelotką wielowarstwową: Najtrudniejszy wariant, w którym noga portu wyrywa metalizowaną tulejkę przechodzącą przez 8, 10 lub 12 warstw laminatu płyty głównej. Wymaga to precyzyjnego dotarcia do właściwej warstwy wewnętrznej PCB pod mikroskopem i wyprowadzenia nowego połączenia.

Błędy popełniane podczas prób samodzielnej naprawy

Próby naprawy uszkodzonych ścieżek i portów domowymi metodami niemal zawsze prowadzą do drastycznego powiększenia skali zniszczeń. Do najczęstszych błędów należą:

Mocowanie gniazda klejami montażowymi lub cyjanoakrylem: Wlewanie klejów typu kropelka lub kleju na gorąco w celu ustabilizowania ruszającego się portu uniemożliwia późniejszy demontaż elementu, zanieczyszcza piny stykowe, a związki chemiczne zawarte w klejach przyspieszają korozję odsłoniętej miedzi.
Używanie nieodpowiednich lutownic: Próba lutowania elementów miniaturowych grubą lutownicą transformatorową lub tanimi narzędziami bez precyzyjnej stabilizacji temperatury prowadzi do przegrzania laminatu PCB. Skutkuje to natychmiastowym odklejeniem sąsiednich ścieżek, wytrawieniem pól lutowniczych i nieodwracalnym rozwarstwieniem płyty głównej.
Stosowanie agresywnych topników chemicznych: Używanie past lutowniczych przeznaczonych do hydrauliki zamiast neutralnych topników elektronicznych powoduje powolne, nieustanne trawienie miedzi pod maską lutowniczą, co po kilku tygodniach niszczy całą okolicę portu.
Manewrowanie metalowymi narzędziami wewnątrz gniazda: Próby odginania pinów igłą lub śrubokrętem przy podłączonej baterii prowadzą do przypadkowego zwarcia linii zasilania 5V/19V bezpośrednio do linii sygnałowych prowadzących do procesora lub mostka PCH (Platform Controller Hub — układu scalonego zarządzającego komunikacją peryferyjną), co powoduje trwałe zniszczenie kluczowych układów scalonych.

Czas trwania procedury diagnostycznej i naprawczej

Lokalizacja mikropęknięć w strukturze płyty głównej oraz odbudowa zerwanych połączeń pod mikroskopem wymagają skupienia i wieloetapowej weryfikacji. Typowa naprawa sprzętu w naszym serwisie z reguły nie przekracza 3 dni. Czas ten obejmuje bezpłatną diagnozę, rekonstrukcję mikropołączeń, zabezpieczenie powierzchni chemią izolacyjną oraz rygorystyczne testy obciążeniowe magistrali przesyłowych.

Zalecenia przed przekazaniem laptopa do serwisu — co robić, a czego unikać

W przypadku podejrzenia uszkodzenia ścieżki lub portu w laptopie Gigabyte należy podjąć odpowiednie kroki zabezpieczające urządzenie przed dalszą degradacją:

Czynności zalecane:

Natychmiast odłączyć wszelkie akcesoria i przewody z niesprawnego gniazda.
Wyłączyć komputer i odłączyć zasilacz sieciowy od gniazda ładowania.
Sprawdzić ostrożnie, czy inne porty w urządzeniu zachowują się prawidłowo (co pomoże w precyzyjnym opisaniu usterki podczas zgłoszenia).
Zabezpieczyć laptopa na czas transportu, zamykając pokrywę i umieszczając urządzenie w stabilnym opakowaniu.

Czynności kategorycznie odradzane:

Nie wolno wciskać wtyczek na siłę ani poruszać nimi na boki w nadziei na „złapanie kontaktu” — powoduje to wyłamywanie kolejnych ścieżek wewnątrz laminatu.
Nie należy rozkręcać obudowy bez profesjonalnych narzędzi antystatycznych ESD (chroniących przed wyładowaniami elektrostatycznymi mogącymi uszkodzić elektronikę).
Nie wolno czyścić wnętrza portu metalowymi przedmiotami ani aplikować preparatów czyszczących na bazie wody.

Kiedy problem nie wynika z przerwanej ścieżki na płycie

Istnieje szereg usterek dających objawy zbliżone do przerwanych ścieżek, które jednak mają zupełnie inne podłoże techniczne:

Mechaniczne wygięcie lub wytarcie pinów wewnątrz wtyku gniazda: Laminat i ścieżki są nienaruszone, a brak kontaktu wynika wyłącznie ze zużycia mechanicznego blaszek stykowych wewnątrz plastikowej części portu. W takim przypadku wykonuje się standardową wymianę samego gniazda na nowe.
Przebicie diody zabezpieczającej ESD: Dioda zabezpieczająca (komponent chroniący płytę przed ładunkami elektrostatycznymi przenoszonymi przez użytkownika) ulega zwarciu do masy, blokując linie danych. Wymaga to wymiany elementu dyskretnego, a nie naprawy ścieżki.
Uszkodzenie kontrolera magistrali lub retimera: Retimer (układ scalony wzmacniający i regenerujący sygnał cyfrowy wysokiej częstotliwości, stosowany w liniach HDMI, DisplayPort i Thunderbolt) może ulec spaleniu. Port jest wówczas połączony fizycznie, lecz sygnał nie jest generowany.
Błąd oprogramowania układowego lub sterowników: Blokada kontrolera na poziomie BIOS (podstawowego systemu wejścia/wyjścia płyty głównej) lub uszkodzenie rejestrów w systemie operacyjnym może uniemożliwić komunikację z portem mimo w pełni sprawnego obwodu elektrycznego.

Najczęstsze pytania dotyczące naprawy ścieżek do portów

Czy zrekonstruowana ścieżka na płycie głównej posiada taką samą wytrzymałość jak fabryczna?
Prawidłowo wykonana rekonstrukcja mikrolutownicza przy użyciu drutu w emalii, połączona z chemicznym utwardzeniem profesjonalną maską UV, cechuje się pełną przewodnością elektryczną i wysoką trwałością. Ponieważ połączenie jest zatopione w warstwie polimeru, jest ono w pełni zabezpieczone przed utlenianiem oraz czynnikami zewnętrznymi.

Czy uszkodzenie ścieżki do portu wymusza wymianę całej płyty głównej w laptopie Gigabyte?
Nie. Wymiana płyty głównej jest rozwiązaniem ostatecznym i nieuzasadnionym ekonomicznie. W strukturach serwisowych wykonujemy naprawy na poziomie komponentowym, co pozwala przywrócić pełną sprawność oryginalnej płyty bez konieczności ponoszenia wysokich kosztów wymiany całego podzespołu.

Dlaczego port przestał działać, chociaż z zewnątrz gniazdo nie ma żadnych luzów?
Zewnętrzna metalowa obudowa portu jest często przylutowana do dużych pól masowych, co zapewnia jej stabilność mechaniczną. Jednak wewnętrzne, mikroskopijne piny sygnałowe łączą się z bardzo delikatnymi ścieżkami na powierzchni laminatu. Nawet niewielkie, sprężyste ugięcie obudowy pod wpływem uderzenia może zerwać ścieżkę sygnałową pod gniazdem, podczas gdy metalowa osłona pozostaje sztywno na swoim miejscu.

Czy przed oddaniem laptopa do naprawy ścieżki konieczne jest przekazanie hasła do systemu?
Domyślnie pracujemy bez hasła klienta. Weryfikacja poprawności naprawy obwodów zasilających i transmisyjnych jest w większości przypadków przeprowadzana przy użyciu zewnętrznych systemów diagnostycznych i aparatury pomiarowej. O hasło prosimy wyłącznie wtedy, gdy specyfika usterki (np. konfiguracja zaawansowanego oprogramowania dedykowanego w modelach Gigabyte Control Center) bezwzględnie tego wymaga, zawsze informując o celu jego użycia.

Warunki realizacji usługi i gwarancja

Wszystkie usługi realizowane są w wygodnym modelu door-to-door, dedykowanym obsłudze urządzeń marki Gigabyte. Sprzęt odbieramy i zwracamy bez opłat bezpośrednio pod wskazanym adresem, a dojazd do klienta realizowany jest w czasie do 1 godziny od przyjęcia zgłoszenia.

Każde urządzenie przechodzi wstępną weryfikację — diagnoza laptopa jest bezpłatna i nie zobowiązuje do realizacji naprawy. Wycena prac przedstawiana jest indywidualnie na podstawie dokładnych pomiarów laboratoryjnych przed przystąpieniem do jakichkolwiek działań lutowniczych. Jeśli naprawa nie zostanie zrealizowana w ramach obsługi door-to-door, klient nie ponosi żadnych kosztów.

Na czas trwania procedur serwisowych dostępny jest bezpłatny laptop zastępczy, co pozwala zachować ciągłość pracy lub nauki. Wszelkie naprawy wykonują bezpośrednio nasi doświadczeni serwisanci, a nie zewnętrzni podwykonawcy. Zespół posiada ponad 20 lat doświadczenia w dziedzinie zaawansowanej elektroniki komputerowej, mając na koncie ponad 10 000 urządzeń przywróconych do pełnej sprawności. W procesach naprawczych wykorzystujemy wyłącznie nowe części zamienne, gwarantujące najwyższą niezawodność.

Na wykonaną rekonstrukcję obwodów oraz wymienione elementy udzielana jest gwarancja do 12 miesięcy. Do każdej wykonanej usługi wystawiana jest faktura.

Zamów bezpłatny odbiór laptopa Gigabyte do diagnozy i zgłoś naprawę uszkodzonego portu.

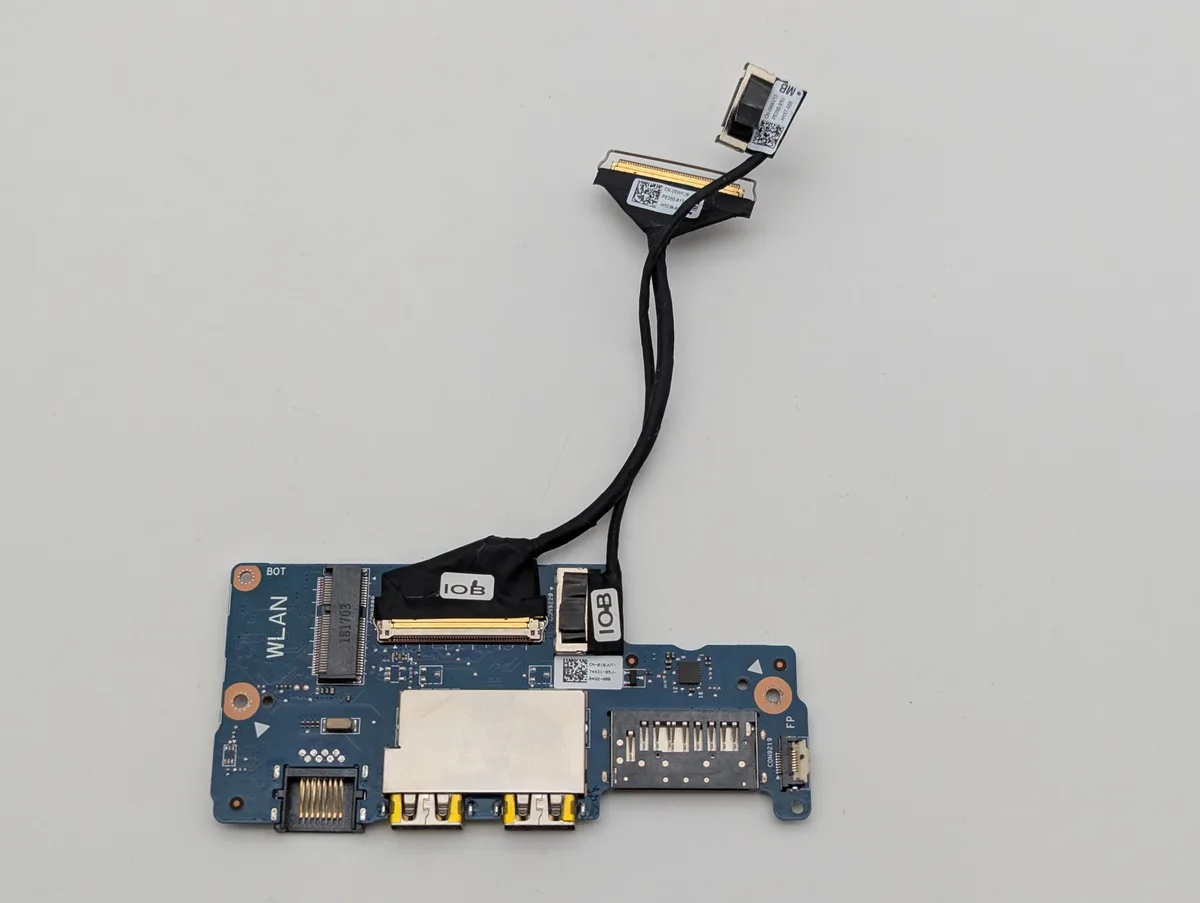

Diagnostyka przerwanej ścieżki do portu na płycie
