Wymiana klawiatury na inny układ językowy w laptopach Gigabyte — objawy i specyfika problemu
Laptopy Gigabyte, w tym wydajne maszyny gamingowe z serii AORUS oraz G-Series (np. Gigabyte G5, G7), a także mobilne stacje robocze dla twórców z serii AERO i historyczne modele serii P, Sabre, Q, U, W oraz WA, bardzo często trafiają do użytkowników z rynków zagranicznych. Zakup sprzętu z dystrybucji niemieckiej, francuskiej, brytyjskiej, skandynawskiej czy azjatyckiej wiąże się z fabrycznym wyposażeniem urządzenia w klawiaturę o układzie innym niż standardowy układ US QWERTY (układ międzynarodowy, powszechnie stosowany w Polsce jako układ programisty).
W codziennym użytkowaniu problem objawia się przede wszystkim niezgodnością pomiędzy nadrukami na klawiszach a znakami pojawiającymi się na ekranie po naciśnięciu danego przycisku. W układzie niemieckim QWERTZ zamienione są miejscami litery Z oraz Y, a zamiast polskich znaków diakrytycznych na klawiszach widnieją symbole regionalne (ä, ö, ü, ß). W układzie francuskim AZERTY zmianie ulega cały pierwszy rząd liter (zamiana A z Q oraz Z z W), a wprowadzanie cyfr wymaga ciągłego używania klawisza Shift. W układach brytyjskich lub skandynawskich odmienne jest położenie znaków specjalnych, takich jak tylda, małpa, cudzysłów czy ukośniki.
Dla wielu osób barierą staje się również odmienna geometria fizyczna klawiszy. Laptopy z dystrybucji europejskiej posiadają standard ISO (standard z wysokim, pionowym klawiszem Enter w kształcie odwróconej litery L oraz krótkim lewym klawiszem Shift, obok którego umieszczono dodatkowy znak). Użytkownicy przyzwyczajeni do układu ANSI (amerykański standard konstrukcyjny z długim, prostokątnym klawiszem Enter i szerokim lewym Shiftem) napotykają trudności z płynnym pisaniem bezwzrokowym. Prowizoryczne rozwiązania, takie jak naklejki spolszczające, szybko ulegają odklejeniu, brudzą obudowę klejem i całkowicie blokują podświetlenie LED lub RGB Fusion (system wielokolorowego podświetlenia stosowany w laptopach Gigabyte), co w sprzęcie gamingowym i profesjonalnym uniemożliwia komfortową pracę w warunkach słabego oświetlenia.
Możliwe przyczyny decyzji o wymianie klawiatury
- Zakup laptopa z dystrybucji zagranicznej lub z rynku wtórnego — najczęstsza przyczyna, wynikająca ze sprowadzenia laptopa Gigabyte (np. modeli AORUS 15, AORUS 17, AERO 16 czy Gigabyte G5) z rynków Europy Zachodniej, Wielkiej Brytanii lub Azji, gdzie fabrycznie montowane są układy QWERTZ, AZERTY lub ISO UK.
- Dyskomfort wynikający z różnic konstrukcyjnych między standardami ISO i ANSI — potrzeba zachowania pamięci mięśniowej przy szybkim pisaniu lub graniu, co wymaga zastosowania długiego lewego klawisza Shift oraz jednopoziomowego klawisza Enter.
- Niska trwałość i nieestetyczny wygląd naklejek spolszczających — naklejki wycierają się, odklejają pod wpływem ciepła generowanego przez podzespoły laptopa i nie przepuszczają światła zintegrowanych diod podświetlenia klawiatury.
- Konieczność dostosowania laptopa do pracy w innym języku obcym — zmiana profilu zawodowego użytkownika (np. tłumaczenia, obsługa rynków zagranicznych) wymagająca przejścia z układu US na układ niemiecki, francuski lub hiszpański.
- Równoczesne uszkodzenie mechaniczne lub zużycie wyeksploatowanej klawiatury — sytuacja, w której w sprowadzonym laptopie doszło do wytarcia mechanizmów klawiszy, a wymiana całego modułu na nowy układ US QWERTY rozwiązuje jednocześnie problem techniczny i ergonomiczny.
Przebieg diagnozy i profesjonalnej wymiany klawiatury w serwisie
Wymiana klawiatury na inny układ językowy w nowoczesnych laptopach Gigabyte to zaawansowana procedura mechaniczna, ponieważ w większości współczesnych konstrukcji klawiatura nie stanowi osobnego, łatwo demontowalnego modułu wkręcanego od góry, lecz jest trwale zespolona z pulpitem roboczym obudowy.
Proces rozpoczyna się od bezpłatnej diagnozy, podczas której weryfikowana jest konstrukcja palmrestu (górna część obudowy laptopa stanowiąca pulpit roboczy, w którym osadzona jest klawiatura oraz gładzik). Serwisant sprawdza, czy obudowa danego modelu Gigabyte posiada zintegrowaną kratownicę maskującą (bezel — obramowanie oddzielające poszczególne klawisze) dostosowaną wyłącznie do jednego standardu, czy też pozwala na montaż wkładu klawiatury o zmienionym kształcie klawisza Enter i lewego Shifta. Na tej podstawie dobierana jest optymalna ścieżka: wymiana samego wkładu klawiatury lub wymiana kompletnego palmrestu z fabrycznie wbudowaną klawiaturą w pożądanym układzie.
Po akceptacji zakresu prac przez klienta następuje precyzyjny demontaż urządzenia. Procedura obejmuje odłączenie zasilania bateryjnego, demontaż układu chłodzenia, płyty głównej (płyta drukowana PCB ze wszystkimi kluczowymi kontrolerami) oraz odpięcie delikatnych taśm sygnałowych FPC (Flexible Printed Circuit — płaska, elastyczna taśma połączeniowa ze ścieżkami przewodzącymi). Następnie usuwana jest metalowa płyta ekranująca i usztywniająca.
W przypadku wymiany samego wkładu klawiatury wykonywane jest roznitowanie fabrycznych kołków montażowych (plastikowe punkty zgrzewane termicznie przez producenta w celu dociśnięcia klawiatury do obudowy). Nowa, fabrycznie nowa klawiatura w docelowym układzie językowym jest precyzyjnie pozycjonowana, po czym przeprowadzane jest ponowne nitowanie termiczne tworzywa (punktowe stapianie nowych kołków montażowych za pomocą mikrogrotu grzewczego). Prawidłowe wykonanie tego etapu jest kluczowe, aby klawiatura nie uginała się pod naciskiem podczas pisania. Podczas montażu serwis dba o właściwe ułożenie warstwy dyfuzyjnej (specjalna folia rozpraszająca światło diod LED), co gwarantuje równomierne podświetlenie wszystkich znaków.

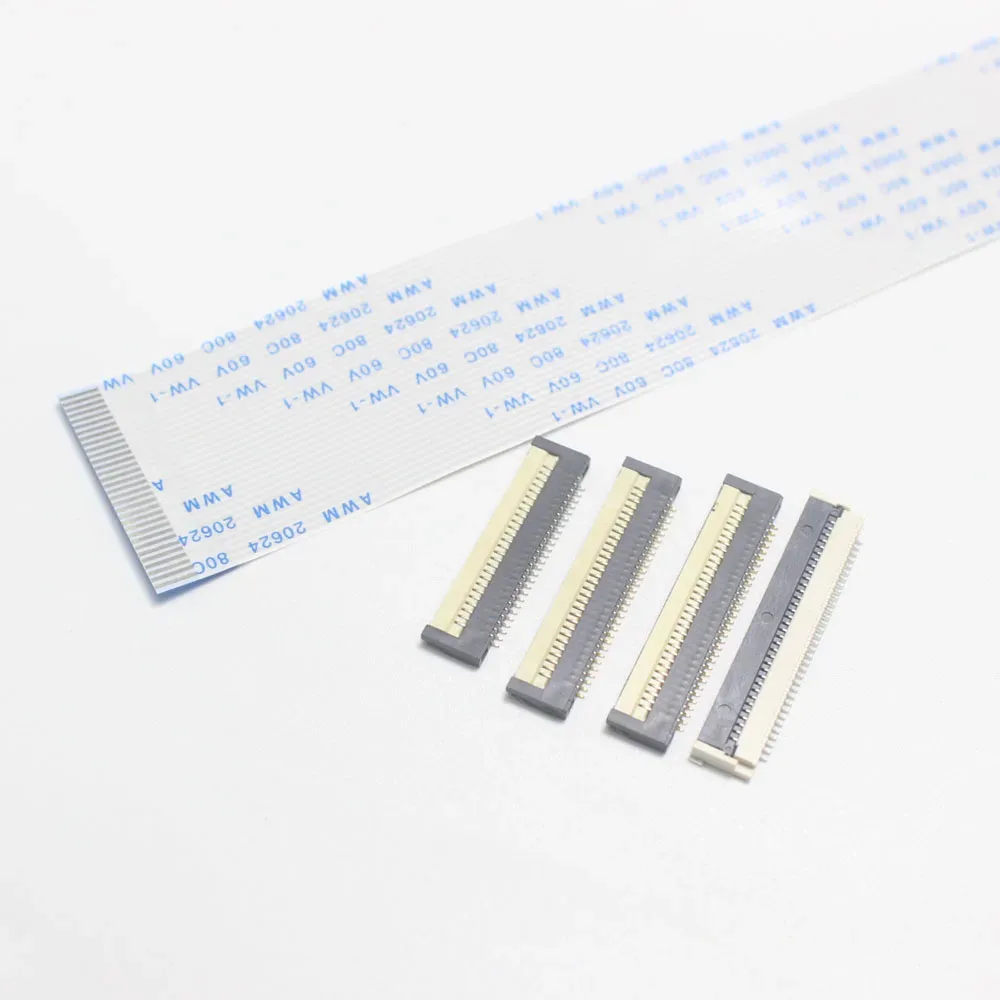

Po złożeniu laptopa taśmy sygnałowe trafiają do gniazd ZIF (Zero Insertion Force — gniazdo montażowe z ruchomą klapką dociskową, zapobiegające uszkodzeniu styków). Urządzenie przechodzi pełne testy sprzętowe: weryfikację każdego klawisza w dedykowanym testerze sygnałów, kontrolę stref podświetlenia RGB Fusion oraz testy stabilności konstrukcji pod obciążeniem.
Warianty problemu i różnice konstrukcyjne
Wymiana układu językowego w laptopach Gigabyte różni się w zależności od generacji i serii urządzenia:
- Różnica standardów ANSI oraz ISO — w układzie ANSI (amerykański/międzynarodowy) klawisz Enter jest wąski i ułożony poziomo, a lewy Shift jest długi. W układzie ISO (europejskim) Enter jest wysoki i pionowy, a obok skróconego lewego Shifta znajduje się dodatkowy klawisz. Zmiana układu z ISO na ANSI w modelach zintegrowanych wymaga weryfikacji otworów w palmreście, ponieważ fizyczny kształt wycięć w metalowej obudowie serii AERO czy AORUS determinuje możliwość osadzenia określonego typu klawiszy.
- Klawiatury zgrzewane w palmreście a klawiatury modułowe — w nowoczesnych laptopach Gigabyte AORUS 15/17, AERO 14/15/16 oraz seriach G5 i G7 klawiatura jest montowana na stałe za pomocą kilkudziesięciu plastikowych zgrzewów. Wymaga to czasochłonnego procesu zgrzewania tworzywa. Z kolei w modelach klasycznych (serie Sabre 15/17, P34, P35, P55, P57, Q-Series czy U-Series) klawiatury bywały montowane na zatrzaskach lub śrubach pod ramką maskującą, co stanowi odmienny wariant montażowy.
- Klawiatury Per-Key RGB a podświetlenie strefowe — flagowe modele AORUS i AERO wyposażone są w zaawansowane podświetlenie Per-Key RGB (technologia, w której każda pojedyncza nasadka klawisza posiada osobną, programowalną diodę LED sterowaną z poziomu aplikacji producenta). Klawiatury w tańszych konfiguracjach posiadają podświetlenie jednolite lub strefowe (Multi-Zone RGB). Wymieniana część musi być w pełni kompatybilna z kontrolerem podświetlenia płyty głównej, aby zachować pełną funkcjonalność efektów świetlnych.
- Klawiatury mechaniczne o niskim profilu — wybrane flagowe wersje laptopów AORUS posiadają mechaniczne przełączniki klawiszy (np. oparte na mikroprzełącznikach mechanicznych z wyczuwalnym klikiem). W takich konstrukcjach wymiana układu językowego wiąże się z inną strukturą modułu niż w standardowych klawiaturach membranowych opartych na mechanizmie nożycowym (scissor-switch — konstrukcja zawieszenia klawisza oparta na dwóch krzyżujących się ramionach z tworzywa sztucznego).
Błędy popełniane przy próbie samodzielnej modyfikacji
Próby samodzielnego dostosowania obcojęzycznej klawiatury bardzo często kończą się trwałymi uszkodzeniami mechanicznymi i elektronicznymi:
- Wyłamywanie zaczepów przy próbie przekładania klawiszy — użytkownicy próbują zamieniać miejscami pojedyncze nasadki klawiszy (np. litery Z i Y w układzie QWERTZ). Mechanizm scissor-switch (pantograf nożycowy stabilizujący nasadkę) posiada miniaturowe plastikowe zaczepy o grubości ułamka milimetra. Podważanie klawisza nożem lub śrubokrętem prowadzi do bezpowrotnego wyłamania zaczepów lub rozerwania silikonowego grzybka stykowego (elastomer przewodzący nacisk na membranę).
- Samodzielne rozwiercanie kołków montażowych obudowy — nieumiejętne usuwanie zgrzewów plastikowych niszczy punkty kotwiczące w palmreście. Brak profesjonalnego sprzętu do ponownego zgrzewania tworzywa skutkuje tym, że zamontowana klawiatura zapada się do środka obudowy podczas pisania, co całkowicie odbiera komfort użytkowania.
- Używanie klejów uniwersalnych i kleju na gorąco — stosowanie klejów cyjanoakrylowych lub gorącego kleju do unieruchomienia klawiatury powoduje zanieczyszczenie styków, odkształcenie cienkich folii podświetlenia LED, a opary chemiczne trwale matowią elementy plastikowe oraz optykę diod.
- Uszkodzenie gniazda ZIF na płycie głównej — taśmy sygnałowe klawiatur Gigabyte są bardzo cienkie, a gniazda na płycie posiadają delikatne zapadki dociskowe. Wyciąganie taśmy pod kątem lub użycie nadmiernej siły wyłamuje zapadkę gniazda, co uniemożliwia prawidłowy kontakt elektryczny i wymaga mikrolutowania nowego gniazda na płycie głównej.
Ile trwa wymiana klawiatury na inny układ
Dojazd do klienta w celu bezpłatnego odebrania sprzętu realizowany jest w czasie do 1 godziny od momentu przyjęcia zgłoszenia. Po dostarczeniu laptopa do warsztatu przeprowadzana jest bezpłatna diagnoza, podczas której serwisant weryfikuje dostępność odpowiedniego modułu lub palmrestu w docelowym układzie językowym.
Czas realizacji samej usługi zależy od konstrukcji danego modelu Gigabyte oraz specyfiki montażu. W przypadku konieczności wykonania pełnego procesu zgrzewania termicznego nowej klawiatury w palmreście, typowa naprawa z reguły nie przekracza 3 dni. Sprzęt po zakończonych testach jakościowych jest niezwłocznie odwożony pod wskazany adres.
Co można zrobić samodzielnie, a czego unikać przed oddaniem sprzętu
Przed przekazaniem laptopa serwisantom warto wykonać podstawowe czynności przygotowawcze:
- Tymczasowa zmiana układu w systemie operacyjnym — w ustawieniach językowych systemu Windows można dodać układ „Polski (programisty)”. Dzięki temu naciśnięcie danego klawisza wygeneruje pożądany znak zgodnie z pamięcią mięśniową, mimo że fizyczny nadruk na klawiaturze wskazuje inny symbol.
- Zabezpieczenie istotnych danych — choć wymiana klawiatury jest ingerencją czysto mechaniczną i nie wpływa na zawartość dysku SSD/HDD, standardową dobrą praktyką przed każdą naprawą sprzętową jest wykonanie kopii zapasowej ważnych plików na nośniku zewnętrznym.
- Odczytanie dokładnego modelu z tabliczki znamionowej — spisanie pełnego symbolu laptopa (np. Gigabyte G5 KC, AORUS 15 XE4, AERO 17 HDR) ułatwia natychmiastową weryfikację dostępności właściwej części zamiennej.
Należy bezwzględnie unikać:
- Stosowania agresywnych rozpuszczalników, acetonu czy zmywaczy do paznokci w celu zmycia oryginalnych nadruków z klawiszy (powoduje to nieodwracalne stopienie tworzywa sztucznego).
- Naklejania grubych, wypukłych naklejek żelowych lub winylowych — w nowoczesnych, smukłych laptopach Gigabyte odstęp między klawiaturą a matrycą po zamknięciu pokrywy wynosi ułamek milimetra. Grube naklejki powodują stały nacisk na powierzchnię ekranu, co prowadzi do powstawania trwałych odbić, plam na matrycy lub pęknięcia panelu IPS/OLED.
- Podważania pojedynczych klawiszy i zalewania mechanizmów preparatami czyszczącymi na bazie alkoholu przy włączonym urządzeniu.
Kiedy wymiana klawiatury to NIE jest właściwa ścieżka naprawy
W niektórych sytuacjach błędne wpisywanie znaków nie wynika z fizycznego układu językowego klawiatury, lecz z innych problemów sprzętowych lub programowych:
- Przypadkowe przełączenie układu klawiatury skrótem klawiszowym — wciśnięcie kombinacji klawiszy Windows + Spacja lub lewy Shift + lewy Ctrl w systemie Windows powoduje przełączenie aktywnego języka wprowadzania, co skutkuje zamianą liter (np. wpisywaniem litery Z zamiast Y) na klawiaturze, która fizycznie jest standardowym modelem US. W takim przypadku rozwiązaniem jest wyłącznie zmiana ustawień w panelu językowym systemu.
- Uszkodzenie kontrolera KBC / EC na płycie głównej — układ EC (Embedded Controller — mikrokontroler na płycie głównej odpowiedzialny m.in. za dekodowanie sygnałów z matrycy klawiatury oraz zarządzanie zasilaniem) w wyniku przepięcia lub usterki termicznej może błędnie interpretować sygnały, generując losowe ciągi znaków lub duplikując litery. Wymiana samej klawiatury nie przyniesie wówczas poprawy, a naprawa wymaga diagnostyki płyty głównej.
- Uszkodzenie ścieżek przewodzących po mikrozalaniu — brak reakcji części klawiszy lub wpisywanie kilku znaków jednocześnie może być skutkiem korozji wielowarstwowej folii stykowej. Choć fizycznym rozwiązaniem bywa wymiana klawiatury, przyczyną nie jest niezgodność językowa, lecz zwarcie elektryczne wymagające również chemicznego czyszczenia wnętrza laptopa.
- Błędy oprogramowania Gigabyte Control Center — brak możliwości sterowania podświetleniem RGB lub nieprawidłowe przypisanie funkcji klawiszy makro może wynikać z uszkodzenia profili w oprogramowaniu układowym (firmware), co rozwiązuje się poprzez ponowną konfigurację lub aktualizację oprogramowania.
Najczęstsze pytania
Czy wymiana klawiatury z układu europejskiego (ISO) na amerykański (ANSI / US) zawsze wymaga wymiany całego palmrestu?
Zależy to od konstrukcji konkretnego modelu Gigabyte. Jeśli obudowa laptopa posiada zintegrowaną kratownicę ze stali lub tworzywa, w której wycięcie na klawisz Enter ma kształt pionowy, montaż prostokątnego klawisza Enter z układu ANSI wymaga wymiany kompletnego palmrestu z fabryczną klawiaturą. W modelach z jednolitą przestrzenią montażową możliwa jest wymiana samego wkładu klawiatury.
Czy nowo zamontowana klawiatura zachowuje pełną obsługę podświetlenia RGB Fusion?
Tak, montaż dedykowanej, fabrycznie nowej klawiatury do danego modelu Gigabyte zapewnia 100% kompatybilności z fabrycznym kontrolerem podświetlenia. Wszystkie efekty świetlne, profile kolorystyczne oraz regulacja jasności w oprogramowaniu producenta działają identycznie jak w dniu zakupu laptopa.
Czy do wymiany klawiatury serwis potrzebuje hasła użytkownika do systemu Windows?
Domyślnie pracujemy bez hasła klienta. Weryfikacja działania wszystkich klawiszy, poprawności przesyłania kodów sterujących oraz funkcjonowania diod podświetlenia odbywa się na poziomie niezależnego, sprzętowego środowiska diagnostycznego przed załadowaniem systemu operacyjnego. O hasło prosimy wyłącznie w wyjątkowych sytuacjach, gdy zachodzi konieczność kalibracji zaawansowanego oprogramowania makro na życzenie klienta, zawsze podając dokładny powód.
Dlaczego serwis nie stosuje klawiatur używanych z demontażu?
Klawiatury z demontażu często posiadają wyeksploatowane mechanizmy nożycowe, naderwane ścieżki elastyczne oraz nierównomiernie świecące diody LED. Aby zagwarantować pełną niezawodność, fabryczny skok klawiszy oraz długą żywotność sprzętu, montujemy wyłącznie fabrycznie nowe podzespoły.
Warunki realizacji i gwarancja
Nasza firma posiada ponad 20 lat doświadczenia w specjalistycznej obsłudze komputerów przenośnych, a na koncie naszych techników znajduje się ponad 10 000 urządzeń naprawionych w całej sieci. Naprawy wykonują bezpośrednio nasi wykwalifikowani serwisanci, bez udziału zewnętrznych podwykonawców. Większość usterek usuwamy podczas pierwszej wizyty, a w przypadku bardziej złożonych procesów montażowych sprzęt trafia do naszego zaplecza technicznego.
Wszystkie usługi realizowane są w wygodnym modelu door-to-door. Sprzęt odbieramy i zwracamy bez opłat bezpośrednio pod wskazanym adresem, a bezpłatny dojazd do klienta realizowany jest w czasie do 1 godziny. Wstępna diagnoza laptopa jest bezpłatna. Na czas trwania procedury serwisowej dostępny jest bezpłatny laptop zastępczy, co pozwala zachować ciągłość pracy lub nauki.
Wycena wymiany klawiatury jest zawsze ustalana indywidualnie po bezpłatnej diagnozie, przed przystąpieniem do jakichkolwiek prac fizycznych, w oparciu o konstrukcję obudowy i dostępność oryginalnych części. Do każdej usługi wystawiana jest faktura. Do montażu wykorzystujemy wyłącznie nowe komponenty, a na wykonaną usługę oraz zamontowaną klawiaturę udzielana jest gwarancja do 12 miesięcy.
