Objawy uszkodzenia taśmy antenowej po otwarciu laptopa
Uszkodzenie wewnętrznego toru antenowego po demontażu obudowy objawia się przede wszystkim nagłym, drastycznym spadkiem zasięgu sieci bezprzewodowej oraz łączności krótkiego zasięgu. W rozmowie telefonicznej problem opisywany jest zazwyczaj jako sytuacja, w której laptop jeszcze przed chwilą działał poprawnie, lecz po rozkręceniu dolnej pokrywy w celu wyczyszczenia układu chłodzenia lub dołożenia pamięci RAM przestał wykrywać domową sieć Wi-Fi z sąsiedniego pokoju. Urządzenie łączy się z internetem wyłącznie wtedy, gdy stoi w bezpośrednim sąsiedztwie routera, w odległości kilkunastu centymetrów od anten nadawczych.
Kolejnym powszechnym symptomem jest całkowite zniknięcie pasma 5 GHz lub 6 GHz (częstotliwości radiowych o wyższej przepustowości, lecz mniejszej przenikalności przez przeszkody), podczas gdy pasmo 2.4 GHz (częstotliwość o większym zasięgu) wykazuje zaledwie jedną kreskę siły sygnału. Równolegle występują zakłócenia w działaniu modułu Bluetooth (standardu bezprzewodowej komunikacji peryferyjnej), ponieważ współdzieli on te same fizyczne anteny odbiorczo-nadawcze na karcie sieciowej. Bezprzewodowa mysz, klawiatura lub słuchawki zaczynają przerywać, gubić pakiety danych lub rozłączać się natychmiast po oddaleniu się od komputera na odległość większą niż pół metra.
W niektórych przypadkach sygnał zanika okresowo w trakcie poruszania klapą matrycy lub przy wywieraniu nacisku na dolną część kadłubka (korpusu obudowy laptopa). Świadczy to o mechanicznym przerwaniu ciągłości przewodu, który styka się ze sobą jedynie w określonym położeniu zawiasu. W skrajnych sytuacjach system operacyjny wyświetla komunikat o braku dostępnych sieci w otoczeniu, mimo że inne urządzenia w lokalu funkcjonują bez zakłóceń.
Możliwe przyczyny usterki anteny i przewodów
Uszkodzenia modułu antenowego podczas rozbiórki laptopa wynikają najczęściej z miniaturowych rozmiarów zastosowanych komponentów oraz konieczności ich ciasnego prowadzenia wewnątrz korpusu. Do najczęstszych przyczyn zaliczają się:
- Przycisk lub zmiażdżenie przewodu koncentrycznego (cienkiego kabla sygnałowego złożonego z żyły centralnej, izolatora teflonowego, oplotu ekranującego oraz koszulki zewnętrznej) przez krawędź pokrywy lub metalową tuleję gwintowaną podczas ponownego skręcania obudowy.
- Zerwanie lub wyrwanie mikroskopijnego konektora MHF4 lub U.FL (miniaturowego złącza zatrzaskowego wysokiej częstotliwości służącego do podłączania anteny do karty sieciowej) na skutek gwałtownego pociągnięcia za przewód zamiast bezpiecznego podważenia wtyczki dedykowanym narzędziem.
- Przecięcie oplotu ekranującego i izolacji ostrym narzędziem do podważania obudowy (metalowym lub twardym plastikowym otwierakiem) podczas rozpinania zatrzasków kadłubka.

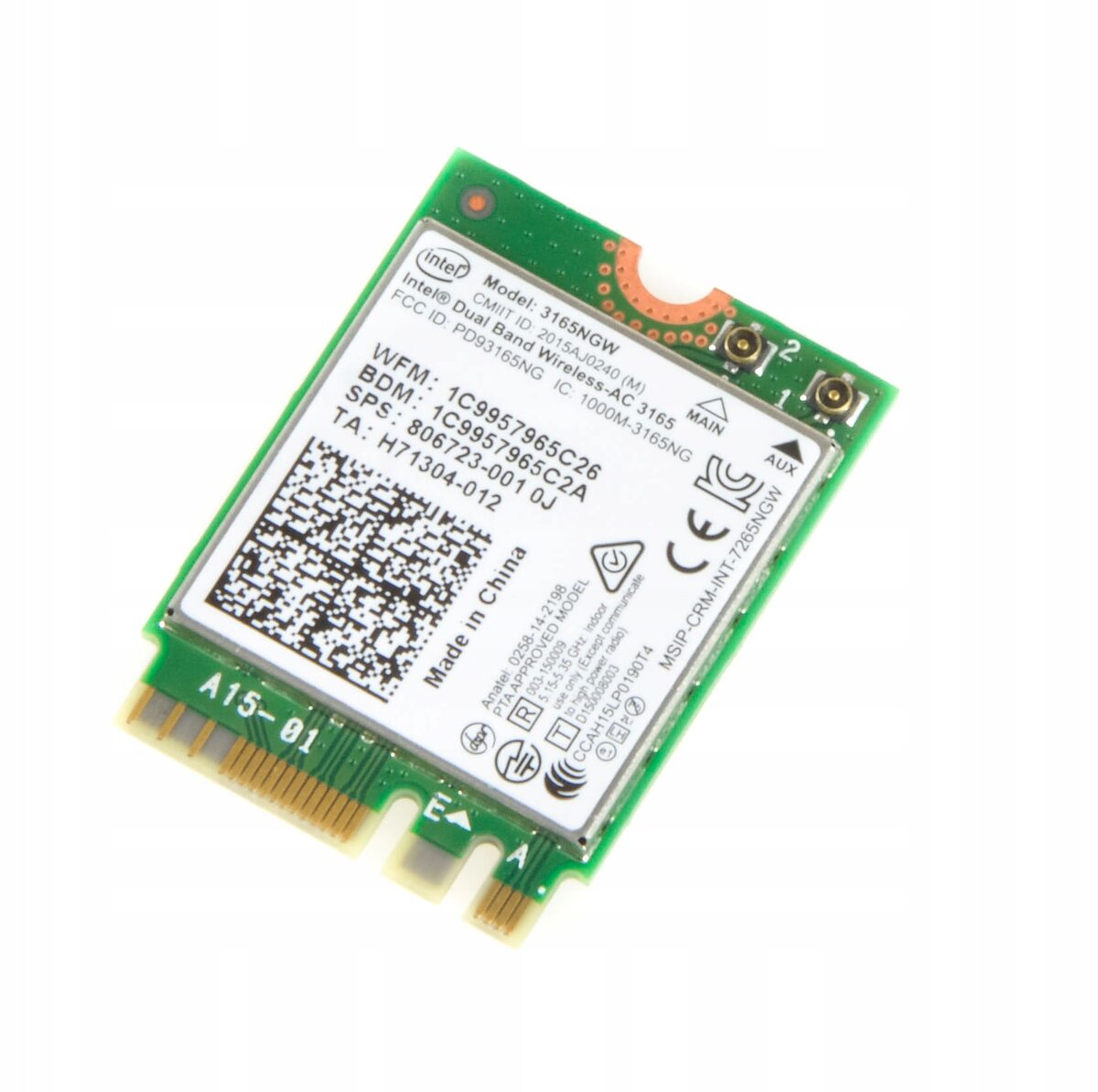

- Wyrwanie gniazda antenowego bezpośrednio z laminatu karty sieciowej M.2 WLAN (modułu łączności bezprzewodowej montowanego w slocie płyty głównej), spowodowane próbą odłączenia przewodu pod nieprawidłowym kątem.
- Złamanie lub naderwanie taśmy antenowej FPC (elastycznego obwodu drukowanego pełniącego rolę promiennika fal radiowych) przyklejonej do wewnętrznej strony obudowy lub wewnątrz klapy ekranu.
- Niewłaściwe ułożenie wiązki w prowadnicach kablowych, prowadzące do ocierania kabla o metalowe elementy zawiasu matrycy podczas otwierania i zamykania ekranu.
Przebieg profesjonalnej diagnozy i naprawy modułu antenowego
Proces naprawy rozpoczyna się od demontażu dolnej pokrywy oraz szczegółowej weryfikacji toru radiowego. Wykorzystujemy mikroskop stereoskopowy (urządzenie optyczne o dużym powiększeniu do precyzyjnej inspekcji miniaturowych połączeń elektronicznych), pod którym serwisanci oceniają stan fizyczny złączy MHF4, integralność ekranu kabli oraz stan gniazd na karcie sieciowej.
W kolejnym kroku wykonywane są pomiary elektryczne. Za pomocą miernika weryfikowana jest ciągłość żyły gorącej (wewnętrznego przewodnika przenoszącego właściwy sygnał w.cz.) oraz brak zwarcia do oplotu masowego (ekranu chroniącego przed zakłóceniami elektromagnetycznymi). Sprawdzeniu podlega również tłumienie sygnału (spadek mocy fali radiowej na odcinku od złącza do promiennika) oraz zachowanie właściwej impedancji falowej (standardowego oporu pozornego toru transmisyjnego wynoszącego 50 omów).
W zależności od rodzaju uszkodzenia wdrażana jest odpowiednia procedura naprawcza:
- Wymiana kompletnej wiązki antenowej — w przypadku zmiażdżenia, przecięcia lub załamania kabla koncentrycznego montowana jest fabrycznie nowa, dedykowana wiązka o parametrach identycznych z fabrycznymi.
- Mikrolutowanie złącza antenowego — jeżeli uszkodzeniu uległo samo gniazdo na karcie sieciowej M.2, przeprowadzane jest precyzyjne lutowanie pod mikroskopem z użyciem stacji lutowniczej ze stabilizacją temperatury, co przywraca pełną sprawność modułu bez konieczności jego kosztownej wymiany.
- Prawidłowe ułożenie i zabezpieczenie kabli — nowa wiązka jest precyzyjnie prowadzona w fabrycznych rowkach prowadzących i zabezpieczana taśmami kaptonowymi (odporną termicznie taśmą poliamidową o doskonałych właściwościach izolacyjnych), co zapobiega jej przycięciu przy kolejnych montażach.
Końcowym etapem jest weryfikacja parametrów radiowych w warunkach laboratoryjnych. Testowany jest poziom zysku energetycznego anteny (wartości RSSI wyrażanej w decybelach na miliwat, określającej siłę odbieranego sygnału) we wszystkich obsługiwanych pasmach: 2.4 GHz, 5 GHz oraz 6 GHz, a także stabilność połączeń peryferiów Bluetooth przy zmiennym obciążeniu sieci.
Warianty uszkodzeń toru antenowego w laptopach Gigabyte
Konstrukcje przenośnych komputerów marki Gigabyte, w tym modele z linii AORUS (zaawansowane laptopy dla graczy i entuzjastów), AERO (smukłe stacje robocze dla twórców cyfrowych), serie G-Series (np. Gigabyte G5 i G7) oraz starsze modele Sabre i P-Series, różnią się architekturą rozmieszczenia anten, co wpływa na charakter uszkodzeń:
Pierwszym wariantem jest uszkodzenie złącza mikrokoncentrycznego MHF4. W ultrabookach z serii AERO oraz nowoczesnych modelach AORUS stosowane są miniaturowe karty sieciowe Wi-Fi 6 i Wi-Fi 6E, w których średnica złącza antenowego wynosi zaledwie około 1.5 milimetra. Podczas nieostrożnego demontażu dochodzi do ścięcia pierścienia zewnętrznego wtyczki lub zgięcia mikroskopijnego pinu centralnego, co skutkuje całkowitą utratą kontaktu elektrycznego.
Drugi wariant to zmiażdżenie przewodu w kanale montażowym. W gamingowych modelach Gigabyte G5 i G7 przewody antenowe biegną w bezpośrednim sąsiedztwie radiatorów i otworów montażowych dolnej obudowy. Przesunięcie kabla o milimetr podczas składania powoduje, że śruba przebija koszulkę i zwiera żyłę sygnałową do masy korpusu, powodując całkowity zanik odbioru fal radiowych.
Trzecim wariantem jest uszkodzenie elastycznego promiennika FPC. W konstrukcjach o bardzo wąskich ramkach ekranu anteny są wklejane bezpośrednio w górną krawędź klapy matrycy lub w plastikowe narożniki kadłubka. Próba podważenia obudowy twardym narzędziem w miejscu wklejenia anteny prowadzi do mechanicznego rozwarstwienia ścieżek miedzianych na taśmie poliimidowej.
Czwartym wariantem jest przetarcie wiązki w przelotce zawiasowej. W wieloletnich konstrukcjach serii Sabre oraz P-Series przewody antenowe przechodzące przez metalowy tunel zawiasu ulegają zmęczeniu materiałowemu, a nieumiejętny demontaż napręża osłabiony przewód i doprowadza do jego ostatecznego zerwania.
Błędy popełniane podczas prób samodzielnej naprawy anteny
Naprawa toru antenowego wysokich częstotliwości (rzędu 2.4 GHz do 6 GHz) wymaga zachowania rygorystycznych parametrów falowych. Samodzielne próby naprawy najczęściej kończą się pogłębieniem usterki z powodu następujących działań:
- Lutowanie przewodu koncentrycznego zwykłą lutownicą — wysoka temperatura topi wewnętrzny dielektryk teflonowy, powodując trwałe zwarcie żyły gorącej z oplotem masowym wewnątrz kabla.
- Skręcanie urwanych przewodów „na krótko” i zabezpieczanie ich taśmą izolacyjną — brak ciągłości oplotu ekranującego oraz zaburzenie geometrii przewodu powoduje załamanie impedancji falowej (50 omów), przez co przewód zamiast przewodzić sygnał do karty, działa jak tłumik i odbija falę elektromagnetyczną.
- Wciskanie uszkodzonej wtyczki siłą lub podklejanie klejami błyskawicznymi — wlanie kleju cyjanoakrylowego do gniazda antenowego pokrywa styki warstwą izolatora chemicznego, co trwale niszczy gniazdo na karcie sieciowej.
- Stosowanie przypadkowych przewodów miedzianych — zastąpienie przewodu koncentrycznego zwykłym kablem jednożyłowym bez ekranowania powoduje indukowanie ogromnych zakłóceń z pracującej płyty głównej i procesora, uniemożliwiając stabilną transmisję danych.
Czas realizacji naprawy toru antenowego
Czas potrzebny na przywrócenie sprawności modułu antenowego zależy od dostępności fabrycznych elementów oraz skali uszkodzeń złączy. Typowa naprawa sprzętu w naszym serwisie z reguły nie przekracza 3 dni. W przypadku konieczności wykonania prac mikrolutowniczych na karcie sieciowej lub wymiany kompletnej wiązki antenowej, dokładny termin jest potwierdzany bezpośrednio po przeprowadzeniu bezpłatnej weryfikacji technicznej.
W ramach realizowanego przez nas modelu obsługi kierowca serwisu realizuje dojazd do klienta w czasie do 1 godziny od momentu przyjęcia zgłoszenia, co pozwala na sprawne przekazanie sprzętu do rąk serwisantów bez zbędnych opóźnień.
Co można bezpiecznie sprawdzić przed oddaniem laptopa do serwisu
Zanim sprzęt zostanie przekazany do weryfikacji serwisowej, warto wykonać kilka bezpiecznych czynności diagnostycznych, które nie niosą ryzyka powiększenia uszkodzeń:
- Sprawdzenie działania innych urządzeń bezprzewodowych — upewnienie się, czy smartfon lub inny komputer w tym samym pomieszczeniu osiągają prawidłową prędkość i stabilność połączenia z routerem.
- Restart routera oraz modułu sieciowego w systemie — wyłączenie i ponowne włączenie karty sieciowej w menedżerze urządzeń w celu wykluczenia błędu zawieszenia oprogramowania układowego.
- Test w bliskiej odległości od punktu dostępowego — przysunięcie laptopa na odległość kilkunastu centymetrów od routera; jeśli w tym położeniu sieć działa poprawnie, a po oddaleniu się na 2 metry sygnał całkowicie zanika, stanowi to jednoznaczne potwierdzenie uszkodzenia toru antenowego.
Należy bezwzględnie unikać powtórnego rozkręcania obudowy, ciągnięcia za luźne końcówki przewodów wystające z korpusu oraz podłączania zasilacza sieciowego, jeżeli istnieje podejrzenie, że odcięty przewód antenowy może dotykać odsłoniętych elementów elektronicznych płyty głównej, co mogłoby spowodować zwarcie w układzie zasilania.
Kiedy spadek zasięgu sieci to inna usterka
Podobne objawy słabego zasięgu lub zrywania transmisji danych mogą być wywołane przez inne czynniki techniczne, które nie są związane z mechanicznym uszkodzeniem przewodu antenowego:
Pierwszym przypadkiem jest uszkodzenie samego układu scalonego karty sieciowej WLAN (odbiornika radiowego). Przepięcie elektrostatyczne (wyładowanie ładunku ESD podczas dotykania wnętrza laptopa bez opaski uziemiającej) może doprowadzić do uszkodzenia wzmacniacza wejściowego w chipsecie karty sieciowej, mimo że kable antenowe pozostają nienaruszone.
Drugim przypadkiem jest awaria gniazda M.2 Key E na płycie głównej (złącza krawędziowego dedykowanego dla kart bezprzewodowych). Uszkodzenie linii zasilających lub magistrali danych PCIe/CNVi uniemożliwia prawidłową pracę modułu radiowego.
Trzecią możliwością są błędy oprogramowania sterującego (driverów) oraz uszkodzenia konfiguracji systemu operacyjnego powstałe po aktualizacjach. W takim przypadku karta sieciowa może zgłaszać kod błędu w menedżerze urządzeń, a przeinstalowanie oficjalnego sterownika producenta przywraca pełną funkcjonalność modułu.
Czwartym źródłem problemów bywają skrajne zakłócenia radiowe w otoczeniu, wywołane pracą uszkodzonych zasilaczy impulsowych lub innych urządzeń generujących silny szum elektromagnetyczny w pasmach 2.4 GHz i 5 GHz.
Najczęstsze pytania dotyczące naprawy anteny Wi-Fi i Bluetooth
Czy po uszkodzeniu kabla antenowego trzeba wymieniać całą klapę matrycy?
Nie ma konieczności wymiany całej klapy matrycy. W laptopach Gigabyte wymieniana jest wyłącznie uszkodzona wiązka przewodów mikrokoncentrycznych lub taśma antenowa FPC, co pozwala na pełne odtworzenie fabrycznych parametrów sieci bez ponoszenia kosztów wymiany elementów obudowy.
Dlaczego po uszkodzeniu anteny Bluetooth również działa gorzej?
Współczesne moduły łączności bezprzewodowej wykorzystują zintegrowaną architekturę antenową, w której te same fizyczne przewody i radiatory obsługują transmisję pakietów Wi-Fi oraz Bluetooth. Uszkodzenie oplotu lub żyły sygnałowej wpływa bezpośrednio na oba standardy komunikacji.
Czy do naprawy anteny serwis potrzebuje hasła do konta użytkownika?
Domyślnie pracujemy bez hasła do systemu operacyjnego. Pomiary parametrów radiowych oraz testy zysku antenowego wykonujemy z poziomu niezależnego, zewnętrznego środowiska diagnostycznego. Dostęp do systemu użytkownika jest potrzebny jedynie w wyjątkowych przypadkach, o czym zawsze informujemy przed przystąpieniem do testów oprogramowania.
Czy naprawiona antena zapewnia taką samą prędkość transferu jak przed usterką?
Zastosowanie fabrycznie nowych wiązek antenowych o impedancji 50 omów gwarantuje zachowanie pełnej przepustowości łącza, stabilności połączeń wieloantenowych MIMO (technologii wielokrotnego nadawania i odbioru sygnału) oraz niskiego poziomu opóźnień.
