Objawy zalania laptopa Gigabyte i kontaktu cieczy z płytą główną

Kontakt cieczy z wnętrzem obudowy laptopa to jedno z najpoważniejszych zagrożeń dla układów elektronicznych. W laptopach Gigabyte z serii AORUS, AERO, G-Series (takich jak G5 czy G7) oraz w starszych modelach Sabre czy P-Series, objawy przedostania się płynu na płytę główną — główny obwód drukowany integrujący procesor, układ graficzny i sekcje zasilania — mogą ujawnić się natychmiast lub rozwijać stopniowo przez wiele dni.

W opisach zgłaszanych usterek najczęściej powtarzają się następujące zachowania sprzętu:

Laptop wyłączył się gwałtownie w trakcie pracy lub grania i nie reaguje na wciskanie przycisku zasilania.
Dioda zasilania na obudowie mruga nieregularnie, gaśnie natychmiast po naciśnięciu włącznika lub świeci ciągle, lecz komputer nie podejmuje procedury startowej (brak procedury POST — początkowego testu sprawności podzespołów przed załadowaniem systemu operacyjnego).
Wentylatory układu chłodzenia wchodzą na maksymalne obroty bezpośrednio po podłączeniu zasilacza, ale ekran pozostaje całkowicie czarny (brak obrazu na matrycy LCD — ciekłokrystalicznym wyświetlaczu laptopa).
Podświetlenie klawiatury miga, świeci częściowo lub wybrane klawisze wprowadzają losowe ciągi znaków.
Bateria nie ładuje się pomimo sprawnego zasilacza i poprawnego podłączenia wtyku do gniazda DC (gniazda zasilania prądem stałym).
Z wnętrza obudowy lub z otworów wentylacyjnych wydobywa się zapach spalenizny, przegrzanego laminatu bądź słodkawy zapach odparowanego napoju.
Porty USB, złącze HDMI (cyfrowy interfejs przesyłania obrazu i dźwięku) lub gniazdo audio przestały wykrywać podłączane urządzenia.

Możliwe przyczyny uszkodzeń i mechanizm niszczenia elektroniki

Zniszczenia wywołane kontaktem z cieczą wynikają z procesów fizykochemicznych, które zachodzą w ułamkach sekund lub postępują w czasie pod wpływem wilgoci. Do głównych przyczyn awarii należą:

Bezpośrednie zwarcie linii zasilania (zwarcie elektryczne — niekontrolowane połączenie obwodów o różnych potencjałach prowadzące do gwałtownego wzrostu natężenia prądu). Woda i napoje zawierają rozpuszczone minerały, które przewodzą prąd, co przy obecności napięcia powoduje natychmiastowe uszkodzenie tranzystorów MOSFET (półprzewodnikowych elementów kluczujących w przetwornicach napięcia).
Korozja elektrochemiczna (proces utleniania i degradacji metali pod wpływem obecności elektrolitu oraz napięcia elektrycznego). Zjawisko to w ciągu kilku godzin niszczy miedziane ścieżki sygnałowe oraz połączenia lutowane, prowadząc do powstawania przerw w obwodach.
Przenikanie zanieczyszczeń pod układy BGA (Ball Grid Array — układy scalone montowane powierzchniowo na siatce mikroskopijnych kulek cynowych ukrytych pod obudową procesora CPU, karty graficznej GPU lub mostka PCH). Ciecz uwięziona pod układem BGA powoduje mikro-zwarcia między kulkami, które nie są widoczne z zewnątrz.
Uszkodzenie elementów pasywnych SMD (Surface Mount Device — miniaturowych rezystorów, kondensatorów ceramicznych i cewek montowanych bezpośrednio na powierzchni płyty). Skorodowany kondensator SMD traci swoje właściwości dielektryczne i przechodzi w stan zwarcia do masy.
Delaminacja i zwarcie wewnętrznych warstw laminatu PCB (Printed Circuit Board — wielowarstwowej płytki z włókna szklanego i żywicy, wewnątrz której przebiegają ścieżki przewodzące). Wniknięcie cieczy w mikroszczeliny laminatu pod wpływem wysokiego napięcia może doprowadzić do wewnętrznego wypalenia warstw płyty głównej.

Przebieg diagnozy i proces mycia ultradźwiękowego w serwisie

Procedura ratowania zalanego laptopa Gigabyte wymaga zachowania rygorystycznego reżimu technologicznego. Zwykłe przetarcie płyty pędzelkiem lub osuszenie powietrzem nie usuwa związków chemicznych zalegających pod komponentami. Prawidłowy proces składa się z następujących etapów:

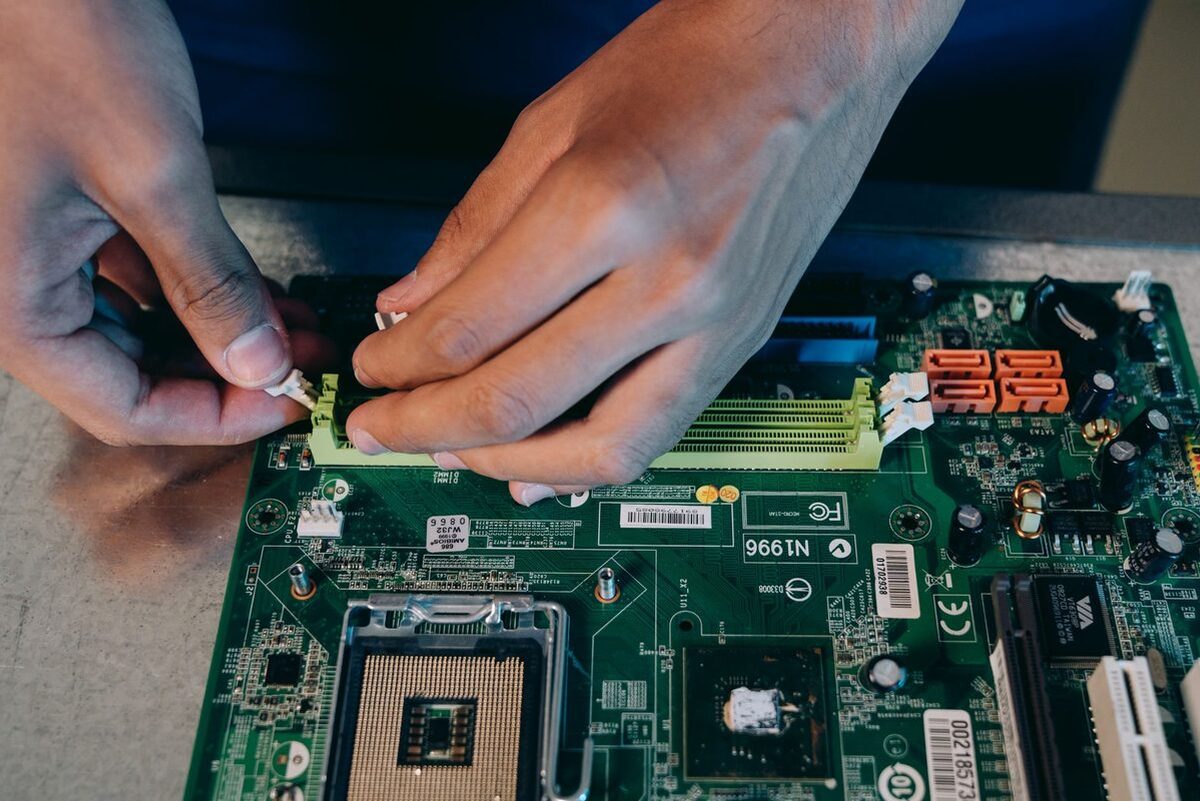

Całkowity demontaż urządzenia — odłączenie baterii głównej, wyjęcie płyty głównej z obudowy, demontaż modułów pamięci RAM, nośników SSD oraz demontaż układu chłodzenia (radiatorów i wentylatorów).
Zdjęcie i wylutowanie ekranów elektromagnetycznych (metalowych pokryw chroniących sekcje radiowe i zasilania przed zakłóceniami), demontaż baterii podtrzymującej pamięć CMOS (pamięć przechowującą podstawowe ustawienia konfiguracyjne BIOS/UEFI) oraz usunięcie wszelkich naklejek i taśm izolacyjnych z powierzchni laminatu.
Wstępna inspekcja mikroskopowa — badanie laminatu pod mikroskopem stereoskopowym (optycznym urządzeniem o dużym powiększeniu i głębi ostrości) w celu zlokalizowania miejsc wypalenia, korozji oraz stopnia degradacji spoiwa lutowniczego.
Kąpiel w przemysłowej myjce ultradźwiękowej (urządzeniu wykorzystującym zjawisko kawitacji — gwałtownego powstawania i implozji mikroskopijnych pęcherzyków gazu w cieczy pod wpływem fal ciśnieniowych o wysokiej częstotliwości). Fale ultradźwiękowe docierają w szczeliny o szerokości ułamków milimetra, bezpiecznie odrywając osady mineralne, cukry i tlenki spod układów BGA bez uszkadzania struktury krzemowej.
Zastosowanie specjalistycznej chemii serwisowej — płukanie w biodegradowalnych koncentratach o neutralnym pH (wskaźniku kwasowości), które rozpuszczają sole i kwasy, a następnie wieloetapowe płukanie w wodzie demineralizowanej w celu usunięcia resztek detergentu.
Kąpiel wypierająca wilgoć w alkoholu izopropylowym (IPA — bezwodnym alkoholu o wysokiej czystości, wiążącym cząsteczki wody i ułatwiającym odparowanie).
Wygrzewanie w laboratoryjnej komorze grzewczej — suszenie płyty głównej według precyzyjnie określonego profilu temperaturowego przez wiele godzin, co gwarantuje całkowite usunięcie wilgoci z porów laminatu i wnętrza obudów układów scalonych.
Wtórna weryfikacja pod mikroskopem i naprawa obwodów — odbudowa zerwanych ścieżek drukowanych przy użyciu mikroskopijnych drucików miedzianych, regeneracja padów (pól lutowniczych na laminacie) oraz wymiana zniszczonych elementów SMD na fabrycznie nowe części.
Wymiana skorodowanych kulek lutowniczych w procedurze reballingu BGA (wylutowania układu scalonego, oczyszczenia powierzchni i nałożenia nowego spoiwa lutowniczego), jeśli pod procesorem lub układem graficznym doszło do utlenienia połączeń.
Pomiary elektryczne — weryfikacja rezystancji głównych linii zasilających za pomocą multimetru cyfrowego (przyrządu mierzącego opór elektryczny, napięcie i prąd) oraz oscyloskopu (urządzenia badającego przebiegi sygnałów elektrycznych w czasie), aby wykluczyć obecność ukrytych zwarć przed podaniem napięcia.
Montaż końcowy z aplikacją nowych standardowych past termoprzewodzących (substancji wypełniających mikroszczeliny między rdzeniem procesora a radiatorem) oraz standardowych termopadów (elastycznych podkładek przewodzących ciepło z sekcji zasilania), a następnie wielogodzinne testy stabilności pod obciążeniem.

Warianty zalania i specyfika uszkodzeń w modelach Gigabyte

Stopień skomplikowania naprawy i charakter uszkodzeń zależą od rodzaju rozlanego płynu oraz konstrukcji konkretnego modelu Gigabyte:

Zalanie czystą wodą — woda ma stosunkowo niski poziom agresywności chemicznej, lecz przy obecności zasilania natychmiast wywołuje elektrolizę. Po szybkim odłączeniu zasilania mycie ultradźwiękowe pozwala na pełne przywrócenie sprawności bez konieczności masowej wymiany podzespołów.
Zalanie kawą, herbatą lub napojami słodzonymi — cukry i garbniki po odparowaniu wody tworzą lepką, skarmelizowaną warstwę, która pod wpływem temperatury pracy procesora twardnieje i przewodzi prąd. Mycie ultradźwiękowe z odpowiednio dobranym środkiem chemicznym jest jedynym sposobem na rozpuszczenie takich osadów spod układów BGA.
Zalanie alkoholem, sokami owocowymi lub napojami gazowanymi — płyny o odczynie kwasowym wykazują ogromną agresywność wobec spoiwa bezołowiowego (stopu cyny, srebra i miedzi stosowanego do montażu elementów). Korozja nóżek układów scalonych i punktów przelotowych (metalizowanych otworów łączących warstwy płyty) zachodzi w takim przypadku w ciągu zaledwie kilkunastu godzin.
Zalanie przy podłączonym zasilaczu sieciowym — obecność stałego napięcia 19V na głównej linii zasilania skutkuje natychmiastowym wypaleniem tranzystorów przetwornicy głównej, uszkodzeniem sterownika PWM (układu modulacji szerokości impulsów kontrolującego napięcie zasilania) oraz potencjalnym przebiciem wysokiego napięcia bezpośrednio do rdzenia procesora.
Zalanie przez klawiaturę w modelach AORUS i G5 — ciecz spływa przez otwory montażowe klawiatury wprost na sekcję zasilania procesora VCORE (linii dostarczającej prąd o niskim napięciu, lecz bardzo wysokim natężeniu), co wymaga natychmiastowego czyszczenia sekcji filtracji zasilania.
Zalanie od spodu przez dolne wloty powietrza — częsty przypadek przy postawieniu laptopa na mokrym blacie. Ciecz wnika bezpośrednio w okolice układu ładowania baterii (chargera) oraz sekcji zasilania pamięci VRAM (pamięci operacyjnej karty graficznej).

Błędy przy próbie samodzielnego ratowania zalanego laptopa

Niewłaściwe działania podejmowane bezpośrednio po zalaniu sprzętu bardzo często zamieniają drobną usterkę w nieodwracalne uszkodzenie płyty głównej. Do najczęstszych błędów należą:

Wkładanie laptopa do ryżu — ziarna ryżu nie posiadają zdolności absorbowania wilgoci uwięzionej pod układami scalonymi, natomiast drobny pył ryżowy wnika do łożysk wentylatorów, miesza się z rozlaną cieczą i tworzy trudną do usunięcia pastę blokującą odprowadzanie ciepła.
Suszenie suszarką do włosów lub na kaloryferze — strumień gorącego powietrza powoduje odkształcenie klawiszy i plastikowych elementów obudowy. Podgrzanie cieczy przyspiesza reakcje chemiczne i proces korozji, a parująca woda przemieszcza się w głąb wielowarstwowej płyty głównej na skutek zjawiska kapilarnego (przepływu cieczy w mikroskopijnych przestrzeniach wbrew grawitacji).
Próba włączenia laptopa po wyschnięciu — pozorne wyschnięcie obudowy nie oznacza usunięcia wilgoci spomiędzy kulek BGA. Podanie napięcia po kilku dniach od zalania powoduje natychmiastowe zwarcie i przepalenie układów scalonych, które do tej pory nie uległy uszkodzeniu.
Czyszczenie domowym alkoholem, zmywaczem do paznokci lub spirytusem salicylowym — kosmetyki i alkohole niespożywcze zawierają wodę, olejki zapachowe oraz dodatki kwasowe. Zmywacz na bazie acetonu trwale rozpuszcza tworzywa sztuczne obudowy oraz solder-maskę (ochronną powłokę lakierniczą pokrywającą miedziane ścieżki płyty głównej).
Pozostawienie włączonej baterii wewnątrz obudowy — we współczesnych konstrukcjach Gigabyte AERO czy AORUS bateria jest zintegrowana pod dolną pokrywą. Brak jej natychmiastowego odpięcia powoduje, że płyta główna pozostaje pod stałym napięciem, a proces elektrolizy niszczy elementy nawet przy wyłączonym komputerze.

Czas trwania procedury mycia i naprawy płyty głównej

Procedura usuwania skutków zalania wymaga precyzji i nie może być przyspieszana kosztem technologii. Typowa naprawa płyty głównej po zalaniu wraz z myciem ultradźwiękowym z reguły nie przekracza 3 dni roboczych.

W tym czasie wykonywany jest pełny demontaż podzespołów, chemiczne mycie kawitacyjne, wielogodzinny proces suszenia w kontrolowanej temperaturze w komorze grzewczej, wymiana skorodowanych komponentów SMD, diagnostyka pomiarowa oraz testy obciążeniowe. Sprzęt odbierany jest bezpośrednio od klienta, a dojazd realizowany jest w czasie do 1 godziny od momentu przyjęcia zgłoszenia.

Co można zrobić samodzielnie po zalaniu, a czego należy unikać

Właściwa reakcja w pierwszych sekundach po rozlaniu płynu ma kluczowe znaczenie dla szans uratowania elektroniki.

Zalecane czynności:

Natychmiast odłączyć wtyczkę zasilacza sieciowego od gniazda ładowania laptopa.
Wymusić natychmiastowe wyłączenie systemu poprzez przytrzymanie przycisku zasilania przez co najmniej 5–10 sekund, bez czekania na standardowe zamykanie systemu Windows.
Odpiąć wszystkie urządzenia peryferyjne — pendrive'y, myszy, kable sieciowe i przewody wideo.
Otworzyć laptopa do maksymalnego kąta i ułożyć go klawiaturą do dołu na chłonnym materiale (ręczniku papierowym lub bawełnianym) w kształcie odwróconej litery V (tak zwany namiot), co ogranicza spływanie cieczy w głąb obudowy na płytę główną.

Czynności kategorycznie zabronione:

Nie podłączać zasilacza w celu sprawdzenia, czy laptop działa.
Nie potrząsać urządzeniem — ruch powoduje rozprzestrzenianie się cieczy na niezalane dotąd sekcje płyty głównej.
Nie rozkręcać obudowy bez odpowiednich wkrętaków precyzyjnych i zabezpieczenia przed ładunkami elektrostatycznymi (opaski ESD chroniącej delikatne obwody przed przeskokiem iskry elektrostatycznej z dłoni).
Nie używać odkurzacza ani sprężonego powietrza, które wpycha krople cieczy bezpośrednio pod układy BGA.

Kiedy problem nie wynika z zalania płyty głównej

Niektóre objawy mogą przypominać skutki zalania, chociaż źródło problemu leży w innym komponencie lub zjawisku fizycznym:

Awaria samej klawiatury wyspowej — lepkie lub niedziałające klawisze w laptopach Gigabyte Sabre czy AORUS mogą być wynikiem zanieczyszczenia mechanizmu nożycowego pod klawiszem bez przedostania się płynu przez barierę ochronną na płytę główną. W takiej sytuacji płyta nie wymaga mycia, a jedynie wymiany modułu klawiatury.
Kondensacja wilgoci w wyniku szoku termicznego — uruchomienie wychłodzonego laptopa wniesionego z mrozu do ciepłego, wilgotnego pomieszczenia prowadzi do wykroplenia pary wodnej na powierzchni elementów. Zjawisko to wymaga odczekania do osiągnięcia temperatury pokojowej i zazwyczaj nie powoduje uszkodzeń korozyjnych typowych dla rozlania płynów.
Przepięcie w sieci energetycznej lub awaria zasilacza — nagły brak reakcji na włącznik połączony z zapachem spalenizny może być wynikiem uszkodzenia pierwszego stopnia przetwornicy wejściowej na skutek skoku napięcia w gniazdku ściennym, bez obecności jakiejkolwiek wilgoci.
Spadek wydajności i przegrzewanie (thermal throttling — automatyczne obniżanie taktowania zegara procesora i karty graficznej w celu redukcji temperatury) spowodowane zablokowaniem żeberek radiatora przez kurz i wyschnięciem fabrycznych past termoprzewodzących, co bywa mylone z niestabilnością po kontakcie z płynem.

Najczęstsze pytania o mycie ultradźwiękowe płyty głównej

Czy mycie ultradźwiękowe usuwa dane zapisane na dysku laptopa?
Nie. Przed przystąpieniem do procedury mycia płyty głównej nośnik pamięci SSD lub dysk twardy jest całkowicie demontowany. Wszystkie pliki, dokumenty i dane systemowe pozostają nienaruszone na nośniku.
Dlaczego nie wystarczy wyczyścić płyty pędzelkiem nasączonym alkoholem?
Odległość między spodem układu BGA a laminatem wynosi ułamki milimetra. Żaden pędzel ani ściereczka nie jest w stanie wniknąć w tę przestrzeń. Jedynie zjawisko kawitacji w myjce ultradźwiękowej generuje siły zdolne do wypłukania soli i zanieczyszczeń spomiędzy kulek lutowniczych.
Czy zalanie laptopa zawsze oznacza konieczność wymiany całej płyty głównej?
Nie. W większości przypadków wczesna reakcja, profesjonalna kąpiel ultradźwiękowa oraz precyzyjna wymiana pojedynczych skorodowanych elementów SMD na poziomie mikroskopowym pozwalają na pełne przywrócenie sprawności fabrycznej płyty głównej bez konieczności ponoszenia kosztu zakupu nowej płyty.
Czy po profesjonalnym myciu korozja może powrócić w przyszłości?
Prawidłowo przeprowadzony proces mycia ultradźwiękowego z użyciem chemii neutralizującej całkowicie usuwa sole, kwasy i związki organiczne odpowiedzialne za proces utleniania metali. Po dokładnym wysuszeniu i zabezpieczeniu laminatu proces korozji zostaje całkowicie zatrzymany.

Warunki realizacji usługi i bezpieczeństwo sprzętu

Obsługa serwisowa laptopów Gigabyte realizowana jest w bezpiecznym i wygodnym modelu door-to-door, w którym sprzęt odbierany i zwracany jest bezpośrednio pod wskazanym adresem bez opłat transportowych. Dojazd do klienta realizowany jest w czasie do 1 godziny od momentu zgłoszenia zapotrzebowania na naprawę.

Każde urządzenie przechodzi szczegółową procedurę weryfikacyjną — wstępna diagnoza laptopa jest bezpłatna. Wycena kosztów naprawy po zalaniu ustalana jest zawsze w sposób w pełni indywidualny po przeprowadzeniu weryfikacji mikroskopowej i pomiarów elektronicznych, jeszcze przed rozpoczęciem jakichkolwiek prac na płycie głównej. Do każdej wykonanej usługi wystawiana jest faktura.

Na czas trwania procedury serwisowej dostępny jest bezpłatny laptop zastępczy, co pozwala na zachowanie ciągłości pracy lub nauki. Wszystkie czynności naprawcze wykonują nasi serwisanci z wieloletnim doświadczeniem w obsłudze urządzeń Gigabyte (ponad 20 lat doświadczenia oraz ponad 10 000 urządzeń naprawionych w całej sieci), bez udziału podwykonawców. W przypadku konieczności wymiany komponentów elektronicznych stosowane są wyłącznie nowe części zamienne, nigdy elementy używane lub pochodzące z demontażu.

Standardowo serwis realizuje procedury diagnostyczne i naprawcze bez konieczności podawania hasła użytkownika do systemu operacyjnego. Dostęp do profilu systemowego może być wymagany jedynie w wyjątkowych przypadkach, wyłącznie po wcześniejszym wyjaśnieniu celu weryfikacji konkretnych funkcji sprzętowych. Na wykonaną naprawę i wymienione podzespoły udzielana jest gwarancja do 12 miesięcy.

Zamów bezpłatny odbiór sprzętu i zgłoś naprawę zalanego laptopa Gigabyte, aby zatrzymać proces korozji i przywrócić pełną sprawność płyty głównej.
