Objawy wyłamanych złączy i uszkodzonych mocowań w laptopie Gigabyte

Uszkodzenia mechaniczne obudowy oraz gniazd połączeniowych w laptopach marki Gigabyte, w tym w konstrukcjach gamingowych AORUS, urządzeniach dla twórców z serii AERO, modelach Gigabyte G-Series (np. G5, G7) oraz w starszych konstrukcjach serii Sabre czy P-Series, dają bardzo charakterystyczne symptomy. W codziennym użytkowaniu usterki te manifestują się w sposób utrudniający lub całkowicie uniemożliwiający stabilną pracę sprzętu.

Najczęściej występujące objawy uszkodzeń złączy i mocowań to:

Brak stabilnego zasilania lub przerywanie ładowania baterii — wtyczka zasilacza chwieje się w gnieździe, a proces ładowania rozpoczyna się wyłącznie po dociśnięciu przewodu pod specyficznym kątem lub zanika przy jakimkolwiek poruszeniu komputerem.
Rozłączanie urządzeń zewnętrznych podłączonych do portów USB, USB-C lub HDMI — nośniki pamięci, myszy, klawiatury lub zewnętrzne monitory tracą łączność przy delikatnym dotknięciu wtyku, a samo gniazdo rusza się wewnątrz obudowy lub cofa się w głąb kadłubka (dolnej części obudowy laptopa).
Rozchodzenie się elementów obudowy w okolicy zawiasów — podczas podnoszenia lub zamykania ekranu dochodzi do rozszerzania się szczeliny pomiędzy dolną pokrywą a palmrestem (pulpitem roboczym otaczającym klawiaturę), czemu często towarzyszy widoczne wyginanie się plastiku i unoszenie ramki matrycy.
Dźwięki trzaskania, chrupania lub strzelania plastiku — słyszalne w trakcie zmiany kąta nachylenia pokrywy ekranu, świadczące o pękaniu wewnętrznych punktów nośnych.
Wypadające śruby z dolnej pokrywy laptopa — śruby montażowe luzują się lub wypadają wraz z mosiężnymi wkładkami gwintowanymi, w których były osadzone.
Wybrzuszenie powierzchni pulpitu roboczego lub zapadnięcie się klawiatury — powstające w sytuacji, gdy wyłamany element konstrukcyjny lub zawias przemieszcza się we wnętrzu obudowy i naciska od spodu na klawiaturę bądź płytę główną.

Możliwe przyczyny powstawania uszkodzeń mechanicznych

Powstanie uszkodzeń mechanicznych złączy oraz punktów kotwiczenia w laptopach Gigabyte wynika z działania sił fizycznych oraz naturalnego starzenia się materiałów konstrukcyjnych. Przyczyny tych awarii można uszeregować od najczęściej spotykanych do rzadszych:

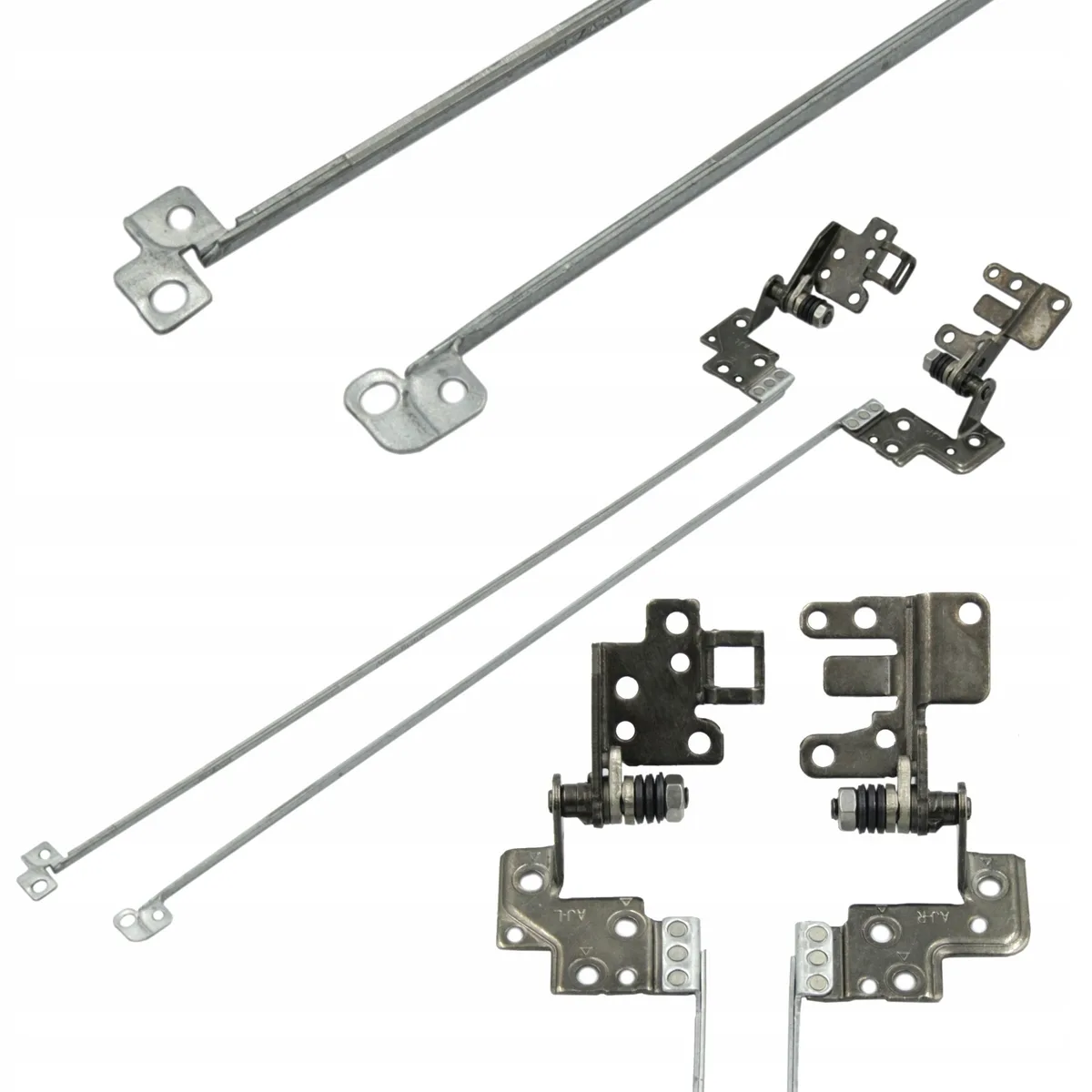

Zwiększony opór lub zatarcia w mechanizmie zawiasów matrycy — fabryczny smar w zawiasach z upływem czasu traci właściwości poślizgowe, ulega zanieczyszczeniu kurzem i gęstnieje. Wzrastający opór obrotu zawiasu przenosi potężne siły dźwigni bezpośrednio na tuleje gwintowane (mosiężne elementy z gwintem wewnętrznym zatopione w plastikowym łożu obudowy), co prowadzi do wyrwania plastiku wokół nich.
Przypadkowe szarpnięcie lub pociągnięcie za podłączony przewód — gwałtowne pociągnięcie za kabel zasilający, przewód sygnałowy wideo lub wpiętą pamięć flash powoduje wyłamanie gniazda z punktów lutowniczych na laminacie PCB (wielowarstwowej płytce obwodu drukowanego, na której montowane są elementy elektroniczne) oraz zniszczenie plastikowych kołków ustalających w korpusie.
Degradacja termiczna tworzywa sztucznego kadłubka — wydajne komponenty w laptopach AORUS i G-Series generują znaczne ilości ciepła. Długotrwałe oddziaływanie wysokiej temperatury w pobliżu radiatorów i otworów wylotowych układu chłodzenia powoduje wysuszenie, utlenienie i skrajne skruszenie struktury plastiku, który traci elastyczność i pęka nawet przy standardowym nacisku.
Niewłaściwy montaż podczas wcześniejszych niefachowych ingerencji — wkręcenie śrub o nieprawidłowej długości może przewiercić plastik obudowy na wylot lub zerwać gwint w tulei, a brak dokręcenia wszystkich punktów nośnych powoduje nierównomierny rozkład naprężeń.
Upadek urządzenia lub uderzenie w krawędź obudowy — punktowe uderzenie mechaniczne powoduje natychmiastowe pęknięcie korpusu, wyłamanie gniazd bocznych oraz zerwanie wewnętrznych zaczepów zatrzaskowych.

Przebieg diagnozy i proces odbudowy mocowań oraz złączy

Naprawa wyłamanych elementów mechanicznych oraz gniazd w laptopach Gigabyte wymaga połączenia prac mikroelektronicznych z technikami rekonstrukcji polimerowej. Cały proces przebiega według rygorystycznej procedury technicznej:

W pierwszej kolejności wykonywany jest całkowity demontaż podzespołów z uszkodzonej części obudowy. Płyta główna, akumulator, układ chłodzenia oraz matryca zostają odseparowane, aby zabezpieczyć elektronikę przed opiłkami tworzyw sztucznych i naprężeniami.

Następnie serwisanci przeprowadzają inspekcję obszaru uszkodzenia pod mikroskopem stereoskopowym (narzędziem optycznym zapewniającym powiększenie z dużą głębią ostrości). W przypadku wyłamanych portów oceniany jest stan laminatu PCB — weryfikuje się, czy nie doszło do wyrwania padów lutowniczych (miedzianych pól kontaktowych na powierzchni płyty, do których przylutowywane są nóżki złącza) oraz czy nie uległy przerwaniu przelotki (mikroskopijne tulejki miedziane łączące poszczególne warstwy ścieżek sygnałowych wewnątrz płyty).

Jeżeli pady uległy zerwaniu, przeprowadzana jest mikrolutownicza odbudowa ścieżek. Przy użyciu cienkiego drutu emaliowanego (drutu miedzianego w powłoce z lakieru izolacyjnego) odtwarzane są połączenia elektryczne, po czym miejsce naprawy pokrywa się światłoutwardzalną maską lutowniczą UV (żywicą polimeryzującą pod wpływem światła ultrafioletowego, tworzącą trwałą warstwę chroniącą miedź przed zwarciami i utlenianiem). W tak przygotowane miejsce wlutowuje się fabrycznie nowe gniazdo za pomocą lutownicy precyzyjnej lub stacji lutowniczej na gorące powietrze (urządzenia emitującego strumień podgrzanego gazu do bezdotykowego topienia spoiwa).

Odbudowa wyłamanych punktów mocowania zawiasów i korpusu polega na usunięciu sproszkowanych resztek fabrycznego plastiku i odtworzeniu łoży przy użyciu kompozytów strukturalnych (dwuskładnikowych żywic polimerowych o wysokiej wytrzymałości na ścinanie i zginanie). W uformowanym kompozycie osadzane są nowe tuleje mosiężne z zachowaniem precyzyjnej geometrii fabrycznej, co gwarantuje prostopadłe prowadzenie śrub montażowych.

Kluczowym, końcowym etapem jest regulacja momentu obrotowego zawiasów. Serwisanci korygują siłę docisku na nakrętkach samohamownych zawiasów matrycy, zmniejszając opór otwierania klapy do poziomu, który eliminuje nadmierne naprężenia na nowo odbudowanych łożach.

Warianty uszkodzeń złączy i elementów nośnych obudowy

Uszkodzenia mechaniczne w laptopach Gigabyte różnią się specyfiką w zależności od umiejscowienia i typu komponentu:

Wyłamanie gniazda zasilania DC Jack — występuje w dwóch wariantach konstrukcyjnych: jako gniazdo montowane na przewodzie (tzw. wiązce kablowej), gdzie uszkodzeniu ulega jedynie plastikowe łoże trzymające konektor w korpusie, oraz jako gniazdo wlutowane bezpośrednio w laminat płyty głównej, gdzie wyrwanie wtyku powoduje fizyczne pęknięcie pól lutowniczych i ścieżek wysokoprądowych.
Uszkodzenie złączy szybkiej transmisji danych (USB 3.2, USB-C, Thunderbolt, HDMI) — porty te charakteryzują się bardzo gęstym rastrem wyprowadzeń (minimalnymi odstępami między sąsiednimi pinami sygnałowymi). Wyłamanie takiego portu wiąże się z ryzykiem zwarcia linii zasilających 5V lub 20V bezpośrednio do delikatnych linii danych komunikujących się z procesorem.
Zerwanie złączy FPC/FFC (gniazd elastycznych taśm sygnałowych) — miniaturowych gniazd zaciskowych łączących klawiaturę, płytkę touchpada czy podświetlenie RGB z płytą główną. Najczęstszą usterką jest wyłamanie ruchomego zamka dociskowego (plastikowej zapadki blokującej taśmę), co uniemożliwia poprawny styk elektryczny.
Wyrwanie gniazd antenowych U.FL/MHF4 — mikroskopijnych, współosiowych złączy koncentrycznych na karcie sieci bezprzewodowej Wi-Fi, które ulegają zerwaniu przy nieumiejętnym demontażu przewodów antenowych biegnących wzdłuż zawiasów.
Wyłamanie mocowań w klapie matrycy w stosunku do wyłamań w palmreście — pęknięcie mocowań w górnej klapie ekranu wiąże się z ryzykiem punktowego nacisku zawiasu na delikatny panel matrycy LCD, podczas gdy wyłamanie w dolnym palmreście grozi uszkodzeniem płyty głównej i elementów układu chłodzenia.

Błędy popełniane podczas prób samodzielnej naprawy

Samodzielne próby naprawy wyłamanych złączy i mocowań najczęściej prowadzą do pogłębienia zniszczeń, a w skrajnych przypadkach do nieodwracalnego uszkodzenia komputera. Do najpoważniejszych błędów należą:

Stosowanie klejów cyjanoakrylowych (preparatów typu kropelka lub klej błyskawiczny) — substancje te po utwardzeniu stają się niezwykle kruche i pękają przy pierwszym ruchu klapą matrycy. Ponadto parujące związki cyjanoakrylu tworzą biały, agresywny chemicznie nalot, który powoduje korozję miedzianych ścieżek, matowienie styków wewnątrz złączy oraz degradację elementów optycznych.
Używanie klejów na gorąco i silikonów — materiały te są zbyt elastyczne, aby utrzymać obciążenie generowane przez zawiasy, a ich duża objętość uniemożliwia poprawne spasowanie obudowy i zamyka przepływ powietrza wewnątrz kadłubka.
Przewiercanie obudowy i montaż śrub przelotowych — wprowadzanie zewnętrznych śrub z nakrętkami na wylot przez kadłubek niszczy bezpowrotnie estetykę obudowy, a metalowe nakrętki wewnątrz laptopa stwarzają ryzyko zwarcia elementów elektronicznych znajdujących się pod napięciem.
Lutowanie złączy lutownicami transformatorowymi — brak precyzyjnej kontroli temperatury oraz zbyt duży grot prowadzą do przegrzania laminatu PCB, odklejenia się miedzianych ścieżek od podłoża oraz uszkodzenia sąsiadujących elementów półprzewodnikowych.
Próby klejenia mocowań bez poluzowania zablokowanych zawiasów — nawet poprawnie sklejone łoże zostanie natychmiast wyrwane, jeśli mechanizm zawiasu nadal stawia nadmierny opór.

Czas trwania procesu regeneracji i naprawy

Czas realizacji prac związanych z odbudową złączy i mocowań mechanicznych w laptopach Gigabyte z reguły nie przekracza 3 dni. Okres ten wynika z konieczności zachowania pełnego reżimu technologicznego — kompozyty polimerowe używane do odtwarzania słupków montażowych wymagają określonego czasu na pełne utwardzenie chemiczne, aby uzyskać maksymalną odporność na siły ścinające. Po zakończeniu montażu przeprowadzane są testy obciążeniowe połączeń elektrycznych oraz wielokrotne testy mechaniki otwierania obudowy. Dojazd do klienta w celu odbioru urządzenia realizowany jest w czasie do 1 godziny.

Co można zrobić przed oddaniem sprzętu i czego unikać

Odpowiednie zabezpieczenie uszkodzonego laptopa Gigabyte pozwala zapobiec dalszym zniszczeniom struktury obudowy oraz płyty głównej. Przed przekazaniem sprzętu do serwisu należy podjąć następujące kroki:

Pozostawić ekran w aktualnym położeniu — jeśli obudowa pękła przy otwartej matrycy, nie należy na siłę zamykać klapy. Każdy kolejny ruch pogłębia pęknięcia plastiku i może doprowadzić do zmiażdżenia szklanej struktury matrycy LCD. Jeśli zamknięcie jest konieczne do transportu, należy wykonywać je powoli, ściskając obudowę palcami bezpośrednio w miejscu pękniętego zawiasu, aby przejąć siłę nacisku.
Odłączyć zasilacz sieciowy od gniazda ściennego i od laptopa — zapobiega to przypadkowemu zwarciu w uszkodzonym gnieździe zasilania.
Zabezpieczyć odłamki plastiku i wypadające śruby — luźne elementy warto umieścić w woreczku, ponieważ oryginalne fragmenty tworzywa mogą posłużyć do idealnego odtworzenia geometrii korpusu.

Czynności, których bezwzględnie nie wolno wykonywać:

Nie wolno podłączać ładowarki do ruszającego się lub zapadniętego gniazda zasilania — iskrzenie wewnątrz uszkodzonego portu może wygenerować przepięcie, które zniszczy układ zasilania na płycie głównej.
Nie należy wciskać wyłamanych portów USB czy HDMI do środka obudowy — luźny metalowy korpus gniazda poruszający się wewnątrz pracującego laptopa może dotknąć odsłoniętych elementów elektronicznych i spowodować nieodwracalne zwarcie zasilania głównego do masy.
Nie wolno zalewać uszkodzonych miejsc jakimikolwiek klejami przed przekazaniem sprzętu serwisantom.

Kiedy to nie jest uszkodzenie mechaniczne złącza lub mocowania

Niektóre objawy przypominające wyłamanie portu lub pęknięcie konstrukcji mogą mieć inne podłoże techniczne:

Brak reakcji na podłączenie urządzeń USB przy sztywno osadzonym gnieździe — brak wykrywania nośników może wynikać z uszkodzenia mostka PCH (układu scalonego na płycie głównej zarządzającego komunikacją z portami peryferyjnymi) lub zadziałania bezpiecznika SMD (miniaturowego elementu zabezpieczającego obwód przed przeciążeniem prądowym montowanego powierzchniowo na płycie głównej), a nie z fizycznego wyłamania styków.
Brak ładowania akumulatora mimo stabilnego portu zasilania — usterka może leżeć po stronie sekcji chargera (układu przetwornicy napięcia na płycie głównej odpowiedzialnego za kontrolę procesu ładowania baterii) lub uszkodzenia układu KBC (wbudowanego mikrokontrolera zarządzającego procedurami startowymi i zasilaniem płyty głównej).
Opór przy poruszaniu ekranem bez pęknięć plastiku — przyczyną może być zwichrowanie samej metalowej prowadnicy zawiasu wewnątrz klapy matrycy, a nie wyrwanie punktów mocowania w kadłubku.
Trzaski w gnieździe słuchawkowym — zniekształcenia dźwięku mogą być wywołane zabrudzeniem styków wewnętrznych gniazda Jack 3.5 mm kurzem lub zanieczyszczeniami stałymi, co nie wymaga rekonstrukcji połączeń lutowanych, a jedynie chemicznego czyszczenia złącza.

Najczęściej zadawane pytania o naprawę mocowań i złączy

Czy zrekonstruowane mocowanie zawiasów ma taką samą wytrzymałość jak fabryczne?
Zastosowanie profesjonalnych kompozytów strukturalnych w połączeniu z regulacją siły docisku zawiasów sprawia, że odbudowane punkty nośne wykazują często wyższą odporność na obciążenia dynamiczne niż fabryczny, cienkościenny plastik kadłubka.

Czy wyłamanie gniazda zasilania wymaga wymiany całej płyty głównej na nową?
Nie ma konieczności wymiany płyty głównej. Uszkodzone złącze jest wylutowywane, a zerwane ścieżki i punkty kontaktowe podlegają precyzyjnej mikrolutowniczej rekonstrukcji, po czym montowane jest fabrycznie nowe gniazdo.

Czy do wykonania naprawy mechanicznej konieczne jest podanie hasła do systemu?
Domyślnie serwis wykonuje naprawy bez konieczności znajomości hasła użytkownika. Poprawność działania złączy zasilania, portów komunikacyjnych oraz stabilność mechaniczna obudowy są weryfikowane na poziomie środowiska diagnostycznego i oprogramowania układowego BIOS.

Co dzieje się w sytuacji, gdy wyłamana tuleja spowodowała zwarcie na płycie głównej?
Podczas procesu diagnostycznego płyta główna jest szczegółowo badana pod kątem uszkodzeń elektronicznych. W przypadku wystąpienia zwarcia serwisanci lokalizują uszkodzone komponenty elektroniczne, takie jak tranzystory MOSFET (klucze elektroniczne sterujące przepływem prądu) czy diody zabezpieczające, i wymieniają je na nowe.

Warunki realizacji usługi serwisowej

Obsługa serwisowa laptopów marki Gigabyte prowadzona jest w całości w bezpiecznym i wygodnym modelu door-to-door, w którym kierowca odbiera uszkodzony sprzęt bezpośrednio z rąk użytkownika i zwraca go po zakończonej naprawie. Dojazd do klienta realizowany jest w czasie do 1 godziny, a sam odbiór oraz zwrot urządzenia są całkowicie bezpłatne.

Wstępna diagnoza laptopa jest bezpłatna. Wycena kosztów naprawy określana jest indywidualnie dla każdego przypadku po przeprowadzeniu szczegółowych oględzin technicznych, zanim jakiekolwiek prace zostaną rozpoczęte. Koszt zależy wyłącznie od stopnia uszkodzenia struktury nośnej oraz dostępności niezbędnych podzespołów. Na czas trwania procedury serwisowej dostępny jest bezpłatny laptop zastępczy, który pozwala na zachowanie ciągłości pracy lub nauki.

Wszystkie procedury serwisowe wykonują doświadczeni serwisanci bez udziału zewnętrznych podwykonawców. W pracach naprawczych stosowane są wyłącznie nowe części zamienne, bez używania podzespołów z odzysku. Na zrealizowane usługi naprawcze udzielana jest gwarancja na okres do 12 miesięcy. Doświadczenie serwisu wynosi ponad 20 lat, a liczba naprawionych urządzeń w całej sieci przekracza 10 000 urządzeń. Większość usterek usuwamy podczas pierwszej wizyty, w ramach procedury przyjęcia i weryfikacji sprzętu. Do każdej wykonanej usługi wystawiana jest faktura, również dla osób prywatnych.
