Objaw zatrzymania ładowania baterii na poziomie 80 procent

Zatrzymanie procesu ładowania akumulatora dokładnie na poziomie 80 procent (lub w przedziale 79–80 procent) to sytuacja często zgłaszana podczas eksploatacji laptopów Gigabyte z serii AORUS, AERO, G-Series oraz starszych modeli P-Series, Sabre, Q-Series, U-Series, W-Series czy WA-Series. W warunkach codziennego użytkowania problem objawia się tym, że po podłączeniu zasilacza sieciowego wskaźnik naładowania w zasobniku systemowym rośnie do wartości 80 procent, po czym ładowanie zostaje przerwane. Ikona baterii w systemie operacyjnym wskazuje stan „Podłączony, nie ładuje” lub procent naładowania pozostaje całkowicie stały pomimo wielogodzinnego zasilania z sieci elektrycznej.

Użytkownicy w zgłoszeniach telefonicznych często opisują ten stan jako nagłe uszkodzenie baterii, awarię zasilacza lub defekt gniazda ładowania. Pojawia się poczucie utraty jednej piątej pojemności magazynu energii oraz obawa o postępującą degradację akumulatora. W rzeczywistości objaw ten może być zarówno zamierzonym działaniem wbudowanego oprogramowania ochronnego, jak i symptomem nieprawidłowości w obwodach elektronicznych płyty głównej lub układu pomiarowego baterii.

Możliwe przyczyny blokady ładowania przy 80 procentach

Przyczyny zatrzymania ładowania na poziomie 80 procent klasyfikuje się od najczęściej występujących konfiguracji programowych po rzadsze defekty sprzętowe:

Aktywny profil ochrony akumulatora w oprogramowaniu sterującym — najczęstsza przyczyna, wynikająca z włączenia trybu przedłużania żywotności ogniw w aplikacji Gigabyte Control Center (autorskim programie producenta do zarządzania parametrami sprzętowymi, chłodzeniem i zasilaniem), AORUS Control Center (dedykowanym oprogramowaniu dla linii gamingowej AORUS) lub Gigabyte Smart Manager (pakiecie narzędziowym stosowanym w starszych seriach AERO i P-Series). Tryby te celowo blokują ładowanie przy 80 procentach, aby chronić strukturę chemiczną ogniw.
Włączony tryb ochrony baterii w oprogramowaniu układowym BIOS/UEFI — podstawowy system wejścia-wyjścia sterujący płytą główną może posiadać zaimplementowaną funkcję Battery Care Function, która wymusza próg ładowania na poziomie sprzętowym niezależnie od ustawień systemu operacyjnego.
Rozkalibrowanie kontrolera BMS (Battery Management System — wbudowanego w baterię układu mikroprocesorowego nadzorującego parametry pracy, napięcia i temperaturę ogniw) — błąd w odczycie licznika pojemności (układu gas gauge) powoduje, że elektronika błędnie interpretuje faktyczny stan naładowania i wysyła do płyty głównej sygnał o zakończeniu cyklu.
Asymetria napięciowa ogniw litowo-jonowych (pojedynczych modułów chemicznych połączonych szeregowo i równolegle wewnątrz obudowy akumulatora) — wzrost rezystancji wewnętrznej (oporności elektrycznej wewnątrz celi) na jednej z sekcji powoduje, że osiąga ona maksymalne bezpieczne napięcie odcięcia wcześniej niż pozostałe, co zmusza układ BMS do zablokowania dalszego ładowania całego pakietu.
Błąd rejestrów kontrolera wbudowanego EC (Embedded Controller — mikrokontrolera na płycie głównej zarządzającego dystrybucją zasilania, temperaturami i klawiaturą) — zawieszenie stanu logicznego w pamięci kontrolera skutkuje nieprawidłowym sterowaniem sygnałem PWM (modulacją szerokości impulsów regulującą prąd ładowania).

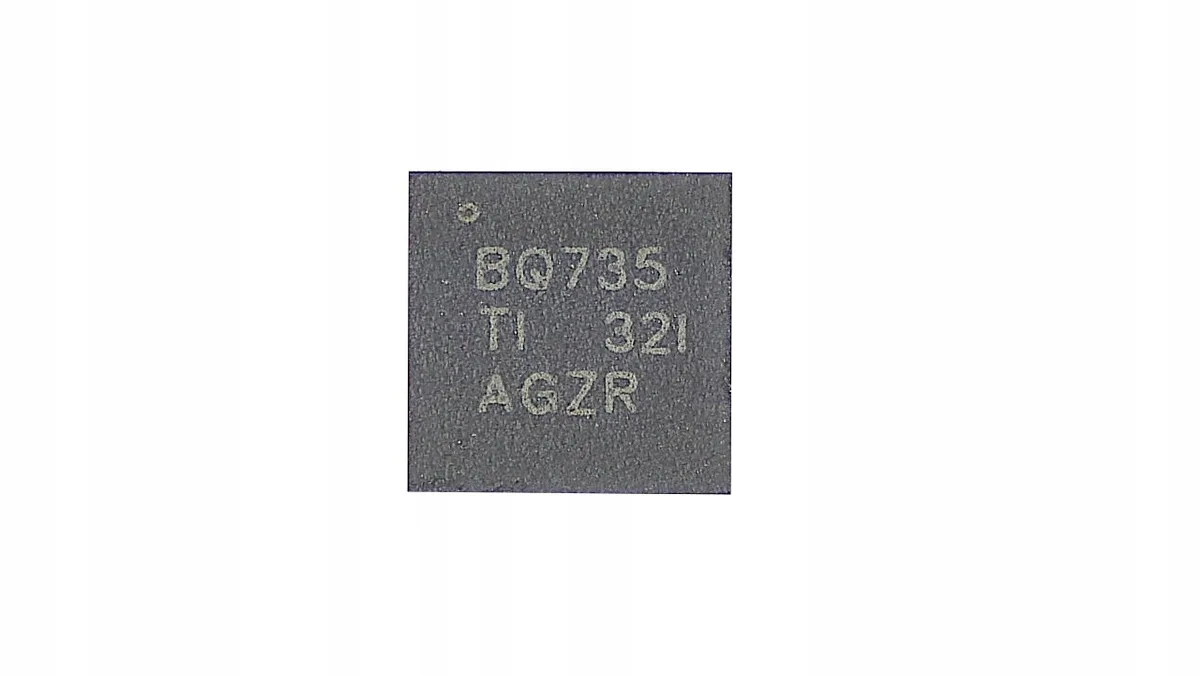

Usterka przetwornicy ładowania (układu charger IC wraz z tranzystorami MOSFET — półprzewodnikowymi elementami kluczującymi napięcie) — uszkodzenie rezystora bocznikowego (precyzyjnego elementu pomiarowego mierzącego spadek napięcia i natężenie prądu) lub przegrzewanie się sekcji zasilania baterii pod obciążeniem, co skutkuje przerwaniem procedury ładowania.
Niestabilność parametrów zasilacza sieciowego — spadek napięcia wyjściowego pod obciążeniem powoduje, że sekcja zasilania laptopa ogranicza prąd ładowania akumulatora, aby zapewnić stabilną pracę procesora i układu graficznego.

Przebieg diagnozy i procedury naprawcze w serwisie

Weryfikacja problemu z ładowaniem baterii w laptopie Gigabyte wymaga rozdzielenia kwestii konfiguracji programowej od fizycznego uszkodzenia podzespołów. Procedura diagnostyczna i naprawcza przebiega według następujących kroków:

W pierwszej kolejności serwisanci weryfikują komunikację akumulatora z płytą główną poprzez magistralę SMBus (System Management Bus — cyfrową dwuprzewodową linię przesyłu danych telemetrycznych). Odczytywane są parametry z układu BMS: napięcie całkowite pakietu, napięcia poszczególnych sekcji ogniw, liczba wykonanych cykli ładowania, pojemność fabryczna (Design Capacity) oraz aktualna pojemność pełnego naładowania (Full Charge Capacity). Pozwala to stwierdzić, czy ograniczenie do 80 procent wynika z ustawienia programowego, czy z rozjazdu napięć na celach.

Kolejnym krokiem jest sprawdzenie konfiguracji oprogramowania układowego BIOS/UEFI oraz kontrolera EC. W przypadku wykrycia błędów w tabelach konfiguracyjnych wykonywany jest kontrolowany reset pamięci nieulotnej CMOS (pamięci podtrzymującej podstawowe parametry sprzętowe) oraz reinicjalizacja rejestrów kontrolera wbudowanego EC. Jeśli problem leży w profilach zasilania, korygowane są wpisy w Gigabyte Control Center lub AORUS Control Center.

Jeżeli diagnostyka wskazuje na usterkę sprzętową, płyta główna oraz bateria trafiają na stanowisko pomiarowe. Wykonywane są pomiary oscyloskopowe linii sterujących przetwornicy ładowania (układu charger IC), weryfikowane są napięcia na bramkach tranzystorów MOSFET oraz sprawdzana jest poprawność działania rezystora bocznikowego. Bateria poddawana jest testom na analizatorze obciążeniowym, który rejestruje krzywą rozładowania i rezystancję wewnętrzną.

W przypadku stwierdzenia degradacji ogniw lub uszkodzenia procesora BMS następuje wymiana całego modułu akumulatora na fabrycznie nowy, oryginalny komponent. W sytuacji uszkodzenia obwodów zasilania na płycie głównej wykonywana jest naprawa mikrolutownicza, obejmująca wymianę uszkodzonych tranzystorów MOSFET, układu chargera lub uszkodzonych elementów biernych w sekcji zasilania DC-DC (przetwornicy obniżającej napięcie stałe).

Warianty problemu z ładowaniem do 80 procent

Objaw zatrzymania ładowania przy 80 procentach przyjmuje różne formy w zależności od źródła problemu:

Ograniczenie programowe z prawidłowym czasem pracy — poziom zatrzymuje się dokładnie na 80 procentach, po odłączeniu zasilacza laptop działa na baterii stabilnie przez kilka godzin, a rozładowanie przebiega płynnie i liniowo. Jest to stan w pełni prawidłowy, świadczący o aktywnym trybie ochrony żywotności.
Zatrzymanie na 80 procentach z nagłym wyłączaniem sprzętu — wskaźnik pokazuje 80 procent, jednak po odłączeniu zasilacza sieciowego laptop wyłącza się nagle po kilku minutach lub procent naładowania gwałtownie spada do zera. Oznacza to głębokie rozkalibrowanie układu BMS lub uszkodzenie jednej z sekcji ogniw, która nie jest w stanie utrzymać napięcia pod obciążeniem.
Blokada termiczna podczas pracy pod obciążeniem — ładowanie zatrzymuje się na 80 procentach wyłącznie podczas grania w gry lub renderowania wideo na laptopach AORUS lub G-Series. Wbudowany w baterię termistor NTC (czujnik temperatury o ujemnym współczynniku rezystancji) wykrywa wzrost temperatury wewnątrz obudowy powyżej bezpiecznego progu, a układ BMS tymczasowo wstrzymuje ładowanie, aby zapobiec przegrzaniu ogniw.
Sygnalizacja błędu diodą stanu zasilania — zatrzymaniu ładowania przy 80 procentach towarzyszy pulsowanie diody LED zasilania na obudowie (np. w kolorze pomarańczowym). Oznacza to błąd komunikacji na magistrali SMBus lub wykrycie przez płytę główną nieprawidłowego napięcia ładowania.

Błędy popełniane podczas prób samodzielnej naprawy

Próby samodzielnego wymuszenia pełnego naładowania baterii bez odpowiedniej wiedzy diagnostycznej niosą ze sobą ryzyko trwałego uszkodzenia sprzętu:

Częstym błędem jest wielokrotne, agresywne rozładowywanie laptopa do zera i próby uruchamiania go aż do całkowitego wyczerpania energii. W przypadku nowoczesnych ogniw litowo-jonowych oraz litowo-polimerowych głębokie rozładowanie poniżej bezpiecznego napięcia progowego (zwykle około 2,8–3,0 V na celę) prowadzi do degradacji chemicznej elektrod. Co więcej, mikrokontroler BMS po wykryciu zbyt niskiego napięcia może trwale zablokować baterię poprzez przepalenie wewnętrznego bezpiecznika termiczno-chemicznego (tzw. stan blokady trwałej), co całkowicie uniemożliwia jej ponowne uruchomienie.

Kolejnym niebezpiecznym działaniem jest instalowanie nieoficjalnych programów do kalibracji baterii pochodzących z niezweryfikowanych źródeł oraz modyfikowanie plików rejestru odpowiedzialnych za obsługę standardu ACPI (Advanced Configuration and Power Interface — otwartego standardu zarządzania energią przez system operacyjny). Może to doprowadzić do uszkodzenia struktury sterowników systemowych i destabilizacji pracy kontrolera zasilania.

Klienci podejmują również próby rozbierania obudowy baterii i wymiany pojedynczych ogniw. Pakiety w laptopach Gigabyte są zgrzewane punktowo i zabezpieczone oprogramowaniem układowym w pamięci EEPROM kontrolera BMS. Rozłączenie ogniw bez podtrzymania napięcia referencyjnego jest wykrywane przez elektronikę jako awaria, co skutkuje natychmiastowym zablokowaniem procesora baterii. Dodatkowo mechaniczne uszkodzenie powłoki ogniwa litowo-polimerowego grozi gwałtowną reakcją chemiczną i pożarem.

Zdarzają się także próby mechanicznej manipulacji pinami w gnieździe baterii lub gnieździe zasilania DC-Jack za pomocą metalowych narzędzi. Zwarcie linii zasilania 19 V lub 20 V z cyfrową linią danych magistrali SMBus prowadzi do natychmiastowego zniszczenia kontrolera wbudowanego EC lub mostka PCH (Platform Controller Hub — głównego koncentratora kontrolerów na płycie głównej).

Czas trwania weryfikacji i naprawy

Czas realizacji zależy od charakteru problemu oraz zakresu wymaganych czynności serwisowych:

Weryfikacja parametrów baterii, konfiguracja oprogramowania sterującego, diagnostyka magistrali SMBus oraz ewentualna wymiana modułu akumulatora lub naprawa sekcji ładowania na płycie głównej z reguły nie przekracza 3 dni.
Kompleksowe czyszczenie układu chłodzenia wraz z wymianą materiałów termoprzewodzących (standardowych past i termopadów), wykonywane w przypadku, gdy blokada ładowania wynika z przegrzewania wnętrza obudowy: do 24 godzin (zastrzeżenie: to nie jest usługa robiona na miejscu).
Dojazd kierowcy serwisu po odbiór sprzętu od momentu przyjęcia zgłoszenia: do 1 godziny.

Czynności wstępne zalecane przed przekazaniem sprzętu

Przed przekazaniem laptopa do serwisu warto przeprowadzić kilka bezpiecznych kroków weryfikacyjnych, unikając działań inwazyjnych:

Warto otworzyć aplikację Gigabyte Control Center, AORUS Control Center lub Gigabyte Smart Manager i odszukać sekcję zarządzania zasilaniem (Battery / Power Mode). Należy sprawdzić, czy aktywny nie jest profil o nazwie Balance, Customize lub Battery Life Extender, który narzuca ograniczenie ładowania do 80 procent. Przestawienie profilu na tryb standardowy lub pełnego naładowania pozwala zweryfikować, czy bateria zacznie pobierać prąd powyżej tego progu.

Zaleca się również wykonanie twardego resetu zasilania: wyłączenie laptopa, odłączenie zasilacza sieciowego oraz wszelkich urządzeń peryferyjnych USB, odczekanie kilku minut i ponowne uruchomienie urządzenia. Pozwala to na zresetowanie tymczasowych stanów logicznych kontrolera EC.

Czego zdecydowanie nie należy robić:

Nie należy rozkręcać obudowy laptopa ani odłączać baterii podłączonej taśmą do płyty głównej przy wpiętym zasilaczu.
Nie należy podłączać nieoryginalnych, uniwersalnych zasilaczy o zmiennym napięciu, które mogą uszkodzić sekcję chargera.
Nie należy wymuszać aktualizacji oprogramowania układowego BIOS przy baterii naładowanej poniżej wymaganego przez instalator poziomu bezpieczeństwa, gdyż przerwanie procesu grozi uszkodzeniem kości pamięci flash.

Kiedy zatrzymanie ładowania nie oznacza usterki akumulatora

Zatrzymanie poziomu naładowania na 80 procentach w wielu przypadkach nie jest awarią baterii, lecz wynika z innych czynników sprzętowych lub programowych:

Przede wszystkim jest to standardowa funkcja ochrony akumulatora. Ogniwa litowo-jonowe najszybciej ulegają degradacji chemicznej, gdy są stale utrzymywane pod wysokim napięciem (około 4,2–4,35 V na ogniwo przy 100 procentach naładowania) w podwyższonej temperaturze roboczej. Ograniczenie ładowania do 80 procent obniża napięcie spoczynkowe ogniw, co pozwala nawet trzykrotnie wydłużyć żywotność pakietu w laptopach Gigabyte pracujących głównie na zasilaczu stacjonarnym.

Przyczyną może być również uszkodzenie zasilacza sieciowego. Zasilacz o zużytych kondensatorach filtrujących może dostarczać prawidłowe napięcie jałowe, jednak pod obciążeniem generuje zakłócenia i spadki napięcia, co powoduje, że płyta główna odcina tor ładowania baterii, aby utrzymać stabilne zasilanie podzespołów bazowych.

Innym źródłem problemu bywa wyeksploatowane gniazdo zasilania DC-Jack lub port USB-C z obsługą Power Delivery (standardu cyfrowej negocjacji wyższych mocy ładowania przez złącze USB-C). Mikropęknięcia połączeń lutowanych powodują przerwy w zasilaniu przy poruszeniu wtykiem, co skutkuje przerywaniem cyklu ładowania.

Blokada może być także następstwem przegrzewania się laptopa. Jeśli układ chłodzenia jest zanieczyszczony kurzem, temperatura wewnątrz obudowy rośnie, a czujniki termiczne akumulatora wymuszają wstrzymanie ładowania powyżej 80 procent w celu niedopuszczenia do uszkodzenia termicznego ogniw.

Najczęstsze pytania dotyczące ładowania do 80 procent

Czy stałe utrzymywanie naładowania na poziomie 80 procent jest bezpieczne dla laptopa Gigabyte?
Tak, jest to zalecany stan pracy dla laptopów użytkowanych stacjonarnie z ciągłym podłączeniem do sieci elektrycznej. Zapobiega to zjawisku degradacji elektrolitu i powstawaniu mikrostruktur metalicznego litu na anodzie, co znacząco wydłuża czas eksploatacji akumulatora.
Jak przywrócić ładowanie do 100 procent przed planowaną podróżą?
Należy uruchomić dedykowaną aplikację producenta (Gigabyte Control Center lub AORUS Control Center), wejść w zakładkę zarządzania energią i przełączyć profil ładowania z trybu ochrony (Balance / Customize) na tryb pełny (Standard / Express Mode). Po zapisaniu zmian proces ładowania zostanie wznowiony do pełnej pojemności.
Po czym poznać, że zatrzymanie na 80 procentach to uszkodzenie, a nie funkcja ochronna?
Objawem usterki jest sytuacja, w której mimo wyłączenia limitów w oprogramowaniu bateria nadal nie ładuje się wyżej, czas pracy po odłączeniu zasilacza wynosi zaledwie kilka minut lub laptop wyłącza się gwałtownie bez ostrzeżenia o niskim stanie energii.
Czy diagnostyka baterii wymaga przekazania hasła do konta użytkownika w systemie Windows?
Domyślnie serwis wykonuje procedury diagnostyczne i naprawy sprzętowe bez konieczności znajomości hasła użytkownika, opierając się na pomiarach laboratoryjnych, weryfikacji w środowisku BIOS/UEFI oraz zewnętrznych systemach diagnostycznych. Dostęp do systemu operacyjnego jest wymagany wyłącznie w sytuacjach, gdy zachodzi konieczność bezpośredniej rekonfiguracji profili oprogramowania producenta w środowisku klienta, o czym serwis informuje ze wskazaniem celu.

Warunki realizacji usługi i gwarancja

Serwis posiada ponad 20 lat doświadczenia w specjalistycznej naprawie zaawansowanej elektroniki i laptopów marki Gigabyte, co przekłada się na ponad 10 000 urządzeń obsłużonych w całej sieci serwisowej. Obsługa realizowana jest w wygodnym modelu door-to-door — sprzęt odbieramy i zwracamy bez opłat bezpośrednio pod wskazanym adresem. Dojazd do klienta realizowany jest w czasie do 1 godziny od momentu przyjęcia zgłoszenia.

Diagnoza laptopa jest bezpłatna. Na czas trwania procedur serwisowych dostępny jest bezpłatny laptop zastępczy, co pozwala zachować ciągłość pracy. Wszystkie czynności wykonują nasi serwisanci, nie podwykonawcy, co gwarantuje bezpośrednią kontrolę nad jakością każdego etapu naprawy. Do wszelkich prac wykorzystywane są wyłącznie nowe, nigdy używane części pochodzące ze sprawdzonych łańcuchów dostaw.

Na wykonane naprawy oraz zainstalowane podzespoły udzielana jest gwarancja na okres do 12 miesięcy. Większość usterek usuwamy podczas pierwszej wizyty diagnostycznej. Wycena naprawy jest zawsze indywidualna, ustalana po bezpłatnej diagnozie, zanim naprawa się zacznie; koszt zależy od zakresu uszkodzenia i dostępności części. Faktura jest wystawiana zawsze, także dla osoby prywatnej.
