Objawy usterki portu słuchawkowego w laptopach Gigabyte

Nieprawidłowe działanie gniazda audio w laptopach marki Gigabyte — zarówno w modelach dla graczy z serii AORUS oraz G-Series (na przykład Gigabyte G5, G7), jak i w urządzeniach dla twórców z serii AERO czy starszych konstrukcjach Sabre oraz P-Series — objawia się w sposób bardzo charakterystyczny. Użytkownicy zgłaszający problem najczęściej opisują następujące symptomy:

Trzaski, szumy i zaniki sygnału podczas poruszania wtyczką — dźwięk przerywa, trzeszczy lub staje się zniekształcony przy najmniejszym dotknięciu kabla słuchawkowego lub obrocie złącza jack 3.5 mm (standardowe gniazdo audio).
Brak automatycznego przełączania wyjścia audio — po wpięciu zestawu słuchawkowego dźwięk nadal płynie wyłącznie przez wbudowane głośniki stereo, a system operacyjny w ogóle nie rejestruje podłączenia nowego urządzenia wyjściowego.
Jednoczesne odtwarzanie dźwięku — sygnał audio jest emitowany jednocześnie przez przetworniki słuchawkowe oraz wbudowane głośniki laptopa, co uniemożliwia dyskretną pracę lub rozgrywkę.
Konieczność dociskania wtyku pod kątem — dźwięk pojawia się w obu kanałach tylko wtedy, gdy kabel jest naciągnięty lub dociśnięty w określonym kierunku, co świadczy o wyrobieniu mechanicznym styków.
Zanikanie jednego kanału lub brak niskich tonów — słyszalny jest wyłącznie lewy bądź prawy kanał, ewentualnie dźwięk staje się płytki, metaliczny i pozbawiony basu (zjawisko to wynika z utraty kontaktu na linii wspólnej masy sygnałowej GND).
Trwałe zablokowanie laptopa w trybie słuchawkowym — ikona dźwięku w zasobniku systemowym stale wskazuje podłączone słuchawki mimo pustego gniazda, przez co wbudowane głośniki laptopa pozostają całkowicie wyciszone.
Brak działania mikrofonu w zestawie słuchawkowym — tor odsłuchowy funkcjonuje poprawnie, lecz system nie rejestruje głosu z mikrofonu na złączu TRRS (czteropolowy wtyk przesyłający dźwięk stereo oraz sygnał mikrofonowy).

Możliwe przyczyny trzasków i braku przełączania wyjścia audio

Prawidłowa diagnoza wymaga przeanalizowania pełnej ścieżki sygnałowej — od fizycznych styków portu, przez linie detekcji, aż po cyfrowo-analogowe układy scalone na płycie głównej. Przyczyny problemów z wyjściem słuchawkowym w laptopach Gigabyte występują w określonym porządku prawdopodobieństwa:

Mechaniczne odkształcenie blaszek sprężystych gniazda — najczęstsza przyczyna wynikająca z naturalnego zużycia eksploatacyjnego. Wewnątrz gniazda jack 3.5 mm znajdują się profilowane blaszki ze stopu miedzi, które dociskają wtyczkę. Z biegiem czasu, pod wpływem tysięcy cykli wpinania oraz naprężeń bocznych, tracą one swoją elastyczność i nie zapewniają wymaganego docisku do pól stykowych wtyku.
Pęknięcia spoiwa lutowniczego i uszkodzenia padów montażowych — zjawisko określane jako zimne luty (mikroskopijne pęknięcia bezołowiowego stopu cyny łączącego nóżki gniazda z płytą) powstaje na skutek szarpnięć za przewód słuchawkowy lub przenoszenia laptopa z wpiętymi słuchawkami. W skrajnych przypadkach dochodzi do mechanicznego zerwania padów (miedzianych pól lutowniczych na laminacie PCB).
Zanieczyszczenie komory stykowej — nagromadzenie zbitego kurzu, włókien tkanin z torby transportowej lub tlenków metali na powierzchni styków. Zabrudzenia tworzą barierę dielektryczną (warstwę izolującą), która powoduje opór pozorny i trzaski, a także może fizycznie zablokować ruchomą blaszkę detekcyjną.
Uszkodzenie mechanicznego obwodu detekcji (jack sense) — gniazda słuchawkowe w laptopach Gigabyte wyposażone są w wewnętrzny przełącznik stykowy. Włożenie wtyczki rozwiera styk, co zmienia stan logiczny na linii GPIO (ogólne wejście/wyjście procesora lub kodeka) podciągniętej rezystorem pull-up (rezystor ustalający domyślny stan wysoki napięcia). Odgięcie lub zabrudzenie tego styku uniemożliwia układowi rozpoznanie obecności słuchawek.

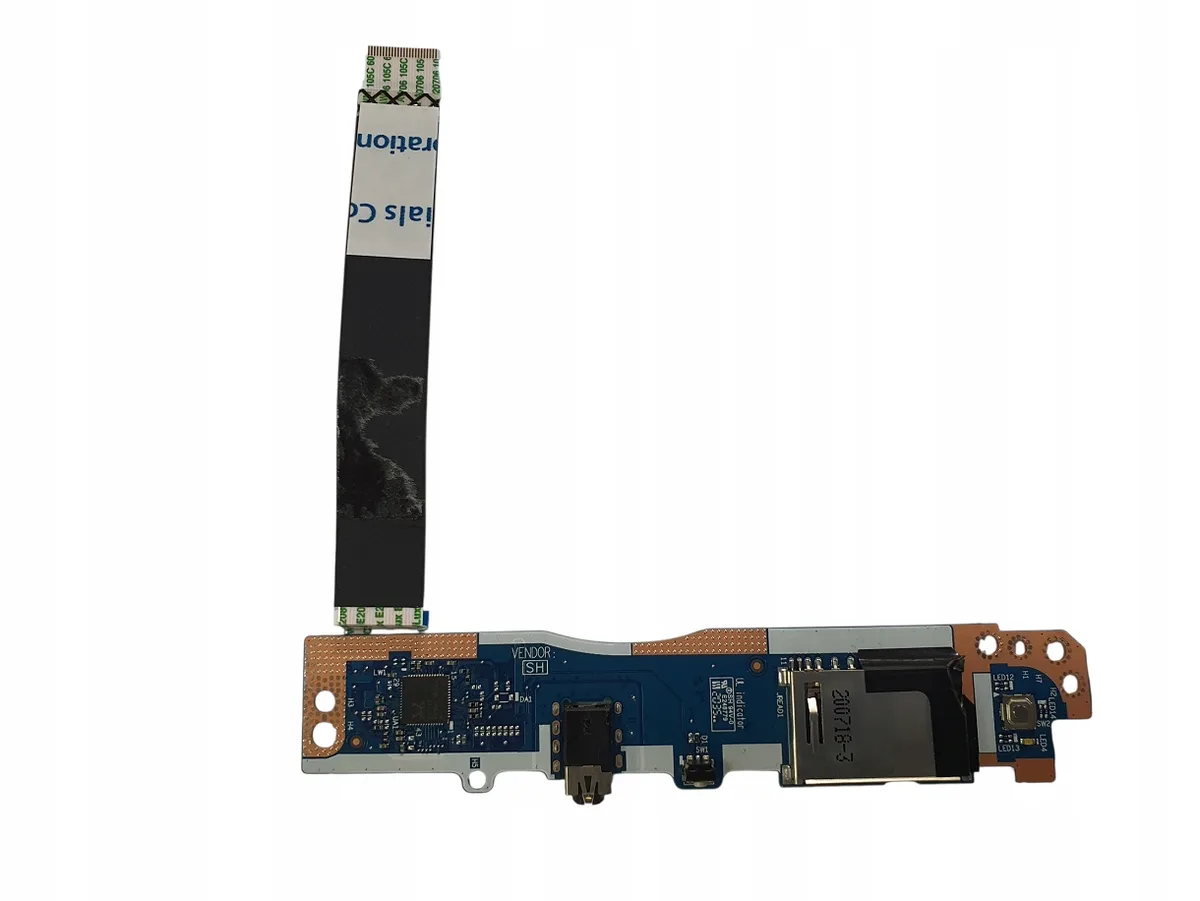

Uszkodzenie taśmy sygnałowej FFC lub złącza I/O — w części modeli Gigabyte (m.in. G5, G7 oraz seriach bazujących na modułowych kadłubkach) gniazdo audio nie znajduje się bezpośrednio na płycie głównej, lecz na osobnej płytce pomocniczej (daughterboard). Połączenie realizuje taśma FFC (płaski, elastyczny przewód wielożyłowy). Jej mikropęknięcia lub wysunięcie z gniazda ZIF (złącze zaciskowe o zerowej sile wcisku) skutkuje utratą sygnału.
Uszkodzenie kodeka audio lub przetwornika DAC — awaria układu scalonego Realtek ALC (kodek audio odpowiadający za przetwarzanie cyfrowo-analogowe i analogowo-cyfrowe) bądź dedykowanego przetwornika ESS SABRE Hi-Fi DAC stosowanego w zaawansowanych modelach AORUS. Najczęściej usterka ta jest wywoływana przez wyładowanie elektrostatyczne ESD (przeskok ładunku elektrostatycznego z dłoni lub odzieży użytkownika na metalowy wtyk słuchawek).
Błędy warstwy oprogramowania i konflikt sterowników — nieprawidłowa komunikacja pomiędzy sterownikiem Realtek High Definition Audio, apletem Realtek Audio Console oraz oprogramowaniem Gigabyte Control Center (GCC) lub narzędziami Nahimic i DTS:X Ultra, co prowadzi do błędnego przypisywania ról gniazda audio.

Przebieg profesjonalnej diagnozy i procedury naprawczej

Naprawa toru audio w laptopie Gigabyte to precyzyjny proces mikroelektroniczny, który eliminuje ryzyko uszkodzenia wielowarstwowego laminatu płyty głównej. Czynności serwisowe przebiegają według ściśle określonego protokołu:

Wstępna weryfikacja i pomiary toru analogowego — serwisanci sprawdzają zachowanie układu przy użyciu profesjonalnego oscyloskopu cyfrowego (urządzenie do graficznej analizy przebiegów napięcia w czasie) oraz generatora sygnałowego. Pozwala to ocenić, czy sygnał ze wzmacniacza operacyjnego jest zniekształcony, czy problem ma podłoże czysto stykowe.
Inspekcja mikroskopowa — płyta główna lub płytka I/O trafia pod mikroskop stereoskopowy o dużym powiększeniu. Ocenie podlega stan mechaniczny plastikowego korpusu gniazda, integralność nóżek sygnałowych, obecność mikropęknięć na spoiwach lutowniczych oraz stan miedzianych ścieżek sygnałowych.
Demontaż w warunkach ochrony antystatycznej (ESD) — po odłączeniu zasilania głównego oraz akumulatora litowo-polimerowego, element poddawany jest procedurze wylutowania. W zależności od konstrukcji stosuje się stację lutowniczą na gorące powietrze (hot-air) z precyzyjną dyszą profilowaną lub lutownicę grotową wysokiej mocy z mikrospoiwem, chroniąc sąsiednie komponenty SMD (elementy montowane powierzchniowo) za pomocą taśmy kaptonowej (taśma poliamidowa odporna na wysokie temperatury).
Oczyszczenie i regeneracja padów — pole lutownicze jest oczyszczane z resztek utlenionego spoiwa za pomocą miedzianej plecionki odsysającej i alkoholu izopropylowego IPA (wysokiej czystości rozpuszczalnik chemiczny). W przypadku zerwanych ścieżek wykonuje się mikrobridge — odtworzenie połączenia cienkim drutem nawojowym i zabezpieczenie go utwardzaną promieniami ultrafioletowymi maską UV (fotopolimer chroniący ścieżki przed utlenianiem i zwarciem).
Montaż fabrycznie nowego komponentu — wlutowywane jest wyłącznie nowe gniazdo jack 3.5 mm o specyfikacji ściśle dobranej do danego modelu Gigabyte (zgodność geometrii wyprowadzeń, wysokości profilu i konfiguracji styków wewnętrznych). Stosowane jest spoiwo o podwyższonej odporności na zmęczenie mechaniczne.
Wymiana układów towarzyszących — jeśli testy wykażą uszkodzenie toru elektronicznego, następuje wymiana uszkodzonego kodeka Realtek lub zabezpieczających diod TVS (diody tłumiące przepięcia elektrostatyczne).
Wielostopniowe testy jakościowe — naprawiony tor audio przechodzi testy separacji kanałów stereo, pomiar stosunku sygnału do szumu (SNR) oraz weryfikację stabilności mechanizmu detekcji wtyczki pod obciążeniem sygnałowym.

Warianty uszkodzenia gniazda i toru słuchawkowego

Problemy z wyjściem słuchawkowym w laptopach Gigabyte można podzielić na kilka odmiennych wariantów technicznych, z których każdy wymaga innego podejścia serwisowego:

Wariant styków sygnałowych (trzaski i utrata kanału) — uszkodzenie dotyczy wyłącznie blaszek lewego (Tip) lub prawego (Ring 1) kanału. Przełączanie głośniki-słuchawki działa bezbłędnie, lecz dźwięk trzeszczy przy ruchu wtykiem. Rozwiązaniem jest wymiana samego gniazda jack.
Wariant linii detekcji (brak przełączania wyjścia) — blaszki sygnałowe przewodzą prąd, ale styk rozwierny detektora (Switch/Detect pin) jest trwale odgięty lub zanieczyszczony. System Windows nie otrzymuje przerwania sprzętowego o podłączeniu słuchawek. Wymaga wymiany gniazda lub naprawy rezystora podciągającego na płycie.
Wariant braku masy (dźwięk przeciwfazowy) — uszkodzenie pinu masy (Ground / Ring 2 lub Sleeve w zależności od standardu). Dźwięk dociera do słuchawek w przeciwfazie, co powoduje całkowite wycięcie centralnego wokalu i brak dynamiki basu. Wymaga naprawy połączenia masowego gniazda z warstwą masy płyty głównej.
Wariant uszkodzenia toru mikrofonowego (combo-jack TRRS) — odsłuch dźwięku działa poprawnie, lecz linia mikrofonowa nie przewodzi sygnału lub generuje pisk. Często powiązane z uszkodzeniem obwodu polaryzacji mikrofonu (Mic Bias — napięcie stałe zasilające wkładkę mikrofonową) wewnątrz kodeka audio.
Wariant uszkodzenia modułowego (płytka I/O / taśma FFC) — dotyczy modeli Gigabyte z portami bocznymi umieszczonymi na osobnym laminacie. Usterka objawia się równoczesnym problemem z gniazdem audio i sąsiadującym portem USB lub czytnikiem kart pamięci, co wskazuje na uszkodzenie magistrali łączącej moduł z płytą główną.

Błędy popełniane podczas prób samodzielnej naprawy

Próby naprawy gniazda słuchawkowego w warunkach domowych bardzo często kończą się zwielokrotnieniem kosztów naprawy lub trwałym uszkodzeniem płyty głównej. Najczęstsze błędy obejmują:

Wprowadzanie metalowych przedmiotów do wnętrza gniazda — manipulowanie igłami, spinaczami biurowymi lub pęsetami w celu „podgięcia blaszek” prowadzi do nieodwracalnego wyłamania delikatnych styków wewnętrznych. Ponadto metalowe narzędzie może wywołać zwarcie pinu zasilania mikrofonu do masy, co skutkuje natychmiastowym spaleniem toru wejściowego w kodeku audio.
Aplikowanie agresywnych preparatów chemicznych i aerozoli — wstrzykiwanie do złącza uniwersalnych środków penetrujących (na przykład preparatów typu multi-spray), alkoholi technicznych czy płynów czyszczących. Płyn wypływa z nieszczelnej obudowy gniazda bezpośrednio na laminat płyty głównej, wnikając pod układy BGA (układy scalone lutowane na siatce kulek) oraz pod gniazda taśm sygnałowych, tworząc warstwę przewodzącą, która prowadzi do korozji elektrochemicznej i zwarć.
Używanie klejów cyjanoakrylowych lub klejów na gorąco — próby ustabilizowania obluzowanego gniazda za pomocą klejów błyskawicznych powodują wpłynięcie kleju do wnętrza komory stykowej. Klej tworzy warstwę izolatora na blaszkach, a podczas późniejszego nagrzewania lutownicą wydziela toksyczne opary i degraduje pola lutownicze, utrudniając profesjonalny montaż nowego elementu.
Dociskanie gniazda transformatorową lutownicą — używanie nieodpowiednich narzędzi lutowniczych bez regulacji temperatury i zabezpieczenia ESD prowadzi do przegrzania laminatu PCB, jego rozwarstwienia (delaminacji) oraz trwałego oderwania miedzianych ścieżek sygnałowych, co uniemożliwia standardowy montaż nowego gniazda.
Siłowe manewrowanie wtykiem jack — próby wyginania wpiętej wtyczki w celu „złapania styku” działają jak dźwignia, która wyłamuje mocowania gniazda i kruszy wielowarstwowy laminat płyty głównej pod złączem.

Czas trwania naprawy złącza audio

Procedura wymiany gniazda słuchawkowego, naprawy toru audio lub wymiany taśmy sygnałowej w laptopach Gigabyte realizowana jest w sprawnym trybie warsztatowym. Typowa naprawa sprzętowa tego rodzaju z reguły nie przekracza 3 dni roboczych. Czas ten obejmuje:

Bezpłatny odbiór komputera od klienta przez kierowcę serwisu i dostarczenie go do laboratorium elektronicznego.
Wykonanie pełnej, bezpłatnej diagnozy elektronicznej oraz przedstawienie indywidualnej wyceny przed przystąpieniem do jakichkolwiek prac.
Precyzyjne prace mikrolutownicze z wykorzystaniem fabrycznie nowych podzespołów.
Kompleksowe testy obciążeniowe i odsłuchowe toru audio po montażu.
Bezpłatny zwrot w pełni sprawnego urządzenia pod wskazany adres.

Czynności, które można bezpiecznie wykonać przed przekazaniem sprzętu

Zanim laptop zostanie zgłoszony do serwisu, zaleca się wykonanie kilku prostych i bezpiecznych kroków weryfikacyjnych, które pomogą wykluczyć problemy niezwiązane z konstrukcją komputera:

Sprawdzenie słuchawek na innym urządzeniu — podłączenie posiadanego zestawu słuchawkowego do smartfona, konsoli lub innego komputera w celu upewnienia się, że sam przewód lub przetworniki słuchawek nie są uszkodzone.
Weryfikacja standardu wtyku (CTIA vs OMTP) — upewnienie się, czy słuchawki posiadają standard wtyczki CTIA (standard powszechny, stosowany w laptopach Gigabyte), a nie starszy standard OMTP, w którym linie masy i mikrofonu są zamienione miejscami, co powoduje zniekształcenia dźwięku.
Inspekcja ustawień w oprogramowaniu Realtek Audio Console — otwarcie panelu sterowania dźwiękiem i sprawdzenie, czy po wpięciu wtyku nie pojawia się okno z pytaniem o typ podłączonego urządzenia (słuchawki, zestaw słuchawkowy, wyjście liniowe). Błędne wybranie opcji może uniemożliwić prawidłowe działanie mikrofonu.
Delikatne przedmuchanie wlotu gniazda sprężonym powietrzem — użycie puszki ze sprężonym powietrzem trzymanej pionowo, z odległości kilku centymetrów, aby usunąć luźny kurz z wnętrza portu. Do gniazda nie wolno wkładać żadnych twardych ani wilgotnych przedmiotów.
Reinstalacja oficjalnego pakietu sterowników ze strony Gigabyte — pobranie dedykowanej paczki sterowników Realtek High Definition Audio przypisanej do konkretnego modelu laptopa z oficjalnego wsparcia technicznego producenta.

Kiedy problem nie dotyczy portu słuchawkowego

W praktyce serwisowej występują sytuacje, w których objawy akustyczne sugerują uszkodzenie gniazda jack, lecz rzeczywiste źródło usterki leży w zupełnie innym miejscu:

Uszkodzenie kabla słuchawkowego przy wtyku — pęknięcie wewnętrznych żył miedzianych w przewodzie słuchawek (najczęściej w miejscu elastycznej odgiętki). Poruszanie kablem wywołuje trzaski, które ustają po podłączeniu innych, w pełni sprawnych słuchawek.
Charczenie i uszkodzenie membran wbudowanych głośników — jeśli zniekształcenia dźwięku występują wyłącznie przy odsłuchu przez głośniki wewnętrzne, a na słuchawkach dźwięk jest idealnie czysty, uszkodzeniu uległy same przetworniki elektroakustyczne laptopa (na przykład rozklejenie membrany lub przepalenie cewki).
Przydźwięk sieciowy wywołany przez zasilacz impulsowy — buczenie o niskiej częstotliwości (50 Hz / 100 Hz) słyszalne w słuchawkach tylko wtedy, gdy do laptopa podłączona jest ładowarka sieciowa. Problem wynika z uszkodzenia kondensatorów filtrujących w zasilaczu lub braku uziemienia w gnieździe elektrycznym, co generuje zakłócenia na masie urządzenia.
Problemy z zewnętrznymi kartami dźwiękowymi USB — w przypadku korzystania z adapterów USB-C na Jack 3.5 mm lub słuchawek ze złączem USB, usterka może leżeć w uszkodzeniu kontrolera USB, gniazda Type-C lub przetwornika wewnątrz samej przejściówki, a nie w analogowym torze audio laptopa.
Zakłócenia modułu Bluetooth — przerywanie dźwięku w słuchawkach bezprzewodowych wynika z problemów z antenami Wi-Fi/Bluetooth, interferencji fal radiowych w paśmie 2.4 GHz lub błędów profilu audio A2DP w systemie operacyjnym.

Najczęściej zadawane pytania

Czy wymiana gniazda słuchawkowego wymaga wymiany całej płyty głównej laptopa Gigabyte?
Nie, w profesjonalnym serwisie elektronicznym wymienia się wyłącznie uszkodzony element składowy — gniazdo jack 3.5 mm, zużytą taśmę sygnałową FFC lub uszkodzony układ scalony kodeka audio. Płyta główna pozostaje oryginalna, co pozwala zachować pełną stabilność urządzenia i ograniczyć koszty naprawy do niezbędnego minimum.
Dlaczego w słuchawkach słychać trzaski tylko przy obracaniu wtyczki w gnieździe?
Trzaski podczas obracania wtyku są bezpośrednim objawem utlenienia warstwy kontaktowej lub wyrobienia mechanicznego blaszek sprężystych wewnątrz gniazda. Wtyk traci ciągły styk elektryczny na mikroskopijnych nierównościach metalu, co układ wzmacniacza interpretuje jako gwałtowne skoki napięcia, generując nieprzyjemne trzaski w przetwornikach słuchawek.
Czy po podłączeniu słuchawek mikrofon wbudowany w ramkę ekranu laptopa powinien przestać działać?
W przypadku podłączenia słuchawek ze złączem czteropolowym TRRS (z wbudowanym mikrofonem na kablu), system domyślnie przełącza rejestrację dźwięku na mikrofon zewnętrzny. Jeśli podłączone zostaną tradycyjne słuchawki trójpolowe TRS (wyłącznie odsłuch audio), mikrofon wbudowany w matrycę powinien pozostać aktywny. Brak takiej reakcji wskazuje na usterkę logiczną obwodu detekcji gniazda.
Czy do naprawy laptopów Gigabyte AORUS i AERO stosowane są fabrycznie nowe podzespoły?
Podczas wszystkich prac serwisowych wykorzystywane są wyłącznie fabrycznie nowe komponenty — nowe gniazda audio o odpowiedniej specyfikacji stykowej, oryginalne taśmy sygnałowe oraz nowe układy scalone. Serwis nigdy nie stosuje części używanych ani elementów wylutowywanych z odzysku.

Warunki realizacji naprawy, dojazd i gwarancja

Serwis specjalizuje się w obsłudze technicznej laptopów Gigabyte, zapewniając bezpieczną i wygodną realizację usług w bezpłatnym modelu door-to-door. Sprzęt odbierany jest bezpośrednio z rąk klienta, a po zakończonej naprawie dostarczany z powrotem pod wskazany adres. Kierowca serwisu realizuje dojazd do klienta do 1 godziny od momentu przyjęcia zgłoszenia.

Każde urządzenie przechodzi wstępną procedurę diagnostyczną — diagnoza laptopa jest bezpłatna. Wycena jest zawsze ustalana indywidualnie po przeprowadzeniu szczegółowych pomiarów elektronicznych i przed przystąpieniem do naprawy, a jej wysokość zależy od dokładnego zakresu uszkodzeń oraz niezbędnych podzespołów. W przypadku laptopa odebranego w trybie door-to-door, jeśli naprawa nie zostanie zrealizowana, klient nie ponosi żadnych opłat.

Na czas trwania procedury serwisowej dostępny jest bezpłatny laptop zastępczy, co umożliwia zachowanie ciągłości pracy lub nauki. Wszystkie czynności naprawcze wykonują bezpośrednio nasi doświadczeni serwisanci — bez pośredników i bez przekazywania sprzętu podwykonawcom. Doświadczenie serwisu wynosi ponad 20 lat, a łączna liczba zrealizowanych napraw w całej sieci przekracza 10 000 urządzeń. Większość usterek usuwamy podczas pierwszej wizyty diagnostyczno-naprawczej.

W procesie naprawczym montowane są wyłącznie fabrycznie nowe komponenty. Na wykonane usługi oraz wymienione elementy udzielana jest gwarancja do 12 miesięcy. Dla każdego zlecenia wystawiana jest faktura, także dla osób prywatnych. Serwis domyślnie pracuje bez konieczności podawania hasła do profilu użytkownika systemu, dbając o pełną poufność danych. Zgłoś naprawę i zamów bezpłatny odbiór laptopa Gigabyte przez naszego kierowcę.
