Objawy uszkodzenia gniazda słuchawkowego

Uszkodzenie portu audio w laptopie objawia się na wiele sposobów, które bezpośrednio wpływają na komfort odsłuchu oraz komunikacji głosowej. Użytkownicy laptopów marki Gigabyte zgłaszają usterkę najczęściej w momencie, gdy dźwięk w podłączonych słuchawkach zaczyna zanikać, przerywać lub trzeszczeć przy najmniejszym poruszeniu przewodem. Często dochodzi do sytuacji, w której sygnał audio dociera wyłącznie do jednego przetwornika słuchawkowego, pozostawiając drugi kanał całkowicie głuchy, co wskazuje na utratę kontaktu na jednej z wewnętrznych blaszek stykowych.

Innym powszechnym symptomem jest całkowity brak reakcji systemu operacyjnego na wpięcie wtyku jack 3.5 mm TRRS (Tip-Ring-Ring-Sleeve — standard czteropolowego złącza obsługującego jednocześnie kanał lewy, prawy, masę oraz mikrofon). W takim przypadku dźwięk jest nieprzerwanie emitowany przez wbudowane głośniki laptopa, a karta dźwiękowa nie przełącza toru audio. Zdarza się również objaw odwrotny: po odłączeniu słuchawek urządzenie nadal rejestruje obecność wtyczki w gnieździe, co skutkuje całkowitym wyciszeniem głośników wewnętrznych laptopa.

Do usterki portu zaliczają się także uszkodzenia mechaniczne widoczne z zewnątrz, takie jak ułamana końcówka wtyczki zablokowana wewnątrz gniazda, wyczuwalny luz uniemożliwiający stabilne osadzenie wtyku lub wpadnięcie całego elementu do wnętrza obudowy na skutek pęknięcia mocowań. Dodatkowo objawem awarii bywa brak działania mikrofonu zintegrowanego z zestawem słuchawkowym, któremu towarzyszą głośne piski, buczenie lub zniekształcenia elektroakustyczne.

Możliwe przyczyny awarii złącza audio

Awarie gniazda słuchawkowego w laptopach Gigabyte wynikają z szeregu czynników mechanicznych, elektrycznych oraz eksploatacyjnych. Przyczyny usterki, uszeregowane od występujących najczęściej do najrzadszych, obejmują następujące zjawiska:

Naprężenia mechaniczne i szarpnięcia przewodu — gwałtowne pociągnięcie za kabel słuchawkowy, upadek laptopa z podłączonym wtykiem lub przenoszenie urządzenia w torbie bez odpięcia akcesoriów prowadzi do wygięcia wewnętrznych styków lub wyłamania obudowy gniazda.
Pęknięcia spoiwa lutowniczego i zimne luty — mikroskopijne pęknięcia cyny łączącej wyprowadzenia gniazda z płytą główną, powstające pod wpływem nieustannych naprężeń mechanicznych oraz cyklicznych zmian temperatury podczas pracy laptopa.
Zerwanie padów lutowniczych — miedzianych punktów kontaktowych na laminacie PCB (Printed Circuit Board — wielowarstwowej płytce obwodu drukowanego), do których przylutowane są nóżki złącza. Występuje przy silnym wyłamaniu portu.
Zanieczyszczenia fizyczne i ciała obce — zbity kurz, włókna tkanin lub resztki złamanych wtyków blokujące prawidłowe osadzenie złącza i izolujące powierzchnie stykowe.
Zużycie eksploatacyjne sprężynujących blaszek stykowych — utrata elastyczności metalowych styków po tysiącach cykli wpięcia i wypięcia wtyku, co skutkuje brakiem docisku do pól kontaktowych wtyczki.
Uszkodzenie mikrostyku detekcji — wewnętrznego mechanizmu Jack Sense (mechaniczno-elektrycznego przełącznika informującego kodek audio o fizycznej obecności wtyczki w gnieździe).
Przepięcia elektrostatyczne ESD (Electrostatic Discharge — wyładowanie elektrostatyczne) — przeskok ładunku elektrycznego z ciała użytkownika lub odzieży na piny gniazda, powodujący uszkodzenie diod zabezpieczających lub wejścia przetwornika.
Korozja i utlenienie powierzchni stykowej — degradacja chemiczna wywołana wilgocią z otoczenia lub kontaktem z cieczą, prowadząca do powstania warstwy tlenków o wysokiej rezystancji.
Uszkodzenie zintegrowanego kodeka audio — awaria układu scalonego Realtek ALC odpowiedzialnego za przetwarzanie sygnałów cyfrowych na analogowe, co uniemożliwia generowanie dźwięku mimo sprawnego gniazda.

Przebieg profesjonalnej diagnozy i naprawy gniazda jack

Proces naprawy złącza audio w laptopach Gigabyte (w tym seriach AORUS, AERO, G-Series oraz konstrukcjach z linii P-Series, Sabre, Q-Series, U-Series, W-Series i WA-Series) wymaga precyzyjnego podejścia laboratoryjnego. Procedura serwisowa składa się z następujących etapów:

Demontaż obudowy i odłączenie zasilania — bezpieczne otwarcie obudowy urządzenia, odpięcie baterii głównej oraz rozładowanie ładunków szczątkowych z przetwornic płyty głównej.
Weryfikacja architektury połączenia — ustalenie, czy gniazdo audio jest wlutowane bezpośrednio w laminat płyty głównej, czy znajduje się na osobnej płytce połączeniowej I/O (Input/Output — płytce portów wejścia-wyjścia połączonej z płytą główną za pomocą taśmy sygnałowej FFC/FPC).
Inspekcja mikroskopowa — ocena stanu fizycznego złącza, weryfikacja integralności padów lutowniczych, ścieżek sygnałowych oraz poszukiwanie ewentualnych mikropęknięć w strukturze laminatu PCB pod mikroskopem stereoskopowym.
Pomiary elektryczne — badanie ciągłości obwodów multimetrem cyfrowym, weryfikacja linii sygnałowych lewego i prawego kanału, linii mikrofonowej, masy oraz poprawności działania obwodu logicznego detekcji Jack Sense.
Demontaż uszkodzonego komponentu — wylutowanie niesprawnego gniazda przy użyciu stacji lutowniczej na gorące powietrze (hot air — urządzenia emitującego strumień podgrzanego powietrza) oraz spoiwa niskotopliwego, co chroni delikatny laminat przed przegrzaniem i delaminacją (rozwarstwieniem struktury płytki).
Oczyszczenie i regeneracja pól lutowniczych — usunięcie starego spoiwa za pomocą miedzianej plecionki rozlutowniczej oraz zmycie pozostałości topnika alkoholem izopropylowym. W przypadku zerwanych padów wykonywana jest rekonstrukcja ścieżek za pomocą mikro-mostków z drutu emaliowanego, zabezpieczanych światłoutwardzalną maską UV (lakierem polimeryzującym pod wpływem promieniowania ultrafioletowego).

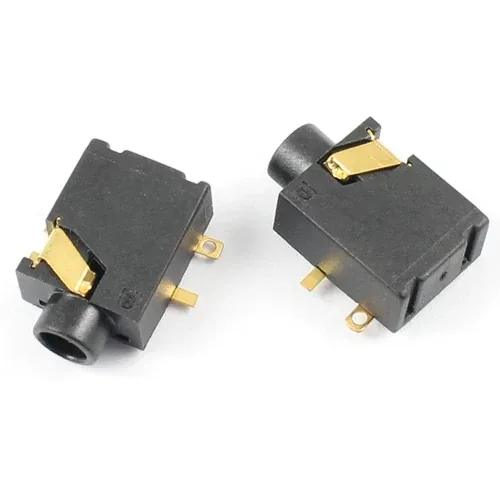

Montaż nowego złącza — precyzyjne wlutowanie fabrycznie nowego, oryginalnego gniazda słuchawkowego o ściśle określonym profilu mechanicznym, z zastosowaniem odpowiedniego stopu lutowniczego i topnika no-clean (preparatu ułatwiającego lutowanie, niepozostawiającego agresywnych resztek).
Kontrola jakości i testy odsłuchowe — ponowny montaż laptopa, podłączenie aparatury pomiarowej oraz weryfikacja pasma przenoszenia, poziomu szumów, separacji kanałów stereo, czułości toru mikrofonowego oraz automatycznego przełączania pomiędzy głośnikami a słuchawkami.

Warianty i odmiany problemów ze złączem audio

Awarie toru słuchawkowego w laptopach Gigabyte różnią się zakresem uszkodzeń oraz sposobem ich eliminacji w zależności od konstrukcji sprzętowej:

Wariant ze złączem combo TRRS a wariant z gniazdami rozdzielonymi. Współczesne laptopy Gigabyte AORUS oraz AERO wykorzystują pojedyncze złącze combo jack 3.5 mm, które integruje wyjście słuchawkowe i wejście mikrofonowe. W starszych modelach, takich jak Gigabyte Sabre czy wybrane wersje P-Series, stosowano dwa niezależne gniazda — osobne dla słuchawek i osobne dla mikrofonu. Uszkodzenie w złączu combo może objawiać się poprawnym działaniem słuchawek przy jednoczesnym braku rejestracji dźwięku z mikrofonu z powodu usterki czwartego pierścienia stykowego.

Ułamanie elementu wtyku wewnątrz gniazda. Jest to czysto mechaniczna blokada, w której odłamana metalowa końcówka wtyczki pozostaje zakleszczona w głębi komory złącza. Wymaga to precyzyjnej ekstrakcji przy użyciu mikronarzędzi bez uszkadzania wewnętrznych styków lub pełnej wymiany gniazda, jeśli blaszki uległy trwałemu zniekształceniu.

Wyrwanie gniazda z uszkodzeniem ścieżek sygnałowych. Występuje po mocnym szarpnięciu przewodu. Poza samym portem uszkodzeniu ulega wówczas struktura laminatu PCB, co wymaga odtworzenia mikroskopijnych ścieżek miedzianych łączących gniazdo z przetwornikiem DAC (Digital-to-Analog Converter — przetwornikiem cyfrowo-analogowym) oraz elementami filtrującymi.

Zawieszenie układu detekcji wtyku. Problem ma podłoże mechaniczno-elektroniczne, w którym styk detekcyjny zostaje trwale zwarty lub rozwarty. W efekcie system stale raportuje podłączenie słuchawek, uniemożliwiając korzystanie z wbudowanego nagłośnienia laptopa.

Błędy popełniane podczas prób samodzielnej naprawy

Próby naprawy gniazda słuchawkowego we własnym zakresie bez odpowiednich narzędzi i wiedzy elektronicznej z reguły prowadzą do pogłębienia usterki i zwiększenia kosztów naprawy. Do najczęstszych błędów należą:

Usuwanie zablokowanego wtyku za pomocą kleju cyjanoakrylowego — wprowadzanie do wnętrza portu wykałaczek lub drutów z klejem błyskawicznym kończy się rozlaniem spoiwa na blaszki stykowe, co trwale izoluje złącze i uniemożliwia jakąkolwiek naprawę poza pełną wymianą elementu.
Dłubanie ostrymi narzędziami metalowymi — używanie igieł, spinaczy lub wkrętów powoduje nieodwracalne powyginanie i połamanie delikatnych styków wewnętrznych, a także stwarza ryzyko zwarcia linii zasilania mikrofonu do masy, co może uszkodzić kodek audio na płycie głównej.
Stosowanie preparatów chemicznych ogólnego przeznaczenia — wtryskiwanie do gniazda środków smarująco-penetrujących lub preparatów na bazie olejów powoduje rozpuszczenie plastikowej obudowy gniazda, degradację styków i gromadzenie się lepkich zanieczyszczeń.
Próby lutowania transformatorowego — używanie nieprzystosowanych, zbyt mocnych lutownic bez kontroli temperatury i zabezpieczenia ESD prowadzi do przegrzania laminatu PCB, odklejenia i zniszczenia miedzianych padów oraz uszkodzenia sąsiadujących komponentów SMD (Surface Mount Device — elementów montowanych powierzchniowo).
Wymuszanie kontaktu poprzez doginanie wtyczki pod kątem — wywieranie stałego nacisku na wpięty wtyk w celu uzyskania dźwięku pogłębia pęknięcia cyny i doprowadza do wyrwania metalowych wyprowadzeń z płyty głównej.

Czas trwania naprawy

Czas realizacji usługi jest ściśle uzależniony od stopnia skomplikowania usterki oraz architektury płyty głównej danego modelu laptopa Gigabyte. Typowa naprawa z reguły nie przekracza 3 dni. W tym okresie przeprowadzana jest szczegółowa diagnoza, precyzyjne wlutowanie nowego komponentu, ewentualna rekonstrukcja zerwanych połączeń na laminacie oraz pełna procedura testów laboratoryjnych toru audio.

Wszystkie prace wykonujemy wyłącznie przy użyciu nowych, fabrycznych podzespołów, co gwarantuje pełną zgodność mechaniczną i elektryczną z parametrami urządzeń Gigabyte AORUS, AERO oraz G-Series.

Czynności wstępne przed przekazaniem laptopa do serwisu

Zanim sprzęt zostanie przekazany do weryfikacji serwisowej, warto wykonać kilka podstawowych kroków diagnostycznych, które pozwolą wykluczyć usterki akcesoriów:

Weryfikacja słuchawek na innym urządzeniu — podłączenie zestawu słuchawkowego do telefonu, innego komputera lub konsoli w celu potwierdzenia, że przewód i przetworniki słuchawek są w pełni sprawne.
Sprawdzenie innego zestawu audio w laptopie — podpięcie innych, sprawnych słuchawek do gniazda w laptopie Gigabyte, co pozwala upewnić się, że problem leży po stronie komputera.
Kontrola ustawień w systemie operacyjnym — sprawdzenie poziomu głośności, wybranego domyślnego urządzenia odtwarzania w mikserze dźwięku oraz ustawień w oprogramowaniu Gigabyte Control Center lub AORUS Control Center.
Bezpieczne przygotowanie urządzenia — wyłączenie laptopa z poziomu menu systemu, odłączenie zewnętrznych urządzeń peryferyjnych oraz przygotowanie oryginalnego zasilacza sieciowego do przekazania wraz z komputerem.

Czego zdecydowanie nie należy robić przed oddaniem sprzętu:

Nie należy rozkręcać obudowy laptopa bez specjalistycznych narzędzi antystatycznych, aby uniknąć uszkodzenia zatrzasków, zerwania taśm sygnałowych lub wywołania zwarcia na płycie głównej.
Nie wolno czyścić wnętrza portu alkoholem kosmetycznym, wodą ani metalowymi przedmiotami.
Nie należy modyfikować zaawansowanych wpisów w rejestrze systemowym ani instalować nieoficjalnych sterowników dźwięku z niepewnych źródeł.

Kiedy brak dźwięku nie wynika z uszkodzenia gniazda jack

Brak sygnału audio w słuchawkach nie zawsze jest równoznaczny z fizycznym uszkodzeniem portu 3.5 mm. Istnieje szereg usterek o zbliżonych objawach, które wymagają odmiennych procedur naprawczych:

Konflikt oprogramowania i błędy sterowników. Po automatycznych aktualizacjach systemu Windows lub pakietów sterowników może dojść do uszkodzenia plików biblioteki Realtek High Definition Audio. W takim przypadku urządzenie odtwarzające może być niewidoczne w systemie, mimo że port fizycznie jest całkowicie sprawny.

Awaria układu kodeka audio lub przetwornika DAC. Jeśli uszkodzeniu uległ układ scalony na płycie głównej (np. Realtek ALC1220 z torem ESS SABRE Hi-Fi spotykanym w zaawansowanych modelach AORUS i AERO), dźwięk zanika całkowicie — zarówno w słuchawkach, jak i we wbudowanych głośnikach, a karta dźwiękowa może zgłaszać błąd z kodem w Menedżerze urządzeń.

Uszkodzenie przewodu słuchawkowego. Wewnętrzne pęknięcie żyły miedzianej w kablu słuchawek tuż przy wtyczce lub przy nauszniku daje identyczny objaw przerywania dźwięku przy poruszaniu, co bywa mylone z uszkodzeniem portu w laptopie.

Przełączenie wyjścia na złącze cyfrowe. Podłączenie zewnętrznego monitora przez złącze HDMI lub DisplayPort może spowodować automatyczne przekierowanie domyślnego strumienia audio do ekranu zewnętrznego, co skutkuje brakiem dźwięku w gnieździe analogowym.

Najczęściej zadawane pytania

Czy wymiana gniazda słuchawkowego wymaga wymiany całej płyty głównej laptopa Gigabyte?
Nie. Wymiana portu audio jest procedurą realizowaną na poziomie pojedynczego komponentu. Nasi serwisanci wylutowują uszkodzone złącze i montują nowy element bezpośrednio na płycie głównej lub na dedykowanej płytce I/O, co pozwala przywrócić pełną sprawność toru audio bez konieczności ponoszenia kosztów wymiany całego laminatu bazowego.

Czy ułamana końcówka wtyczki w gnieździe oznacza konieczność montażu nowego portu?
Nie w każdym przypadku. Jeśli odłamany fragment nie doprowadził do trwałego odkształcenia lub połamania wewnętrznych blaszek stykowych, możliwa jest precyzyjna ekstrakcja ciała obcego za pomocą narzędzi mikromechanicznych. W sytuacji, gdy styki zostały rozgięte lub pęknięte, montujemy nowe gniazdo.

Dlaczego po odłączeniu słuchawek głośniki laptopa nie zaczynają grać?
Sytuacja ta wynika zazwyczaj z uszkodzenia mikrostyku Jack Sense wewnątrz gniazda słuchawkowego. Gdy blaszka detekcyjna ulegnie mechanicznemu zacięciu lub zwarciu, kodek audio stale interpretuje stan portu jako zajęty i blokuje przekazywanie sygnału do wzmacniacza głośników wbudowanych.

Czy naprawa gniazda słuchawkowego wiąże się z ryzykiem utraty danych z dysku?
Wymiana portu audio jest ingerencją w układ elektroniczny toru dźwiękowego i nie wpływa na strukturę plików zapisanych na nośnikach SSD lub HDD. Domyślnie pracujemy bez konieczności podawania hasła użytkownika, chyba że weryfikacja specyficznych funkcji oprogramowania audio wymaga dostępu do profilu systemowego, o czym zawsze informujemy.

Warunki realizacji usługi

Serwis laptopów Gigabyte działa w systemie obsługi door-to-door, zapewniając pełen komfort bez konieczności wychodzenia z domu lub biura. Sprzęt odbieramy i zwracamy bez opłat, a dojazd do klienta realizowany jest w czasie do 1 godziny od momentu przyjęcia zgłoszenia.

Każde urządzenie przechodzi szczegółowe sprawdzenie — diagnoza laptopa jest bezpłatna. Po jej przeprowadzeniu przedstawiamy indywidualną wycenę zależną od zakresu prac i budowy płyty głównej. Dopiero po akceptacji warunków przystępujemy do naprawy, którą wykonują nasi serwisanci, a nie zewnętrzni podwykonawcy. W przypadku rezygnacji z naprawy sprzętu odebranego w trybie door-to-door laptop jest zwracany bez naliczania jakichkolwiek opłat diagnostycznych.

Wszystkie naprawy realizowane są z wykorzystaniem wyłącznie nowych, fabrycznych części zamiennych. Na wykonaną usługę oraz zamontowane podzespoły udzielana jest gwarancja do 12 miesięcy. Doświadczenie serwisu wynosi ponad 20 lat, a liczba zrealizowanych napraw w całej sieci przekracza 10 000 urządzeń. Większość usterek usuwamy podczas pierwszej wizyty, a na czas trwania bardziej złożonych prac dostępny jest bezpłatny laptop zastępczy. Do każdej zrealizowanej naprawy wystawiana jest faktura.
