Objawy uszkodzenia portu combo audio i mikrofonu

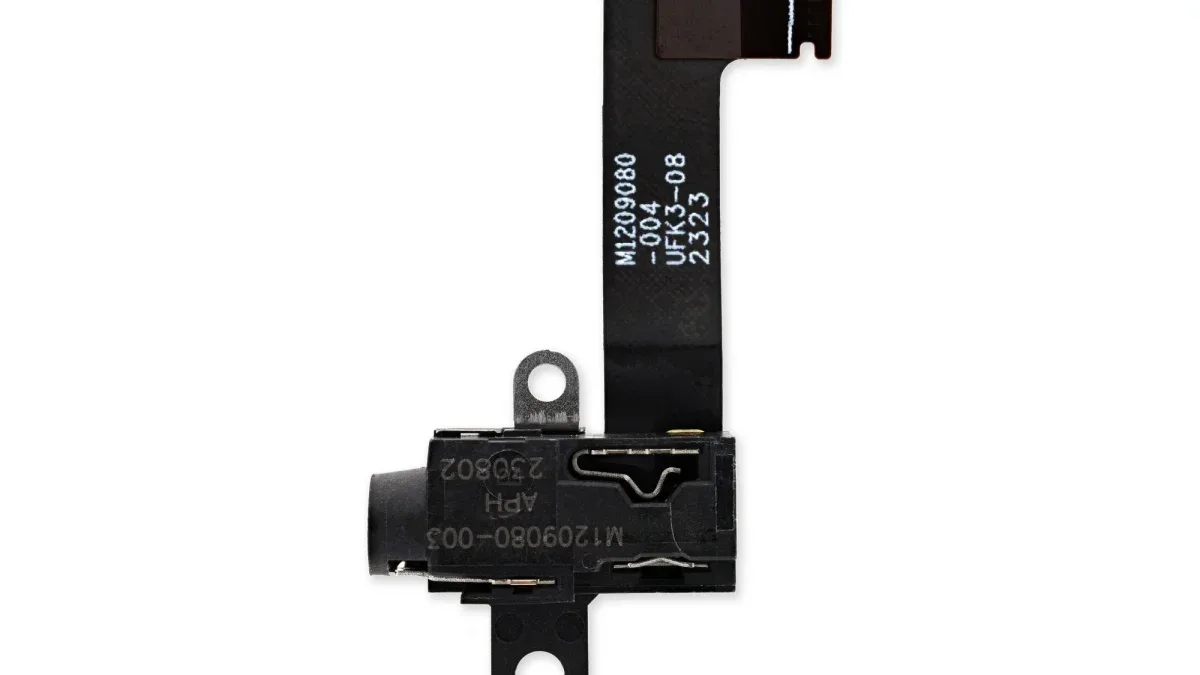

Port combo audio/mikrofon, czyli złącze minijack 3.5 mm TRRS (zintegrowane gniazdo czteropolowe obsługujące jednocześnie lewy i prawy kanał audio, masę oraz sygnał mikrofonu), należy do najbardziej obciążonych mechanicznie elementów zewnętrznych w laptopie. W przypadku wystąpienia usterki tego portu obserwuje się szereg powtarzalnych symptomów podczas codziennego podłączania słuchawek lub zestawu słuchawkowego.

Najczęściej występującym objawem jest całkowity brak sygnału audio w przetwornikach słuchawek bądź odtwarzanie dźwięku wyłącznie w jednym kanale (w lewej lub prawej słuchawce). Dźwięk często zanika lub pojawia się na ułamek sekundy w momencie poruszania wtykiem, jego dociskania lub obracania wewnątrz gniazda, co świadczy o niestabilnym kontakcie elektrycznym. Zjawisku temu towarzyszą wyraźne trzaski, przerywanie pasma przenoszenia oraz jednostajny szum elektrostatyczny.

Drugą grupą objawów są usterki toru wejściowego, czyli mikrofonu. System operacyjny może całkowicie ignorować podłączenie zewnętrznego mikrofonu, rejestrować dźwięk o skrajnie niskim poziomie głośności lub nagrywać wyłącznie głośne buczenie (przydźwięk sieciowy o częstotliwości 50 Hz wynikający z utraty połączenia z masą sygnałową). W wielu przypadkach wbudowany mikrofon w ramce ekranu działa poprawnie, podczas gdy mikrofon w zestawie słuchawkowym pozostaje nieaktywny.

Kolejnym charakterystycznym objawem jest brak dźwięku z wbudowanych głośników laptopa po fizycznym odłączeniu wtyczki słuchawek. Dochodzi do tego w sytuacji, gdy wewnętrzny mechanizm przełączający w gnieździe pozostaje mechanicznie zablokowany w pozycji otwartej, przez co oprogramowanie sterujące stale traktuje gniazdo jako zajęte i blokuje tor głośnikowy.

Do usterek o charakterze typowo mechanicznym zalicza się ułamanie metalowego bolca wtyku jack, którego fragment klinuje się głęboko w cylindrze gniazda, a także całkowite poluzowanie lub zapadnięcie się portu do wnętrza obudowy przy próbie podłączenia kabla. Zdarza się również, że w zasobniku systemowym pojawiają się nieustannie powtarzające się komunikaty informujące o naprzemiennym podłączaniu i odłączaniu urządzenia audio.

Możliwe przyczyny awarii złącza słuchawkowo-mikrofonowego

Awarie zintegrowanego portu audio w laptopach wynikają z czynników eksploatacyjnych, mechanicznych oraz elektrycznych. Poniżej przedstawiono najczęstsze przyczyny powstawania problemu, uszeregowane od najbardziej powszechnych:

Odkształcenie lub mechaniczne wyłamanie wewnętrznych blaszek stykowych (sprężynujących elementów metalowych dociskających poszczególne pola wtyczki TRRS) spowodowane zmęczeniem materiału lub gwałtownym pociągnięciem za przewód słuchawkowy pod kątem.
Pęknięcie połączeń lutowanych (tzw. zimne luty — mikroskopijne szczeliny w spoiwie łączącym wyprowadzenia gniazda z płytą główną) powstałe pod wpływem powtarzających się naprężeń dźwigniowych wywieranych przez wpiętą wtyczkę podczas przenoszenia laptopa.
Zerwanie miedzianych pól lutowniczych oraz ścieżek sygnałowych z laminatu PCB (Printed Circuit Board — wielowarstwowej płytki drukowanej), co ma miejsce przy silnym uderzeniu we wpięty wtyk lub upadku urządzenia.
Zanieczyszczenie wnętrza portu zbitym kurzem i włóknami tkanin (ciałami obcymi tworzącymi warstwę izolującą i uniemożliwiającą pełne wsunięcie wtyku do oporu).
Uszkodzenie zintegrowanego styku detekcji jack-detect (miniaturowego przełącznika mechanicznego informującego kontroler audio o fizycznym wetknięciu wtyczki), co powoduje błędne rozpoznawanie stanu gniazda przez system operacyjny.
Przebicie elektrostatyczne wywołane przez zjawisko ESD (Electrostatic Discharge — nagłe wyładowanie ładunku elektrostatycznego z dłoni lub odzieży przez metalową końcówkę kabla), które niszczy diody zabezpieczające TVS (półprzewodnikowe elementy chroniące linie sygnałowe) lub bezpośrednio strukturę kodeka audio.
Przetarcie lub naderwanie taśmy sygnałowej FFC (Flexible Flat Cable — elastycznego płaskiego przewodu wielożyłowego) łączącej pomocniczy moduł audio z płytą główną w konstrukcjach z osobną płytką I/O.

Przebieg profesjonalnej diagnozy i naprawy portu audio

Naprawa toru audio w serwisie jest realizowana zgodnie z rygorystycznymi procedurami ochrony przed wyładowaniami elektrostatycznymi ESD (Electrostatic Discharge — procedurami zapobiegającymi uszkodzeniom podzespołów przez ładunki elektrostatyczne na stanowisku serwisowym).

Pierwszym krokiem jest bezpieczny demontaż obudowy laptopa Gigabyte, bezzwłoczne odłączenie głównej baterii zasilającej oraz odpięcie baterii podtrzymującej pamięć CMOS (pamięć przechowującą podstawowe ustawienia sprzętowe płyty głównej), co eliminuje ryzyko przypadkowego zwarcia podczas prac montażowych.

Następnie inżynier przeprowadza szczegółową inspekcję optyczną przy wykorzystaniu mikroskopu stereoskopowego (przyrządu optycznego dającego trójwymiarowy obraz w dużym powiększeniu). Sprawdzany jest stan mechaniczny korpusu gniazda, ciągłość ścieżek oraz stan spoiwa lutowniczego. Równolegle przeprowadzane są pomiary elektryczne za pomocą multimetru cyfrowego oraz oscyloskopu cyfrowego (przyrządu pomiarowego rejestrującego zmiany napięcia w czasie):

Pomiar spadków napięć na liniach wyjściowych lewego i prawego kanału audio (wykrywanie przerw w obwodzie lub zwarć do masy).
Pomiar napięcia polaryzacji mikrofonu, tzw. bias voltage (stałego napięcia rzędu 2-3 V wymaganego do prawidłowej pracy miniaturowej kapsuły elektretowej w mikrofonie).
Weryfikacja linii sygnałowej detekcji wtyku pod kątem prawidłowej zmiany stanu logicznego przy wsuwaniu próbnika serwisowego.

Gdy zachodzi konieczność wymiany gniazda, procedura przebiega według następujących etapów:

Wylutowanie uszkodzonego elementu przy użyciu stacji lutowniczej hot-air (urządzenia nadmuchującego precyzyjnie ogrzane powietrze) z dobraną dyszą profilową, co zapobiega przegrzaniu sąsiadujących miniaturowych komponentów SMD (komponentów montowanych powierzchniowo na płycie).
Oczyszczenie pól lutowniczych ze starego, utlenionego spoiwa bezołowiowego przy pomocy chemicznego topnika o wysokiej aktywności oraz miedzianej plecionki odsysającej.
Odbudowa zerwanych pól montażowych, jeśli w wyniku uderzenia doszło do wyrwania miedzi z laminatu. W tym celu wykonuje się mikromostki z emaliowanego drutu nawojowego, które następnie zabezpiecza się i utwardza światłoutwardzalną maską lutowniczą UV (polimerową żywicą ochronną polimeryzującą pod wpływem promieniowania ultrafioletowego).
Wlutowanie fabrycznie nowego, oryginalnego gniazda TRRS o identycznej geometrii wyprowadzeń przy użyciu profesjonalnej stacji lutowniczej ze stabilizacją temperatury grota oraz stopu lutowniczego o podwyższonej elastyczności mechanicznej.
Weryfikacja i ewentualna wymiana uszkodzonych elementów filtrujących, diod TVS lub samego układu scalonego kodeka audio (np. układów z rodziny Realtek ALC lub przetwornika cyfrowo-analogowego DAC ESS Sabre stosowanych w wybranych modelach AORUS), jeśli usterka miała podłoże przepięciowe.
Dokładne zmycie pozostałości topnika w kąpieli z wykorzystaniem alkoholu izopropylowego IPA (wysokiej czystości rozpuszczalnika do czyszczenia elektroniki).

Po zmontowaniu obudowy laptop przechodzi pełne testy funkcjonalne: pomiar zniekształceń nieliniowych THD (Total Harmonic Distortion — całkowitych zniekształceń harmonicznych), test separacji kanałów stereo, weryfikację rejestracji pasma mikrofonowego oraz automatycznego wyciszania głośników wewnętrznych po wpięciu wtyku.

Warianty konstrukcyjne złącza w laptopach Gigabyte i specyfika usterek

Układ gniazda combo audio w laptopach marki Gigabyte różni się w zależności od serii i generacji obudowy, co determinuje sposób przeprowadzania naprawy:

Gniazdo zintegrowane bezpośrednio na laminacie płyty głównej — rozwiązanie stosowane w zaawansowanych laptopach gamingowych z serii AORUS (np. AORUS 15, AORUS 17, AORUS 17X) oraz smukłych modelach dla twórców z serii AERO (np. AERO 14, AERO 15, AERO 16 OLED, AERO 17). W tych konstrukcjach złącze jest przylutowane do wielowarstwowej płyty głównej o dużej gęstości upakowania elementów. Wszelkie naprawy wymagają precyzyjnego operowania temperaturą, aby nie doprowadzić do delaminacji (rozwarstwienia struktury laminatu pod wpływem przegrzania).
Gniazdo umieszczone na pomocniczej płytce I/O (Input/Output Sub-Board — dedykowanym module elektronicznym zawierającym porty peryferyjne) — wariant spotykany w laptopach z serii Gigabyte G-Series (np. G5, G7, G6) oraz modelach historycznych z serii P-Series, Sabre, Q-Series, U-Series, W-Series i WA-Series. Płytka ta łączy się z płytą główną za pomocą taśmy wielożyłowej FFC. W przypadku tych urządzeń diagnostyka obejmuje również weryfikację stanu samej taśmy oraz jej gniazd zatrzaskowych ZIF (Zero Insertion Force — złączy o zerowej sile nacisku podczas montażu taśmy).
Wybiórcze uszkodzenie toru mikrofonowego — sytuacja, w której słuchawki grają prawidłowo, ale mikrofon nie przesyła sygnału. Wynika to zazwyczaj z odgięcia najgłębszego pinu kontaktowego w gnieździe (odpowiadającego za linię mikrofonu w standardzie CTIA) lub przepalenia miniaturowego dławika filtrującego napięcie polaryzacji na płycie.
Trwałe zwarcie styku detekcji — objawia się całkowitym brakiem dźwięku z głośników wbudowanych przy jednoczesnym braku podłączonych słuchawek. Kontroler dźwięku stale odbiera informację o obecności wtyczki i przekierowuje strumień audio na nieaktywne wyjście.
Przesłuch międzykanałowy i buczenie tła (zjawisko crosstalk — niepożądane przenikanie sygnału wyjściowego audio do toru mikrofonowego) — powstaje na skutek uszkodzenia lub degradacji punktu połączenia masy analogowej AGND (Analog Ground — wyodrębnionej linii masy chroniącej tor audio przed zakłóceniami cyfrowymi).

Błędy popełniane podczas prób samodzielnej naprawy

Próby naprawy gniazda combo audio bez odpowiedniej wiedzy i narzędzi laboratoryjnych zazwyczaj kończą się powiększeniem uszkodzeń płyty głównej. Do najczęstszych błędów należą:

Używanie klejów cyjanoakrylowych (klejów błyskawicznych twardniejących pod wpływem wilgoci) na wykałaczce lub zapałce w celu wyciągnięcia ułamanego bolca wtyczki. Płynny klej pod wpływem zjawiska kapilarnego natychmiast wpływa do wnętrza gniazda, oblepia sprężyste blaszki stykowe i trwale łączy je z obudową, uniemożliwiając usunięcie ułamanego elementu i wymuszając bezwzględną wymianę całego gniazda.
Wprowadzanie do otworu portu ostrych metalowych przedmiotów (igieł, agrafek, spinaczy biurowych, pęset). Powoduje to mechaniczne zniekształcenie lub całkowite wyłamanie blaszek kontaktowych, a w przypadku włączonego laptopa prowadzi do zwarcia linii zasilania mikrofonu do masy, co skutkuje uszkodzeniem obwodów zasilających wewnątrz kodeka audio.
Aplikowanie do gniazda preparatów chemicznych ogólnego zastosowania (np. uniwersalnych aerozoli penetrujących) lub nieodpowiednich zmywaczy. Środki te wchodzą w reakcję chemiczną z tworzywem sztucznym korpusu gniazda, powodując jego kruszenie, a pozostająca tłusta powłoka przyciąga kurz i tworzy upływności prądowe między pinami.
Próby lutowania gniazda lutownicą transformatorową (narzędziem lutowniczym generującym ciepło i silne impulsy elektromagnetyczne przez przepływ prądu zwarciowego). Brak precyzyjnej stabilizacji temperatury prowadzi do natychmiastowego odklejenia i zerwania miedzianych pól montażowych od laminatu, a pole elektromagnetyczne może trwale zniszczyć procesor dźwięku.
Siłowe dociskanie lub wyginanie wtyczki w uszkodzonym gnieździe w celu chwilowego uzyskania kontaktu elektrycznego. Działanie to tworzy efekt dźwigni, wyłamując kolejne punkty lutownicze i powodując powstawanie mikropęknięć w wewnętrznych warstwach płytki drukowanej.

Czas realizacji naprawy złącza audio

Wymiana uszkodzonego złącza combo audio oraz ewentualna regeneracja połączeń ścieżek na laminacie jest standardową procedurą laboratoryjną. Typowa naprawa sprzętu z reguły nie przekracza 3 dni.

W przypadku konieczności sprawnego przekazania sprzętu do serwisu dojazd do klienta w celu odbioru laptopa wynosi do 1 godziny od momentu zgłoszenia.

Bezpieczne czynności przed przekazaniem sprzętu do serwisu

Przed przekazaniem laptopa Gigabyte do weryfikacji serwisowej zaleca się wykonanie kilku podstawowych kroków diagnostycznych pozwalających wykluczyć usterkę samego akcesorium lub błąd konfiguracyjny:

Sprawdzić posiadane słuchawki lub zestaw słuchawkowy na innym urządzeniu (np. telefonie, tablecie lub innym komputerze), co pozwala upewnić się, że kabel akcesorium nie uległ przerwaniu przy wtyczce.
Podłączyć do laptopa inny, sprawny zestaw słuchawkowy w celu zweryfikowania, czy objaw występuje identycznie na różnych akcesoriach.
Zweryfikować ustawienia audio w panelu sterowania systemu operacyjnego oraz w aplikacji Gigabyte Control Center (firmowym oprogramowaniu do zarządzania profilami pracy podzespołów i ustawieniami multimediów), upewniając się, że wyjście audio nie zostało wyciszone programowo.
Wykonać kopię zapasową ważnych danych osobistych na nośnik zewnętrzny USB lub dysk sieciowy.
Przygotować oryginalny zasilacz dołączony do laptopa, który jest niezbędny do przeprowadzenia testów pod pełnym obciążeniem energetycznym.

Czego kategorycznie nie należy wykonywać we własnym zakresie:

Nie rozkręcać obudowy laptopa bez specjalistycznych narzędzi antystatycznych, gdyż grozi to wyłamaniem plastikowych zaczepów korpusu lub uszkodzeniem taśm sygnałowych.
Nie podejmować prób usuwania zakleszczonych fragmentów wtyczek przy użyciu narzędzi metalowych lub klejów.
Nie stosować żadnych płynów ani aerozoli bezpośrednio do wnętrza gniazda.
Nie zginać wtyku na siłę w celu wymuszenia kontaktu elektrycznego.

Kiedy brak dźwięku nie oznacza uszkodzenia gniazda audio

Objawy braku dźwięku lub niedziałającego mikrofonu mogą być wywołane przez inne czynniki techniczne niezwiązane z fizycznym uszkodzeniem portu combo jack:

Usterka sterowników lub zawieszenie usług systemowych — błąd w działaniu usługi Windows Audio lub nieprawidłowa wersja sterownika Realtek High Definition Audio po aktualizacji systemu operacyjnego może uniemożliwić przełączanie strumieni audio. Ponowna czysta instalacja dedykowanych sterowników przywraca wówczas pełną sprawność.
Blokada prywatności w ustawieniach systemowych — globalne wyłączenie uprawnień dostępu aplikacji do mikrofonu w ustawieniach prywatności systemu Windows skutkuje brakiem rejestracji głosu mimo w pełni sprawnego toru sprzętowego.
Niezgodność standardów wtyku TRRS (standard CTIA a standard OMTP — dwa różne układy wyprowadzeń sygnału mikrofonu i masy na pierścieniach wtyku 3.5 mm). Podłączenie słuchawek w standardzie OMTP do gniazda CTIA powoduje wyciszenie wokali oraz brak działania mikrofonu, co rozwiązuje zastosowanie odpowiedniego adaptera krosującego.
Uszkodzenie przetworników głośników wbudowanych — mechaniczne przerwanie cewki głośnika lub naderwanie membrany objawia się brakiem dźwięku z komputera, podczas gdy dźwięk w słuchawkach działa bez zakłóceń.
Uszkodzenie kontrolera audio w mostku hybrydowym PCH (Platform Controller Hub — zintegrowanym układzie chipsetu zarządzającym komunikacją z urządzeniami peryferyjnymi) lub magistrali cyfrowej HD Audio w procesorze, co skutkuje niewykrywaniem karty dźwiękowej w menedżerze urządzeń.

Najczęstsze pytania i odpowiedzi

Czy uszkodzenie portu combo audio wymaga wymiany całej płyty głównej?
Wymiana całej płyty głównej nie jest konieczna. Uszkodzone gniazdo audio podlega wymianie na poziomie pojedynczego komponentu elektronicznego (lutowanie SMD/THT). Wymieniane jest wyłącznie uszkodzone złącze, co pozwala przywrócić pełną sprawność toru dźwiękowego bez konieczności ponoszenia kosztów wymiany sprawnych podzespołów głównych.
Dlaczego po odłączeniu słuchawek głośniki laptopa nadal nie działają?
Wewnątrz gniazda znajduje się mechaniczny styk detekcji wpięcia wtyczki. W przypadku mechanicznego odkształcenia lub zablokowania tej blaszki kontroler dźwięku stale otrzymuje sygnał informujący o obecności słuchawek w porcie i automatycznie odcina zasilanie głośników wewnętrznych. Wymiana gniazda na nowe usuwa ten problem.
Czy ułamaną końcówkę wtyku jack da się usunąć bez rozlutowywania portu?
Po bezpiecznym demontażu obudowy i wyjęciu płyty głównej serwisant ocenia możliwość wypchnięcia zakleszczonego fragmentu przez tylny otwór rewizyjny złącza przy użyciu mikronarzędzi. Jeżeli jednak blaszki stykowe uległy odkształceniu podczas łamania wtyczki, konieczne jest wlutowanie nowego gniazda, aby zapewnić prawidłowy docisk styków.
Czy do naprawy gniazda audio konieczne jest udostępnienie hasła do systemu operacyjnego?
Domyślnie serwis przeprowadza diagnostykę i testy toru audio przy użyciu własnych, niezależnych środowisk diagnostycznych uruchamianych z zewnętrznego nośnika pamięci, bez potrzeby logowania się do systemu użytkownika. Hasło do konta może być potrzebne jedynie w sporadycznych przypadkach, gdy zachodzi konieczność weryfikacji specyficznych ustawień oprogramowania producenta, a cel jest zawsze szczegółowo przedstawiany przed realizacją.

Warunki realizacji naprawy i obsługa serwisowa

Obsługa serwisowa laptopów marki Gigabyte realizowana jest w całości w wygodnym modelu door-to-door. Sprzęt odbieramy i zwracamy bez opłat, a bezpłatny dojazd do klienta wynosi do 1 godziny od momentu przyjęcia zgłoszenia.

Diagnoza laptopa jest bezpłatna. Wycena naprawy jest zawsze ustalana indywidualnie po przeprowadzeniu szczegółowych pomiarów elektronicznych i przedstawiana przed rozpoczęciem prac serwisowych. Koszt zależy od zakresu uszkodzeń mechanicznych oraz ewentualnej konieczności odbudowy zerwanych ścieżek na laminacie. W przypadku rezygnacji z naprawy laptop odebrany w trybie door-to-door jest zwracany bez naliczania jakichkolwiek opłat diagnostycznych.

Wszystkie czynności serwisowe wykonują nasi serwisanci, nie podwykonawcy, co zapewnia pełną kontrolę nad jakością montażu komponentów. Zespół posiada ponad 20 lat doświadczenia w dziedzinie zaawansowanej mikrolutoniki, a w całej sieci serwisowej wykonano z sukcesem naprawy w ponad 10 000 urządzeń. Do montażu stosowane są wyłącznie nowe, oryginalne elementy zamienne, nigdy komponenty używane lub pozyskiwane z demontażu.

Na zrealizowaną naprawę oraz zamontowane części udzielana jest gwarancja na okres do 12 miesięcy. Na czas trwania procedury naprawczej dostępny jest bezpłatny laptop zastępczy, umożliwiający zachowanie ciągłości pracy. Do każdej usługi wystawiana jest faktura, również dla klientów indywidualnych.
