Objawy zwarcia po przepięciu z gniazdka w laptopie Gigabyte

Skok napięcia w domowej lub biurowej sieci elektrycznej, uderzenie pioruna w pobliżu budynku podczas burzy, awaria transformatora energetycznego bądź iskrzenie w wyeksploatowanym gniazdku ściennym to czynniki wywołujące gwałtowne przepięcie. W laptopach marki Gigabyte — obejmujących wyczynowe serie gamingowe AORUS oraz Gigabyte G-Series (w tym popularne modele G5 i G7), serie dla twórców i profesjonalistów AERO (AERO 14, AERO 15, AERO 16 OLED czy AERO 17), a także konstrukcje ze starszych linii Sabre, P-Series (np. P34, P35, P55, P57), Q-Series, U-Series, W-Series oraz WA-Series — skutkiem takiego zdarzenia jest najczęściej natychmiastowe zwarcie w głównym torze zasilania płyty głównej.

Z punktu widzenia użytkownika awaria objawia się w bardzo charakterystyczny sposób. W trakcie pracy komputera lub w momencie podłączania wtyczki zasilacza do sieci dochodzi do nagłego wyłączenia urządzenia. Przy kolejnych próbach uruchomienia laptop nie wykazuje żadnych oznak zasilania. Wciśnięcie włącznika nie wywołuje żadnej reakcji, wentylatory układu chłodzenia nie startują, a diody sygnalizacyjne stanu zasilania oraz ładowania akumulatora pozostają całkowicie wygaszone.

Częstym zjawiskiem towarzyszącym zwarciu jest specyficzne zachowanie zewnętrznego zasilacza sieciowego. Po wpięciu wtyku zasilacza do gniazda ładowania laptopa kontrolka umieszczona na obudowie samego zasilacza natychmiast gaśnie, zaczyna cyklicznie migać lub z wnętrza ładowarki dobiega ciche, rytmiczne próbkowanie (dźwięk cykania). Oznacza to, że zasilacz wykrył zwarcie na płycie głównej i odciął dopływ prądu. W wielu przypadkach w okolicach kratek wentylacyjnych obudowy lub w bezpośrednim sąsiedztwie gniazda zasilania wyczuwalny staje się także charakterystyczny zapach spalenizny.

Możliwe przyczyny zwarcia i uszkodzeń po przepięciu

Przepięcie sieciowe polega na nagłym wzroście napięcia elektrycznego znacznie powyżej wartości znamionowej. Impuls ten pokonuje zabezpieczenia zasilacza i uderza w układ zasilania płyty głównej. Skutki takiego impulsu układają się w hierarchię uszkodzeń od najczęściej spotykanych do najrzadszych:

Przebicie tranzystorów wejściowych MOSFET (półprzewodnikowych elementów kluczujących, odpowiedzialnych za wpuszczanie i odcinanie napięcia zasilacza na płytę główną). Pierwszy oraz drugi klucz zasilania znajdują się na samym początku linii wejściowej. Podczas skoku napięcia ich wewnętrzna struktura krzemowa ulega stopieniu, co powoduje stałe połączenie linii zasilającej z masą (potencjałem zerowym) i całkowitą blokadę przepływu prądu.
Zwarcie wielowarstwowych kondensatorów ceramicznych MLCC (miniaturowych elementów filtrujących tętnienia i stabilizujących napięcie na płycie). Kondensatory te pracują równolegle wzdłuż całej głównej szyny zasilania 19 V lub 20 V. Pod wpływem fali wysokiego napięcia warstwy dielektryka wewnątrz kondensatora ulegają przebiciu elektrycznemu, tworząc bezpośrednie zwarcie do masy.
Uszkodzenie układu scalonego chargera (kontrolera ładowania baterii i dystrybucji zasilania wejściowego). Układ ten bezpośrednio steruje bramkami tranzystorów wejściowych oraz nadzoruje pomiar prądu. Skok napięcia na linii detekcji zasilacza często prowadzi do wewnętrznego uszkodzenia tego kontrolera.
Awaria przetwornicy napięć dyżurnych 3,3 V oraz 5 V (przetwornicy DC-DC — układu scalonego obniżającego wysokie napięcie stałe do poziomów wymaganych przez układy logiczne w stanie czuwania). Przebicie tranzystorów tej przetwornicy blokuje wytwarzanie napięć niezbędnych do zainicjowania jakiejkolwiek procedury startowej.
Uszkodzenie kontrolera KBC / EC (Embedded Controller — wyspecjalizowanego układu scalonego zarządzającego sekwencją startową, włącznikiem, pracą przetwornic oraz klawiaturą). W sytuacji, gdy przepięcie przedostanie się przez uszkodzoną przetwornicę dyżurną na linię zasilania logiki 3,3 V, kontroler KBC ulega natychmiastowemu zniszczeniu.
Przebicie w sekcji zasilania procesora głównego lub układu graficznego (wielofazowych przetwornic zasilających rdzenie CPU oraz GPU w laptopach Gigabyte AORUS i G-Series). Jest to rzadsza sytuacja, występująca przy potężnych wyładowaniach atmosferycznych, kiedy impuls przebija górne tranzystory kluczujące przetwornic procesora.
Uszkodzenie mostka PCH (Platform Controller Hub — zintegrowanego układu zarządzającego komunikacją magistrali systemowych i portów wejścia-wyjścia). Występuje najrzadziej, zazwyczaj jako wtórny skutek przebicia zasilania do linii niskonapięciowych.

Przebieg diagnostyki i naprawy płyty głównej po przepięciu

Naprawa płyty głównej po przepięciu wymaga skrupulatnej procedury pomiarowej, ponieważ wlutowanie nowych części bez wcześniejszego zlokalizowania wszystkich uszkodzonych gałęzi obwodu grozi ich natychmiastowym ponownym spaleniem. Przebieg prac obejmuje następujące etapy:

Oględziny optyczne pod mikroskopem: Płyta główna zostaje wyjęta z obudowy laptopa i poddana szczegółowej inspekcji pod mikroskopem stereoskopowym (urządzeniem optycznym zapewniającym powiększony obraz przestrzenny). Pozwala to zlokalizować mechaniczne mikropęknięcia struktur krzemowych, odbarwienia laminatu PCB (wielowarstwowej płytki obwodu drukowanego) oraz zwęglone komponenty SMD (elementy montowane powierzchniowo).
Pomiary rezystancji linii zasilających: Przy użyciu multimetru cyfrowego (przyrządu pomiarowego badającego oporność i ciągłość obwodów) mierzona jest rezystancja (opór elektryczny) na wszystkich głównych dławikach i cewkach przetwornic względem masy. Pozwala to jednoznacznie ustalić, na której linii zasilania — szynie głównej B+ (głównej magistrali rozprowadzającej zasilanie), torze 3,3 V, 5 V czy zasilaniu pamięci VRAM (pamięci operacyjnej karty graficznej) — występuje stan zwarcia.
Próba zwarciowa z wykorzystaniem termowizji: W obwód wykazujący zwarcie podłączany jest zasilacz laboratoryjny (urządzenie dostarczające precyzyjnie regulowane napięcie i natężenie prądu stałego). Przy podaniu bezpiecznego, bardzo niskiego napięcia płyta główna jest monitorowana przez kamerę termowizyjną (urządzenie rejestrujące promieniowanie podczerwone i obrazujące rozkład temperatur). Uszkodzony komponent, przez który ucieka prąd zwarciowy, błyskawicznie nagrzewa się, co pozwala na jego precyzyjną identyfikację bez ryzyka uszkodzenia sąsiadujących ścieżek.
Wylutowanie i wymiana uszkodzonych elementów: Uszkodzone tranzystory, kondensatory lub układy scalone są usuwane za pomocą stacji hot-air (urządzenia lutowniczego wykorzystującego precyzyjnie skierowany strumień gorącego powietrza) oraz mikrolutownicy (lutownicy kolbowej z miniaturowym grotem do precyzyjnego montażu). W ich miejsce wlutowywane są wyłącznie nowe części o parametrach elektrycznych dokładnie zgodnych ze specyfikacją fabryczną.
Regeneracja uszkodzonych ścieżek sygnałowych: Jeśli wysoki prąd zwarciowy doprowadził do odparowania miedzianych ścieżek na laminacie PCB, serwisanci odtwarzają połączenia za pomocą mikroprzewodów i zabezpieczają naprawiony obszar maską UV (lakierem utwardzanym promieniami ultrafioletowymi).
Programowanie oprogramowania układowego: Jeżeli impuls przepięciowy doprowadził do uszkodzenia zawartości kości pamięci firmware, programowany jest wsad BIOS / UEFI (podstawowy system wejścia-wyjścia zarządzający konfiguracją sprzętową) oraz wsad kontrolera KBC przy użyciu zewnętrznego programatora pamięci Flash.
Weryfikacja sekwencji startowej: Przed montażem weryfikowana jest sekwencja Power-On Sequence (chronologiczna kolejność pojawiania się poszczególnych napięć zasilających podzespoły płyty głównej) oraz sprawdzana jest stabilność napięć pod wstępnym obciążeniem.
Końcowe testy obciążeniowe: Zmontowany laptop Gigabyte przechodzi testy dynamiczne, sprawdzające prawidłowość ładowania baterii, stabilność zasilania pod pełnym obciążeniem procesora i karty graficznej oraz kulturę pracy przetwornic.

Warianty uszkodzeń powstałych w wyniku przepięcia sieciowego

Skutki uderzenia impulsu napięciowego w strukturę zasilania laptopa Gigabyte zależą od architektury płyty danego modelu, zastosowanych zabezpieczeń i energii przepięcia. W praktyce serwisowej spotykane są następujące warianty problemu:

Wariant 1: Uszkodzenie odizolowane w pierwszym stopniu wejściowym. Najprostszy wariant usterki, w którym pierwszy tranzystor wejściowy MOSFET lub dioda zabezpieczająca TVS (dioda transil tłumiąca krótkotrwałe skoki napięcia) ulega zwarciu, skutecznie blokując przedostanie się impulsu w głąb płyty. Naprawa ogranicza się do wymiany elementów toru wejściowego.
Wariant 2: Przebicie na głównej szynie zasilającej (B+ / VIN). Przepięcie przechodzi przez stopień wejściowy i niszczy jeden lub kilka kondensatorów filtrujących MLCC na linii 19 V lub 20 V. Zasilacz zewnętrzny natychmiast odcina napięcie po wpięciu do gniazda, a komputer nie wykazuje żadnej reakcji.
Wariant 3: Uszkodzenie kaskadowe sekcji przetwornicy pomocniczej i układu KBC. Skok napięcia doprowadza do uszkodzenia sterownika przetwornicy 3,3 V / 5 V, co skutkuje przedostaniem się zbyt wysokiego napięcia na zasilanie kontrolera KBC / EC. Wymaga to wymiany zarówno przetwornicy, jak i kontrolera wbudowanego wraz z jego zaprogramowaniem.
Wariant 4: Przebicie na linię zasilania rdzenia CPU lub GPU. Występuje, gdy zniszczeniu ulegnie górny tranzystor kluczujący w wielofazowej przetwornicy procesora. Powoduje to podanie pełnego napięcia 19 V na linię zasilającą rdzeń, pracujący nominalnie przy napięciu poniżej 1 V. W takim przypadku konieczne jest dokładne zmierzenie rezystancji samego rdzenia w celu weryfikacji jego sprawności.
Wariant 5: Uszkodzenie toru zasilania USB-C Power Delivery. Występuje w nowocześniejszych modelach Gigabyte AERO i AORUS ładowanych przez złącze USB-C. Skok napięcia z niecertyfikowanej ładowarki uszkadza dedykowany kontroler Power Delivery (układ scalony negocjujący profile napięciowe zasilania) oraz powiązane z nim tranzystory przełączające.

Błędy popełniane podczas prób samodzielnej naprawy

Próby samodzielnego usuwania zwarcia na płycie głównej bez specjalistycznej aparatury pomiarowej i wiedzy elektronicznej niemal w każdym przypadku prowadzą do nieodwracalnych uszkodzeń. Najczęstsze błędy to:

Wielokrotne podłączanie zasilacza do zwartego laptopa: Ciągłe wpinanie wtyczki zasilacza w nadziei, że komputer w końcu wystartuje, powoduje powtarzający się przepływ prądu udarowego przez uszkodzone elementy. Prowadzi to do miejscowego wypalenia laminatu PCB, zwęglenia wewnętrznych warstw płytki drukowanej i powstania zwarć międzywarstwowych, których nie da się naprawić.
Stosowanie zasilaczy uniwersalnych lub o wyższym napięciu: Podłączanie niesprawdzonych zasilaczy z wymiennymi wtyczkami o niestabilnym napięciu wyjściowym niszczy kolejne, dotychczas sprawne stopnie zabezpieczeń na płycie głównej.
Mostkowanie bezpieczników i rezystorów pomiarowych: Zastępowanie uszkodzonych elementów zabezpieczających kawałkiem drutu lub kroplą cyny eliminuje barierę ochronną obwodu. Prąd o niszczycielskim natężeniu trafia wówczas bezpośrednio do układów logicznych, procesora oraz mostka południowego.
Używanie transformatorowych lutownic warsztatowych: Próby lutowania drobnych elementów SMD lutownicami bez regulacji temperatury i bez ochrony ESD (ochrony przed ładunkami elektrostatycznymi) prowadzą do zerwania miniaturowych pól lutowniczych oraz trwałego zniszczenia sąsiednich układów scalonych polem elektromagnetycznym.
Mycie płyty niewłaściwymi preparatami chemicznymi: Przemywanie elektroniki przypadkowymi rozpuszczalnikami bez wcześniejszego odłączenia baterii RTC (baterii zasilającej zegar czasu rzeczywistego i pamięć CMOS) wywołuje gwałtowną korozję elektrolityczną i niszczy mikroskopijne przelotki w laminacie.

Czas realizacji diagnostyki i naprawy po zwarciu

Dojazd do klienta w celu bezpłatnego odebrania sprzętu realizowany jest w czasie do 1 godziny od momentu przyjęcia zgłoszenia. Dokładna diagnostyka układu zasilania, lokalizacja zwarcia pod kamerą termowizyjną oraz typowa naprawa płyty głównej po przepięciu z reguły nie przekracza 3 dni. W sytuacji, gdy po usunięciu zwarcia płyta wymaga dodatkowych prac konserwacyjnych związanych z czyszczeniem układu chłodzenia i wymianą past termoprzewodzących, proces ten trwa do 24 godzin (przy czym nie jest to usługa wykonywana na miejscu u klienta). Czas ten pozwala na przeprowadzenie pełnych testów stabilności pod obciążeniem przed zwrotem komputera.

Zalecenia przed przekazaniem laptopa do serwisu

Prawidłowe postępowanie bezpośrednio po wystąpieniu skoku napięcia pozwala uchronić płytę główną przed pogłębieniem uszkodzeń. Należy zastosować się do poniższych wskazówek:

Natychmiast odłączyć zasilacz: Należy niezwłocznie wyciągnąć wtyk zasilacza z gniazda laptopa oraz wyjąć przewód zasilający z gniazdka ściennego.
Zabezpieczyć zasilacz do weryfikacji: Zasilacz sieciowy pracujący w trakcie awarii należy przekazać razem z komputerem. Serwisanci przetestują jego parametry pod sztucznym obciążeniem, aby upewnić się, że nie stanowi on zagrożenia dla naprawionej płyty głównej.
Odłączyć baterię, jeśli konstrukcja na to pozwala: W starszych konstrukcjach Gigabyte (np. linie Sabre lub P-Series) wyposażonych w zewnętrzny zatrzask akumulatora należy wyjąć baterię. W modelach z wbudowanym akumulatorem (AORUS, AERO, G5, G7) nie należy rozbierać obudowy samodzielnie.
Zaniechać prób włączania: Nie należy ponownie podłączać ładowarki ani wielokrotnie naciskać włącznika, nawet po całkowitym ostygnięciu urządzenia.
Nie rozkręcać obudowy urządzenia: Samodzielny demontaż bez profesjonalnych narzędzi grozi uszkodzeniem delikatnych taśm sygnałowych, połamaniem zaczepów obudowy oraz przypadkowym wprowadzeniem ładunków elektrostatycznych na wrażliwe linie danych.

Rozróżnienie zwarcia po przepięciu od innych usterek zasilania

Całkowity brak reakcji laptopa na przycisk włącznika nie zawsze oznacza obecność zwarcia w sekcji zasilania płyty głównej. Podobne objawy mogą towarzyszyć innym problemom technicznym:

Uszkodzenie wyłącznie zasilacza sieciowego: W sytuacji, gdy przepięcie zniszczyło jedynie układ zasilacza zewnętrznego, płyta główna pozostaje nienaruszona. Laptop działał poprawnie na zasilaniu bateryjnym aż do całkowitego rozładowania akumulatora. Podłączenie sprawnego źródła zasilania natychmiast przywraca działanie komputera.
Mechaniczne uszkodzenie gniazda zasilania DC Jack: Wyłamanie pinu centralnego lub pęknięcie połączeń lutowanych gniazda DC Jack (fizycznego portu ładowania) uniemożliwia dopływ prądu do płyty głównej. Różnica polega na tym, że w tym przypadku dioda na zasilaczu nie gaśnie po wpięciu wtyku do laptopa, ponieważ w obwodzie nie ma zwarcia.
Głębokie zablokowanie układu BMS baterii: Uszkodzenie elektroniki akumulatora — układu BMS (Battery Management System — modułu nadzorującego bezpieczeństwo ogniw) — może całkowicie zablokować możliwość pobierania prądu i uruchomienia laptopa na samej baterii.
Uszkodzenie taśmy lub mikrostyku włącznika: Przerwanie ścieżek w taśmie łączącej przycisk zasilania z płytą główną sprawia, że sygnał startowy nie dociera do kontrolera KBC. Układ zasilania jest w pełni sprawny, a kontrolka ładowania baterii świeci prawidłowo po podłączeniu zasilacza.
Uszkodzenie matrycy lub taśmy transmisyjnej eDP: W tym przypadku laptop faktycznie uruchamia się po wciśnięciu włącznika (pracują wentylatory, podświetla się klawiatura), jednak brak obrazu na ekranie bywa mylnie odbierany jako całkowity brak reakcji komputera.

Najczęściej zadawane pytania o zwarcia po przepięciu

Czy po zwarciu płyty głównej dane zapisane na dysku SSD są bezpieczne?
W zdecydowanej większości przypadków nośniki danych (dyski półprzewodnikowe SSD montowane na złączach M.2 w laptopach Gigabyte AERO, AORUS i G-Series) pozostają w pełni sprawne. Nośnik posiada własne obwody zabezpieczające i zasilany jest z odrębnej przetwornicy. Podczas bezpłatnej diagnozy stan pamięci masowej jest sprawdzany w pierwszej kolejności.
Czy zwarcie po przepięciu zawsze oznacza konieczność wymiany całej płyty głównej?
Nie. Wymiana kompletnej płyty głównej jest traktowana jako ostateczność. Przebieg naprawy polega na precyzyjnej wymianie uszkodzonych elementów dyskretnych — tranzystorów MOSFET, kondensatorów ceramicznych MLCC, układów przetwornic DC-DC lub kontrolera KBC. Wymiana pojedynczych komponentów na fabrycznie nowe przywraca stuprocentową sprawność płyty głównej bez konieczności kosztownej wymiany całego modułu.
Dlaczego kontrolka na zasilaczu gaśnie po podłączeniu go do gniazda w laptopie Gigabyte?
Jest to prawidłowy objaw zadziałania zabezpieczenia zwarciowego SCP (Short Circuit Protection — obwodu chroniącego zasilacz przed skutkami zwarcia wyjścia). Zasilacz po wykryciu zerowej rezystancji na wejściu laptopa natychmiast odcina podawanie napięcia, co chroni przewód zasilający oraz płytę przed przegrzaniem i stopieniem.
Czy do przeprowadzenia diagnozy i naprawy po zwarciu potrzebne jest hasło do systemu Windows?
Domyślnie serwis pracuje bez hasła użytkownika. Wszystkie pomiary elektryczne, usuwanie zwarć na płycie głównej oraz wstępne testy sekwencji startowej odbywają się na poziomie układowym bez konieczności uruchamiania systemu operacyjnego. O hasło serwisanci zwracają się wyłącznie wtedy, gdy po naprawie niezbędna jest weryfikacja dedykowanych sterowników lub oprogramowania zarządzającego podzespołami, zawsze podając dokładny cel.

Warunki realizacji usługi serwisowej

Obsługa techniczna laptopów Gigabyte realizowana jest w wygodnym modelu door-to-door, zapewniającym pełen komfort bez konieczności wychodzenia z domu lub firmy:

Bezpłatna diagnoza i dojazd: Diagnoza laptopa jest bezpłatna. Sprzęt odbieramy i zwracamy bez opłat, a dojazd do klienta jest bezpłatny i realizowany w czasie do 1 godziny.
Laptop zastępczy: Na czas naprawy dostępny jest bezpłatny laptop zastępczy, co pozwala na zachowanie ciągłości pracy lub nauki.
Indywidualna wycena: Wycena jest zawsze indywidualna, ustalana po bezpłatnej diagnozie, zanim naprawa się zacznie; koszt zależy od zakresu uszkodzenia i dostępności części.
Gwarancja i doświadczenie: Na wykonane naprawy płyt głównych udzielana jest gwarancja do 12 miesięcy. Naprawę wykonują nasi serwisanci, nie podwykonawcy, wykorzystując ponad 20 lat doświadczenia oraz wiedzę zdobytą przy obsłudze ponad 10 000 urządzeń w całej sieci. Większość usterek usuwamy podczas pierwszej wizyty. Do napraw montowane są wyłącznie nowe części, nigdy używane lub z odzysku.
Dokumentacja: Do każdej zrealizowanej usługi wystawiana jest faktura.

W przypadku wystąpienia objawów zwarcia po skoku napięcia w sieci elektrycznej zaleca się niezwłoczne zabezpieczenie komputera przed dalszymi próbami zasilania. Zamów bezpłatny odbiór lub zgłoś naprawę.

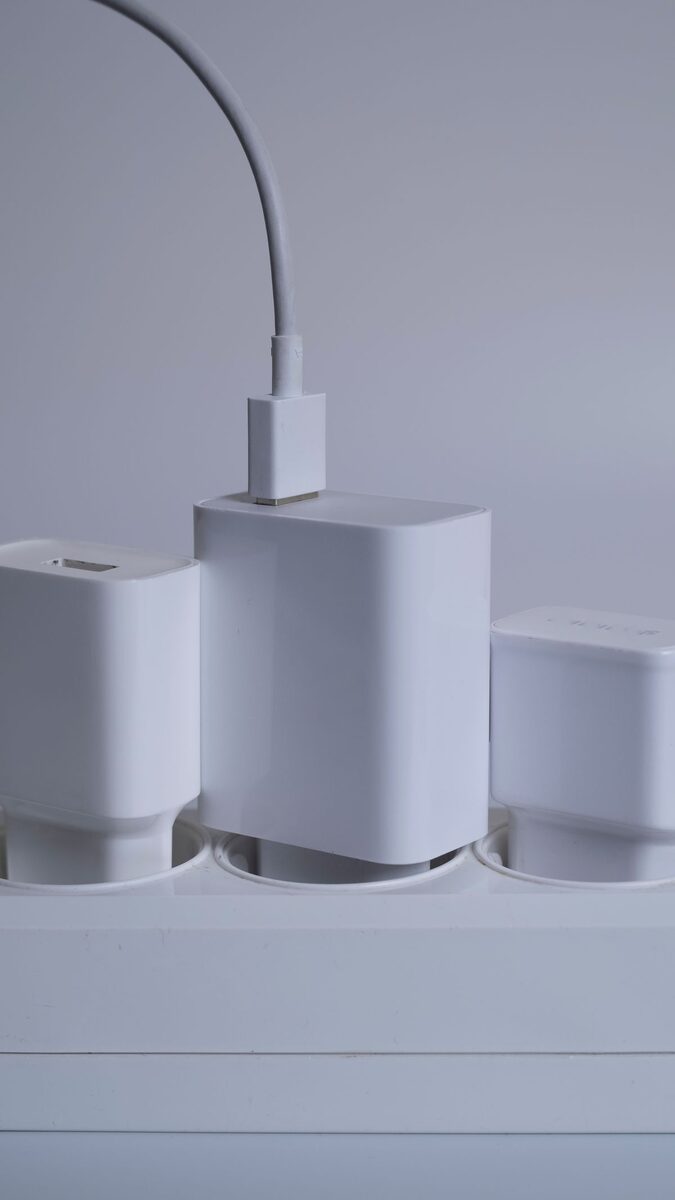

Diagnostyka zwarcia po przepięciu z gniazdka
