Objawy zalania laptopa i utraty dostępu do dysku

Kontakt laptopa z płynem to jedno z najczęstszych zdarzeń prowadzących do nagłego braku dostępu do plików. Podczas rozmowy telefonicznej z serwisem problem jest zazwyczaj opisywany w prosty sposób: na klawiaturę wylała się herbata, kawa, woda lub napój słodzony, komputer natychmiast się wyłączył albo zgasł po kilku sekundach, a ponowna próba włączenia kończy się brakiem reakcji lub wejściem bezpośrednio do menu konfiguracyjnego BIOS/UEFI — podstawowego oprogramowania płyty głównej odpowiadającego za start podzespołów.

W innych przypadkach urządzenie uruchamia się, lecz na ekranie pojawia się komunikat o braku nośnika rozruchowego (komunikat typu „Boot Device Not Found” lub „Insert Boot Media”) albo występuje błąd zatrzymania systemu operacyjnego (BSOD — błąd krytyczny powodujący wyświetlenie niebieskiego ekranu z kodem Inaccessible Boot Device). Zdarza się również, że komputer zawiesza się na stałe na animacji startowej logo producenta. W laptopach marki Gigabyte — takich jak konstrukcje gamingowe z linii AORUS, laptopy dla twórców z serii AERO, uniwersalne modele z serii G (np. G5, G7) oraz starsze konstrukcje z serii Sabre czy P-Series — dyski półprzewodnikowe M.2 NVMe PCIe (półprzewodnikowe nośniki pamięci montowane bezpośrednio w miniaturowym gnieździe na płycie głównej) znajdują się w bezpośrednim sąsiedztwie klawiatury lub pod dolną pokrywą, tuż obok otworów wentylacyjnych. Ciecz penetrująca wnętrze obudowy przez szczeliny klawiszy bardzo często spływa bezpośrednio na złącza pamięci masowej lub na fabryczne osłony odprowadzające ciepło.

Możliwe przyczyny braku dostępu do danych po kontakcie z cieczą

Brak możliwości odczytania plików zalanego laptopa może wynikać z uszkodzeń o różnym stopniu skomplikowania. Poniżej przedstawiono przyczyny problemu, uszeregowane od statystycznie najczęstszych do najrzadziej spotykanych:

Zwarcie w sekcji zasilania płyty głównej (VRM — układ regulatora napięcia i przetwornicy DC-DC dostarczającej prąd do poszczególnych szyn). Jest to najczęstszy scenariusz, w którym sam nośnik pamięci pozostaje w pełni sprawny, jednak płyta główna nie podaje stabilnego napięcia 3,3V na złącze M.2 z powodu zadziałania zabezpieczeń przeciwzwarciowych.
Korozja elektrochemiczna styków złącza M.2 lub złącza krawędziowego nośnika (proces utleniania powierzchni miedzianych i złoconych pinów pod wpływem prądu oraz elektrolitu). Zjawisko to prowadzi do przerwania ciągłości linii transmisyjnych magistrali PCIe — szybkiego interfejsu komunikacji między nośnikiem a procesorem.
Zwarcie i uszkodzenie elementów zasilania na samym nośniku SSD (Solid State Drive — dysku półprzewodnikowym bez ruchomych elementów mechanicznych). Najczęściej uszkodzeniu ulega układ PMIC (układ scalony zarządzający dystrybucją napięć na płytce nośnika) lub miniaturowe kondensatory filtrujące SMD (komponenty elektroniczne lutowane powierzchniowo).
Awaria kontrolera pamięci flash (głównego procesora dysku SSD zarządzającego adresowaniem komórek, buforem pamięci podręcznej oraz algorytmami translacji adresów logicznych na fizyczne). Przeniknięcie cieczy pod obudowę kontrolera powoduje zwarcie jego wewnętrznych wyprowadzeń sygnałowych.
Fizyczna degradacja lub przebicie wysokim napięciem komórek pamięci NAND flash (nieulotnych układów krzemowych przechowujących właściwe pliki cyfrowe). Jest to sytuacja najrzadsza, występująca głównie wtedy, gdy ciecz wywołała zwarcie linii zasilania matrycy lub głównej szyny zasilania 19V bezpośrednio z liniami sygnałowymi magistrali danych.

Przebieg procedury diagnostyki i odzyskiwania danych w serwisie

Proces ratowania danych po zalaniu wymaga rygorystycznego zachowania procedur elektrostatycznych oraz chemicznych. Naprawę wykonują nasi serwisanci, nie podwykonawcy, dbając o każdy etap zabezpieczenia nośnika:

Demontaż i natychmiastowe odpięcie zasilania. Laptop zostaje otwarty, następuje bezzwłoczne odłączenie akumulatora głównego oraz baterii podtrzymującej RTC (baterii podtrzymującej zegar czasu rzeczywistego i ustawienia pamięci CMOS płyty głównej). Następnie nośnik M.2 NVMe lub dysk SATA zostaje bezpiecznie wymontowany z gniazda.
Czyszczenie chemiczne i neutralizacja osadów. Nośnik danych trafia do myjki ultradźwiękowej wypełnionej alkoholem izopropylowym (IPA — bezwodnym alkoholem o wysokiej czystości, który rozpuszcza zanieczyszczenia organiczne, sole mineralne i lepkie osady), a następnie jest suszony w kontrolowanej temperaturze w komorze ze stałą cyrkulacją powietrza.
Inspekcja mikroskopowa i pomiary elektroniczne. Płytka drukowana PCB (laminat z miedzianymi ścieżkami przewodzącymi) nośnika jest badana pod mikroskopem stereoskopowym w poszukiwaniu przerwanych ścieżek, zmatowiałych lutów oraz korozji. Pomiary rezystancji linii zasilających wykonuje się za pomocą mikrosond pomiarowych, aby wykluczyć obecność zwarć przed podaniem napięcia testowego.
Uruchomienie w trybie laboratoryjnym i wykonanie kopii posektorowej. Sprawny lub zregenerowany nośnik jest podłączany do sprzętowego kontrolera diagnostycznego. Wykonywana jest posektorowa kopia binarna (dokładny zrzut 1:1 każdego sektora nośnika na bezpieczny dysk roboczy) z aktywną kontrolą błędów ECC — mechanizmu sprzętowej korekcji błędów odczytu.
Procedura zaawansowana Chip-Off w przypadku trwałego uszkodzenia elektroniki sterującej. Gdy kontroler dysku SSD uległ nieodwracalnemu zniszczeniu, wykonuje się wylutowanie kości pamięci NAND w technologii BGA (Ball Grid Array — obudowie układu scalonego z wyprowadzeniami w postaci kulek lutowniczych pod spodem układu), oczyszczenie padów lutowniczych i bezpośredni odczyt zawartości komórek w programatorze laboratoryjnym.
Rekonstrukcja struktury logicznej i transfer plików. Z pozyskanego obrazu binarnego odtwarzana jest struktura katalogów i plików (np. partycji NTFS), po czym dane są przenoszone na nowy, sprawny nośnik pamięci masowej.

Warianty uszkodzeń nośników po zalaniu w laptopach Gigabyte

W zależności od konstrukcji konkretnego modelu Gigabyte oraz rodzaju zastosowanego dysku, usterka może przybierać odmienne formy techniczne:

Zalanie nośnika M.2 NVMe PCIe pod fabrycznym radiatorem w seriach AERO oraz AORUS. Modele te posiadają grube metalowe radiatory połączone z dyskiem za pomocą termopadów (elastycznych podkładek termoprzewodzących odprowadzających ciepło). Ciecz dostająca się pod termopad zostaje uwięziona i nie ma możliwości samoistnego odparowania, co przyspiesza zjawisko korozji elektrolitycznej pod mikroukładami scalonymi.
Zalanie nośnika M.2 bez radiatora w modelach budżetowych i uniwersalnych (seria Gigabyte G5 oraz G7). W tych konstrukcjach płyn rozlewa się bezpośrednio po powierzchni laminatu, wywołując natychmiastowe zwarcia na elementach dyskretnych SMD, ale jednocześnie nośnik jest łatwiejszy do wstępnego oczyszczenia chemicznego.
Zalanie starszych modeli z dyskami mechanicznymi HDD 2,5 cala (np. serie Gigabyte Sabre, P-Series, Q-Series, U-Series). W dyskach talerzowych ciecz najczęściej uszkadza zewnętrzną płytkę elektroniki PCB, natomiast hermetyczna komora z wirującymi talerzami magnetycznymi i głowicami odczytującymi zazwyczaj pozostaje szczelna. Wymaga to naprawy samej elektroniki lub przełożenia pamięci ROM (pamięci przechowującej unikalne parametry adaptacyjne dysku) na sprawną płytkę dawcy.
Brak uszkodzenia dysku przy całkowitym zniszczeniu płyty głównej laptopa. Często ciecz zalewa jedynie sekcję gniazda zasilania DC-IN lub klawiaturę, powodując wyłączenie całego komputera, podczas gdy dysk M.2 umieszczony w dolnej strefie płyty nie ma żadnego kontaktu z wilgocią. W takim przypadku dane odzyskuje się natychmiast po demontażu nośnika.

Błędy popełniane przy samodzielnych próbach ratowania zalanego dysku

Samodzielne próby uruchomienia lub osuszenia zalanego komputera najczęściej prowadzą do pogłębienia uszkodzeń i bezpowrotnej utraty plików:

Włączanie laptopa w celu sprawdzenia, czy działa. Jest to najpoważniejszy błąd. Przepływ prądu w obecności płynu przewodzącego powoduje natychmiastową elektrolizę, zwęglenie laminatu i nieodwracalne zniszczenie struktur krzemowych w kontrolerze pamięci.
Wkładanie laptopa lub wymontowanego dysku do ryżu. Ryż nie ma właściwości pochłaniania wilgoci z zamkniętych przestrzeni pod układami scalonymi. Dodatkowo pył skrobiowy wnika w mikroszczeliny złącz M.2 i łożysk wentylatorów, łącząc się z wilgocią i tworząc trudną do usunięcia lepką masę.
Suszenie suszarką do włosów lub na kaloryferze. Gorący strumień powietrza powoduje odkształcenie plastikowych elementów obudowy oraz wpycha krople cieczy głębiej pod obudowy układów BGA nośnika SSD, gdzie płyn paruje wolniej, pozostawiając skoncentrowany osad mineralny.
Podłączanie zalanego nośnika do zewnętrznej kieszeni USB lub innego komputera bez wcześniejszego mycia chemicznego. Skorodowane złącze lub zwarcie wewnętrzne w dysku SSD może doprowadzić do spalenia portu USB lub płyty głównej w drugim urządzeniu.
Stosowanie domowych środków chemicznych, perfum lub zmywaczy. Substancje zawierające wodę, aceton lub dodatki zapachowe niszczą powłoki ochronne laminatu i wchodzą w agresywne reakcje z cyną lutowniczą.

Czas trwania procedury odzyskiwania danych i naprawy

Czas realizacji zależy od stopnia degradacji nośnika oraz rodzaju zanieczyszczeń. Dojazd do klienta realizowany jest w czasie do 1 godziny od momentu przyjęcia zgłoszenia. Wstępne oczyszczenie i neutralizacja chemiczna komponentów — usługa z zakresu czyszczenia i zabezpieczania podzespołów — trwa do 24 godzin, przy czym nie jest to usługa wykonywana na miejscu u klienta, lecz w warunkach laboratoryjnych.

Typowa naprawa i odzyskanie danych z nośnika zalanego z reguły nie przekracza 3 dni. W sytuacjach wymagających zaawansowanej rekonstrukcji struktur logicznych, wymiany elementów zasilania SMD na płytce dysku lub procedury Chip-Off czas ten może ulec nieznacznemu wydłużeniu ze względu na konieczność wieloetapowego odczytu osłabionych komórek pamięci.

Zalecenia dla użytkownika przed przekazaniem sprzętu do serwisu

Prawidłowe postępowanie bezpośrednio po incydencie znacząco zwiększa szanse na stuprocentowy odzysk danych. Należy podjąć następujące kroki:

Natychmiast odłączyć wtyczkę zasilacza sieciowego od gniazda ładowania laptopa.
Wymusić natychmiastowe wyłączenie urządzenia poprzez przytrzymanie przycisku zasilania przez kilka sekund, jeżeli ekran nadal świeci.
W przypadku starszych modeli Gigabyte z wymienną baterią zewnętrzną — bezzwłocznie odpiąć zatrzaski akumulatora i wyjąć go z obudowy.
Ułożyć laptopa w pozycji otwartej (klawiaturą skierowaną w dół) na miękkim, chłonnym ręczniku, aby uniemożliwić cieczy spływanie w głąb płyty głównej i w stronę dysku M.2.
Nie potrząsać laptopem, nie obracać go gwałtownie i nie próbować go rozkręcać bez odpowiednich narzędzi antystatycznych chroniących przed wyładowaniami ESD (wyładowaniami elektrostatycznymi mogącymi uszkodzić elektronikę).
Pozostawić urządzenie w suchym miejscu i zamówić bezpieczny transport serwisowy.

Rozróżnienie usterek — kiedy problem nie dotyczy samego dysku

Brak możliwości uruchomienia systemu po zalaniu nie zawsze oznacza uszkodzenie nośnika pamięci masowej. Warto odróżnić awarię samego dysku od innych usterek płyty głównej:

Uszkodzenie kontrolera EC (Embedded Controller — mikrokontrolera płyty głównej zarządzającego procedurą startową i zasilaniem) lub zalanie przycisku włącznika. Laptop w ogóle nie reaguje na wciskanie klawisza Power, jednak nośnik SSD pod obudową jest w stanie nienaruszonym.
Uszkodzenie modułów pamięci operacyjnej RAM (Random Access Memory — pamięci o dostępie swobodnym służącej do bieżących operacji systemu). Płyta główna po włączeniu sygnalizuje błąd kodem diodowym LED lub dźwiękowym i nie przechodzi procedury POST (Power-On Self-Test — wstępnego autotestu podzespołów), lecz dane na dysku są w pełni bezpieczne.
Zwarcie w obwodzie podświetlenia matrycy lub uszkodzenie dedykowanego układu GPU (Graphics Processing Unit — procesora graficznego). Komputer startuje, słychać pracę wentylatorów, jednak ekran pozostaje czarny. Dysk pracuje poprawnie i wszystkie pliki są nienaruszone.
Uszkodzenie logiczne struktury partycji EFI (specjalnej partycji rozruchowej zawierającej menedżer ładowania systemu operacyjnego). Nagłe odcięcie zasilania w trakcie zapisu może uszkodzić pliki systemowe Windows, podczas gdy struktura fizyczna dysku pozostaje sprawna. W takiej sytuacji nie ma konieczności naprawy elektronicznej, a jedynie wykonanie ekstrakcji plików z poziomu środowiska diagnostycznego.

Najczęstsze pytania dotyczące ratowania danych z laptopów Gigabyte

Poniżej zebrano odpowiedzi na najczęściej zadawane pytania dotyczące procedury odzyskiwania danych po kontakcie z płynem:

Czy bezpieczne jest przełożenie zalanego dysku M.2 do innego sprawnego komputera w celu sprawdzenia zawartości?
Nie, takie działanie stwarza poważne ryzyko. Jeśli na złączu nośnika lub pod jego układami scalonymi znajduje się wilgoć, osad mineralny lub mikroskopijne zwarcie, podłączenie go do sprawnego komputera może spowodować uszkodzenie linii zasilania 3,3V w nowym urządzeniu i trwałe zniszczenie nośnika. Dysk przed podłączeniem musi zostać poddany inspekcji i kąpieli chemicznej.
Czy odzyskane pliki można wgrać z powrotem na ten sam nośnik SSD, który został zalany?
Jeżeli nośnik uległ korozji elektrochemicznej lub zwarciu, nie zaleca się jego ponownego wykorzystywania jako dysku systemowego, nawet po pomyślnym odczytaniu danych. Płytka drukowana po kontakcie z cieczą traci stabilność parametrów elektrycznych. Bezpiecznym standardem jest przeniesienie odzyskanych plików na nowy, fabrycznie sprawny nośnik.
Czy do odzyskania danych z dysku serwis wymaga podania hasła do profilu Windows?
Domyślnie serwis pracuje bez hasła klienta. Procedura ekstrakcji danych oraz wykonywanie kopii posektorowej odbywa się na poziomie bezpośredniego odczytu komórek pamięci, co nie wymaga logowania do konta użytkownika. Podanie hasła lub klucza odzyskiwania jest niezbędne wyłącznie wtedy, gdy dane zostały zabezpieczone sprzętowym lub systemowym mechanizmem szyfrowania (np. funkcją BitLocker). W takim przypadku serwis zawsze dokładnie informuje o celu prośby.
Czy zalanie laptopa słodką kawą lub napojem gazowanym uniemożliwia odzyskanie danych?
Obecność cukrów i kwasów organicznych przyspiesza korozję chemiczną, jednak nie dyskwalifikuje nośnika z procedury odzysku. Zastosowanie kąpieli w myjce ultradźwiękowej z dedykowanymi rozpuszczalnikami pozwala na całkowite usunięcie lepkiego osadu i bezpieczny odczyt zawartości komórek pamięci flash.

Warunki realizacji usługi i gwarancja

Obsługa sprzętu realizowana jest w wygodnym modelu door-to-door. Sprzęt odbieramy i zwracamy bez opłat bezpośrednio pod wskazanym adresem, a dojazd do klienta jest bezpłatny. Diagnoza laptopa jest bezpłatna. Na czas naprawy dostępny jest bezpłatny laptop zastępczy, co pozwala zachować ciągłość pracy podczas trwania procedur laboratoryjnych.

Doświadczenie serwisu to ponad 20 lat praktyki laboratoryjnej oraz ponad 10 000 urządzeń naprawionych w całej sieci. Większość usterek usuwamy podczas pierwszej wizyty, w ramach której przeprowadzana jest wstępna weryfikacja stanu urządzenia i zabezpieczenie nośnika. W przypadku konieczności wymiany komponentów stosowane są wyłącznie nowe części, nigdy używane lub pochodzące z demontażu. Na wykonane procedury oraz zamontowane podzespoły udzielana jest gwarancja do 12 miesięcy.

Wycena jest zawsze indywidualna, ustalana po bezpłatnej diagnozie, zanim naprawa się zacznie; koszt zależy od zakresu uszkodzenia i dostępności części. Dla każdej usługi wystawiana jest faktura, także dla osoby prywatnej. Zamów bezpłatny odbiór urządzenia i zabezpiecz swoje pliki przed postępującą korozją.

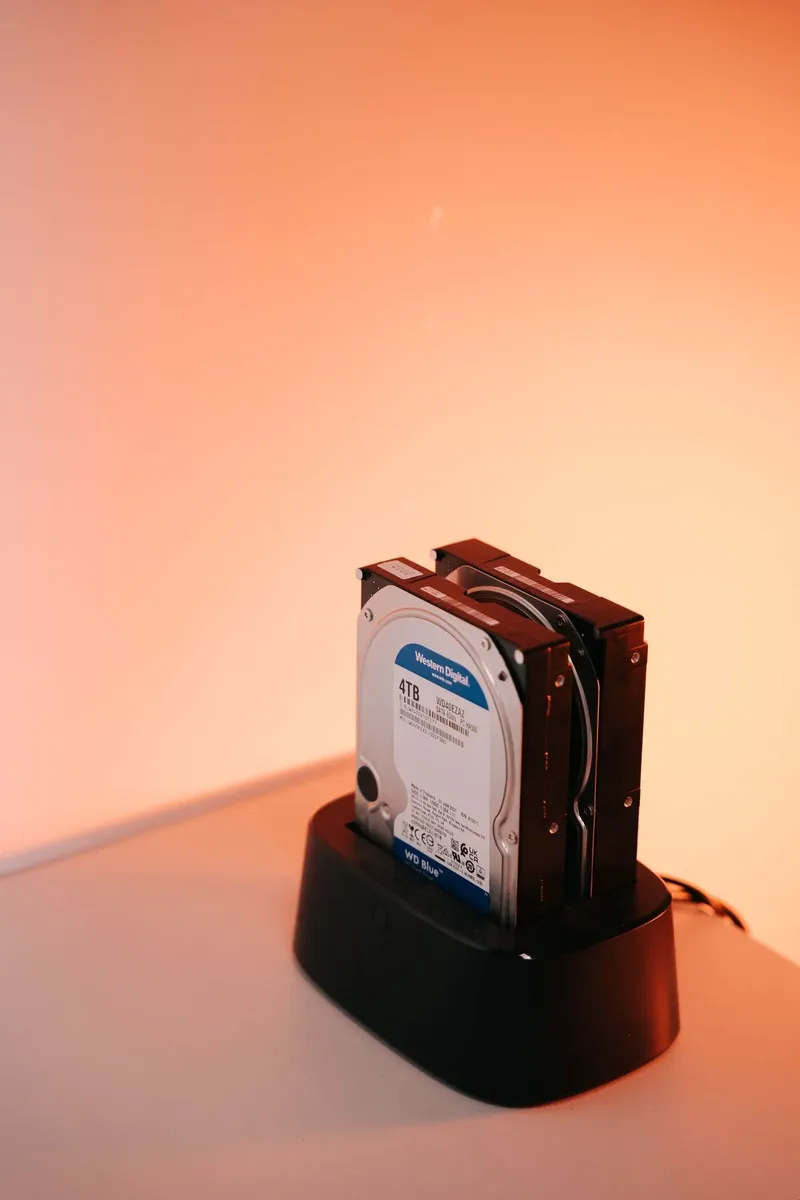

Ratowanie danych z dysku po zalaniu
